L'atelier Fabriquer sa Mega-SCSI
Reprise du message précédent
Le 1F sert à garder tes S-Ram en charge avec le Dos2 dedans ta S-Ram!si tu vires La "Pile", il te faut au moins avoir un dos2 ailleurs!
Sans Dos2, pas de SCSI je crois! (ou au moins, aucun intérêt.)
Si je dis pas de conneries, pour le LS139 concernant la gestion de CS0 et CS1, faut regarder du coté de la S-RAM SCC.
Ne prend pas ce que j'dis pour parole d'évangile, mais plus comme du Talmud Torah
EDIT:
j'ecris pas assez vite moi lol Edité par igal Le 14/02/2012 à 16h24
Merci Jipe,
ma question relative au condo d'1F était vraiment minable ... j'ai honte ...
Mais bon, ce n'est pas trop grave, je mettrai tout sur le dos de mon alcoolisation du week-end ... il va prendre cher ce dos !!
@Igal, je crois surtout que Jipe t'as filé un sacré keylogger !!
Edité par
SveN
Le 14/02/2012 à 16h29
ma question relative au condo d'1F était vraiment minable ... j'ai honte ...
Mais bon, ce n'est pas trop grave, je mettrai tout sur le dos de mon alcoolisation du week-end ... il va prendre cher ce dos !!
@Igal, je crois surtout que Jipe t'as filé un sacré keylogger !!
Edité par
SveN
Le 14/02/2012 à 16h29
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
pour clarifier l'emploi d'une S-RAM au lieu d'une Eprom ou d'une flashrom :
la SRAM contient le dos2 et un lecteur de disquette en ramdisk ou l'on peut lire et écrire et dont la taille dépend de la mémoire restante de la SRAM
la cartouche écrit des paramétres dans sa propre S-RAM
le mode émulateur FDD utilise ce concept pour démarrer la disquette virtuelle qui reste dans le lecteur virtuel tant que l'on a pas appuyé sur GRAPH + INS au boot ( VFD OFF )
la SRAM contient le dos2 et un lecteur de disquette en ramdisk ou l'on peut lire et écrire et dont la taille dépend de la mémoire restante de la SRAM
la cartouche écrit des paramétres dans sa propre S-RAM
le mode émulateur FDD utilise ce concept pour démarrer la disquette virtuelle qui reste dans le lecteur virtuel tant que l'on a pas appuyé sur GRAPH + INS au boot ( VFD OFF )
@Jipe,
Pourrais-tu, à l'occasion, nous dévoiler les modifications à apporter afin d'assurer une sauvegarde de la SRAM pendant plusieurs mois ??
J'ai jeté un coup d’œil aux différents montages (MSX et consoles) équipés de piles CRC ou autres, mais n'ai pas trouvé de schémas, ... et encore moins d'explications.
Pourrais-tu, à l'occasion, nous dévoiler les modifications à apporter afin d'assurer une sauvegarde de la SRAM pendant plusieurs mois ??
J'ai jeté un coup d’œil aux différents montages (MSX et consoles) équipés de piles CRC ou autres, mais n'ai pas trouvé de schémas, ... et encore moins d'explications.
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

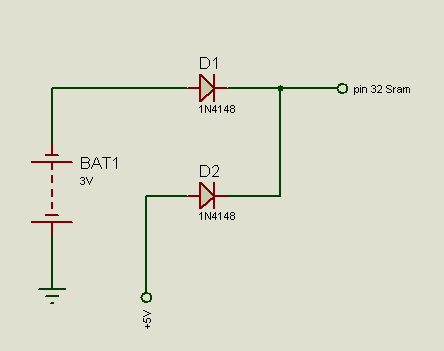

voici un schéma simple d'un montage avec un pile bouton 3V
piqué sur un montage de SRAM 64K brésilien et légérement adapté car c'était pour une batterie au départ
l'original est ici http://www.msxvillage.fr/forum/topic.php?id=696#m10658
c'est pour une batterie qui se recharge a travers la résistance
piqué sur un montage de SRAM 64K brésilien et légérement adapté car c'était pour une batterie au départ
l'original est ici http://www.msxvillage.fr/forum/topic.php?id=696#m10658
c'est pour une batterie qui se recharge a travers la résistance
a couper l'alim de la sram par la capa gold afin de vider celle-ci pour recharger le programme
au début on fait quelques mauvaises manip lors des test et on est bien content de reprendre la main si le systéme est devenu instable
la plus grosse erreur est de switcher la partition A: du coup ça ne démarre plus !!
au début on fait quelques mauvaises manip lors des test et on est bien content de reprendre la main si le systéme est devenu instable
la plus grosse erreur est de switcher la partition A: du coup ça ne démarre plus !!
Jipe :
voici un schéma simple d'un montage avec un pile bouton 3V
piqué sur un montage de SRAM 64K brésilien et légérement adapté car c'était pour une batterie au départ
l'original est ici http://www.msxvillage.fr/forum/topic.php?id=696#m10658
c'est pour une batterie qui se recharge a travers la résistance
piqué sur un montage de SRAM 64K brésilien et légérement adapté car c'était pour une batterie au départ
l'original est ici http://www.msxvillage.fr/forum/topic.php?id=696#m10658
c'est pour une batterie qui se recharge a travers la résistance
J'avais fait le même schéma mais avec une seule pile pour ma mega-SCC. C'est normal que ça ne marchait pas bien.
Par contre, pour mettre 2 piles dans une cartouche, faut que je trouve un truc.
il existe des réseaux de résistance adaptés au BUS SCSI ou les résistances 220 330 sont intégrées
voir ici terminaison passive : http://www.alyon.org/~byc/scsi/scsipro/pterm.html
et ici bloc résistances : http://membres.multimania.fr/byc/scsi/scsiterm.html
voir ici terminaison passive : http://www.alyon.org/~byc/scsi/scsipro/pterm.html
et ici bloc résistances : http://membres.multimania.fr/byc/scsi/scsiterm.html

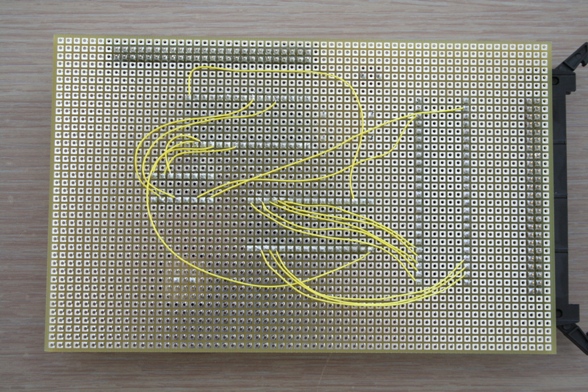

Allez zou, j'essaie de respecter mon emploi du temps :
J'avance doucement, mais une question, une de plus :
La liaison avec les périphériques SCSI va s'effectuer via un connecteur IDC.50pins. Dans un premier temps, je ne testerai qu'un disque dur SCSI muni d'une telle liaison.
Sur le schéma original de la MegaSCSI, les signaux "actifs" sont dirigés vers les pins 26 à 50.
En cherchant un pinout "mâle" IDC50.SCSI, suis tombé sur ce schéma :
Mais également, pour tenir compte du détrompeur :
--------(Internal 50-Pin SCSI Male IDC-50 Male)-------
Est-ce le bon pinout ?
Je pose la question car je suis également tombé sur cette page qui me laisse perplexe au niveau du brochage :
http://www.alyon.org/~byc/scsi/scsiconn.html#nappe50 Edité par SveN Le 20/02/2012 à 17h14
J'avance doucement, mais une question, une de plus
:La liaison avec les périphériques SCSI va s'effectuer via un connecteur IDC.50pins. Dans un premier temps, je ne testerai qu'un disque dur SCSI muni d'une telle liaison.
Sur le schéma original de la MegaSCSI, les signaux "actifs" sont dirigés vers les pins 26 à 50.
En cherchant un pinout "mâle" IDC50.SCSI, suis tombé sur ce schéma :
Mais également, pour tenir compte du détrompeur :
--------(Internal 50-Pin SCSI Male IDC-50 Male)-------
Est-ce le bon pinout ?
Je pose la question car je suis également tombé sur cette page qui me laisse perplexe au niveau du brochage :
http://www.alyon.org/~byc/scsi/scsiconn.html#nappe50 Edité par SveN Le 20/02/2012 à 17h14
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Avec une SRAM HM628512ALP**, que faire du signal SPC (provenant de l'OE40 du LZ), relié, notamment, sur le schéma original à la broche CS2 de l'HM628128 ?

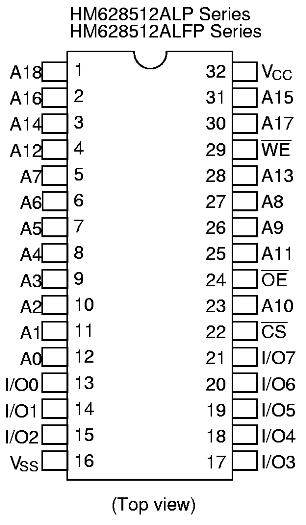

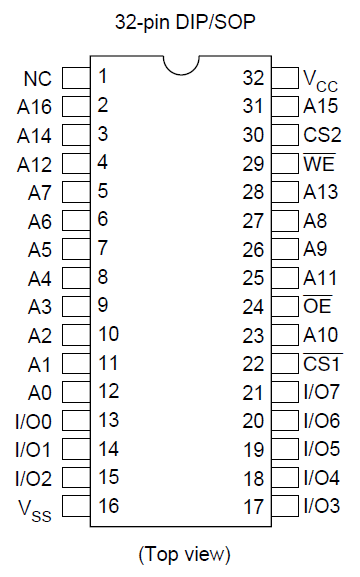

HM628512ALP-7 et HM628128 pinouts :
Edité par
SveN
Le 20/02/2012 à 18h49
HM628512ALP-7 et HM628128 pinouts :
Edité par
SveN
Le 20/02/2012 à 18h49
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Salut Sven.
SPC étant commun au Deux Mémoires, logiquement, il devrait pas changer de position.
Pour rappel => http://www.msxvillage.fr/upload/megascsi.bmp
Il est aussi relié à LS 139 U5 Pin 15. Ce qui permet de générer SPCCS => MB89352 U4 Pin 2 (qui ne doit pas changer )
Il me semble que c'est MA 17, MA18 et MA 19 sur lesquels il faut jouer pour passer D'un Chip à deux, et/ou de 128, 256, 512 et 1024 Ko.
C'est vrai qu'un bon tableau bien clair serait une super idée..Mais faut vraiment maîtriser le principe pour s'y mettre. (Encore trop confus pour moi aussi
)
SPC étant commun au Deux Mémoires, logiquement, il devrait pas changer de position.
Pour rappel => http://www.msxvillage.fr/upload/megascsi.bmp
Il est aussi relié à LS 139 U5 Pin 15. Ce qui permet de générer SPCCS => MB89352 U4 Pin 2 (qui ne doit pas changer
) Il me semble que c'est MA 17, MA18 et MA 19 sur lesquels il faut jouer pour passer D'un Chip à deux, et/ou de 128, 256, 512 et 1024 Ko.
C'est vrai qu'un bon tableau bien clair serait une super idée..Mais faut vraiment maîtriser le principe pour s'y mettre. (Encore trop confus pour moi aussi
)
La numérotation telle que donnée sur les différents schémas correspond à la mise en place d'un connecteur de type EXTERNE.
L'IDC est un connecteur INTERNE.
En plus de l'énumération différente, le connecteur MALE convient au montage sur le PCB (considéré comme un montage Interne).
Sur un connecteur EXTERNE, ce sera le connecteur FEMELLE qui conviendra.
Deux modèles correspondent à la numérotation donnée sur différents schémas SCSI.
Le CENTRONIC:
Le HIGH-DENSITY:
Faut il se conformer au positionnement visible sur les connecteurs CENTRONIC/ HIGH DENSITY (externes) Femelles et donc GND sur la rangée du Haut?
A partir de la on applique la même chose pour l'IDC? (Détrompeur en haut et on compte 1, 2 3 de droite à gauche. A 26 on passe en bas et on continue en reprenant toujours de droite à gauche 26, 27, 28 etc?)
Jiiipeee à l'aiiiIIIiiiideeee
L'IDC est un connecteur INTERNE.
En plus de l'énumération différente, le connecteur MALE convient au montage sur le PCB (considéré comme un montage Interne).
Sur un connecteur EXTERNE, ce sera le connecteur FEMELLE qui conviendra.
Deux modèles correspondent à la numérotation donnée sur différents schémas SCSI.
Le CENTRONIC:
Le HIGH-DENSITY:
Faut il se conformer au positionnement visible sur les connecteurs CENTRONIC/ HIGH DENSITY (externes) Femelles et donc GND sur la rangée du Haut?
A partir de la on applique la même chose pour l'IDC? (Détrompeur en haut et on compte 1, 2 3 de droite à gauche. A 26 on passe en bas et on continue en reprenant toujours de droite à gauche 26, 27, 28 etc?)
Jiiipeee à l'aiiiIIIiiiideeee
la c'est trop pour ce soir il faut que je révise mes notes aussi bien pour les connecteurs que pour le signal CS2
pour le connecteur il y a normalement un petit triangle a coté de la broche 1
sinon sur le cable c'est repéré d'un fil rouge
c'est tout pour ce soir
pour le connecteur il y a normalement un petit triangle a coté de la broche 1
sinon sur le cable c'est repéré d'un fil rouge
c'est tout pour ce soir
