L'atelier Fabriquer sa Mega-SCSI
SveN
Membre non connecté
Villageois
Suis donc parti à la recherche d'EXO3 ..
Sinon, quelles "cartouches" pourraient accueillir le montage ?
Jipe a utilisé l'interface d'un HBF50.
J'ai dans mes cartons un Music-Module qui ne me sert nullement, mais je pense que l'intégration à ce boitier sera vraiment moche...

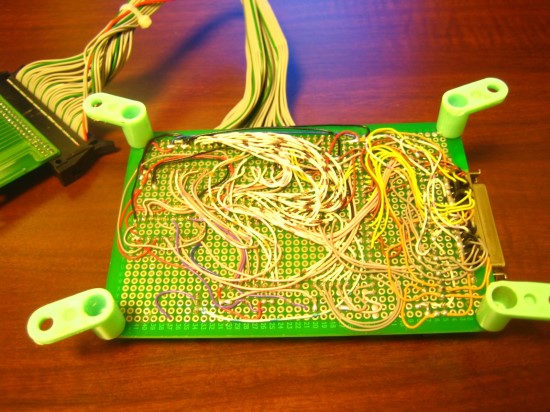

Dans le style ULTRAspaghetti, et à condition de dessouder un peu, on peut obtenir assez horrible comme ceci :
N'en reste pas moins la plaque d'essai utilisée ci-dessus existe en plus grand modèle et pourrait donc se loger dans une coque ... plus grande .. eheh

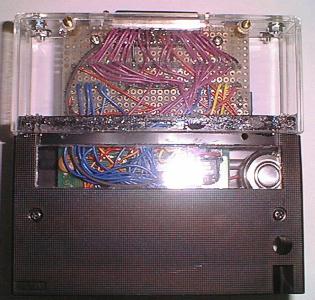

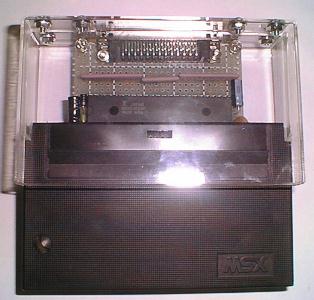

Y'a toujours l'option "boitier de k7", mais je me demande si l'assemblage est vraiment solide :
Suis également tombé sur ces images (utilisateur MRC : usuario_msx2), mais malheureusement sans infos complémentaires : http://www.flickr.com/photos/44218601@N06/sets/72157627557774593/
De quoi s'agit-il exactement ?
EDIT : Suis également tombé sur un post de TheWhipMaster (15/12/2011) dans l'article relatif à la création d'une MegaSRAM.SCC, et je cite :
"...j imagine que maintenant tu passes a l'etape SCSI , pour info si tu peux te trouver une boite de type music module , FDD toshiba ou une sunrise longue cela te sera utile pour rentrer le projet fini..." Vais donc garder mon module Philips ..
Edité par SveN Le 18/01/2012 à 16h03
Sinon, quelles "cartouches" pourraient accueillir le montage ?
Jipe a utilisé l'interface d'un HBF50.
J'ai dans mes cartons un Music-Module qui ne me sert nullement, mais je pense que l'intégration à ce boitier sera vraiment moche...
Dans le style ULTRAspaghetti, et à condition de dessouder un peu, on peut obtenir assez horrible comme ceci :
N'en reste pas moins la plaque d'essai utilisée ci-dessus existe en plus grand modèle et pourrait donc se loger dans une coque ... plus grande .. eheh
Y'a toujours l'option "boitier de k7", mais je me demande si l'assemblage est vraiment solide :
Suis également tombé sur ces images (utilisateur MRC : usuario_msx2), mais malheureusement sans infos complémentaires : http://www.flickr.com/photos/44218601@N06/sets/72157627557774593/
De quoi s'agit-il exactement ?
EDIT : Suis également tombé sur un post de TheWhipMaster (15/12/2011) dans l'article relatif à la création d'une MegaSRAM.SCC, et je cite :
"...j imagine que maintenant tu passes a l'etape SCSI , pour info si tu peux te trouver une boite de type music module , FDD toshiba ou une sunrise longue cela te sera utile pour rentrer le projet fini..." Vais donc garder mon module Philips ..
Edité par SveN Le 18/01/2012 à 16h03
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
TheWhipMaster
Membre non connecté
Villageois
Pour info Eduardo ( usuario_msx2) a mis ca Wave scsi 1024K dans une boite FDC mitsu
Sinon perso je recherchai (et cherche toujours ) les gerbers ESE suite a la perte d un disque dur ... maintenant tout mes fichiers msx sont sur un raid 6
Car si je refais une interface scsi je souhaite la mettre dans une boite small factor sunrise (voir cartouche de l'expander ...)
Sinon perso je recherchai (et cherche toujours ) les gerbers ESE suite a la perte d un disque dur ... maintenant tout mes fichiers msx sont sur un raid 6
Car si je refais une interface scsi je souhaite la mettre dans une boite small factor sunrise (voir cartouche de l'expander ...)
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
TheWhipMaster
Membre non connecté
Villageois
Apres un petit side talk avec Sven , je me pose la question pourquoi semblez vous tous parti sur du deux fois 128k? au lieu d une fois 256 , 512 , voir mieux deux 512 disons du genre 628512 ...
surtout que le mapper permet la gestion de 1024K Edité par TheWhipMaster Le 19/01/2012 à 12h31
surtout que le mapper permet la gestion de 1024K Edité par TheWhipMaster Le 19/01/2012 à 12h31
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
celles que j'ai faite sont uniquement de 128k , taille minimum pour un dos2 et un petit disque SRAM , car a l'époque les srams étaient hors de prix
c'est vrai que le schéma peut être modifié pour 512k
il faut juste cabler le MA17 sur la mémoire et remplacer le signal MA17 par MA18 pour génerer les CS0 CS1 sur le 3 du HC139
c'est vrai que le schéma peut être modifié pour 512k
il faut juste cabler le MA17 sur la mémoire et remplacer le signal MA17 par MA18 pour génerer les CS0 CS1 sur le 3 du HC139
SveN
Membre non connecté
Villageois

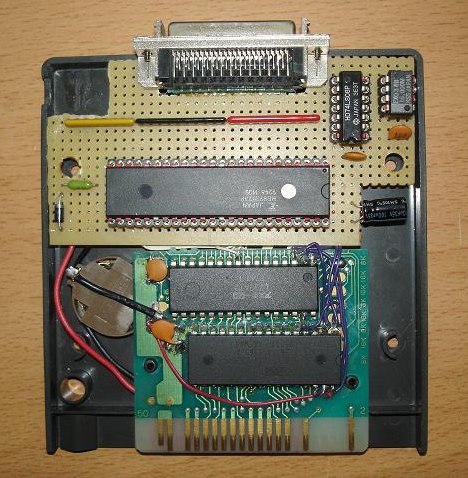

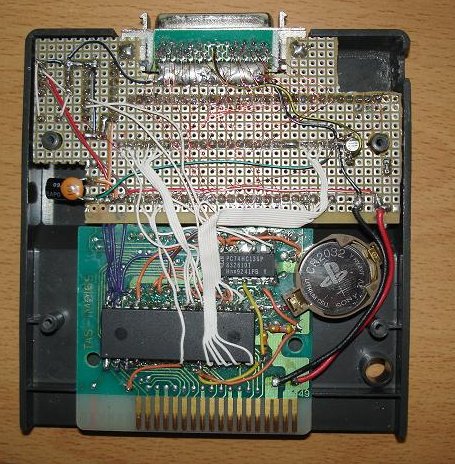

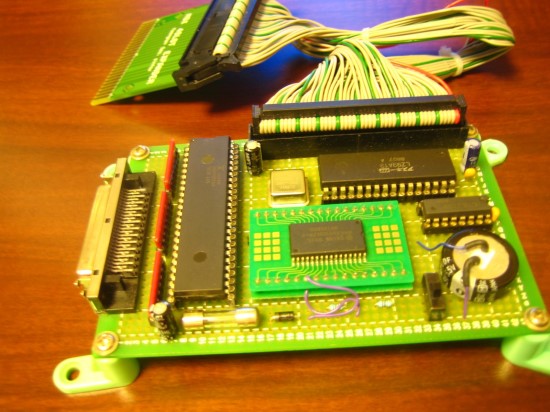

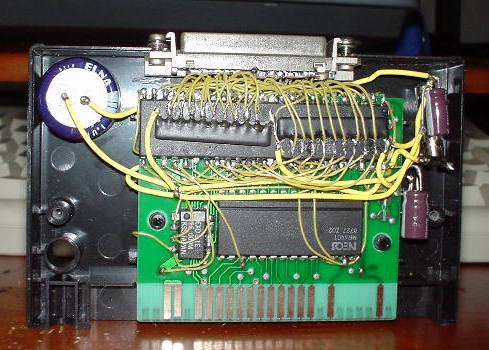

Un autre montage assez compact (n'ai malheureusement pas trouvé les étapes de la création de l'extension en photo) :

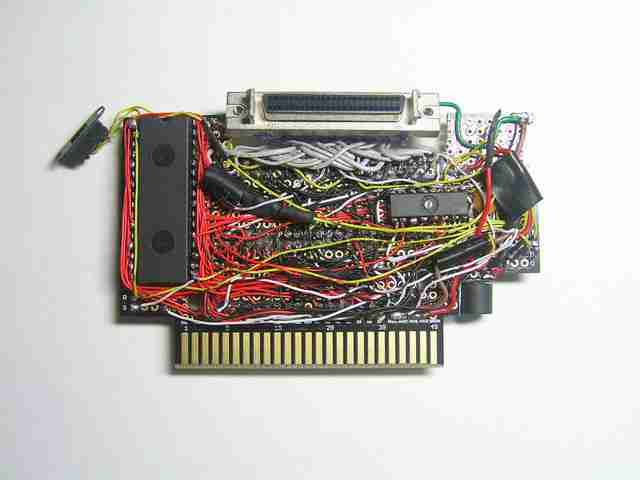

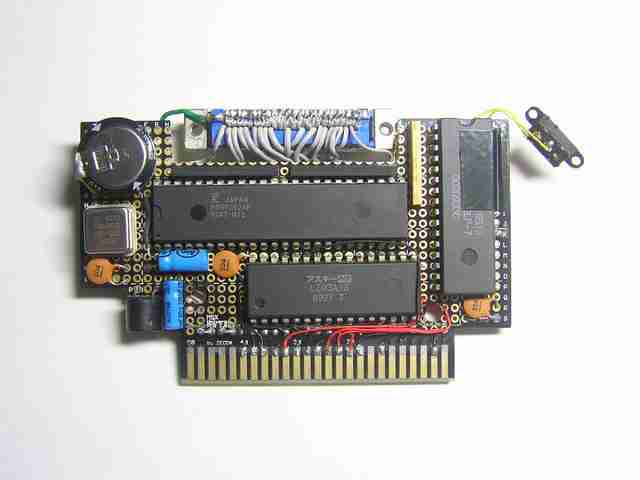

Dans le genre "beaucoup moins compact" mais semble-t-il en 1024K (quelqu'un pour confirmer ?), celui-ci n'est pas mal non plus :
.. le côté sud-coréen qui va bien :

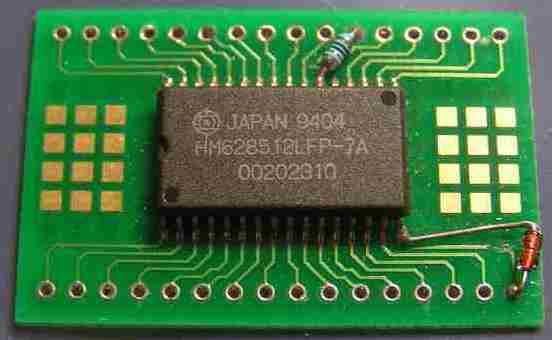

... et un p'tit zoom sur la SRAM d'un montage (à priori) comparable :
... et un autre :
Edité par SveN Le 24/01/2012 à 01h28
Dans le genre "beaucoup moins compact" mais semble-t-il en 1024K (quelqu'un pour confirmer ?), celui-ci n'est pas mal non plus :
.. le côté sud-coréen qui va bien :
... et un p'tit zoom sur la SRAM d'un montage (à priori) comparable :
... et un autre :
Edité par SveN Le 24/01/2012 à 01h28
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
SveN
Membre non connecté
Villageois
le gros probléme avec les cartouches 265k c'est que la rom employée n'a pas un brochage standard et on ne peut pas souder la sram sur son emplacement directement
on peut détourner le probléme en soudant la sram sur le circuit avec le controleur SCSI mais ça va prendre plus de place et il faudra 32 fils en plus
il faut aussi faire attention car certaine cartouche ont une sram de sauvegarde avec une pile ce qui complique encore le montage
on peut détourner le probléme en soudant la sram sur le circuit avec le controleur SCSI mais ça va prendre plus de place et il faudra 32 fils en plus
il faut aussi faire attention car certaine cartouche ont une sram de sauvegarde avec une pile ce qui complique encore le montage
SveN
Membre non connecté
Villageois
Je pense avoir trouvé des EXO3-16, et il aura du rab !!
Verdict dans une dizaine de jours. On croise les doigts...
Et tant que j'y suis, est-ce quelqu'un aurait une librairie Eagle avec les composants spécifiquement dédiés au monde MSX ?
Verdict dans une dizaine de jours. On croise les doigts...
Et tant que j'y suis, est-ce quelqu'un aurait une librairie Eagle avec les composants spécifiquement dédiés au monde MSX ?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
igal
Membre non connecté
Conseiller Municipal
igal
Membre non connecté
Conseiller Municipal
Je viens de recevoir un Ninja Kun, et je voudrais savoir si il y a une méthode ou même un Tuto pour ouvrir les cartouches (ASCII 128 ?)sans les exploser
Vais pouvoir mettre en application la conception de la Mega Scsi et être plus "juste" dans mon dessin d'implantation
Je mettrai le MB89352 sur Support Tulipe de sorte à pouvoir tester le bon fonctionnement, des deux models => WAVE SCSI et MEGA SCSI
Du coup, je vais commander 3 X SRAM 512 ko => 1 pour upgrader ma FlashRam SCC en Wave Scsi 1024 Ko, et 2 autres pour la Méga Scsi 1024 Ko.
Vais pouvoir mettre en application la conception de la Mega Scsi et être plus "juste" dans mon dessin d'implantation
Je mettrai le MB89352 sur Support Tulipe de sorte à pouvoir tester le bon fonctionnement, des deux models => WAVE SCSI et MEGA SCSI
Du coup, je vais commander 3 X SRAM 512 ko => 1 pour upgrader ma FlashRam SCC en Wave Scsi 1024 Ko, et 2 autres pour la Méga Scsi 1024 Ko.
sur les cartouches ascii souvent il y a 2 petites vis qui se trouvent sur la face arriére de la cartouche , il suffit de les dévisser !!
parfois on les trouve sous l'étiquette de la face avant aux 2 coins , ça fait un creux quand on appui avec une pointe
si on veux préserver l'étiquette il faut décoller les coins , sinon on perce direct avec un petit cruxiforme !!
parfois on les trouve sous l'étiquette de la face avant aux 2 coins , ça fait un creux quand on appui avec une pointe
si on veux préserver l'étiquette il faut décoller les coins , sinon on perce direct avec un petit cruxiforme !!
igal
Membre non connecté
Conseiller Municipal
merci pour les Vis Jipe....
Arf, a l insu de mon plein gré, j'ai reçu en fait ça => http://www.generation-msx.nl/msxdb/softwareinfo/54
C'est une Rom Toshiba...
Au lieu de celui la =>
A dieu veaux, vaches et cochons du Méga Scsi
Mode Sale gamin pertubé ON:
M'en fout, vais lui crever les yeux!
OFF.. Edité par igal Le 26/01/2012 à 15h57
Arf, a l insu de mon plein gré, j'ai reçu en fait ça => http://www.generation-msx.nl/msxdb/softwareinfo/54
C'est une Rom Toshiba...
Au lieu de celui la =>
A dieu veaux, vaches et cochons du Méga Scsi
Mode Sale gamin pertubé ON:
M'en fout, vais lui crever les yeux!
OFF.. Edité par igal Le 26/01/2012 à 15h57
igal
Membre non connecté
Conseiller Municipal
Répondre
