L'atelier Fabriquer sa Mega-SCSI
Reprise du message précédent
J'attends de renflouer Paypal, et j'essai de faire mon possible dans la foulée
La seule inconnue restant les modalités de port.
Si il faut payer un forfait de 50 Euros pour 8 Puces de10 grammes
Forcément je laisserai tomber.
On verra bien...
Citation :
La seule inconnue restant les modalités de port.
Si il faut payer un forfait de 50 Euros pour 8 Puces de10 grammes
Forcément je laisserai tomber.
Si il faut payer un forfait de 50 Euros pour 8 Puces de10 grammes
Forcément je laisserai tomber.
@Igal : J ai téléphoné à Quest Component et les frais de transport sont de 45$ minimum à moins d'avoir un compte UPS ou DHL
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Même si c'est cher, ça reste jouable.
Concernant, le paiement, je suis désolé, mais je peux pas avancer encore un paiement, alors que je suis en attente d'un autre désolé
Par contre, si tu le souhaite, je te file mon loggin et mot de passe.
Tu pourras récupérer mon caddy qui contient les quatre derniers MB et EXO.
Nb: N'annule pas les MB89352P, ils n'ont pas de prix fixe! J'ai dû faire une proposition pour les quatre derniers.
(Tu peux changer l'adresse, le nom et tout ce que tu souhaites pour en faire ton compte confidentiel.)
Ps: Si tu souhaites limiter la somme à avancer, je peux te régler la moitié de la commande ainsi que la moitié des frais de port dès aujourd'hui
Concernant, le paiement, je suis désolé, mais je peux pas avancer encore un paiement, alors que je suis en attente d'un autre désolé
Par contre, si tu le souhaite, je te file mon loggin et mot de passe.
Tu pourras récupérer mon caddy qui contient les quatre derniers MB et EXO.
Nb: N'annule pas les MB89352P, ils n'ont pas de prix fixe! J'ai dû faire une proposition pour les quatre derniers.
(Tu peux changer l'adresse, le nom et tout ce que tu souhaites pour en faire ton compte confidentiel.)
Ps: Si tu souhaites limiter la somme à avancer, je peux te régler la moitié de la commande ainsi que la moitié des frais de port dès aujourd'hui
igal :
Par contre, si tu le souhaite, je te file mon loggin et mot de passe.
Par contre, si tu le souhaite, je te file mon loggin et mot de passe.
pour ne pas surcharger les sujets, merci de passer en MP pour ce genre d'info
Edité par
popolon
Le 22/12/2011 à 10h02
SveN :

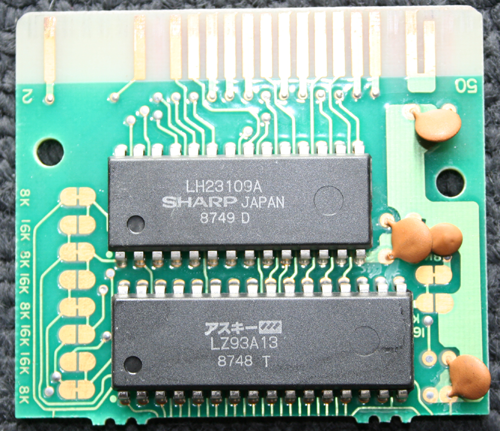

Je dois recevoir sous peu une cartouche "Tengoku Yoitoko" ainsi qu'une cartouche "Tetris". J'espère donc ne pas avoir à sacrifier ma cartouche de Dragon Quest II.
J'ai laissé en stand-by la livraison des circuits MB89352AP, j'attends en effet le résultat de diverses enchères sur Yahoo.jp (le MSX n'est pas mon seul centre d'intérêt) afin d'optimiser, si possible, les frais de port.
J'ai laissé en stand-by la livraison des circuits MB89352AP, j'attends en effet le résultat de diverses enchères sur Yahoo.jp (le MSX n'est pas mon seul centre d'intérêt) afin d'optimiser, si possible, les frais de port.
Mes différentes enchères sur Yoo prennent fin dans moins de 4 jours, mais suis "surenchéri" dans les moindres recoins. Je laisse donc tomber.
Dans le meilleur des cas, je devrais recevoir le colis embarquant les MB89352AP dans moins de deux semaines. Faudra ensuite trouver un cobaye.
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
J'ai cru comprendre que mis à part le MB89352, d'autres contrôleurs SCSI sont "exploitables".
Est ce que le "NCR 5385E 48 Pin DIP" est envisageable?
Voici le détail en comparaison avec le MB89352.
Voici le Datasheet .PDF
http://www.datasheetarchive.com/dl/Datasheets-110/DSAP0017903.pdf
Il se trouve pour presque rien! ça vaut le coup de poser la question
même si il y a des similitudes au niveau des broches ce qui est normal vu que la fonction est la même le probléme est a l'intérieur
en effet pour piloter ces puces il existe un systéme de registres différent pour chaque controleur
en gros pour remplacer les 2 puces il faut voir la programmation de la puce MB89352 dans l'interface Mega-SCSI et voir si on peux l'appliquer a la puce NCR 5385
j'ai regardé ces fameux registre et il n'y a pas vraiment de similitude flagrante dans l'appellation des commandes
ça demande donc un gros travail de recherche sur le fonctionnement des 2 puces et une somme de temps non négligeable sans être sur d'aboutir
en effet pour piloter ces puces il existe un systéme de registres différent pour chaque controleur
en gros pour remplacer les 2 puces il faut voir la programmation de la puce MB89352 dans l'interface Mega-SCSI et voir si on peux l'appliquer a la puce NCR 5385
j'ai regardé ces fameux registre et il n'y a pas vraiment de similitude flagrante dans l'appellation des commandes
ça demande donc un gros travail de recherche sur le fonctionnement des 2 puces et une somme de temps non négligeable sans être sur d'aboutir
la liste des composants :
1 x MB89352
2 x SRAM 628128 128k x 8
1 x 74HC139 ou 74LS139
1 x EXO-3 16MHz
3 x réseau de résistance 6 x 220 ohms
3 x réseau de résistance 6 x 330 ohms
1 x diode 4001
1 x diode 1N4148
1 x fusible 1A
2 x résistances de 10 k
1 capa 10µf 10v
1 capa gold 1µf 5v
attends d'avoir le MB89352 avant de commencer
si tu ne l'a pas tu pourras toujours faire une Mega-Sram
1 x MB89352
2 x SRAM 628128 128k x 8
1 x 74HC139 ou 74LS139
1 x EXO-3 16MHz
3 x réseau de résistance 6 x 220 ohms
3 x réseau de résistance 6 x 330 ohms
1 x diode 4001
1 x diode 1N4148
1 x fusible 1A
2 x résistances de 10 k
1 capa 10µf 10v
1 capa gold 1µf 5v
attends d'avoir le MB89352 avant de commencer
si tu ne l'a pas tu pourras toujours faire une Mega-Sram
Merci Jipe.
Y'a pas de connecteur SCSI ??
Aurais-tu des photos du montage finalisé ? J'ai un peu de mal à imaginer le résultat..
... et par la même occasion, as-tu de bonnes adresses pour trouver les composants ?? Edité par SveN Le 24/12/2011 à 13h49
Y'a pas de connecteur SCSI ??
Aurais-tu des photos du montage finalisé ? J'ai un peu de mal à imaginer le résultat..
... et par la même occasion, as-tu de bonnes adresses pour trouver les composants ?? Edité par SveN Le 24/12/2011 à 13h49
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
bien sur qu'il y en a un de connecteur SCSI mais c'est suivant ton utilisation
moi j'ai mis un connecteur 2 x 25 pour utiliser une limande plate de PC car ma mini-tour est bien adaptée
sur la mega-scsi de Ese factory la prise est une mini de type SCSI 2 que l'on peux trouver sur certaines cartes de PC et boitier
j'en ai déja fait une en utilisant une DB25 comme sur les ZIP100
donc a toi de voir
moi j'ai mis un connecteur 2 x 25 pour utiliser une limande plate de PC car ma mini-tour est bien adaptée
sur la mega-scsi de Ese factory la prise est une mini de type SCSI 2 que l'on peux trouver sur certaines cartes de PC et boitier
j'en ai déja fait une en utilisant une DB25 comme sur les ZIP100
donc a toi de voir
j'avoue que j'ai fait ce montage il y a des lustres et que je ne suis plus dans la course pour les bon magasins
donc a part le net je ne sais pas quoi conseiller
mes magasins de l'époque :
compo pyrénées mais a la place on trouve AFG Electronique
E44 electronique a Nantes
Conrad mais ça c'est dégradé coté qualité et choix des composants
donc a part le net je ne sais pas quoi conseiller
mes magasins de l'époque :
compo pyrénées mais a la place on trouve AFG Electronique
E44 electronique a Nantes
Conrad mais ça c'est dégradé coté qualité et choix des composants
