L'atelier Fabriquer sa Mega-SCSI
Gregory :
Je vais vérifier ça dans le week-end car je n'ai pas le temps en ce moment (job exigeant). Le megaSCSI fonctionne donc je doute que ce soit un problème de masse, mais je vais vérifier et suivre vos suggestions
Notre piste (Jipé et moi) concernant les masses, c'est pas lié au fonctionnel nominal de la cartouche, mais au fait que le circuit de masse des SRAM soit bien totalement dissocié de la masse des autres composants.
Et c'est bien toute la subtilité du fonctionnement des cartouches du groupe ESE Factory qu'ils ont sorti fin des années 1990 de mémoire.
Leurs systèmes utilisait une diode dans le circuit de masse des SRAM en lieu et place des habituelles deux diodes sur le circuit VCC (+5V).
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
z80 :
Notre piste (Jipé et moi) concernant les masses, c'est pas lié au fonctionnel nominal de la cartouche, mais au fait que le circuit de masse des SRAM soit bien totalement dissocié de la masse des autres composants.
Et c'est bien toute la subtilité du fonctionnement des cartouches du groupe ESE Factory qu'ils ont sorti fin des années 1990 de mémoire.
Leurs systèmes utilisait une diode dans le circuit de masse des SRAM en lieu et place des habituelles deux diodes sur le circuit VCC (+5V).
Gregory :
Je vais vérifier ça dans le week-end car je n'ai pas le temps en ce moment (job exigeant). Le megaSCSI fonctionne donc je doute que ce soit un problème de masse, mais je vais vérifier et suivre vos suggestions
Notre piste (Jipé et moi) concernant les masses, c'est pas lié au fonctionnel nominal de la cartouche, mais au fait que le circuit de masse des SRAM soit bien totalement dissocié de la masse des autres composants.
Et c'est bien toute la subtilité du fonctionnement des cartouches du groupe ESE Factory qu'ils ont sorti fin des années 1990 de mémoire.
Leurs systèmes utilisait une diode dans le circuit de masse des SRAM en lieu et place des habituelles deux diodes sur le circuit VCC (+5V).
Okay, d'abord je vais regarder a la masse des Srams.
j'ai testé le schéma avec une pile CR2032 et 2 diodes schottky sur une mega-sram-scc que j'avais sous la main pour faire l'essai
schéma d'origine avec capa Gold

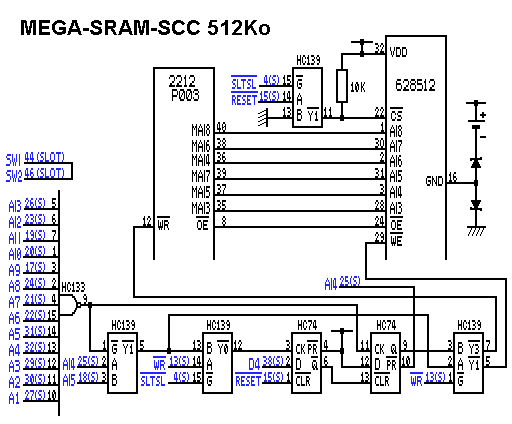

schéma modifié avec la pile et les 2 diodes
après chargement d'un jeu SCC elle fonctionne bien et se relance quand je la retire et la ré-insère dans le MSX
j'ai fait des mesures j'ai 2,94V aux bornes de la pile et 2,78V aux pattes de la SRAM
précision : la pile n'est pas neuve
j'en reparle dans une semaine si elle fonctionne toujours au démarrage
schéma d'origine avec capa Gold
schéma modifié avec la pile et les 2 diodes
après chargement d'un jeu SCC elle fonctionne bien et se relance quand je la retire et la ré-insère dans le MSX
j'ai fait des mesures j'ai 2,94V aux bornes de la pile et 2,78V aux pattes de la SRAM
précision : la pile n'est pas neuve
j'en reparle dans une semaine si elle fonctionne toujours au démarrage
Jipe :
ok elles sont pas trop bien représentées mais se ne sont pas de zener
OK
c'est surtout que si ça en avait été, je ne voyais pas bien le fonctionnement.
merci pour la précision.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Gregory :
Est-ce pin 16 (GND) du SRAM est a un tension = GND + Vf diode? =+- 0.4 V
Jipe :
ok elles sont pas trop bien représentées mais se ne sont pas des zener
Est-ce pin 16 (GND) du SRAM est a un tension = GND + Vf diode? =+- 0.4 V
ça semble normal oui, sur de faible courant comme ceux la c'est plutôt 0.3V (voir 0.15/.02V) pour une diode Schottky, mais bon 0.4 ça fait plus penser à un diode silicium traversée par un courant faible
. Faudrait vérifier avec la documentation de la diode utilisée.Sur le schéma à une diode vous avez:
5V du MSX => 5V de tous les composants ainsi que le + de la super capa.
GND du MSX => GND de tous les les composants sauf la/les SRAM.
GND du MSX + Vf diode => GND SRAM.
Edité par z80 Le 05/08/2023 à 07h38
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
petites précisions a apporter car poser des questions ne suffit pas il faut aussi répondre :
tu as fait un montage 256k ou 512K ?
quelle est le modèle de la ou des Srams que tu as utilisé ?
as tu essayé d'appliquer le schéma du montage avec les diodes schottky sur le GND ?
tu as fait un circuit imprimé ou un montage câblé ?
sans photo c'est dur a déterminer si ton montage est correct ?
fait une mesure aux bornes + et - de ta pile CR2032 et aux pattes 16 et 32 de la Sram et compare comme je l'ai fait
:tu as fait un montage 256k ou 512K ?
quelle est le modèle de la ou des Srams que tu as utilisé ?
as tu essayé d'appliquer le schéma du montage avec les diodes schottky sur le GND ?
tu as fait un circuit imprimé ou un montage câblé ?
sans photo c'est dur a déterminer si ton montage est correct ?
Gregory :
J'ai mesuré la tension sur le SRAMS avec la cartouche retirée de l'ordinateur et j'ai mesuré 2,97V et 2,94V.
Jipe :
j'ai fait des mesures j'ai 2,94V aux bornes de la pile et 2,78V aux pattes de la SRAM
fait une mesure aux bornes + et - de ta pile CR2032 et aux pattes 16 et 32 de la Sram et compare comme je l'ai fait
Jipe :
petites précisions a apporter car poser des questions ne suffit pas il faut aussi répondre :
tu as fait un montage 256k ou 512K ?
quelle est le modèle de la ou des Srams que tu as utilisé ?
as tu essayé d'appliquer le schéma du montage avec les diodes schottky sur le GND ?
tu as fait un circuit imprimé ou un montage câblé ?
sans photo c'est dur a déterminer si ton montage est correct ?
fait une mesure aux bornes + et - de ta pile CR2032 et aux pattes 16 et 32 de la Sram et compare comme je l'ai fait
:tu as fait un montage 256k ou 512K ?
quelle est le modèle de la ou des Srams que tu as utilisé ?
as tu essayé d'appliquer le schéma du montage avec les diodes schottky sur le GND ?
tu as fait un circuit imprimé ou un montage câblé ?
sans photo c'est dur a déterminer si ton montage est correct ?
Gregory :
J'ai mesuré la tension sur le SRAMS avec la cartouche retirée de l'ordinateur et j'ai mesuré 2,97V et 2,94V.
Jipe :
j'ai fait des mesures j'ai 2,94V aux bornes de la pile et 2,78V aux pattes de la SRAM
fait une mesure aux bornes + et - de ta pile CR2032 et aux pattes 16 et 32 de la Sram et compare comme je l'ai fait
J'ai changé 1 chose. J'ai séparé la masse SRAMS du reste du circuit et mis une diode entre les deux à la masse. Maintenant, cela semble fonctionner. Je souhaite également placer cette deuxième diode entre le '- ' de la batterie et la broche 16 du Sram, même si je n'en comprends pas la function.
la première diode entre le GND des SRAM et le GND général du circuit évite que la pile alimente toute la carte SCSI quand elle est sortie du slot
la deuxiéme diode entre le GND des SRAM et le - de la pile CR2032 évite d'alimenter la pile par le 5V de l'alim du MSX quand la cartouche est en service
quand on utilise une capa Gold la tension de 5V recharge celle-ci mais il ne faut pas recharger une pile
car on parle bien d'une pile et non d'une batterie rechargeable ?
la deuxiéme diode entre le GND des SRAM et le - de la pile CR2032 évite d'alimenter la pile par le 5V de l'alim du MSX quand la cartouche est en service
quand on utilise une capa Gold la tension de 5V recharge celle-ci mais il ne faut pas recharger une pile
car on parle bien d'une pile et non d'une batterie rechargeable ?
