Reprise du message précédent

Le schéma en lien GOOGLE DRIVE est faux en l'état, peut-être l'avez-vous simplifié?

selon moi il manque à minima une résistance à la masse pour CS2 et à VCC pour /CS1.

c'est précisé dans la documentations des SRAM:
VCC for data retention VDR 2.0V mini

(1) 0 V ≤ CS2 ≤ 0.2 V

or

(2) CS1 ≥ VCC – 0.2 V

https://pdf1.alldatasheet.fr/datasheet-pdf/view/82433/HITACHI/HM628128.html

voir figures bas de page 12 et haut de page 13.

autre chose, pourquoi ne pas avoir monter la diode D1 dans la ligne de masse des deux SRAM?
Personnellement je partirais sur une diode schottky avec un courant nominal de 100mA à 300mA.
100mA c'est suffisant vu qu'elles consomment 60mA en moyenne et 2mA en Standby chacune et ne sont jamais actives en même temps) Edité par z80 Le 21/07/2023 à 18h36

Mais, le circuit que jái utilisë resemble quand-meme le votre?

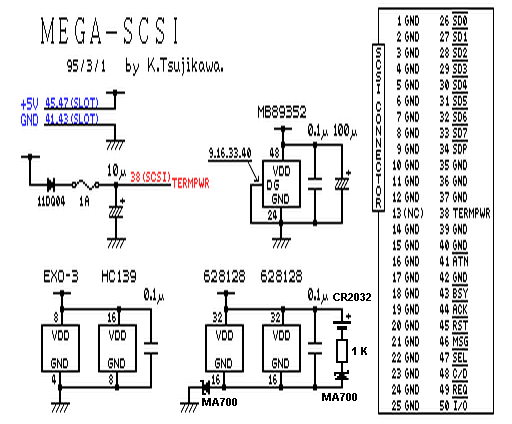

Ces résistances de 10 k sont présentes dans mon circuit mais pas sur la figure. J'ai suivi l'schéma du Whipmaster. Là, c'est seulement la broche 22 = /CS1 qui est connectée à VCC via 10 k. CS2 n'est pas mis à la terre.
Pourquoi devrais-je inclure une autre diode dans les conducteurs de masse des 2 SRAM ?

J'ai remplacé toutes les diodes par des types schottky mais le résultat reste le même. Lorsque la cartouche est retirée de l'ordinateur, la SRRAM perd son contenu,

Merci pour l'info. J'ai construit le MegaSCSI à partir de zéro. Je vais essayer les modifications que vous proposez.

Bon, à première vue ce n'est pas un problème lié à la tension vu que les SRAMs garde en mémoire leur contenu jusqu'à 2V.

Questions:
1/ "La SRAM perd son contenu", il n'y a vraiment plus rien genre "FF" ou "00" ou bien il y a quelques octets corrompus ?
2/ la corruption de la SRAM est immédiate, ou bien c'est au bout d'une heure?
3/ Si j'ai bien compris, la corruption de la SRAM c'est uniquement quand la cartouche est retirée du MSX, mais si c'est seulement éteindre le MSX, puis on allume le MSX deux heures ou deux jours plus tard c'est OK?
4/ Quand la cartouche est débranchée du MSX et que la tension sur les SRAMs est comprise entre 2.97 et 2.94V, il y a-t-il bien 0V entre pin 16 et pin 8 sur HC139, et entre pin 48 et 24 sur MB89352?

Merci pour votre temps.

Il vous faudrait un éditeur hexadécimal comme SHEM (J'ai toujours pas retrouvé mon interface IDE Compact Flash donc je ne peux pas vous envoyer SHEM, désolé)
Mais en gros SHEM se lance sous DOS et vous permet de vous balader dans la mémoire du MSX en sélectionnant une adresse et vous prouvez aussi changer le SLOT affecté à une plage de mémoire vu par le Z80.
Dit autrement, quand vous lancez SHEM sous DOS, toute la mémoire visible par le Z80 de 0000h à FFFFh c'est de la RAM, vous sélectionnez le numéro du SLOT de la cartouche SCSI pour la page 1 (de 4000h à 7FFh) je crois me souvenir d'un truc genre CTRL +Y (mais certainement que Jipé pourras le confirmer ou me corriger, c'est vieux de 25ans ma dernière utilisation de SHEM...)
Une fois le SLOT sélectionné déplacez vous en 4000H (y a aussi une commande pour ça) et regardez le contenu de la mémoire SRAM de l'interface SCSI.
Éteindre le MSX, enlever la cartouche SCSI, remettre la cartouche SCSI, redémarrer le MSX et relancer SHEM pour retourner voir la mémoire SRAM de l'interface SCSI



la technologie HCT n'a pas d'impact.



Pour les masses c'est ce que je pense aussi

Parce que dans le passé j'avais fait en même temps que toi ou presque une cartouche SRAM avec surper capa et ça tenait des mois sans problème avec la même base de LZ93 Edité par z80 Le 02/08/2023 à 06h55
