Apres 1 mois d'attente je suis de retour a la bidouille

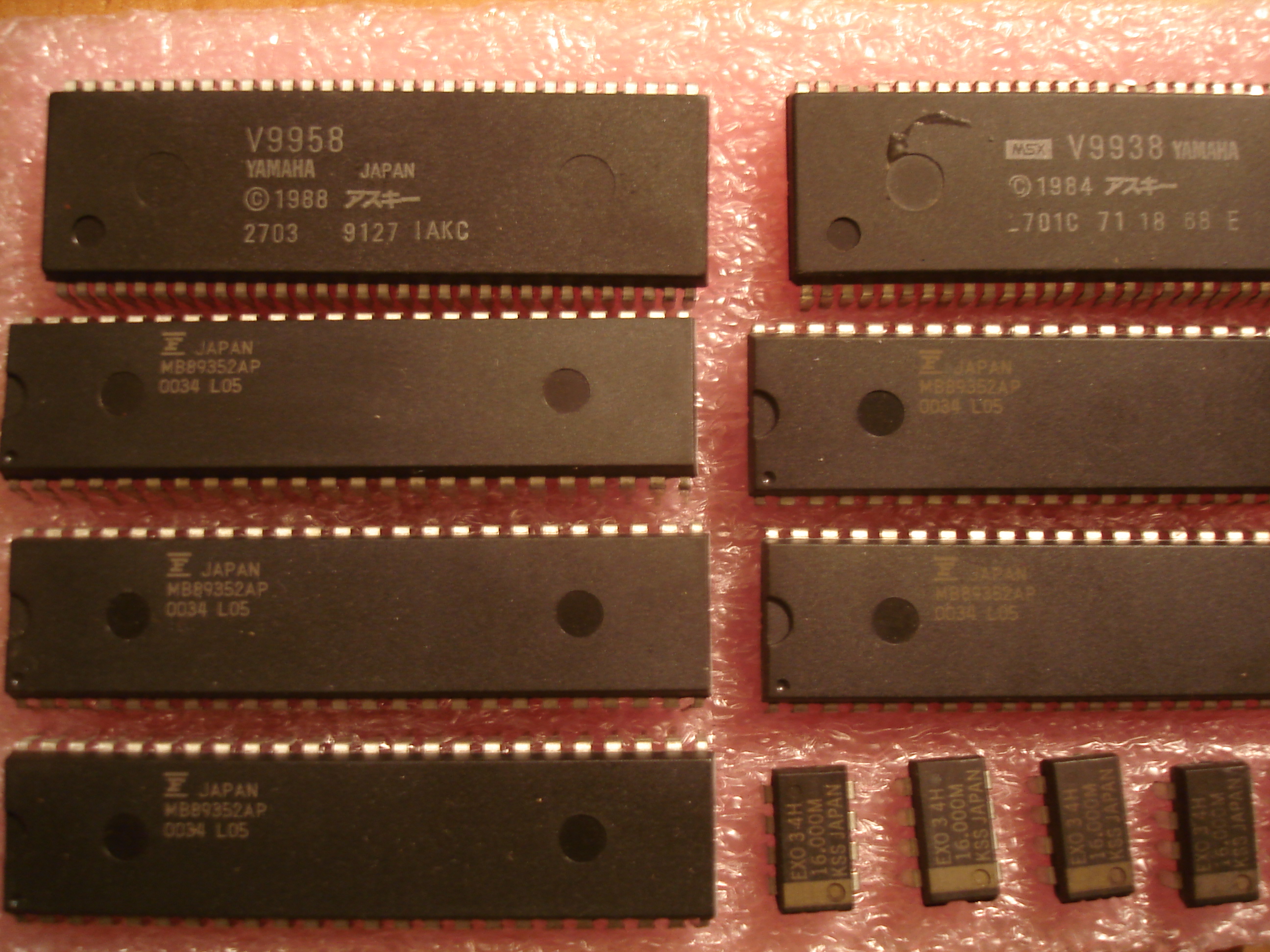

voici une petite photo de mes MB, EXO et 9958 . le plan est simple upgrade d'un 8250 en 2+ et construction de wave scsi
@Sven la librairie msx eagle est la :
http://gomsx.net/hansotten/msxarchives/msxcon.zip
voici une petite photo de mes MB, EXO et 9958 . le plan est simple upgrade d'un 8250 en 2+ et construction de wave scsi
@Sven la librairie msx eagle est la :
http://gomsx.net/hansotten/msxarchives/msxcon.zip
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Ca fait plaisir quand le matos arrive
Si tu veux Uprgader à 4Mo, j'peux te filer une paire de ça =>MT16D832M-6 X / 9752D UD BT / AC 225980 EDO
Jette un oeil sur le Tuto, je dois avoir le kit complet de LS... => http://www.msxvillage.fr/forum/topic.php?id=926
Si tu veux Uprgader à 4Mo, j'peux te filer une paire de ça =>MT16D832M-6 X / 9752D UD BT / AC 225980 EDO
Jette un oeil sur le Tuto, je dois avoir le kit complet de LS... => http://www.msxvillage.fr/forum/topic.php?id=926
@Igal : a l 'occase MP pour un kit 4Mo je pense mis mettre bientot...
Sinon pour ta question
Je ne souhaite pas répondre avant d’être certain de ce que j allais dire , je sais je sais y a des fois ou je suis pas super rapide ... mais voici la réponse en image
Sinon pour ta question
Citation :
Est ce que le "NCR 5385E 48 Pin DIP" est envisageable?

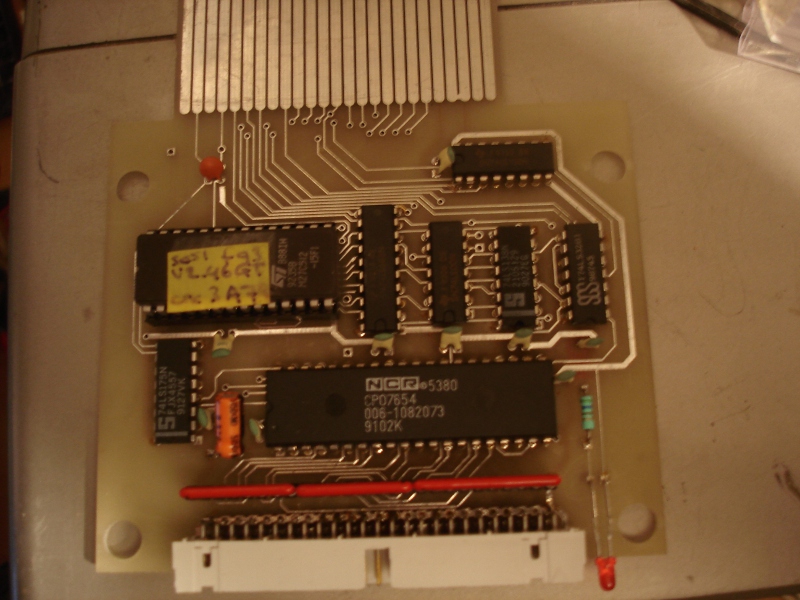

Je ne souhaite pas répondre avant d’être certain de ce que j allais dire , je sais je sais y a des fois ou je suis pas super rapide ... mais voici la réponse en image
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Hé hé..
C'est cool ça
Si je me trompe pas il y a ni SCC ni LZ93A13, le Mapper est fabriqué de A à Z et on voit une Eeprom certainement pour le DOS2
Tu pourrais en faire le Schéma? ça donnerai une une alternative au MB89352 ultra rare
Le bouquin du contrôleur pour ceux qui lisent sans images ni onomatopées
Une recherche rapide, et j'ai trouvé ça => http://www.borders.com.au/book/ncr-5380/13539644/
Concernant le Kit 4Mo, J'ai retrouvé les Rams. (offertes par MsxLégend
)
J'ai le kit complet 74LS [157 X 1, 367 X 1, 00 X 1, 670 X 1, (HY5117404B * J-60 * 9915B X 2)].
Me reste à mettre la main dessus, puis je te met le Kit de coté....J'te Mp dès que j'ai tout mis sous bulles
C'est cool ça
Si je me trompe pas il y a ni SCC ni LZ93A13, le Mapper est fabriqué de A à Z et on voit une Eeprom certainement pour le DOS2
Tu pourrais en faire le Schéma? ça donnerai une une alternative au MB89352 ultra rare
Le bouquin du contrôleur pour ceux qui lisent sans images ni onomatopées
Une recherche rapide, et j'ai trouvé ça => http://www.borders.com.au/book/ncr-5380/13539644/
Concernant le Kit 4Mo, J'ai retrouvé les Rams. (offertes par MsxLégend
)J'ai le kit complet 74LS [157 X 1, 367 X 1, 00 X 1, 670 X 1, (HY5117404B * J-60 * 9915B X 2)].
Me reste à mettre la main dessus, puis je te met le Kit de coté....J'te Mp dès que j'ai tout mis sous bulles
J'ai décidé de déposer le LZ93A13 afin de l'incorporer directement sur une plaque d'essai.

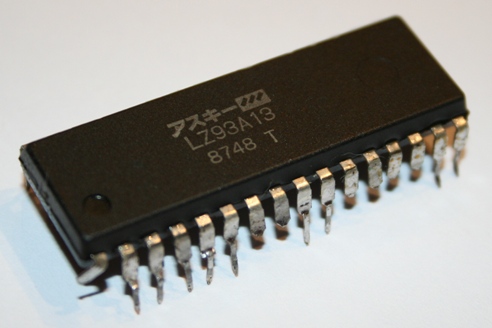

Face Nord :

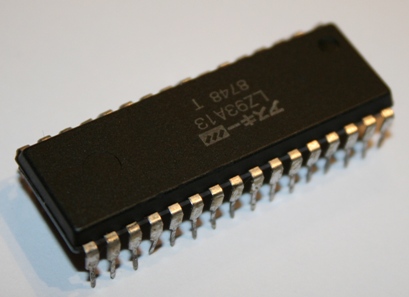

Face Sud:
Voilà ce qui arrive lorsqu'on n'a pas les bons outils.
Je ne disposais que de quelques fers (12, 20 et 30W) et j'ai pris soin du composant. Malheureusement, les pattes de ce dernier ont cédé de façon brutale à la désinsertion ; les pattes du côté abîmé (alors que la ligne de pattes opposées était déjà dessoudée) n'ont pourtant subi que deux flexions d'environ 30° lors de la manipulation.
Rien de rédhibitoire ... mais suis bon pour quelques spaghettis en plus !!
EDIT :

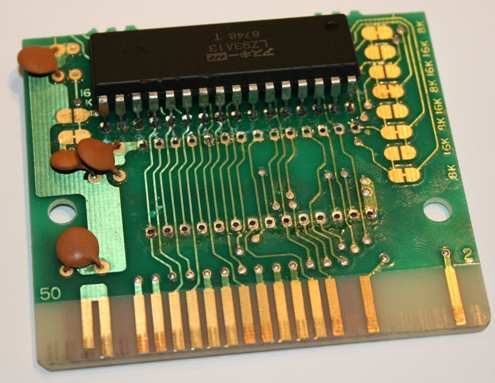

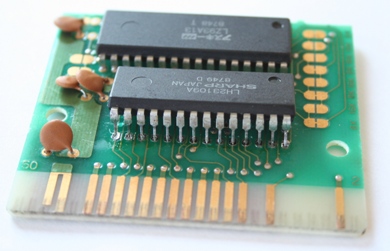

J'ajoute ici d'autres photos prises avant mes déboires :
Les pattes "inférieures" de la ROM sont dessoudées.

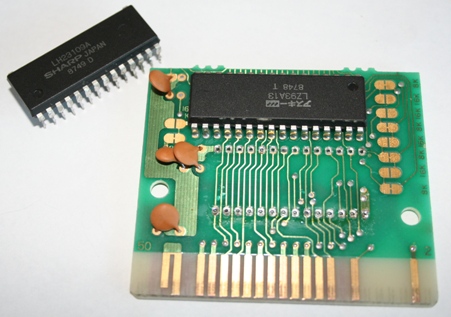

La ROM est déposée sans aucun problème..
Le LZ93A13 n'a vraiment pas été maltraité, cependant, on voit que la pastille du PIN(18) s'est fait la malle !!
... vous connaissez la suite ...
Les "traces" figurant sur le CI ne sont que des résidus de flux.. Edité par SveN Le 07/02/2012 à 23h55
Face Nord :
Face Sud:
Voilà ce qui arrive lorsqu'on n'a pas les bons outils.
Je ne disposais que de quelques fers (12, 20 et 30W) et j'ai pris soin du composant. Malheureusement, les pattes de ce dernier ont cédé de façon brutale à la désinsertion ; les pattes du côté abîmé (alors que la ligne de pattes opposées était déjà dessoudée) n'ont pourtant subi que deux flexions d'environ 30° lors de la manipulation.Rien de rédhibitoire ... mais suis bon pour quelques spaghettis en plus !!
EDIT :
J'ajoute ici d'autres photos prises avant mes déboires :
Les pattes "inférieures" de la ROM sont dessoudées.
La ROM est déposée sans aucun problème..
Le LZ93A13 n'a vraiment pas été maltraité, cependant, on voit que la pastille du PIN(18) s'est fait la malle !!
... vous connaissez la suite ...
Les "traces" figurant sur le CI ne sont que des résidus de flux.. Edité par SveN Le 07/02/2012 à 23h55
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Pour info je pense bientot passer une commande je compte inclure des lz93a13 des exo3 et des memoires... Si cela vous branche mp moi cela permettra de faire descendre les prix
Je bosse dessus histoire de le router en simple face , sinon la rom c'est une adaption de la rom MK mais rien de super pour l instant Edité par TheWhipMaster Le 07/02/2012 à 19h53
Citation :
Tu pourrais en faire le Schéma?
Je bosse dessus histoire de le router en simple face , sinon la rom c'est une adaption de la rom MK mais rien de super pour l instant Edité par TheWhipMaster Le 07/02/2012 à 19h53
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Pour ma part ça avance très doucement, voire très très doucement :

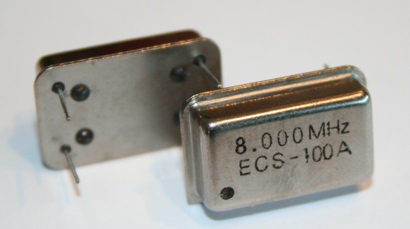

j'ai récupéré quelques exemplaires d'un oscillateur ECS à 8MhZ, destiné à remplacer l'EXO3-16MHz :
datasheet : ECS-100A.pdf
j'ai récupéré quelques exemplaires d'un oscillateur ECS à 8MhZ, destiné à remplacer l'EXO3-16MHz :
datasheet : ECS-100A.pdf
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Une première approche
Ca à l'air d'être un peu juste pour mettre sur des supports tulipes.
La place fait vraiment défaut! Je crois qu'une platine ira un peu plus haut à la suite.
(Comme celle de jipe si je me rappel bien les spaghettis jaunes)
Faut y aller à la tresse et en plusieurs passes!
Un truc auquel on pense pas forcement...
Tu peux très bien te faciliter la tache en commençant par ajouter de l'étain.
Le décapant et le volume de matière en fusion peut aider si tu y vas à la pompe
Nb: Ton CI n'est pas forcément foutu! Tu peux très bien le positionner puis câbler directement sur le restant des Pins.
Sur Wii, me souviens qu'il fallait poncer le boitier plastic des D2C pour dégager les Pins (coupées à ras par le fabricant) afin d'empêcher le greffon d'une Puce
Edit2:
@TheWipMaster: tu l'a trouvé ou cette cartouche? A ma connaissance, personne ne connaissait d'alternative au MB89352
Edité par
igal
Le 10/02/2012 à 18h56
Ca à l'air d'être un peu juste pour mettre sur des supports tulipes.
La place fait vraiment défaut! Je crois qu'une platine ira un peu plus haut à la suite.
(Comme celle de jipe si je me rappel bien les spaghettis jaunes)
Faut y aller à la tresse et en plusieurs passes!
Un truc auquel on pense pas forcement...
Tu peux très bien te faciliter la tache en commençant par ajouter de l'étain.
Le décapant et le volume de matière en fusion peut aider si tu y vas à la pompe
Nb: Ton CI n'est pas forcément foutu! Tu peux très bien le positionner puis câbler directement sur le restant des Pins.
Sur Wii, me souviens qu'il fallait poncer le boitier plastic des D2C pour dégager les Pins (coupées à ras par le fabricant) afin d'empêcher le greffon d'une Puce
Edit2:
@TheWipMaster: tu l'a trouvé ou cette cartouche? A ma connaissance, personne ne connaissait d'alternative au MB89352
Edité par
igal
Le 10/02/2012 à 18h56
Il y a plusieurs type de scsi pour msx bert scsi , mk , gouda ,mega....
La plus facile a faire est la bert ... Cette cartouche ete encours de fabrication depuis plusieurs annees , je l ai fini histoire de valider ton hypothese ...
La plus facile a faire est la bert ... Cette cartouche ete encours de fabrication depuis plusieurs annees
, je l ai fini histoire de valider ton hypothese ...
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
la plus performante et plus facile a mettre en oeuvre avec les périphériques est la Mega-Scsi
pour le dessoudage quand l'étain est vieux il durcit et se dessoude trés mal donc il est conseillé d'en refondre du neuf dessus et ensuite ça devient plus facile
pour le dessoudage quand l'étain est vieux il durcit et se dessoude trés mal donc il est conseillé d'en refondre du neuf dessus et ensuite ça devient plus facile
Suis actuellement en train de plancher sur les différents schémas disponibles afin d'implanter mes composants.
Je n'utiliserai initialement qu'une SRAM HM628512ALP-7.
Il ne semble plus nécessaire de recourir au CS, aussi, pouvez vous m'expliquer les modifications à apporter, au niveau des connections avec le 74LS139 ?
Et peut-on supprimer le condo d'1F du schéma d'origine, représenté ci-dessous :
Je n'utiliserai initialement qu'une SRAM HM628512ALP-7.
Il ne semble plus nécessaire de recourir au CS, aussi, pouvez vous m'expliquer les modifications à apporter, au niveau des connections avec le 74LS139 ?
Et peut-on supprimer le condo d'1F du schéma d'origine, représenté ci-dessous :
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
le condo de 1F est une capa gold , c'est ce qui permet la sauvegarde de la Sram et évite de recharger le logiciel interne a chaque utilisation
on peux la remplacer par une pile de 3V mais il faut un schéma pour éviter quelle se décharge quand le 5V est connecté
on peux aussi envisager une batterie
la capa gold maintien les données environ 3 semaines sans utilisation !!
il faut garder le LS139 car le /CS comporte aussi la combinaison des signaux /SLTSL et /RESET
mais il faut remplacer le MA17 par le MA19 et cabler MA17 MA18 sur la SRAM
on peux la remplacer par une pile de 3V mais il faut un schéma pour éviter quelle se décharge quand le 5V est connecté
on peux aussi envisager une batterie
la capa gold maintien les données environ 3 semaines sans utilisation !!
il faut garder le LS139 car le /CS comporte aussi la combinaison des signaux /SLTSL et /RESET
mais il faut remplacer le MA17 par le MA19 et cabler MA17 MA18 sur la SRAM
Le 1F sert à garder tes S-Ram en charge avec le Dos2 dedans ta S-Ram!
si tu vires La "Pile", il te faut au moins avoir un dos2 ailleurs!
Sans Dos2, pas de SCSI je crois! (ou au moins, aucun intérêt.)
Si je dis pas de conneries, pour le LS139 concernant la gestion de CS0 et CS1, faut regarder du coté de la S-RAM SCC.
Ne prend pas ce que j'dis pour parole d'évangile, mais plus comme du Talmud Torah
EDIT:
j'ecris pas assez vite moi lol Edité par igal Le 14/02/2012 à 16h24
si tu vires La "Pile", il te faut au moins avoir un dos2 ailleurs!
Sans Dos2, pas de SCSI je crois! (ou au moins, aucun intérêt.)
Si je dis pas de conneries, pour le LS139 concernant la gestion de CS0 et CS1, faut regarder du coté de la S-RAM SCC.
Ne prend pas ce que j'dis pour parole d'évangile, mais plus comme du Talmud Torah
EDIT:
j'ecris pas assez vite moi lol Edité par igal Le 14/02/2012 à 16h24
