Il y en a qui vont avoir une surprise avec seulement 3V.

Voilà la réponse est sur ce site Russe

http://pinouts.ru/HD/ScsiInternal_pinout.shtml

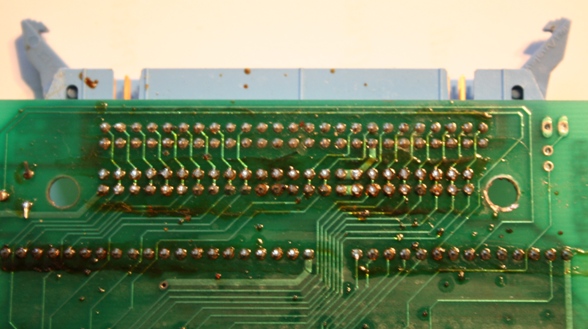

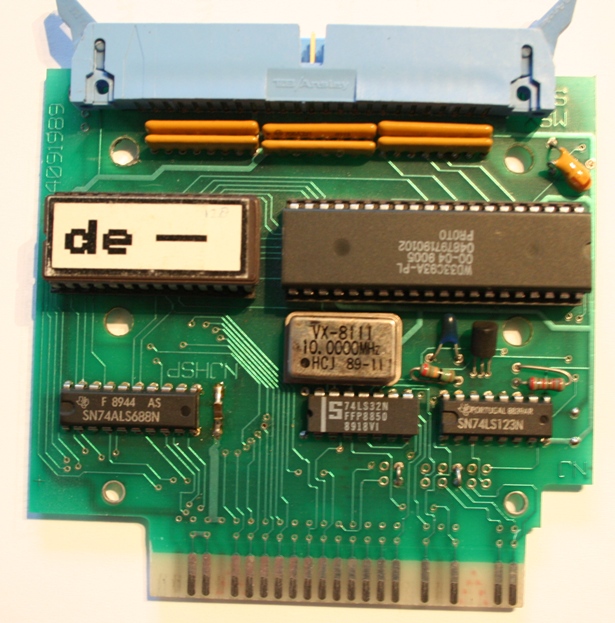

pour des photos haute résolution des 2 faces je suis preneur

ça peut me permettre de réparer deux SCSI Gouda en remplaçant la GAL pal l'équivalence en CI classiques

je n'ai jamais fait de Mega-Scsi 512k mais je me penche sur le sujet du CS2

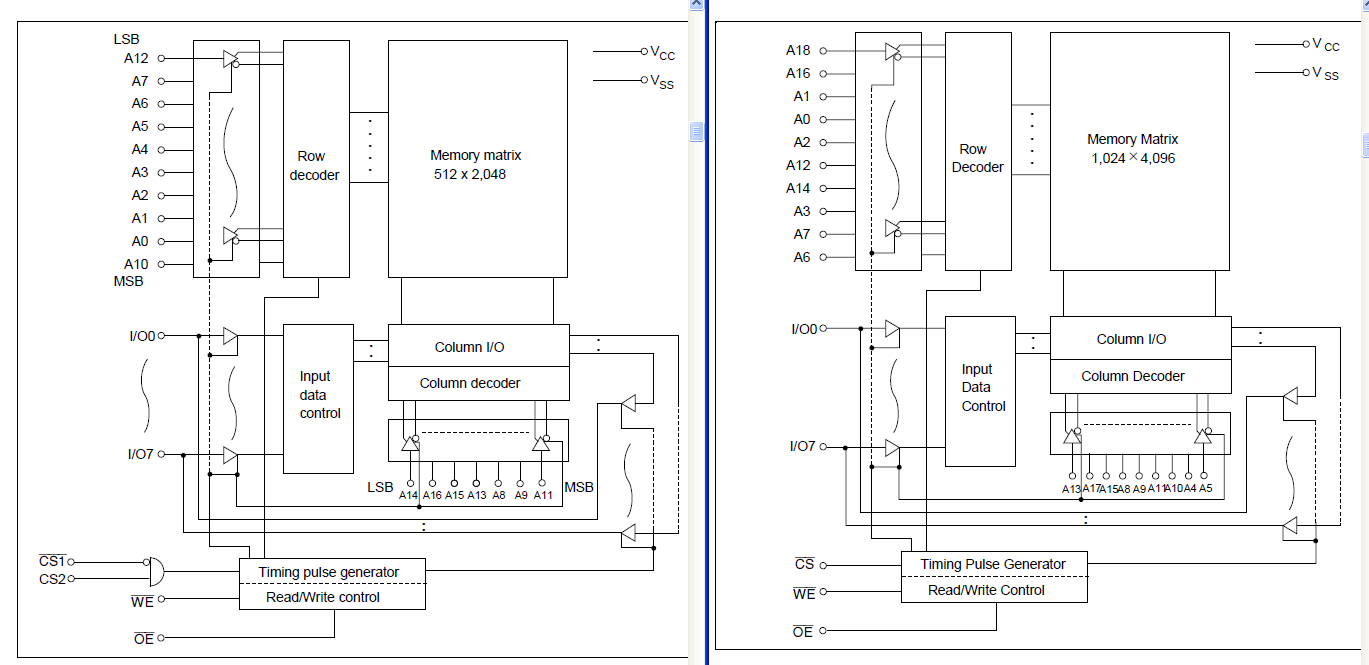

Sur la SRAM128, le signal /CS1 (pin22), lorsqu'il est à H et indépendamment de la valeur de CS2, met la SRAM en StandBy, ce qui est intéressant pour un montage à 2x128.
Sur la SRAM512, l'unique signal /CS (pin22), empêche également toute opération lorsqu'il est à H.
Je ne pense donc pas qu'il faille reconstruire le /CS1 CS2 si on ne compte utiliser qu'une SRAM512.

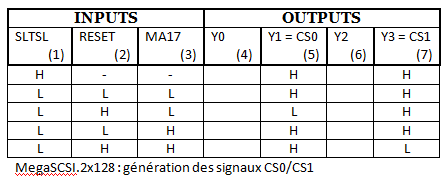

Lorsqu'on regarde le brochage de la "partie CS" sur le LS139, le seul signal discriminant pour la mise à L respective des signaux CS0 et CS1 est le MA17. Je prépare un tableau dès que j'ai un peu de temps.

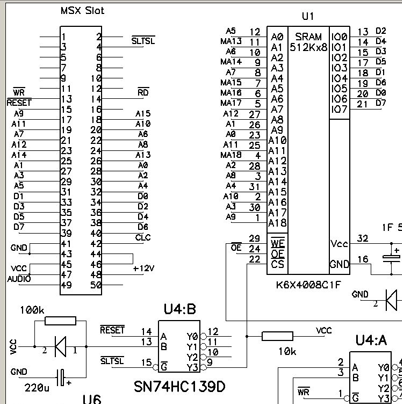

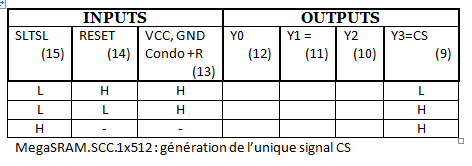

A l'instar de du brochage retenu sur cet extrait d'un schéma de SRAM.SCC.512, il semble qu'on puisse se passer du signal MA17 ou MA19 sur une MegaSCSI.512 pour générer le /CS.


En tout cas, on va s'amuser pour passer au 1024 !! Edité par SveN Le 22/02/2012 à 12h32

je ne pense pas que ce soit si simple que ça la Wave-Scsi est différente de la Méga-Scsi au niveau schéma et adressage du mode d'écriture

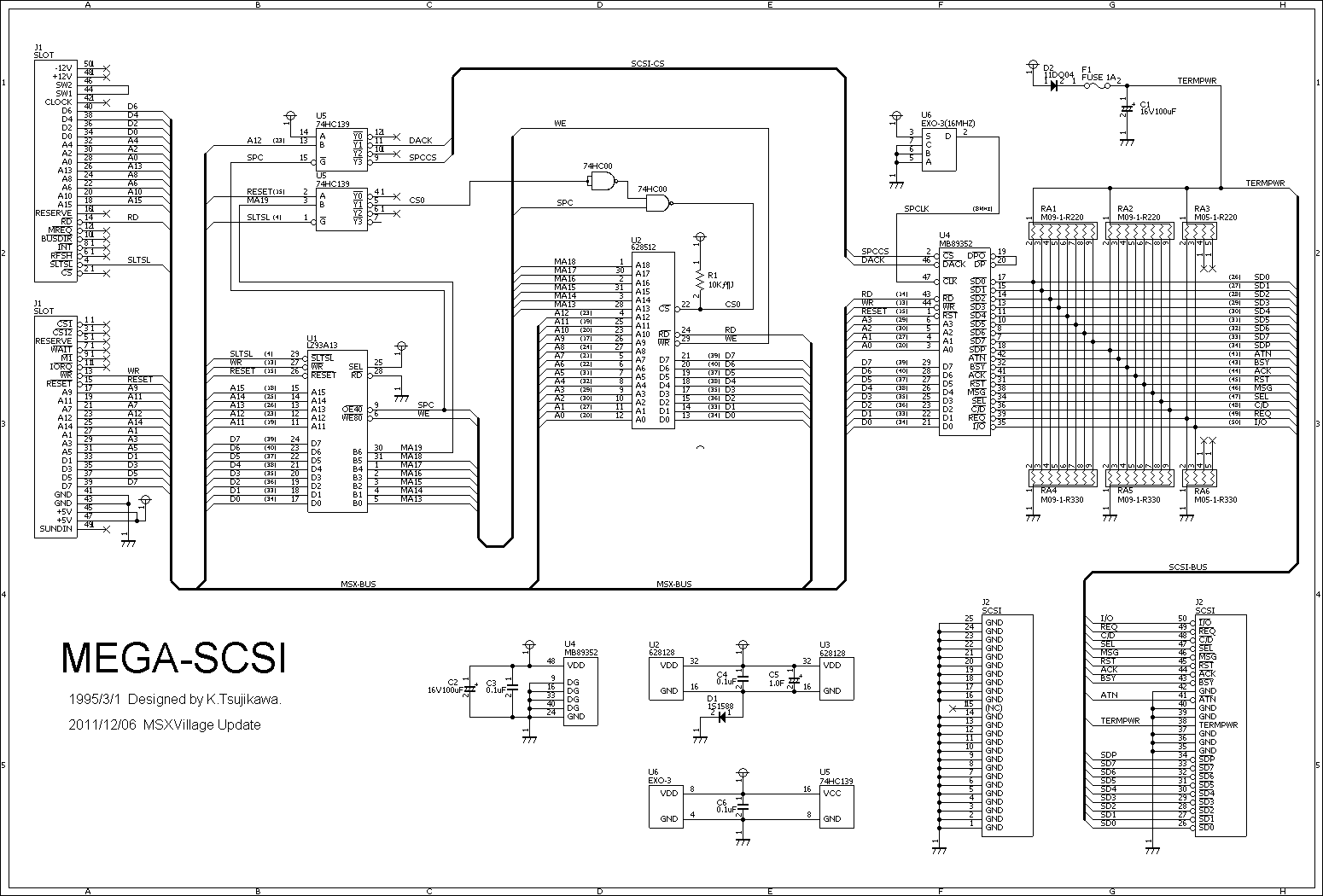

je suis en train de reprendre le schéma méga-scsi 256k pour l'adapter a 512k

une seule puce NAND 7400 permet de combiner le décodage /CS1 CS2

C'est moi qui ai soufflé cette idée à Sven



@Sven:

Pour me faire pardonner, voici la modif de Jipe en plus compréhensible. ( J'ai vu sur le chat que ton cerveau chauffe plus que ton fer )



Sauf contre indication de Jipe, le descriptif du LS est juste





C'est ma tournée lamaline ce soir!

J'suis en vrac

pour le bit B6 c'est la commutation des pages qui active le passage d'une mémoire a l'autre par le /CS

donc si il y avait 2x512 quand ce bit est activé on adresse l'autre mémoire

pour une seule mémoire dans un mapper normal il n'est pas indispensable mais comme ici il y a la combinaison avec le reset et le slot select il faut le laisser ainsi

@Jipe : ok pour le passage d'une SRAM à l'autre. Mais comment l'activation du B6 (MegaSCSI.1x512) ou du B4(MegaSCSI.2x128) s'effectuent-t-ils ? Par logiciel ?

@Igal : l'interprétation des fonctions logiques figurant dans la colonne de droite de ton schéma me laisse perplexe, bien que les tables de vérités soient bonnes. A titre d'exemple, concernant la fonction NAND (NON-ET) citée précédemment :

• D'après ton tableau : "Inverse si tout est VRAI, autrement retient le plus fort"
• Je dirais plutôt : "VRAI si au moins l'une des deux entrées a la valeur FAUX" ou encore "uniquement FAUX si les deux entrées sont VRAIES"


Vous cherchez véritablement à m'embrouiller !! Edité par SveN Le 23/02/2012 à 17h06
