Reprise du message précédent

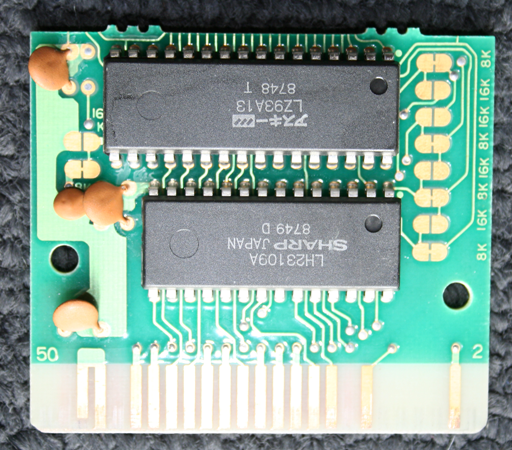

j'ai retrouvé une cartouche avec un mapper LZH Andoryginus megarom de 256k

le signal /RD pin 28 est relié au /RD du slot pin 14 il faut donc couper cette piste

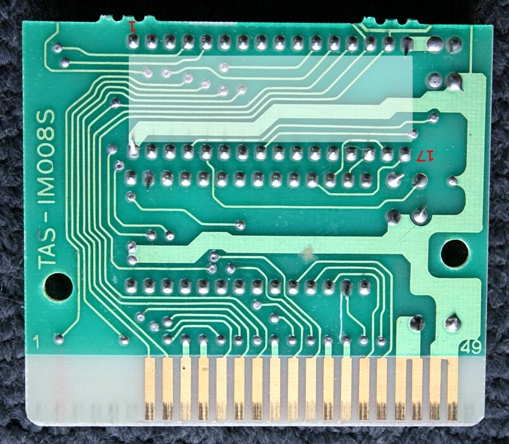

j'ai retrouvé une impression du scan d'un PCB nu TAS-1M008S recto verso je recherche le fichier pour le mettre sur le site

coupe la piste ( trait rouge )

reprend le signal /RD comme montré par le fil jaune pour aller sur les autres chip

et met la pin 28 a la masse

Ok pour le pin28 du LZ (l'ayant d'ailleurs déposé, je ne devrais pas casser de pin).

Je commence enfin à appréhender le montage sous toutes ses formes.
S'agissant de mon premier montage sur PCB, je n'utiliserai qu'une unique SRAM.512.
Cette dernière prend en partie la place de la ROM originale, cf les photos de la MegaSCSI de Jipe.

J'ai testé une à une toutes les pistes venant du slot : elles arrivent bien aux bons endroits.

Quelques remarques concernant les signaux B0 à B6, /WE80 et /OE40 du LZ :

• Les pins 6 (/WE80) et 9 (/OE40) ne sont pas câblés : donc, aucun problème.
• Le pin 5 (B0/MA13) est câblé avec le pin 28 (A13) de la SRAM : c'est bon.

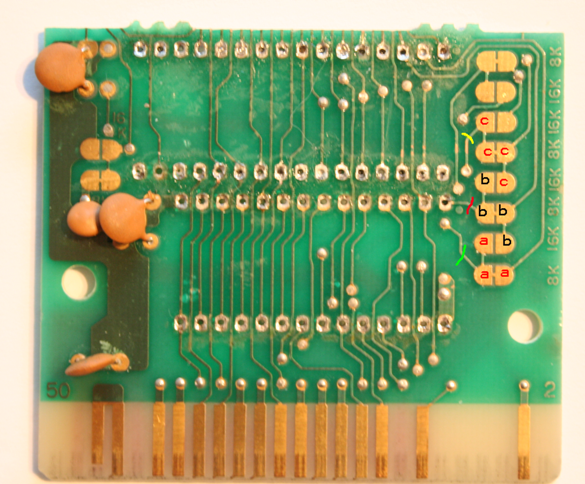

• Le pin 4 (B1/MA14) est relié au pin 29 (/WE) de la SRAM : après avoir coupé la piste comme indiqué sur l'image ci-jointe (en jaune), il suffit alors de relier le pin 3 (A14) de la SRAM au point "c" (lui-même relié au pin 4 du LZ). Le pin 29 de la SRAM peut alors être relié au pin 6 (/WE80) du LZ.
• Le pin 3 (B2/MA15) est initialement relié, sur le PCB, au pin 3 (A14) de la SRAM : nous pouvons relier le pin 31 (A15) de la SRAM au point "b" , lui-même relié au pin 3 du LZ. Il est possible d'isoler le pin 3 de la SRAM en coupant la piste comme indiqué sur l'image (en rouge).
• Le pin 2 (B3/MA16) est initalement relié au pin 24 (/RD) de la SRAM . Il faut donc couper le pin 24 de la SRAM ou à une piste y menant (par exemple le long du trait vert de l'image). Il faut ensuite raccorder le pin 24 de la SRAM au pin 14 du slot. Le pin 2 (A16) de la SRAM pourra ensuite être relié au point "a", lui-même relié au pin 2 du LZ.
• Le pin 1 (B4/MA17) n'est pas câblé .. bien, bien !
• Les pins 31 (B5/MA18) et 30 (B6/MA19) ne sont pas câblés.


Ainsi, en choisissant de couper les pistes menant aux pins 2,3 et 4 du LZ, les pins 1-2 et 30-31-32 de la SRAM ne doivent pas être reliés au PCB.

J'espère ne pas avoir fait de faute ... mais je sais que je peux compter sur vous pour la relecture !!


Image d'un PCB "made in SveN" après désolidarisation malheureuse d'un LZ. Edité par SveN Le 06/03/2012 à 19h31

en effet avec ce modéle de réseau tout fait tu simplifie le cablage , il t'en faut 3 pour les 18 signaux concernés

le 1 sur la masse et le 8 sur termpower

on peux recycler les PCB exemple : X-basic en rom , AIDS qui aide a developper en basic ( références croisées , variables )

en fait pour assembler les 2 il faut commencer par couper le haut de celle du bas pour permettre la communication entre les 2 cartouches

aprés soit assemblage par collage avec des languettes de plastique , soit a l'intérieur avec des pattes et des vis ( moins joli mais plus solide )

une simple scie a métal et un bon trait pour guide doit faire l'affaire

ensuite un coup de lime a bonne denture rattrape les erreurs

un coup de toile éméri pour la finition : tu pose la toile sur une partie plane ( table ) et tu frotte la cartouche assemblée dessus lentement

sur les photos de paintkilla on voit que c'est un quartz de 8Mhz qui est employé a la place de l'exo 3 16MHz
