il te reste plus qu' a remettre ton chip SCSIles différences visibles entre la sram et la mega-scsi sont :
- la patte 28 du LZ93A13 a la masse
- le CS qui n'existe pas sur les 512k
SveN :
voici voilà :...
(Il faudrait sans doute ouvrir un nouveau topic pour les SRAMS à base de LZ, histoire de ne pas polluer cette partie déjà très chargée ...)
J'en profite pour étudier le montage SRAM.1024 (il me reste une 512) ... avec mes notes, je devrais pouvoir faire un tuto "propre".
(Il faudrait sans doute ouvrir un nouveau topic pour les SRAMS à base de LZ, histoire de ne pas polluer cette partie déjà très chargée ...)
J'en profite pour étudier le montage SRAM.1024 (il me reste une 512) ... avec mes notes, je devrais pouvoir faire un tuto "propre".
Bien joué
Arf !!
Sur la MegaSCSI, la patte 28 du LZ est effectivement à la masse.
Sur ma SRAM.512, elle l'est également !

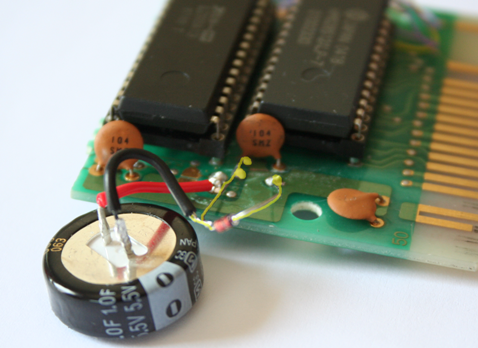

Sur cette image, les 3 zones jaunes arrondies représentent des soudures sur le PCB (l'image est moche, j'avoue...).
... et le pin 28 (/RD) du LZ est à la masse sur mon montage SRAM (et je dirais également sur le tien, mais tes photos sont dignes d'un parkinsonien !!
)
J'imagine que mettre le pin 28 du LZ à la masse sur une SRAM doit porter à conséquence ... oui .. mais quoi ?? Edité par SveN Le 03/04/2012 à 19h06
Sur la MegaSCSI, la patte 28 du LZ est effectivement à la masse.
Sur ma SRAM.512, elle l'est également !
Sur cette image, les 3 zones jaunes arrondies représentent des soudures sur le PCB (l'image est moche, j'avoue...).
... et le pin 28 (/RD) du LZ est à la masse sur mon montage SRAM (et je dirais également sur le tien, mais tes photos sont dignes d'un parkinsonien !!
)J'imagine que mettre le pin 28 du LZ à la masse sur une SRAM doit porter à conséquence ... oui .. mais quoi ?? Edité par SveN Le 03/04/2012 à 19h06
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
le dernier point est le plus important ( il faut reprendre les post d'avant a la page 10 )
la sram 512k x 8 n'as pas de signal CS a la pin 30 comme la SRAM 128k x 8
pas contre elle a bien le signal /CS a la pin 22 et le /OE a la pin 24
pour la sauvegarde des données dans les jeux il faut oublier , les cartouches avec sram de sauvegarde ont un esram supplémentaire avec un mode d'écriture déclenché par le bit MA qui est au dessus de la taille de la cartouche
la pin 28 doit être spécifique a la Mega-Scsi mais n'empéche pas la SRAM de fonctionner
en plus d'avoir parkinson je dois aussi être miro , a moins que tu ais le même APN que moi en tout cas la capa au 1er plan est bien nette
la sram 512k x 8 n'as pas de signal CS a la pin 30 comme la SRAM 128k x 8
pas contre elle a bien le signal /CS a la pin 22 et le /OE a la pin 24
pour la sauvegarde des données dans les jeux il faut oublier , les cartouches avec sram de sauvegarde ont un esram supplémentaire avec un mode d'écriture déclenché par le bit MA qui est au dessus de la taille de la cartouche
la pin 28 doit être spécifique a la Mega-Scsi mais n'empéche pas la SRAM de fonctionner
en plus d'avoir parkinson je dois aussi être miro , a moins que tu ais le même APN que moi
en tout cas la capa au 1er plan est bien nette
, existe-il un schéma spécifique pour les cartouches 256k ?
@Jipe : je parlais des montages à base de CARTOUCHE 256k .. j'ai par exemple un "Dragon quest 2" à recycler !!
Edité par
SveN
Le 05/04/2012 à 19h53
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
voila le brochage de la ROM 256k relevé sur une cartouche ( a vérifier quand même )
1 B5
2 A8
3 A7
4 A6
5 A5
6 A4
7 A3
8 A2
9 A1
10 GND
11 GND
12 /OE
13 D0
14 NC
15 D1
16 NC
17 D2
18 NC
19 D3
20 NC
21 +5V
22 D4
23 NC
24 D5
25 NC
26 D6
27 NC
28 D7
29 A0
30 GND
31 GND
32 B4
33 B3
34 B2
35 B1
36 B0
37 A12
38 A11
39 A10
40 A9
)1 B5
2 A8
3 A7
4 A6
5 A5
6 A4
7 A3
8 A2
9 A1
10 GND
11 GND
12 /OE
13 D0
14 NC
15 D1
16 NC
17 D2
18 NC
19 D3
20 NC
21 +5V
22 D4
23 NC
24 D5
25 NC
26 D6
27 NC
28 D7
29 A0
30 GND
31 GND
32 B4
33 B3
34 B2
35 B1
36 B0
37 A12
38 A11
39 A10
40 A9
Bon, me suis offert un nouveau fer à souder et j'ai fini le montage à "l'arrache" ..
C'est bien reconnu comme une ESE-S/RAM 512K.
MGLOAD fonctionne. J'ai créé une image de mon MSXDOS (v2.44) avec KSAVER; l'ai ensuite utilisée avec MGINST.
Cependant, le "Hardware type" affiché par MGINST est à ESE-RAM et pas à MEGA-SCSI !
A votre avis, quels sont les prérequis afin que la cartouche soit reconnue par MGINST en MEGA-SCSI ??
.. c'est parti pour de nouvelles investigations !! Edité par SveN Le 07/04/2012 à 15h18
C'est bien reconnu comme une ESE-S/RAM 512K.
MGLOAD fonctionne. J'ai créé une image de mon MSXDOS (v2.44) avec KSAVER; l'ai ensuite utilisée avec MGINST.
Cependant, le "Hardware type" affiché par MGINST est à ESE-RAM et pas à MEGA-SCSI !
A votre avis, quels sont les prérequis afin que la cartouche soit reconnue par MGINST en MEGA-SCSI ??
.. c'est parti pour de nouvelles investigations !! Edité par SveN Le 07/04/2012 à 15h18
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
j'ai commencé un peu
les textes d'affichage sont en 3D7 , 3F4 , 411 , 430 , 458 et l'adresse 25ED sert a passer la valeur suivant le périphérique trouvé
aprés je m'y perd dans les routines car le programme est prévu pour plusieurs SRAM on retrouve le 6000 de l'ascii et le 7FFE de la scc
mais si tu pouvais de ton coté nous faire le schéma que tu as appliqué au montage
les textes d'affichage sont en 3D7 , 3F4 , 411 , 430 , 458 et l'adresse 25ED sert a passer la valeur suivant le périphérique trouvé
aprés je m'y perd dans les routines car le programme est prévu pour plusieurs SRAM on retrouve le 6000 de l'ascii et le 7FFE de la scc
mais si tu pouvais de ton coté nous faire le schéma que tu as appliqué au montage

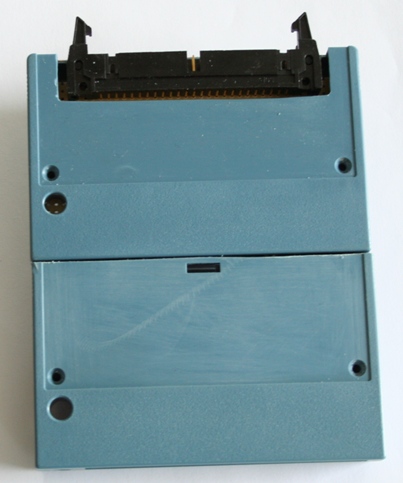

Ayant toujours peur de casser quelquechose lorsque je ballade le montage, je me suis décidé à l'habiller :
Afin d'éviter de découper ce "boitier", l'utilisation de supports tulipes sera proscrite. Donc, en route pour sacrifier une nouvelle cartouche !
Afin d'éviter de découper ce "boitier", l'utilisation de supports tulipes sera proscrite. Donc, en route pour sacrifier une nouvelle cartouche !
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
tu est bien parti mais attention quand même d'isoler les pattes de meccano qui sont conductrices
il existe 2 versions de MGINST 2.14 et 2.15 laquelle utilise tu , ( c'est pour le dessassemblage )
il existe 2 versions de MGINST 2.14 et 2.15 laquelle utilise tu , ( c'est pour le dessassemblage )
