Reprise du message précédent
tu peux essayer mais le décodage pour le MA17 utilise aussi le signal /RESET et le /SLTSL donc c'est pour cela qu'avec le MA19 je pense qu'il faut respecter ce systéme
Sur le montage 2x128k, le décodage du MA17 utilise certes les signaux /RESET et /SLTSL, la finalité étant d'activer l'un ou l'autre des CS des SRAMS (via les signaux CS0 et CS1 qui, vous en conviendrez, ne doivent JAMAIS être activés ou désactivés en même temps).

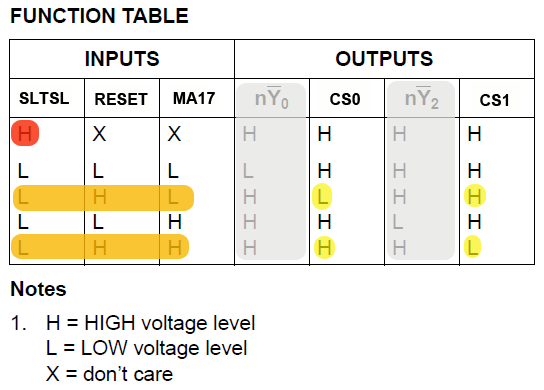

Voici la table de vérité du 74HC139 dans ce montage :
On s'aperçoit alors que :
Si le signal SLTSL est "haut", aucune SRAM n'est sélectionnée (et ce n'est sans doute pas souhaitable !!)
Le signal CS0 est le même que le signal MA17, et inversement pour le signal CS1. Ainsi, CS0 est activé si l'adressage s'effectue sur 18 bits (j'espère que vous me suivez .. eheh).
J'imagine que le signal RESET est invariablement à "haut" sur le 74HC139 afin d'effectuer la sélection de la "bonne" SRAM. Le signal SLTSL doit être à "bas" en permanence afin de permettre la sélection de la bonne SRAM.
Afin de me faire gagner du temps, pourriez vous m'indiquer les événements qui font changer d'état les signaux RESET et SLTSL sur un slot ?
Voici la table de vérité du 74HC139 dans ce montage :
On s'aperçoit alors que :
Si le signal SLTSL est "haut", aucune SRAM n'est sélectionnée (et ce n'est sans doute pas souhaitable !!)
Le signal CS0 est le même que le signal MA17, et inversement pour le signal CS1. Ainsi, CS0 est activé si l'adressage s'effectue sur 18 bits (j'espère que vous me suivez .. eheh).
J'imagine que le signal RESET est invariablement à "haut" sur le 74HC139 afin d'effectuer la sélection de la "bonne" SRAM. Le signal SLTSL doit être à "bas" en permanence afin de permettre la sélection de la bonne SRAM.
Afin de me faire gagner du temps, pourriez vous m'indiquer les événements qui font changer d'état les signaux RESET et SLTSL sur un slot ?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
le RESET ne changera d'état que sur appui du bouton reset ou par soft donc reste pareil le temps de l'utilisation
le SLTSL lui ne sera actif que sur appel du slot de la mega-scsi (1 ou 2 sur un msx normal) mais ce signal change d'état en permanence suivant les appels a la ram , au disque , a un périphérique situé dans un slot physique ou interne
le SLTSL lui ne sera actif que sur appel du slot de la mega-scsi (1 ou 2 sur un msx normal) mais ce signal change d'état en permanence suivant les appels a la ram , au disque , a un périphérique situé dans un slot physique ou interne
Bien, il faut donc garder le signal SLTSL afin d'activer la/les SRAM(s).
En n'utilisant qu'une seule SRAM.512, le signal MA19 est à "bas".. non ?
Les signaux RESET, MA19 et SLTSL arrivant sur l'74HC139 sont "actif bas" ou "actif haut" ?
En n'utilisant qu'une seule SRAM.512, le signal MA19 est à "bas".. non ?
Les signaux RESET, MA19 et SLTSL arrivant sur l'74HC139 sont "actif bas" ou "actif haut" ?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...

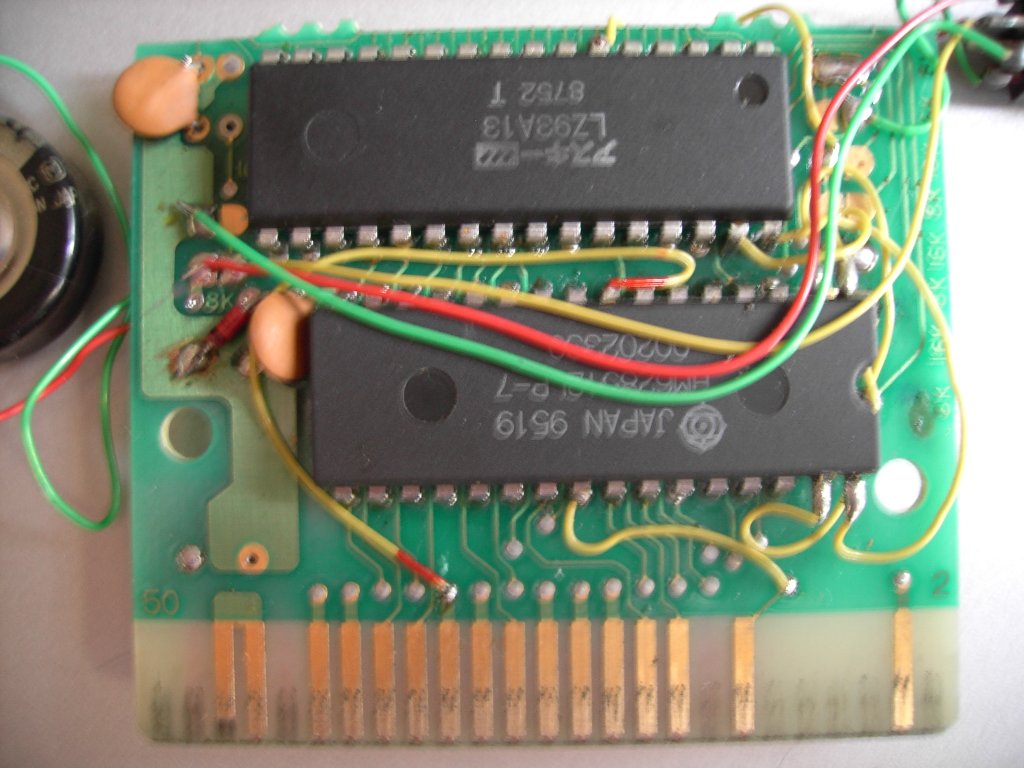

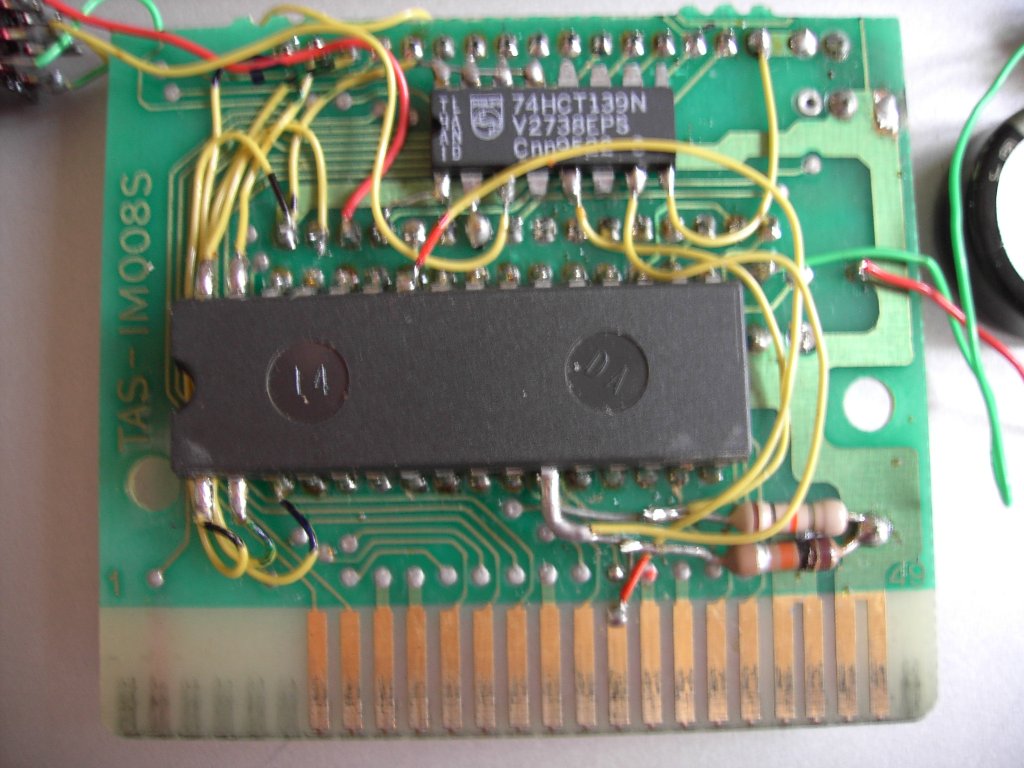

désolé pour les photos la batterie est a plat

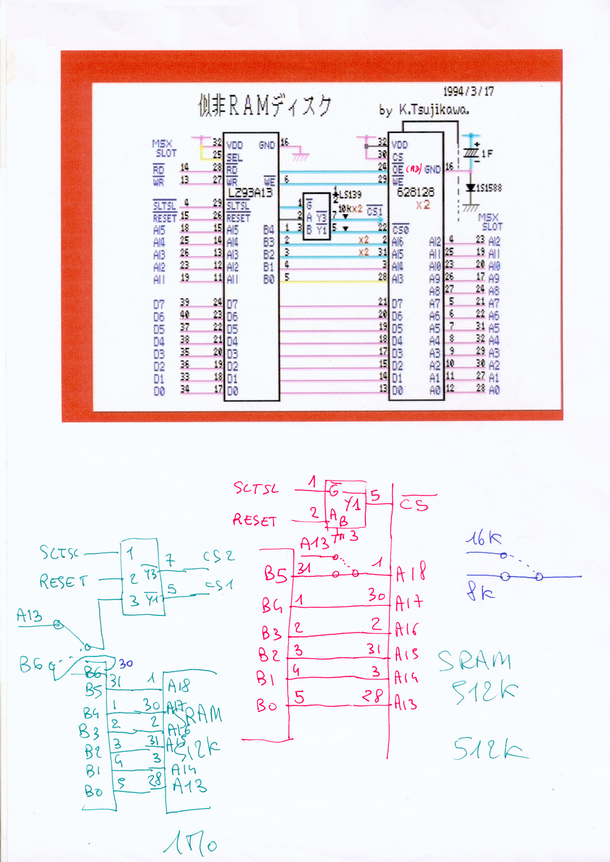

par contre j'ai retrouvé des croquis sur le montage 512k et 1024k a base de LZ
sur la 512k la patte 3 du LS139 est simplement mise a la masse
c'est la que je vois que j'ai encore du travail pour faire les schémas au propres
par contre j'ai retrouvé des croquis sur le montage 512k et 1024k a base de LZ
sur la 512k la patte 3 du LS139 est simplement mise a la masse
c'est la que je vois que j'ai encore du travail pour faire les schémas au propres

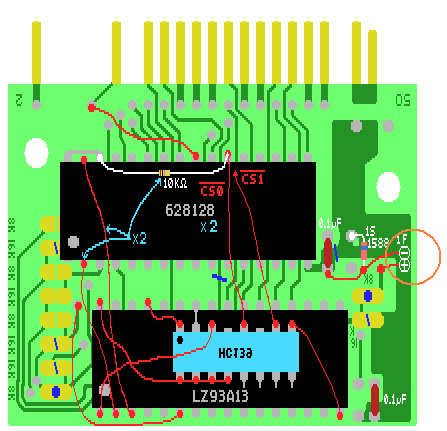

en attendant les photos voici un scan de la sram ascii chip LZ93A13
dans le cadre en haut la version de départ 256k avec 2 Sram 128K qui permet de voir les différences avec la mega-scsi
les modifs sont pour une version a mapper 8K et 16K , la 512k est en rouge ,la 1024k en vert
dans le cadre en haut la version de départ 256k avec 2 Sram 128K qui permet de voir les différences avec la mega-scsi
les modifs sont pour une version a mapper 8K et 16K , la 512k est en rouge ,la 1024k en vert
A sujet de la SRAM.2x128, voici ce que j'ai trouvé :
(il semblerait que deux condos aient été remplacés).
Edité par
SveN
Le 02/04/2012 à 17h51
(il semblerait que deux condos aient été remplacés).
Edité par
SveN
Le 02/04/2012 à 17h51
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Montage SRAM.512 sur PCB à base de LZ en cours.
Je m'aperçois que, sur le PCB, le pin 8 (0-7F) du LZ est directement relié au pin 22 (/CS) de la SRAM. Je n'avais pas coupé la piste les reliant et c'est peut-être l'origine de mes déboires !!
@Jipe : cette piste est-elle bien coupée sur tes montages SRAM et MegaSCSI ?
Je m'aperçois que, sur le PCB, le pin 8 (0-7F) du LZ est directement relié au pin 22 (/CS) de la SRAM. Je n'avais pas coupé la piste les reliant et c'est peut-être l'origine de mes déboires !!
@Jipe : cette piste est-elle bien coupée sur tes montages SRAM et MegaSCSI ?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
le 8 du LZ ne bippe pas avec le 22 /CS donc cette piste est bien coupée sur ma SRAM 1024K (mais pas visible j'ai du coupé sous la sram)
pour la SCSI trop tard elle est refermée mais le montage de base étant identique ça doit être pareil
pour la SCSI trop tard elle est refermée mais le montage de base étant identique ça doit être pareil

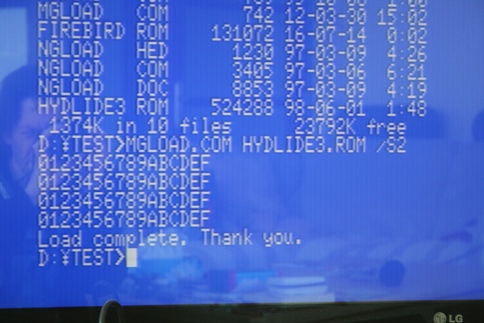

voici voilà :
(Il faudrait sans doute ouvrir un nouveau topic pour les SRAMS à base de LZ, histoire de ne pas polluer cette partie déjà très chargée ...)
J'en profite pour étudier le montage SRAM.1024 (il me reste une 512) ... avec mes notes, je devrais pouvoir faire un tuto "propre". Edité par SveN Le 03/04/2012 à 16h13
(Il faudrait sans doute ouvrir un nouveau topic pour les SRAMS à base de LZ, histoire de ne pas polluer cette partie déjà très chargée ...)
J'en profite pour étudier le montage SRAM.1024 (il me reste une 512) ... avec mes notes, je devrais pouvoir faire un tuto "propre". Edité par SveN Le 03/04/2012 à 16h13
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
