TheWhipMaster, tu peux nous mâcher un peut plus le boulot :oups

Tu mets ces composant dans la cartouches avant la nappe ?
Tu en met 4 ? 4x8=32 donc toutes les broches ne sont pas bufferisées ?
On peut utiliser des 74LS245 pour éviter le condensateur ?
Merci par avance

Igal je jette un coup d'œil ;)
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 06/01/2012 à 18h58
Sauf erreur, il y a 30 signaux sur le schéma!

GND et +5Volts n'ont en pas besoin biensur ;)



Edit:
D0 à D7 => 8
A0 à A15 => 16
READ
WRITE
RESET
BUSDIR
REFRESH
SLOT SELECT

Pour un total de 30 signaux.



Edité par igal Le 06/01/2012 à 19h03


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10318

Le 06/01/2012 à 19h05
une petite précision pour les buffers

les adresses vont dans un seul sens donc ç'est facile a faire

les données doivent changer de sens suivant la lecture ou l'écriture c'est le role du /BUSDIR de gérer ça

on en rediscute quand j'ai un peu plus de temps

sur le 8280 le slot est déja amplifié si on regarde bien le schéma ;)


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 06/01/2012 à 19h30
Sur le schéma il y a 30 signaux en effet mais la totalité du port (sauf SLTS et BUSDIR) est relié aux slots.
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 06/01/2012 à 19h51
Un petit correctif sur les signaux A14 et A15 que j'avais pas relié à U3 Pin 14 et U3 Pin 2.



@FabF:
30 signaux + 2 fois +5V et 2 fois Gnd, il reste donc 16 signaux.

Pin 50 => -12V => inutile.
Pin 49 => Soundin => inutile.
Pin 48 => +12V => inutile.
Pin 46 => SW2 => inutile.
Pin 44 => SW1=> inutile.
Pin 42 => Clock => Je sais pas...(faut voir avec les pros :D )
Pin 16 => RSV => non connecté donc => inutile.
les autres signaux, faut demander à Jipe ou Thewipemaster...Mais y a fort à parier qu'ils servent pas du tout. Peut être grâce au Mapper :gne Edité par igal Le 07/01/2012 à 12h30


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 06/01/2012 à 20h11
Je vois bien ça comme ça aussi mais je me méfie.
TheWhipMaster pourra nous confirmer le fonctionnement des buffers avec 74HTC245
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 07/01/2012 à 09h59
@Fabf: Un extrait de l’excellent site => http://www.faq.msxnet.org/connector.html
Il me semble que Jipe à posté le Pinout du Slot Msx en PDF ou XML à retrouver dans une ruelle du village ;)

1 ROM addresses 4000-7FFF select signal
2 ROM addresses 8000-BFFF select signal
3 ROM addresses 4000-BFFF select signal (for 256k ROM)
4 Slot select signal
5 Reserved signal line - use inhibited
6 Refresh cycle signal
7 CPU's WAIT request signal
8 Interrupt request signal to CPU
9 Signal expressing CPU fetch cycle
10 This signal controls direction of external databus buffer .Cartridges are selected and L level is output from each cartridge at data transmission time
11 I/O request signal
12 Memory request signal
13 Write timing signal
14 Read timing signal
15 System reset signal
16 Reserved signal line - use inhibited
17 Address bus signals
18 Address bus signals
19 Address bus signals
20 Address bus signals
21 Address bus signals
22 Address bus signals
23 Address bus signals
24 Address bus signals
25 Address bus signals
26 Address bus signals
27 Address bus signals
28 Address bus signals
29 Address bus signals
30 Address bus signals
31 Address bus signals
32 Address bus signals
33 Data bus signals
34 Data bus signals
35 Data bus signals
36 Data bus signals
37 Data bus signals
38 Data bus signals
39 Data bus signals
40 Data bus signals
41 Signal ground
42 CPU clock 3.579545MHz
43 Signal ground
44 For insertion/removal protect
45 +5V power source
46 For insertion/removal protect
47 +5V power source
48 +12V power source
49 Sound input signal (-5bdm)
50 -12V power source

Cette liste sous la main évite bien des erreurs ;)


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 09/01/2012 à 21h10
Igal, j'ai pensé à un truc pour les composants du slot expander.
Si vraiment tu manque de place, tu peux les mettre sur une carte dans un 7ieme slot câblé à 100%
Ca parait bizarre comme idée mais moi ça me plait bien :lol
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 09/01/2012 à 21h48
C'est une idée comme une autre.

Je pense que ça reste jouable niveau place.
J'ai commandé une nappe IDE 80 Pins. Elle devrait être mono-brin et de bonne qualité.
C'est la raison pour laquelle j'ai passé un temps fou à trouver un montage avec le plus grand nombre de fils parallèles ;)

La seule chose qui m'inquiète, c'est la "déperdition" des données.
Amplifier les signaux avec 4 LS 245 en plus sur la bakélite pourrait être plus délicat.
J'ai jeté un oeil dans mon 8250, il y en a 2. Un d'origine (juste à coté du port cartouche), et un autre monté par prescription médicale du Toubib du Village :sick
Le second c'est pour la réparation du port imprimante.

Mon problème pour le moment, c'est les composants qu'arrivent pas, ceux qui se perdent et les litiges qui font chi.. :@
J'attends 4 bobines de Kinars en 4 couleurs différentes et plein d'autre trucs...
J'essaierai de faire un Tuto détaillé.

Demain, je ferais des photos avec certains composants en place histoire de se faire une idée plus précise.


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 09/01/2012 à 21h58
Ha les composants, c'est la merde
Impossible de trouver un magasin qui a tout, résultat des commandes qui viennent des 4 coins du monde

J'ai hâte de voir comment tu vas t'y prendre ;)
TheWhipMaster Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 27/11/2011 à 09h13

Messages: 579

Le 11/01/2012 à 21h37
Citation :
TheWhipMaster pourra nous confirmer le fonctionnement des buffers avec 74HTC245

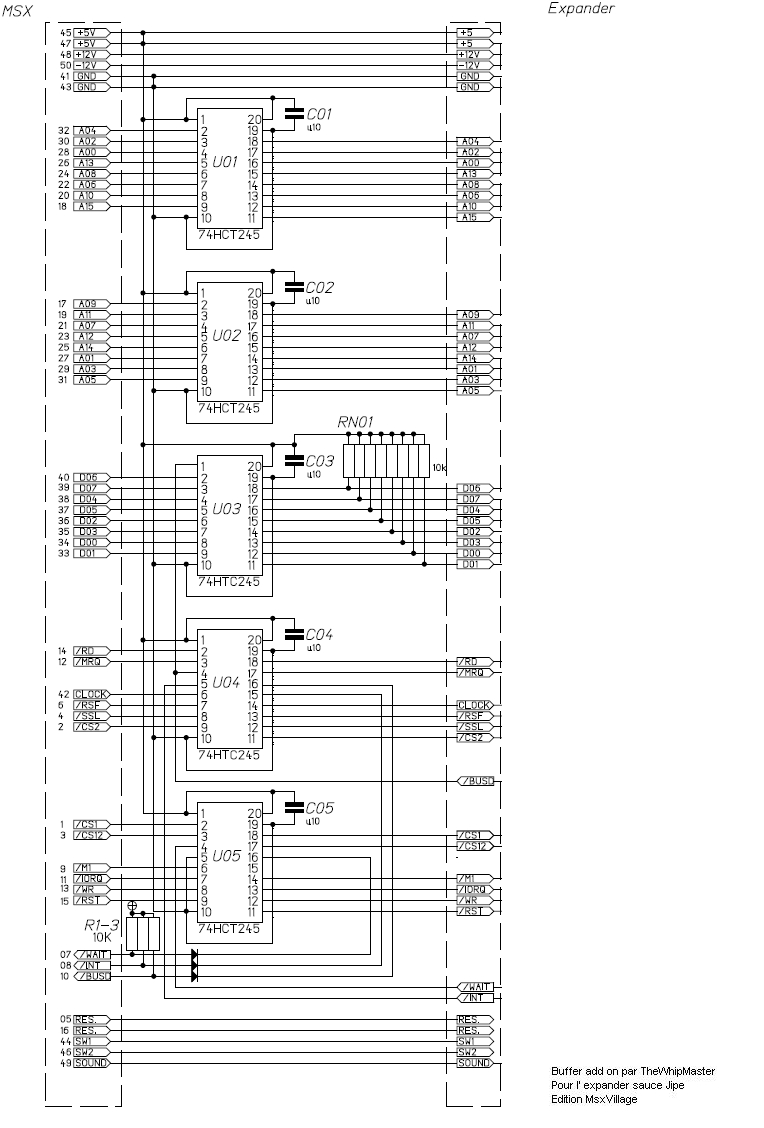

Plutot que des mots voici un dessin :fou

Edité par TheWhipMaster Le 12/01/2012 à 18h45


HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 12/01/2012 à 13h49
Salut TheWipMaster.

Très cool ton "Buffer Add-On".

J'ai voulu m'y coller pour dessiner l'implantation, mais impossible de voir les caractères qui décrivent les différents signaux :oups
C'est illisible :oups

Peux réintitulé les signaux avec de plus gros caractères? (Ecrit en un peu plus gros juste à coté devrait suffire ;) )


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10318

Le 12/01/2012 à 19h00
je le connais c'est le schéma du slotx8 de pablotronic , j'en ai un en panne appartenant a gradius

tu met quoi comme diodes ?


:noel
Site web
TheWhipMaster Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 27/11/2011 à 09h13

Messages: 579

Le 12/01/2012 à 19h54
Citation :
c'est le schéma du slotx8 de pablotronic


Oui c 'est la version que j'ai modifié pour produire la V3 (Paul a fait 2 x V1 , Rob 20 x V2 et moi 10 x V3 +4 or)



Pour les diodes cela dépend la provenance et model, si tu as une photo je peux t aider a le dépanner, d'ailleurs quel est le comportement de l'expandeur de Gradius ?


HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10318

Le 12/01/2012 à 21h27
les cartouches ne démarrent que dans un seul slot étendu malgré le remplacement des composants

une diode bleue repérée 8a7 était cassée , j'ai mis une 1n4148 a la place

depuis il est au placard

il a aussi un peu souffert du dessoudage et a quelques straps

je ne vois pas de version dessus


:noel
Site web
TheWhipMaster Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 27/11/2011 à 09h13

Messages: 579

Le 12/01/2012 à 22h05
Citation :
les cartouches ne démarrent que dans un seul slot étendu malgré le remplacement des composants


As tu remplace le 74HCT21 et les résistances R08 a R11 ?



Citation :
une diode bleue repérée 8a7 était cassée


Je pense que c'est une sunrise , perso je te conseille de remplacer les diodes par des Bat 42 (c'est une des modifications de mon model, ce qui stabilise pas mal la bete :top )


HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
