Reprise du message précédent
Je serais pas contre mais la OPL3 doit être plus compliqué à faire au niveau soudure
Jipé j'ai installé les leds sur mon expander
Il manque le VCC aux anodes sur ton schéma
Reste plus qu'à le mettre en boite ...
Il manque le VCC aux anodes sur ton schéma
Reste plus qu'à le mettre en boite ...
igal :
Plutôt qu'une FmPac, que pense tu de l'OPL 3 j'ai vu ça je sais plus trop ou
je crois que c'est compatible Moonsound en plus!
je crois que c'est compatible Moonsound en plus!
J'espère ne pas dire de conneries :
FM-PAC et Music module = OPL2
Yamaha FG-05 = OPL3
Moonsound = OPL4
L'OLP4 à 2 fois plus d'opérateurs que l'OPL3. À part ça, c'est compatible.
Citation :
J'espère ne pas dire de conneries :
J'espère ne pas dire de conneries :
quelques unes
Alors pour faire simple :
OPL : puce Y8950 : MSX Audio (Music Module...) 2 opérateurs, 9 canaux max.
OPLL (Light) : puce YM2143 : MSX Music (FMPAC...) 2 opérateurs, 9 canaux max.
OPL2 : puce YM3812 (Adlib, Sound Blaster 1.0) 2 opérateurs, 9 canaux max.
OPL3 : puce YMF262 (Sound blaster 16) 2 ou 4 opérateurs, 18 canaux max.
OPL4 : puce YMF278 (Moonsound) 2 ou 4 opérateurs, 18 canaux max.
OPM : puce YM2151 (SFK01, SFG01 et SFG05 ver.1) 4 opérateurs, 8 canaux.
OPP : puce YM2164 (SFG05 ver.2) 4 opérateurs, 8 canaux.
PS : d'un point de vue purement synthese FM, l'OPM est un poil au dessus de l'OPL4 car ce dernier ne peut faire au max que 6 canaux avec 4 opérateurs.
Bref, les cartouches Yamaha et les micros CX5/7 restent donc ce qui se fait de mieux en synthé FM sur MSX (équivalent aux Sharp X1, X68000) Edité par popolon Le 06/12/2011 à 08h18
tout, tout, tout, vous saurez tout sur la zizi...que
J'suis de la partie
On est bien d'accord, après avoir passé en revu le cour des post, Ce schéma est valide en tous points et peut être complété avec un jeu de Led et quatre interrupteurs!
A venir la fusion des interrupteurs et leds sur le même schéma puis le design de l'implantation.
@Jipe:
1) Tu m'avais expliqué que l'expander de Gilberto comporte des Réseaux de résistances qui lui permettent de travailler avec une grande longueur de nappe.
2) J'imagine que le principe est le même pour le SCSI
3) C'est applicable sur ton Schéma ?
Liste des composants requis:
1) Plaque de teste (12 X 18).
2) Slot Edge 50 X 6. (4 slot étendus et 2 slot I/O)
3) Connecteur E10 50 Pins Angle droit.
4) Nape 50
5) Les LS au nombre de 9 au total.
74 LS 08 X 1 => U9 A et B.
74 LS 11 X 1 => U5 A,B et C.
74 LS 32 X 1 => U7 A et B.
74 LS 133 X 1 => U6.
74 LS 139 X 1 => U4 A et B.
74 LS 273 X 1 => U1.
74 LS 352 X 1 => U3.
74 LS 540 X 1 => U2.
74 LS 00 X 1 => U 8 A et B.
Un Expander X4 + 2 I/O ce serait cool
A venir le design de l'implantation
@Fabf: Si t'as des infos en retour, n'hésite pas
Edité par
igal
Le 03/01/2012 à 17h23
On est bien d'accord, après avoir passé en revu le cour des post, Ce schéma est valide en tous points et peut être complété avec un jeu de Led et quatre interrupteurs!
A venir la fusion des interrupteurs et leds sur le même schéma puis le design de l'implantation.
@Jipe:
1) Tu m'avais expliqué que l'expander de Gilberto comporte des Réseaux de résistances qui lui permettent de travailler avec une grande longueur de nappe.
2) J'imagine que le principe est le même pour le SCSI
3) C'est applicable sur ton Schéma ?
Liste des composants requis:
1) Plaque de teste (12 X 18).
2) Slot Edge 50 X 6. (4 slot étendus et 2 slot I/O)
3) Connecteur E10 50 Pins Angle droit.
4) Nape 50
5) Les LS au nombre de 9 au total.
74 LS 08 X 1 => U9 A et B.
74 LS 11 X 1 => U5 A,B et C.
74 LS 32 X 1 => U7 A et B.
74 LS 133 X 1 => U6.
74 LS 139 X 1 => U4 A et B.
74 LS 273 X 1 => U1.
74 LS 352 X 1 => U3.
74 LS 540 X 1 => U2.
74 LS 00 X 1 => U 8 A et B.
Un Expander X4 + 2 I/O ce serait cool
A venir le design de l'implantation
@Fabf: Si t'as des infos en retour, n'hésite pas
Edité par
igal
Le 03/01/2012 à 17h23

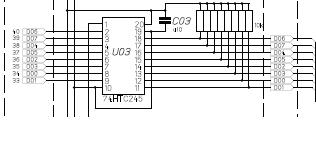

as tu pense a utiliser des 74HTC245 ? (temps de propagation hc 7 ns hct 10ns )
Disons comme sur le schema si dessous
Edité par
TheWhipMaster
Le 03/01/2012 à 18h07
Disons comme sur le schema si dessous
Edité par
TheWhipMaster
Le 03/01/2012 à 18h07
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Ha enfin quelqu'un qui s'y colle
Tu fais bien Igal car c'est un super slot expander que nous a pondu Jipé
Je ne l'ai encore jamais mis en défaut (contrairement au Gdos)
Pour ce qui est des retours, rien à signaler à par le VCC aux anodes (point commun des leds)
Je ne peux pas t'en dire plus pour la longueur de la nappe car j'ai pas eu le temps de la faire.
Tel qu'il est, il se connecte bien sur 8245-8250-HBF1-TurboR, donc convient à mes MSX préférés.
Il monte aussi sur le V20 mais celui là je le déteste
Sinon tu compte mettre ou les composants, avant ou après la nappe ?
Les résultats risquent d'être différents
Bonne chance et crois moi ça vaut vraiment le coup
Tu fais bien Igal car c'est un super slot expander que nous a pondu Jipé
Je ne l'ai encore jamais mis en défaut (contrairement au Gdos)
Pour ce qui est des retours, rien à signaler à par le VCC aux anodes (point commun des leds)
Je ne peux pas t'en dire plus pour la longueur de la nappe car j'ai pas eu le temps de la faire.
Tel qu'il est, il se connecte bien sur 8245-8250-HBF1-TurboR, donc convient à mes MSX préférés.
Il monte aussi sur le V20 mais celui là je le déteste
Sinon tu compte mettre ou les composants, avant ou après la nappe ?
Les résultats risquent d'être différents
Bonne chance et crois moi ça vaut vraiment le coup
Hé Hé...
Moi aussi j'ai le Gilberto Slot Expander.
Je reste quand même convaincu qu'il peut être très utile, pourvu que l'on comprenne ses limitations.
D'ailleurs, j'ai pour idée une refonte complète de ce périphérique beaucoup trop peu fiable à cause des composants d'occasion recyclés par Gilberto.
Même l'étain est pourri! Enfin bref...j'y consacrerait du temps cet été je pense
Pour en revenir à ta question, je n'ai pas encore défini le positionnement d'autant qu'il faut caser:
9 composants actifs 144 Pins à souder.
6 X 50 soudures pour les Slots 300 Pins.
1 X 50 soudures pour le connecteur IDC.
Avec les Leds et les interrupteurs, on dépasse largement les 500 soudures et 24 composants (au total) à placer.
Pour ce qui est de la stratégie de montage:
Le point positif, c'est qu'il n'y à que 8 fils à connecter au 4 Slot étendus.
Pour les 6 slots, disons qu'il ne demandent rien de plus qu'à être reliés point à point sur 48 signaux.
Seuls BusDir 1,2,3 et 4 ainsi que SltSel 1,2,3 et 4 devront être placés précisément.
J'essais de faire un premier dessin puis je posterai
Moi aussi j'ai le Gilberto Slot Expander.
Je reste quand même convaincu qu'il peut être très utile, pourvu que l'on comprenne ses limitations.
D'ailleurs, j'ai pour idée une refonte complète de ce périphérique beaucoup trop peu fiable à cause des composants d'occasion recyclés par Gilberto.
Même l'étain est pourri! Enfin bref...j'y consacrerait du temps cet été je pense
Pour en revenir à ta question, je n'ai pas encore défini le positionnement d'autant qu'il faut caser:
9 composants actifs 144 Pins à souder.
6 X 50 soudures pour les Slots 300 Pins.
1 X 50 soudures pour le connecteur IDC.
Avec les Leds et les interrupteurs, on dépasse largement les 500 soudures et 24 composants (au total) à placer.
Pour ce qui est de la stratégie de montage:
Le point positif, c'est qu'il n'y à que 8 fils à connecter au 4 Slot étendus.
Pour les 6 slots, disons qu'il ne demandent rien de plus qu'à être reliés point à point sur 48 signaux.
Seuls BusDir 1,2,3 et 4 ainsi que SltSel 1,2,3 et 4 devront être placés précisément.
J'essais de faire un premier dessin puis je posterai
Citation :
Avec les Leds et les interrupteurs, on dépasse largement les 500 soudures et 24 composants (au total) à placer.
Pas de panique , sur les slot expander 8X que j ai construit il y a 934 soudures
donc tu t'en sort pas mal
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Visiteur
Vagabond
Message : 0
TheWhipMaster :
as tu pense a utiliser des 74HTC245 ? (temps de propagation hc 7 ns hct 10ns )
Disons comme sur le schema si dessous
Disons comme sur le schema si dessous
Je sais pas si c'est pour moi, mais...C'est pour amplifier les signaux?
C'est un montage générique?
Je veux dire par la! Est ce qu'il faut appliquer cela à tous les signaux ou juste pour D0 à D7 ?
Autrement, C'est un CI en remplacement de quelle Unité?
J en ai utilise 4 pour chacun des slot expanders!
en effet l'avantage de faire un slot expander en deux partis , est de mettre dans une cartouche 4x245. Car les 245 sont des transceiver non inversé 3 états. Donc cela permet de faire effet buffer .
en effet l'avantage de faire un slot expander en deux partis , est de mettre dans une cartouche 4x245. Car les 245 sont des transceiver non inversé 3 états. Donc cela permet de faire effet buffer .
HB-F700F(X2),A1GT,Altera DE1 + slots , Sunrise IDE CF,FMPAC, Music Module,Slot expander 8X (X3) ,PlaySoniq, et autres
Après plusieurs jours de travail, voici la première version de l'implantation:
(Peut être quelques erreurs! N'hésitez pas)
En attendant de recevoir certains composants
Image inutile.. Edité par igal Le 07/01/2012 à 12h51
(Peut être quelques erreurs! N'hésitez pas)
En attendant de recevoir certains composants
Image inutile.. Edité par igal Le 07/01/2012 à 12h51
TheWhipMaster, tu peux nous mâcher un peut plus le boulot
Tu mets ces composant dans la cartouches avant la nappe ?
Tu en met 4 ? 4x8=32 donc toutes les broches ne sont pas bufferisées ?
On peut utiliser des 74LS245 pour éviter le condensateur ?
Merci par avance
Igal je jette un coup d'œil
Tu mets ces composant dans la cartouches avant la nappe ?
Tu en met 4 ? 4x8=32 donc toutes les broches ne sont pas bufferisées ?
On peut utiliser des 74LS245 pour éviter le condensateur ?
Merci par avance
Igal je jette un coup d'œil
