L'atelier Slot Expander
Les slots 3 et 4 fonctionnent bien à present
Mais toujours pas le 1 et 2
Courage on tiens le bon bout
Mais toujours pas le 1 et 2
Courage on tiens le bon bout
Si ça peut aider :
opf détecte le subslot 4 en subslot 2 et le subslot 3 en subslot 3
Comme dans le schéma du slot expander X2
A vrai dire si les subslots sont dans le désordre ça me dérange pas tant que j'en ai 4
Edité par
Fabf
Le 06/11/2011 à 17h50
opf détecte le subslot 4 en subslot 2 et le subslot 3 en subslot 3
Comme dans le schéma du slot expander X2
A vrai dire si les subslots sont dans le désordre ça me dérange pas tant que j'en ai 4
Edité par
Fabf
Le 06/11/2011 à 17h50
le décodage employé ne décode que 2 slots d'aprés un simulation rapide
il faut que je regarde avec l'autre schéma pour voir si on peut vraiment le passer en X4
sinon tu peux avoir 2 slots étendus et 2 slot I/O avec ta carte
mais ça c'est en dernier recours
il faut que je regarde avec l'autre schéma pour voir si on peut vraiment le passer en X4
sinon tu peux avoir 2 slots étendus et 2 slot I/O avec ta carte
mais ça c'est en dernier recours
Ok regarde si on peux pas le passer en 4x
j'ai encore de la place si il faut rajouter des composants
Pour les slots I/O j'ai pas encore bien compris ce qu'on peut y mettre dessus mais je crois que c'est foutu avec tout ce qui a une ROM non ? Edité par Fabf Le 06/11/2011 à 18h13
j'ai encore de la place si il faut rajouter des composants
Pour les slots I/O j'ai pas encore bien compris ce qu'on peut y mettre dessus mais je crois que c'est foutu avec tout ce qui a une ROM non ? Edité par Fabf Le 06/11/2011 à 18h13
Au pire on fera comme ça, ça ira toujours pour une extension de RAM

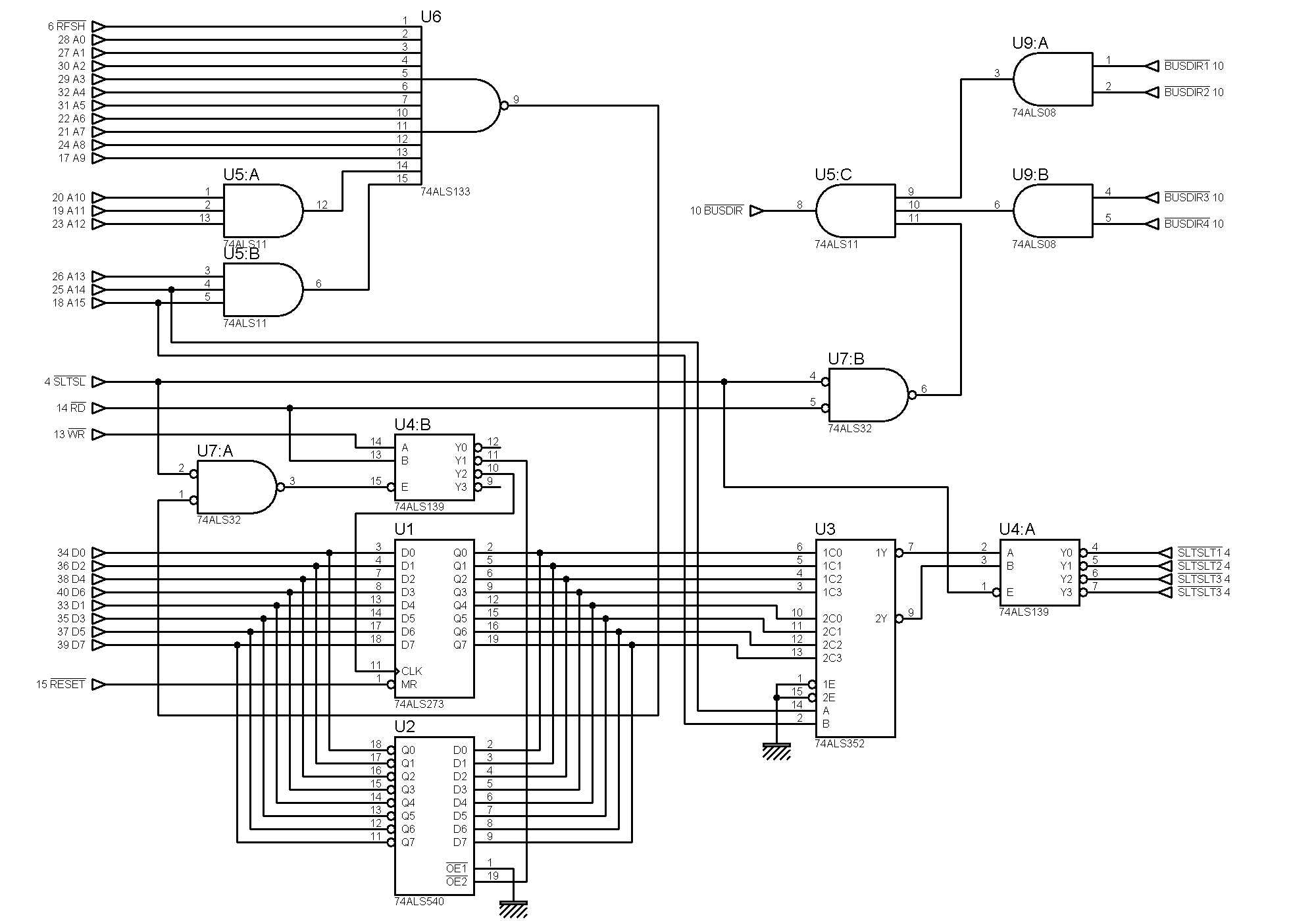

voila j'ai fait un mix avec d'autres schémas
il faut que tu dessoudes 1 et 3 du LS139
sur 1 tu soudes le /SLTSL (4)
sur 3 le 9 de U3 (2Y)
tu dessoudes le 15 du LS352 et a la place tu relie la patte a la masse ( ex: le 1)
il faut que tu dessoudes 1 et 3 du LS139
sur 1 tu soudes le /SLTSL (4)
sur 3 le 9 de U3 (2Y)
tu dessoudes le 15 du LS352 et a la place tu relie la patte a la masse ( ex: le 1)
en fait il y a un autre piége le 74LS352 a ses sorties inversés par rapport au 74LS153 utilisé dans les autres montages
voir le data sheet : http://www.skot9000.com/ttl/datasheets/352.pdf
il faut donc inverser les 2 signaux 1Y et 2Y a l'aide de portes logiques
par exemple avec 2 portes de 74LS00
sur la premiére on relie le signal de 1Y du 352 sur les pin 1 et 2 et on cable le 3 vers le A du 139
sur la seconde on relie le signal de 2Y du 352 sur les pin 4 et 5 et on cable le 6 vers le A du 139
voir le data sheet : http://www.skot9000.com/ttl/datasheets/352.pdf
il faut donc inverser les 2 signaux 1Y et 2Y a l'aide de portes logiques
par exemple avec 2 portes de 74LS00
sur la premiére on relie le signal de 1Y du 352 sur les pin 1 et 2 et on cable le 3 vers le A du 139
sur la seconde on relie le signal de 2Y du 352 sur les pin 4 et 5 et on cable le 6 vers le A du 139
Ben dis donc ça a pas trainé Jipé
Je teste demain car aujourd'hui je suis rentré tard
Par contre tu dis de mettre LS352-14 à la masse et sur le schéma c'est 15 qui l'est
Tu confirme le schéma ?
Merci beaucoup pour ta rapidité
Je teste demain car aujourd'hui je suis rentré tard
Par contre tu dis de mettre LS352-14 à la masse et sur le schéma c'est 15 qui l'est
Tu confirme le schéma ?
Merci beaucoup pour ta rapidité
J'étais descendu chercher un LS00 et puis je me suis dis 2-3 soudures y en a pas pour long
Résultat des courses :
Jipé gagne le quarté et dans l'ordre en plus
Ca marche nickel et les subslots sont bien dans l'ordre de 0 à 3
Merci Jipé tu est en AS
Une petite photo pour la route : megaflashrom - interface SD - FMPAC - BEER 202
Je vais faire de beaux rêves
Résultat des courses :
Jipé gagne le quarté et dans l'ordre en plus
Ca marche nickel et les subslots sont bien dans l'ordre de 0 à 3
Merci Jipé tu est en AS
Une petite photo pour la route : megaflashrom - interface SD - FMPAC - BEER 202
Je vais faire de beaux rêves
Moa j'dis qu'ya maîtrise dans les chaumières.
Pas mal le coup du briquet.
Pour ceux qui fument pas, tu crois qu'on peut faire pareil avec un verre à liqueur?
L'abus de MSX peut provoquer des trucs bizarres dans la tête.
Pas mal le coup du briquet.
Pour ceux qui fument pas, tu crois qu'on peut faire pareil avec un verre à liqueur?
L'abus de MSX peut provoquer des trucs bizarres dans la tête.
