L'atelier [Réglé] Montage 4mo sur un NMS-8250 MSX2 Philips Soit 32 fois + de mémoire !
Reprise du message précédent
Avec un peu de retard, la collection printemps été 2011
Pour en voir sous d'autres angles:
http://img857.imageshack.us/img857/3458/028ss.jpg
http://img651.imageshack.us/img651/6130/027nob.jpg
http://img703.imageshack.us/img703/5318/025ks.jpg
http://img197.imageshack.us/img197/8407/026jy.jpg
http://img339.imageshack.us/img339/6859/024op.jpg
http://img810.imageshack.us/img810/29/023qn.jpg
http://img221.imageshack.us/img221/4651/022oz.jpg
Je pense que l'on voit bien sous tous les angles "où" va "quoi"!
Pas pu mieux faire avec un Iphone! (Je retrouve plus le chargeur de mon Appareil Photo
)Ca explique la soudaine mauvaise qualité des photos soudainement
Si vous avez des question
Edité par
igal
Le 21/05/2011 à 14h01
@Igal: pour les l8 l9 l10 tu ne peux pas te tromper, normalement ce sont les seuls qui reste disponible sur la ls157 du ic147
Il faut relier les 2 A8 A9 A10 sur la LS157 du IC147. Relie à la LS157 Les L8 au 4, L9 a la 7 et la L10 a la 9
Amuse toi bien
ps: Les soudures de tes RAMS sont bonnes.
ps2: Tu viens de me donner une idée, je vais refaire mon prochain montage avec des supports a lyre soudé sur la carte mère, mes ram seront soudé sur des support tulipe comme toi et jipé, et elles viendront s'enficher sur les lyres. C'est sur je m’embêterais moins qu'avec mon montage "petite araignée"
ps3:Par contre Igal, une photo devrait suffire non
c'est pas une manequin, tu surcharge le post
en tout cas c'est du bon boulot
Edité par
MSXlegend
Le 21/05/2011 à 07h56
Il faut relier les 2 A8 A9 A10 sur la LS157 du IC147. Relie à la LS157 Les L8 au 4, L9 a la 7 et la L10 a la 9
Amuse toi bien
ps: Les soudures de tes RAMS sont bonnes.
ps2: Tu viens de me donner une idée, je vais refaire mon prochain montage avec des supports a lyre soudé sur la carte mère, mes ram seront soudé sur des support tulipe comme toi et jipé, et elles viendront s'enficher sur les lyres. C'est sur je m’embêterais moins qu'avec mon montage "petite araignée"
ps3:Par contre Igal, une photo devrait suffire non
c'est pas une manequin, tu surcharge le post en tout cas c'est du bon boulot
Edité par
MSXlegend
Le 21/05/2011 à 07h56
igal :
Ci dessous une particularité détaillée par MsxLégend.

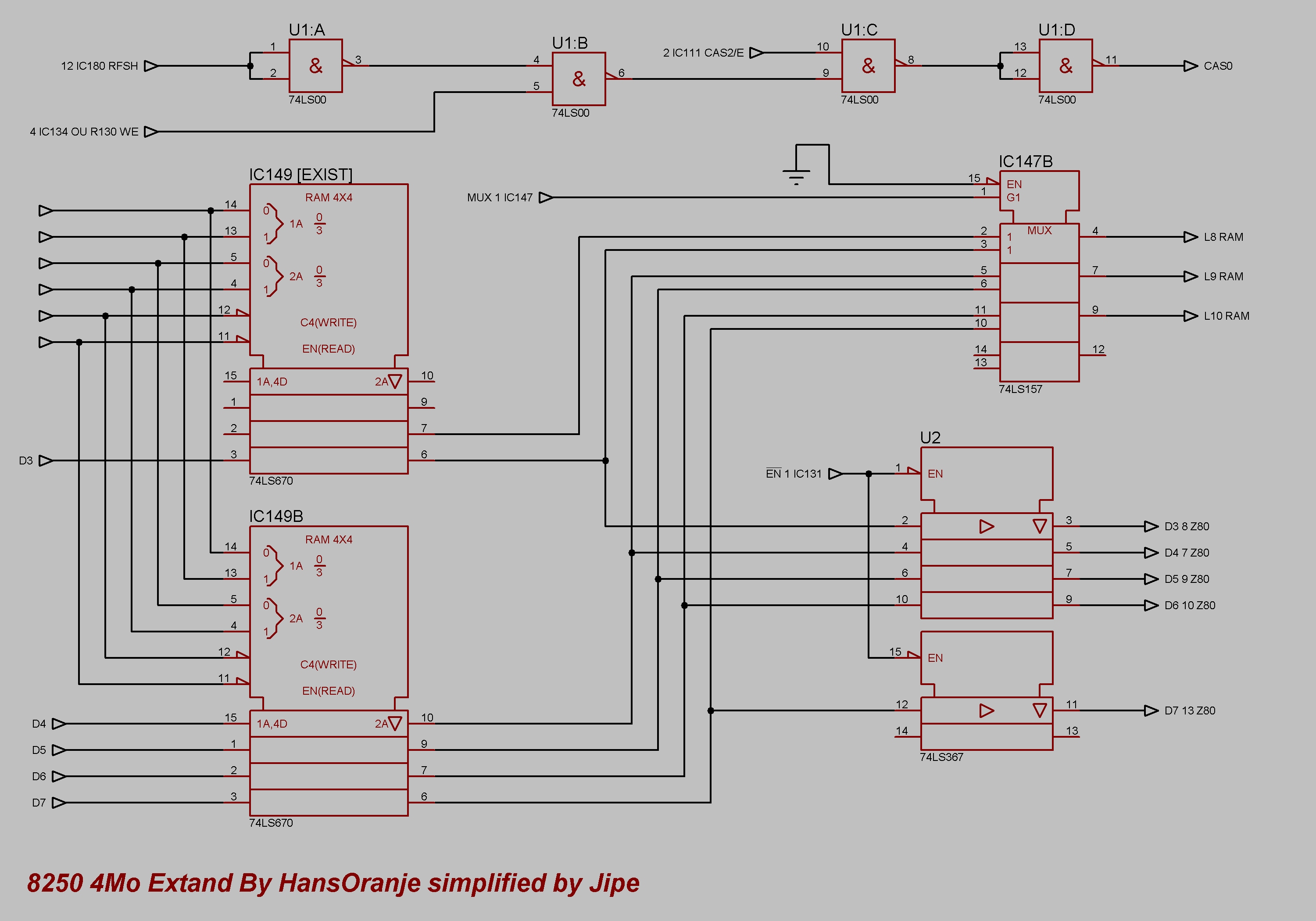

Nb: La particularité est dans le fait que le schéma indique un montage sur deux niveaux!
Ci dessous une particularité détaillée par MsxLégend.
Nb: La particularité est dans le fait que le schéma indique un montage sur deux niveaux!
J'ai relu le post et il y a une petite erreur, les schemas m'ont été donné par Maitre Jipé, je n'ai rien fait
Edité par
MSXlegend
Le 21/05/2011 à 08h03
j aime ce que tu fait
Bonsoir à tous.
Merci pour vos encouragements, ça fait très plaisir.
J'ai terminé le montage 4Mo, et malheureusement, j'ai un écran noir.
Concrètement, j'allume, le tv bascule en mode vidéo, écran noir et puis rien
Pas de mouvements du lecteurs, pas de clignotement...On dirait que la séquence de boot est incomplète
Si je reboote, alors l'écran réagi avec une oscillation "habituelle" de l'écran.
Après trois contrôles visuels, (suivi des fils, revu des maquettes simplifiées par MsxLégend), rien n'y fait.
Je décide donc de démonter le Kit, et revenir à l'état original.
TESTE 1
1) Le LOGO MSX se déroule normalement.
2) Un écran bleu figé.
3) Rien ne se passe.
Il semblerait que la ROM Basic ne se lance pas.
TESTE 2 (Cartouche Space Manbow dans le Slot 1)
1) Le LOGO MSX se déroule normalement.
2) Le jeu se lance.
Pour infos, Lorsque j'avais intervenu sur les Mémoires Seulement (donc pas encore touché aux LS), le MSX fonctionnait parfaitement.
Merci de votre aide.
Ps: J'ai vérifié les soudures, remis la Résistance R127.
Merci pour vos encouragements, ça fait très plaisir.
J'ai terminé le montage 4Mo, et malheureusement, j'ai un écran noir.
Concrètement, j'allume, le tv bascule en mode vidéo, écran noir et puis rien
Pas de mouvements du lecteurs, pas de clignotement...On dirait que la séquence de boot est incomplète
Si je reboote, alors l'écran réagi avec une oscillation "habituelle" de l'écran.
Après trois contrôles visuels, (suivi des fils, revu des maquettes simplifiées par MsxLégend), rien n'y fait.
Je décide donc de démonter le Kit, et revenir à l'état original.
TESTE 1
1) Le LOGO MSX se déroule normalement.
2) Un écran bleu figé.
3) Rien ne se passe.
Il semblerait que la ROM Basic ne se lance pas.
TESTE 2 (Cartouche Space Manbow dans le Slot 1)
1) Le LOGO MSX se déroule normalement.
2) Le jeu se lance.
Pour infos, Lorsque j'avais intervenu sur les Mémoires Seulement (donc pas encore touché aux LS), le MSX fonctionnait parfaitement.
Merci de votre aide.
Ps: J'ai vérifié les soudures, remis la Résistance R127.
J'ai eu la meme chose avec le memory counter, il me semble qu'il ne soit pas compatible avec les 4mo. Car le memory counter que j'utilise est celui de mon vg8235 modifié 256k et fonctionnait sur nms8250 avec 256k (en tout cas il me semblais)
Donc ton ecran noir est du a une imcompatibilité de rom j'en suis sur maintenant, je ne comprennait pas les ecran noir avec mon memory counter.
Etant persuadé que tu ne puisse pas faire d'erreur dans tes soudures, j'en conclus à une imcompatibilité Envoi moi ta rom et je ferais un test. Je te la retournerais avec une rom d'origine qui fonctionne meme avec les 4mo (au cas ou)
Si sur le mien (qui fonctionne avec la rom d'origine) me fait un ecran noir, c'est ta rom qui ne fonctionne pas avec tes 4mo.
Par contre pour info, si tu modifie en 2+, le memory counter est inclus dans l'eprom 2+ et fonctionne
SINON:
Tu peux faire un autre essais, met tes rom 4mo, fait ton cablage, et soude le A8 A9 A10 à la masse, tu auras toujour 128k (il me semble) et ton memory counter devrait fonctionner. Si ton ordinateur demarre, c'est que ton cablage est bon. Test avec testram.com pour voir s'il affiche 128k
Ensuite il est possible progressivement de ressouder le A8 (laisse le A9 et A10 a la masse) et reteste avec testram.com
Corrige moi jipé si je me gourre ) mais je sais que si l'on en laisse a la masse, la memoire sera plus petite. Il sera peut etres interressant d'en faire un test en laissant que le A9 a la masse? (par exemple)
Edité par
MSXlegend
Le 22/05/2011 à 23h11
Donc ton ecran noir est du a une imcompatibilité de rom j'en suis sur maintenant, je ne comprennait pas les ecran noir avec mon memory counter.
Etant persuadé que tu ne puisse pas faire d'erreur dans tes soudures, j'en conclus à une imcompatibilité Envoi moi ta rom et je ferais un test. Je te la retournerais avec une rom d'origine qui fonctionne meme avec les 4mo (au cas ou)
Si sur le mien (qui fonctionne avec la rom d'origine) me fait un ecran noir, c'est ta rom qui ne fonctionne pas avec tes 4mo.
Par contre pour info, si tu modifie en 2+, le memory counter est inclus dans l'eprom 2+ et fonctionne
SINON:
Tu peux faire un autre essais, met tes rom 4mo, fait ton cablage, et soude le A8 A9 A10 à la masse, tu auras toujour 128k (il me semble) et ton memory counter devrait fonctionner. Si ton ordinateur demarre, c'est que ton cablage est bon. Test avec testram.com pour voir s'il affiche 128k
Ensuite il est possible progressivement de ressouder le A8 (laisse le A9 et A10 a la masse) et reteste avec testram.com
Corrige moi jipé si je me gourre
) mais je sais que si l'on en laisse a la masse, la memoire sera plus petite. Il sera peut etres interressant d'en faire un test en laissant que le A9 a la masse? (par exemple)
Edité par
MSXlegend
Le 22/05/2011 à 23h11
J'essais de t'envoyer ça dès demain.
En fait, tu penses que le montage 4Mo est incompatible avec le BASIC 2.01 (Mémory counter inclus).
Ok je comprends.
Mais...
pourquoi le problème n'est pas résolu lorsque je repose tout d'origine en 128Ko de RAM?
La ROM contenant le BASIC peut être altérée pendant le montageLS? et teste 4Mo?
Dommage! Je n'ai pas fais de testes à mesure de ma progression (alors que je me suis imposé de le faire
)
Cela m'aurait permis d'isoler sur le LS en question.
J'ai pensé à ces possibilités de mon coté.
1) Soit j'ai altéré le BASIC en commettant une erreur de montage du 4MO.
2) Soit j'ai mal soudé un LS qui doit renvoyé jusqu'à une adresse ou le BASIC doit être "Lu".
3) Je sais que le problème ne vient pas de mon intervention sur les mémoire d'origine.
Concrètement, j'ai intervenu (proprement) sur 3 LS et une résistance!

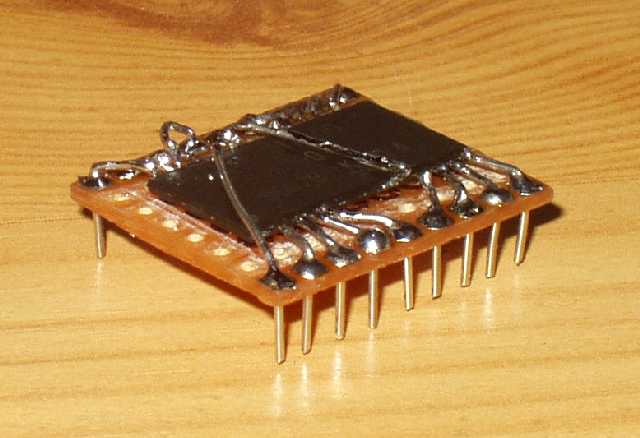

Le kit in situ.
Voici le "Kit" démonté.
@ MsxLégend: Au cas ou, envoie moi ton adresse en MP, je t'env ça demain. Edité par igal Le 23/05/2011 à 07h54
En fait, tu penses que le montage 4Mo est incompatible avec le BASIC 2.01 (Mémory counter inclus).
Ok je comprends.
Mais...
pourquoi le problème n'est pas résolu lorsque je repose tout d'origine en 128Ko de RAM?
La ROM contenant le BASIC peut être altérée pendant le montage
Dommage! Je n'ai pas fais de testes à mesure de ma progression (alors que je me suis imposé de le faire
)Cela m'aurait permis d'isoler sur le LS en question.
J'ai pensé à ces possibilités de mon coté.
1) Soit j'ai altéré le BASIC en commettant une erreur de montage du 4MO.
2) Soit j'ai mal soudé un LS qui doit renvoyé jusqu'à une adresse ou le BASIC doit être "Lu".
3) Je sais que le problème ne vient pas de mon intervention sur les mémoire d'origine.
Concrètement, j'ai intervenu (proprement) sur 3 LS et une résistance!
Le kit in situ.
Voici le "Kit" démonté.
@ MsxLégend: Au cas ou, envoie moi ton adresse en MP, je t'env ça demain. Edité par igal Le 23/05/2011 à 07h54
Bonjour à tous.
@MsxLégend: Après quelques testes croisés, j'ai pu isoler le problème.
J'ai simplement déposé FAST-DISK V1.08, puis remonté et testé.
1) MSX LOGO.
2) MSX BASIC.
Je fais un FILES, et j'obtiens un ILLEGAL FUNCTION CALL. Ce qui me semble normal, puisque plus de gestion du DISK.
Je considère donc ma préparation Soudure et Tulipes comme OK.
Après réflexion, je me rappel avoir déposé le FAST-DISK pour facilité mon intervention sur les RAM!
Pour autant, j'ai par la suite utilisé le MSX sans problème!
J'ai peut être mal "lu" tes maquettes simplifiés.
Peux tu me confirmer qu'il y à 3 images, et que l'intervention consiste dans les grandes lignes à:
1) Souder le fil sur Résistance R130 (coté droit), venant de LS00 PIN 5.
2) Souder le fil sur Coté Gauche de R127, venant de LS00 PIN 8.
3) Souder le fil sur PIN 3 de IC 80, venant de LS00 PIN 1et2.
4) Souder le fil sur PIN 2 de IC 111, venant de LS00 PIN 13.
5) Supprimer la résistance R127.
Concernant LS00, il faut faire un pont entre les PINS 9, 10 et 11? Ou alors entre 9 et 11 seulement? (J'ai ponté 9, 10 et 11!)

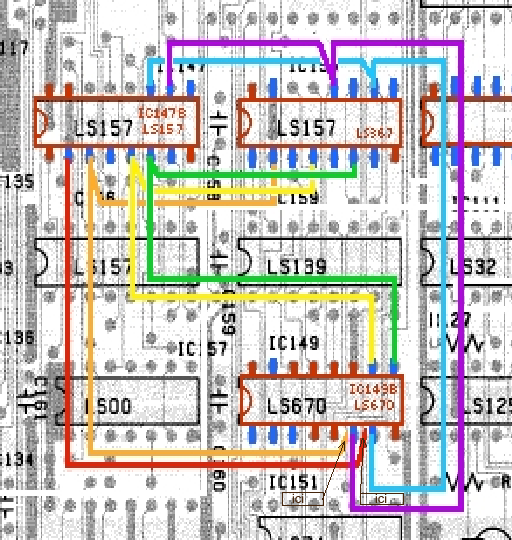

Concernant les confusions possibles à cause d'un montage sur deux niveaux, je récapitule les montages du niveau BAS seulement.
1) PIN 3 de LS670 se trouvant sur IC149, venant de PIN 3 de LS367 sur IC157 et allant jusqu'à PIN 7 de 7800.
2) PIN 6 de LS670 se trouvant sur IC149, venant de PIN 3 de LS157 sur IC147(B) et allant jusqu'à PIN 2 de LS367 sur IC157.
3) PIN 7 de LS670 se trouvant sur IC149, venant de PIN 2 de LS157 sur IC147
J'ai bien compris tes explications
?
Merci de ton aide
PS: Je t'envoie:
1 Fast-Disk (Bas Ditta) que je pense avoir mis KO. (Peux tu la tester avant de la reprogrammer stp?)
1 Ext Basic V2.01 (Bas Ditta). Donne du retour sur le teste avec 4Mo!
1 Ext Basic 8250 (MsxLégend) qui je te confirme m'affiche un écran noir, même avec 128Ko fonctionnels.
3 Eprom (Music Module). Peux tu graver sur les 6, l'ensemble de ce qui peut m'être nécessaire avec d'autres montages? (Simm 1 Mo et autre mapper)
3 Supports Simm 30 et quelques barrettes SImm offertes par Guillianseed et que j'ai en doublon
1 Méga Rom Gradius 2 avec toutes ses dents. (des fois que t'ai envie de bidouiller une cartouche
J'suis soulagé de voir que mon MSX n'est pas en panne
Edité par
igal
Le 23/05/2011 à 18h27
@MsxLégend: Après quelques testes croisés, j'ai pu isoler le problème.
J'ai simplement déposé FAST-DISK V1.08, puis remonté et testé.
1) MSX LOGO.
2) MSX BASIC.
Je fais un FILES, et j'obtiens un ILLEGAL FUNCTION CALL. Ce qui me semble normal, puisque plus de gestion du DISK.
Je considère donc ma préparation Soudure et Tulipes comme OK.
Après réflexion, je me rappel avoir déposé le FAST-DISK pour facilité mon intervention sur les RAM!
Pour autant, j'ai par la suite utilisé le MSX sans problème!
J'ai peut être mal "lu" tes maquettes simplifiés.
Peux tu me confirmer qu'il y à 3 images, et que l'intervention consiste dans les grandes lignes à:
1) Souder le fil sur Résistance R130 (coté droit), venant de LS00 PIN 5.
2) Souder le fil sur Coté Gauche de R127, venant de LS00 PIN 8.
3) Souder le fil sur PIN 3 de IC 80, venant de LS00 PIN 1et2.
4) Souder le fil sur PIN 2 de IC 111, venant de LS00 PIN 13.
5) Supprimer la résistance R127.
Concernant LS00, il faut faire un pont entre les PINS 9, 10 et 11? Ou alors entre 9 et 11 seulement? (J'ai ponté 9, 10 et 11!)
Concernant les confusions possibles à cause d'un montage sur deux niveaux, je récapitule les montages du niveau BAS seulement.
1) PIN 3 de LS670 se trouvant sur IC149, venant de PIN 3 de LS367 sur IC157 et allant jusqu'à PIN 7 de 7800.
2) PIN 6 de LS670 se trouvant sur IC149, venant de PIN 3 de LS157 sur IC147(B) et allant jusqu'à PIN 2 de LS367 sur IC157.
3) PIN 7 de LS670 se trouvant sur IC149, venant de PIN 2 de LS157 sur IC147
J'ai bien compris tes explications
?Merci de ton aide
PS: Je t'envoie:
1 Fast-Disk (Bas Ditta) que je pense avoir mis KO. (Peux tu la tester avant de la reprogrammer stp?)
1 Ext Basic V2.01 (Bas Ditta). Donne du retour sur le teste avec 4Mo!
1 Ext Basic 8250 (MsxLégend) qui je te confirme m'affiche un écran noir, même avec 128Ko fonctionnels.
3 Eprom (Music Module). Peux tu graver sur les 6, l'ensemble de ce qui peut m'être nécessaire avec d'autres montages? (Simm 1 Mo et autre mapper
)3 Supports Simm 30 et quelques barrettes SImm offertes par Guillianseed et que j'ai en doublon
1 Méga Rom Gradius 2 avec toutes ses dents. (des fois que t'ai envie de bidouiller une cartouche
J'suis soulagé de voir que mon MSX n'est pas en panne
Edité par
igal
Le 23/05/2011 à 18h27
Il est impossible d'altérer une rom en faisant un mauvais montage
je regarde de plus prés tes demandes de précisions sur le cablage cet aprés-midi
un bon conseil : il faut toujours garder un jeu de roms d'origine en cas de doutes !!
la modif 4Mo marche avec les roms d'origine les ajouts ne sont que des gadgets
même si ça affiche 128k il y a bien 4Mo ( voir avec TestRam )
je regarde de plus prés tes demandes de précisions sur le cablage cet aprés-midi
un bon conseil : il faut toujours garder un jeu de roms d'origine en cas de doutes !!
la modif 4Mo marche avec les roms d'origine les ajouts ne sont que des gadgets
même si ça affiche 128k il y a bien 4Mo ( voir avec TestRam )
Exactement, comme je t ai dit par Mp Igal, toujour garder tes rom d'origine (j'en sais quelque chose merci Jipé pour tes précieux conseil)
La rom fast disk n'est pas necessaire pour verifier le bon montage 4mo
J'attend la reception de ta rom 2.01 pour voir s'il fonctionne correctement avec les 4mo. Jusqu'a maintenant cette rom reconnait 256k et 512k sans probleme.
J'ai un NMS8250 modifié 4mo sans memory counter, test ram detecte bien 4mo. Je teste ta rom et t'informerais de la suite des choses. Si ça ne fonctionne pas, je te graverais la rom d'origine. De toutes façon, comme m'a dit Jipé, le memory counter est compris dans les eprom 2+ donc sera resolu par la suite
Edité par
MSXlegend
Le 24/05/2011 à 22h15
merci Jipé pour tes précieux conseil)La rom fast disk n'est pas necessaire pour verifier le bon montage 4mo
J'attend la reception de ta rom 2.01 pour voir s'il fonctionne correctement avec les 4mo. Jusqu'a maintenant cette rom reconnait 256k et 512k sans probleme.
J'ai un NMS8250 modifié 4mo sans memory counter, test ram detecte bien 4mo. Je teste ta rom et t'informerais de la suite des choses. Si ça ne fonctionne pas, je te graverais la rom d'origine. De toutes façon, comme m'a dit Jipé, le memory counter est compris dans les eprom 2+ donc sera resolu par la suite
Edité par
MSXlegend
Le 24/05/2011 à 22h15
IGAL: Concernant LS00, il faut faire un pont entre les PINS 9, 10 et 11? Ou alors entre 9 et 11 seulement? (J'ai ponté 9, 10 et 11!)
Il faut bien relier ensemble 9,10 et 11. Par contre je n'ai vraiment pas le temps de verifier tes branchement Igal, désolé . Par contre le schemas de Jipé est vraiment très clair, tu ne peux pas te tromper. Meme moi qui ne suis pas un pro, je n'ai eu aucun mal a faire le montage avec des Mini RAM en plus
Attend donc que je teste tes ROM stp, car c'est la 1ere chose a faire, mettre les rom d'origine pour les tests. Apres on met les ROM dites "gadgets"
Si ça se trouve, tu t inquietes pour riens
@+ Edité par MSXlegend Le 24/05/2011 à 22h24
Il faut bien relier ensemble 9,10 et 11. Par contre je n'ai vraiment pas le temps de verifier tes branchement Igal, désolé
. Par contre le schemas de Jipé est vraiment très clair, tu ne peux pas te tromper. Meme moi qui ne suis pas un pro, je n'ai eu aucun mal a faire le montage avec des Mini RAM en plus Attend donc que je teste tes ROM stp, car c'est la 1ere chose a faire, mettre les rom d'origine pour les tests. Apres on met les ROM dites "gadgets"
Si ça se trouve, tu t inquietes pour riens
@+ Edité par MSXlegend Le 24/05/2011 à 22h24
igal : pas facile de suivre les fils sur tes photos
il se peut que la version du schéma ne soit pas identique a celle de MSXlegend mais pour le fonctionnement ça reste identique
moi je travaille directement avec le schéma
j'ai aussi une autre version avec des LS 125 a la place du LS367 mais dans ce cas la il fallait une puce supplémentaire pour une seule porte
MSXlégend : peux tu vérifier que le schéma mis au dessus correspond au tien surtout coté 74LS00
il se peut que la version du schéma ne soit pas identique a celle de MSXlegend mais pour le fonctionnement ça reste identique
moi je travaille directement avec le schéma
j'ai aussi une autre version avec des LS 125 a la place du LS367 mais dans ce cas la il fallait une puce supplémentaire pour une seule porte
MSXlégend : peux tu vérifier que le schéma mis au dessus correspond au tien surtout coté 74LS00
Pas de soucis. En fait j'en attendais pas tant!
Je voulais juste savoir si ma "Lecture" de l'implantation dessinée par MsxLégend était Juste.
Donc savoir si mes phrases sont justes ou pas.
Je pense pas avoir commis d'erreurs, mais un autre cerveau qui scrute peut trouver une erreur.
Une chose m'échappe cependant. L'implantation dessinée par MsxLégend se réfère au schéma que tu as posté plus haut. Je me trompe?
Pour ce qui est des EPROMS, j'ai pas de quoi programmer, j'ai reçu mon MSX tel quel donc avec Fast-Disk (Bas Ditta) et Ext Basic V2.01 (Bas Ditta) ainsi que le PSG fixé.
D'ailleurs, j'ai vu d'autres petites modifications ici et la. Peut être des réparations ou alors des Fix.
Ps: J'ai bien un petit programmateur d'EEPROM fait maison, mais c'est pour du 24C16 et ses cousines
Je l'avais bricolé pour la Wii de première génération
Je voulais juste savoir si ma "Lecture" de l'implantation dessinée par MsxLégend était Juste.
Donc savoir si mes phrases sont justes ou pas.
Je pense pas avoir commis d'erreurs, mais un autre cerveau qui scrute peut trouver une erreur.
Une chose m'échappe cependant. L'implantation dessinée par MsxLégend se réfère au schéma que tu as posté plus haut. Je me trompe?
Pour ce qui est des EPROMS, j'ai pas de quoi programmer, j'ai reçu mon MSX tel quel donc avec Fast-Disk (Bas Ditta) et Ext Basic V2.01 (Bas Ditta) ainsi que le PSG fixé.
D'ailleurs, j'ai vu d'autres petites modifications ici et la. Peut être des réparations ou alors des Fix.
Ps: J'ai bien un petit programmateur d'EEPROM fait maison, mais c'est pour du 24C16 et ses cousines
Je l'avais bricolé pour la Wii de première génération
Jipé, le schemas en haut ne correspond pas a mon montage. la 6 du ls00 est relié au pin 12 et non la 9, la 8 est sur la r128 et non les pin 12 et 13
Edité par
MSXlegend
Le 26/05/2011 à 16h34
Edité par
MSXlegend
Le 26/05/2011 à 16h34
Répondre
Vous n'êtes pas autorisé à écrire dans cette catégorie
