L'atelier [Réglé] Montage 4mo sur un NMS-8250 MSX2 Philips Soit 32 fois + de mémoire !
MSXlegend
Membre non connecté
Conseiller Municipal
igal :
Pas de soucis. En fait j'en attendais pas tant!
Je voulais juste savoir si ma "Lecture" de l'implantation dessinée par MsxLégend était Juste.
Je voulais juste savoir si ma "Lecture" de l'implantation dessinée par MsxLégend était Juste.
Igal, je me suis basé sur le schemas que jipé m'a donné. Je n'ai rien tracé. Tous les plans et schemas son de Jipé, qu'il n y ai pas de mal entendu.
Jipé m'a donné le schemas en 3 parties afin de ne pas m'embrouiller dans les fils. Edité par MSXlegend Le 26/05/2011 à 13h32

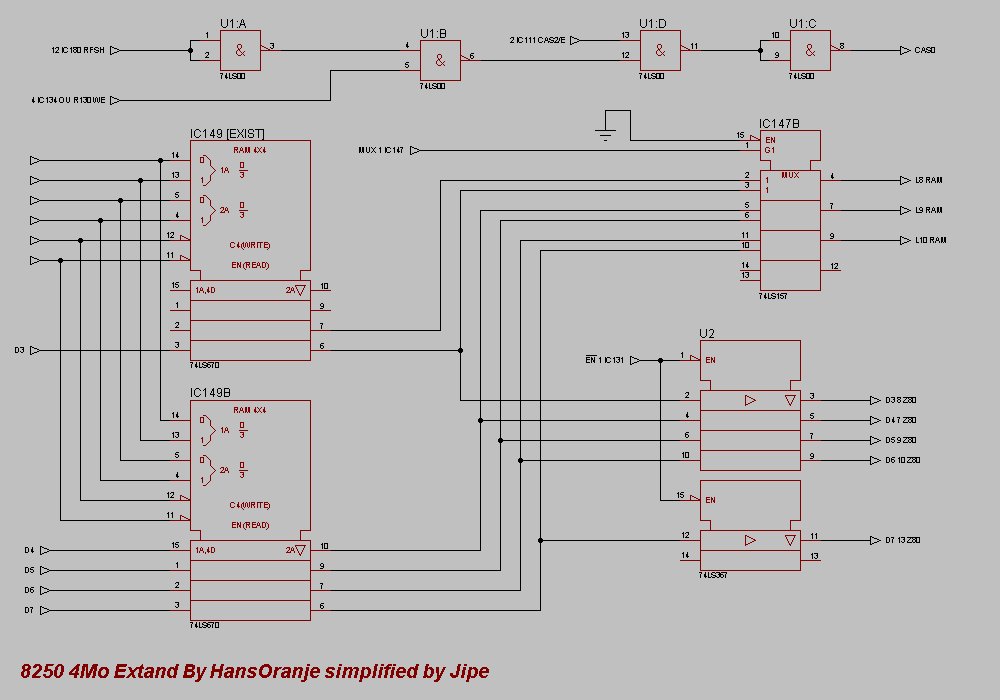

les 3 parties avec les dessins fils de cablage ne correspondent pas au schéma
les portes C et D du 74LS00 sont inversées mais le principe est bon
je recherche le bon schéma ou le modifie au besoin
les portes C et D du 74LS00 sont inversées mais le principe est bon
je recherche le bon schéma ou le modifie au besoin
igal
Membre non connecté
Conseiller Municipal

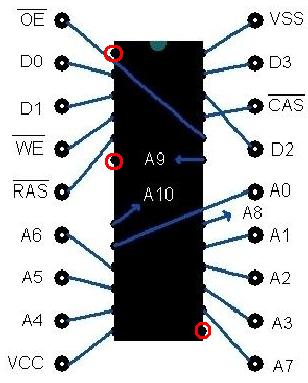

Afin d'éliminer des hypothèses, j'ai vérifié les soudure des mes RAMS, et je viens de me rendre compte que j'avais omis de souder "CAS". La quatrième Pin sur la colonne de droite.
C'était juxtaposé, mais pas soudé!
Je ne connais pas la fonction que doit remplir CAS, mais je suppose que c'est la raison pour laquelle, l'écran du MSX restait noir! Edité par igal Le 27/05/2011 à 16h25
C'était juxtaposé, mais pas soudé!
Je ne connais pas la fonction que doit remplir CAS, mais je suppose que c'est la raison pour laquelle, l'écran du MSX restait noir! Edité par igal Le 27/05/2011 à 16h25
le signal /CAS permet le multiplexage de Lignes et des Colonnes avec le signal /RAS
un peu de théorie ici :
http://www.bestofmicro.com/guide/savoir-Memoire-RAM,5-aWRHdWlkZT01MCZpZENsYXNzZXVyPTg4JmlkUnVicmlxdWU9MzA5.html
un peu de théorie ici :
http://www.bestofmicro.com/guide/savoir-Memoire-RAM,5-aWRHdWlkZT01MCZpZENsYXNzZXVyPTg4JmlkUnVicmlxdWU9MzA5.html
igal
Membre non connecté
Conseiller Municipal
@ Jipe. Merci pour l'info Même si c'est un peu complexe, je crois que c'est un peu comme une coordonnée Longitude et Latitude de la mémoire. Entre autres!
@ MsxLégend. Je te remercie pour tout. J'ai bien reçu les Roms et VDP2+ avec Diodes J'ai adoré ta cage a faraday
Pour en revenir au 4Mo, j'ai effectué les testes suivants:
128 Ko, Rom originale et Rom Disk originale =>Boot 128Ko OK, Basic Ok.
4096 Ko, Ext Basic et Fast-Disk => Boot 4096Ko OK, Basic OK.
Content de voir que le problème venait bien de l'EPROM Fast Disk.
Me reste plus qu'à effectuer quelques testes et je vous tiens au courant
@ MsxLégend. Je te remercie pour tout. J'ai bien reçu les Roms et VDP2+ avec Diodes J'ai adoré ta cage a faraday
Pour en revenir au 4Mo, j'ai effectué les testes suivants:
128 Ko, Rom originale et Rom Disk originale =>Boot 128Ko OK, Basic Ok.
4096 Ko, Ext Basic et Fast-Disk => Boot 4096Ko OK, Basic OK.
Content de voir que le problème venait bien de l'EPROM Fast Disk.
Me reste plus qu'à effectuer quelques testes et je vous tiens au courant
igal
Membre non connecté
Conseiller Municipal
MSXlegend
Membre non connecté
Conseiller Municipal
igal
Membre non connecté
Conseiller Municipal
Bonjour à tous.
@ Jipe:
J'ai "Lu" ton schéma simplifié, et de nombreuses discordances sont à signaler
Ces discordances sont peut être sans influence, mais j'ai pris la peine de le mettre en image de sorte à te les soumettre.
Il faut lire de la facon suivante:
ROSE => Ancien câble VALIDE. (Tout est OK!)
VERT => Ancien câblage INVALIDE. (doit être démonté ?)
BLEU => Câblage inexistant sur l'ancienne maquette. (Doit être complété ?)
Voici le résulta pour le LS00:
Seul BLEU et ROSE sont à retenir.
C'est bien ça, ou alors j'ai mal lu ton schéma
Si j'ai bien lu ton schéma, alors la maquette comporte beaucoup d'erreurs!
Pourtant, cela fonctionne très bien chez MsxLégend sur plusieurs 8250
En attendant vos réponses, je continues à "corriger" les autres LS (Bizarre..Bizarre)
@ Jipe:
J'ai "Lu" ton schéma simplifié, et de nombreuses discordances sont à signaler
Ces discordances sont peut être sans influence, mais j'ai pris la peine de le mettre en image de sorte à te les soumettre.
Il faut lire de la facon suivante:
ROSE => Ancien câble VALIDE. (Tout est OK!)
VERT => Ancien câblage INVALIDE. (doit être démonté ?)
BLEU => Câblage inexistant sur l'ancienne maquette. (Doit être complété ?)
Voici le résulta pour le LS00:
Seul BLEU et ROSE sont à retenir.
C'est bien ça, ou alors j'ai mal lu ton schéma
Si j'ai bien lu ton schéma, alors la maquette comporte beaucoup d'erreurs!
Pourtant, cela fonctionne très bien chez MsxLégend sur plusieurs 8250
En attendant vos réponses, je continues à "corriger" les autres LS (Bizarre..Bizarre)
