L'atelier Robotarm SVI le schéma
Reprise du message précédent
Je ne dispose pas de ce logiciel et PartSIm ne me donne rien de probant.Tu veux dire que si tu n'envois pas de commande, le moteur tourne en permanence ?
Je t'invite à consulter le fil de discussion sur le forum system-cfg, une explication du fonctionnement du montage a été donnée.
j'ai repris le schéma et réussi la simulation voici les 3 états du moteur avec la commande
j'ai mis des 2N2222 a la place des 9014 et un 74LS07 car le F07 n'es tpas simulé
j'ai simulé l'alim 12v du MSX par une pile

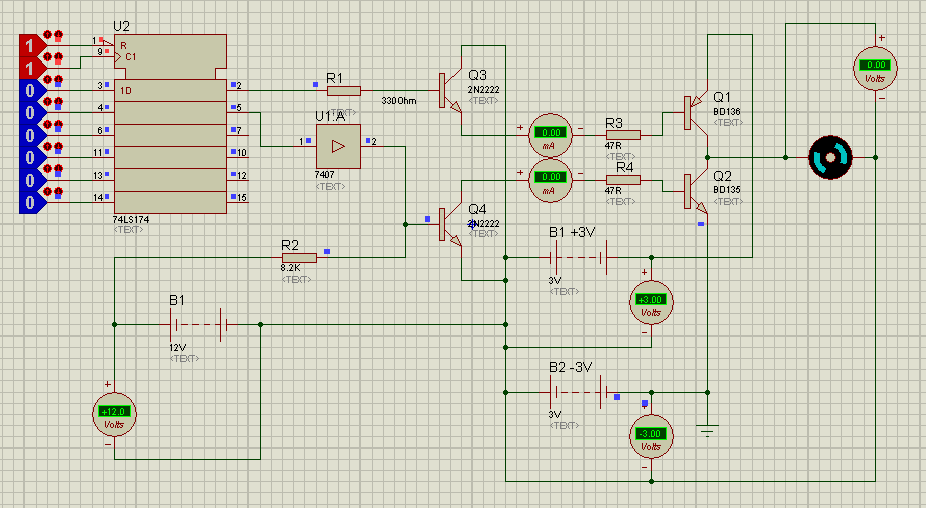

moteur a l'arrêt

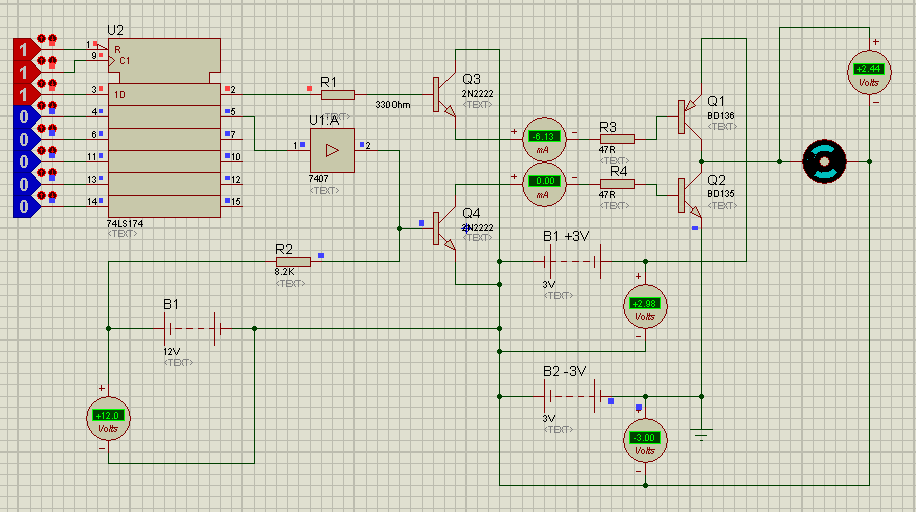

moteur sens 1

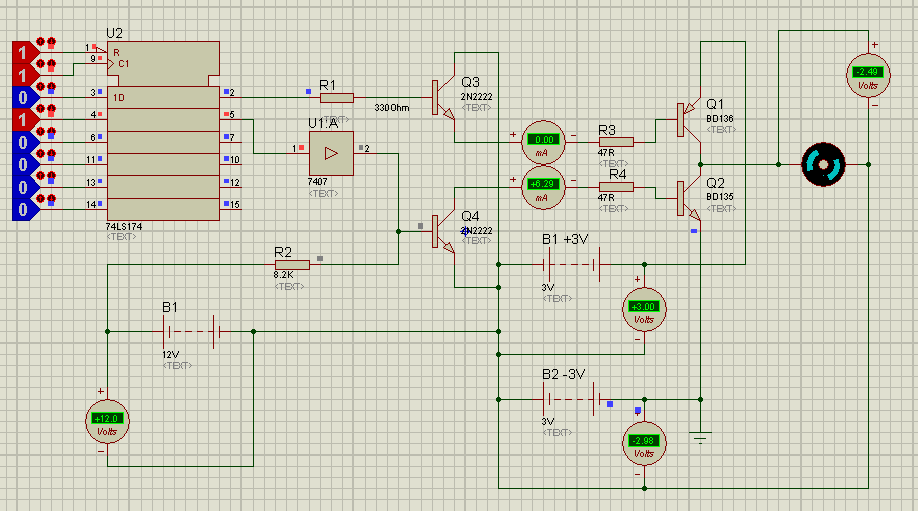

moteur sens 2
j'ai mis des 2N2222 a la place des 9014 et un 74LS07 car le F07 n'es tpas simulé
j'ai simulé l'alim 12v du MSX par une pile
moteur a l'arrêt
moteur sens 1
moteur sens 2
oui le schéma est valide
le logiciel est Protéus il se trouve en version gratuite mais ne permet pas les sauvegardes
mais il y a des versions qui trainent sur le net
j'ai simulé il il y -.02v aux bornes du moteur avec les 2 déblocages actifs donc les 2 transistors encaissent tout le courant et vont chauffer
le logiciel est Protéus il se trouve en version gratuite mais ne permet pas les sauvegardes
mais il y a des versions qui trainent sur le net
j'ai simulé il il y -.02v aux bornes du moteur avec les 2 déblocages actifs donc les 2 transistors encaissent tout le courant et vont chauffer
Pour faciliter le montage, j'ai réalisé le PCB d'une carte d'interface :
La fabrication est lancée, livraison d'ici 15 jours environ.
A ce sujet, j'ai trouvé les informations sur les dimensions du connecteur des cartouches MSX, mais rien sur les dimensions du PCB et les découpes pour permettre l'intégration dans une cartouche.
Est-ce qu'un gabarit est disponible ?
La fabrication est lancée, livraison d'ici 15 jours environ.
A ce sujet, j'ai trouvé les informations sur les dimensions du connecteur des cartouches MSX, mais rien sur les dimensions du PCB et les découpes pour permettre l'intégration dans une cartouche.
Est-ce qu'un gabarit est disponible ?
attention le slot select n'est pas commun sur le bus , il faut construire un expander
le signal /BUSDIR est géré aussi regarde ici :
http://www.msxvillage.fr/forum/topic.php?id=881&pt=3
le signal /BUSDIR est géré aussi regarde ici :
http://www.msxvillage.fr/forum/topic.php?id=881&pt=3
Merci pour tes commentaires, Jipe.
Je ne pense pas avoir besoin de gérer ce genre de détail.
La carte ne sert qu'à faciliter les montage sur plaques d'essai en répercutant les signaux du port cartouche.
L'embase mâle est pour un analyseur logique, les deux embases femelles pour des Dupont mâle-mâle.
Je ne pense pas avoir besoin de gérer ce genre de détail.
La carte ne sert qu'à faciliter les montage sur plaques d'essai en répercutant les signaux du port cartouche.
L'embase mâle est pour un analyseur logique, les deux embases femelles pour des Dupont mâle-mâle.
Premier essai de l'interface MI-4010 :
J'ai commencé le montage de l'interface SVI-2017. Comme vous le voyez, la ROM est correctement exécutée.
Le prototypage est indispensable. J'ai découvert une erreur sur le schéma : la broche 27 de la ROM AT28C256 doit-être reliée à VCC et non pas non connectée comme initialement prévu. Dans le cas contraire, la ROM n'est pas détectée.
Je suis content de pouvoir utiliser un Sony HB-75F : avec son port cartouche horizontal, il permet d'utiliser la carte MI-4010 très facilement. Avec 4 entretoises de 20 mm, c'est parfaitement stable.
Pas d'essai de la ROM en version MSX 2... Je n'ai pas de MSX 2 !!! Edité par Patrick Le 06/09/2017 à 11h56
J'ai commencé le montage de l'interface SVI-2017. Comme vous le voyez, la ROM est correctement exécutée.
Le prototypage est indispensable. J'ai découvert une erreur sur le schéma : la broche 27 de la ROM AT28C256 doit-être reliée à VCC et non pas non connectée comme initialement prévu. Dans le cas contraire, la ROM n'est pas détectée.
Je suis content de pouvoir utiliser un Sony HB-75F : avec son port cartouche horizontal, il permet d'utiliser la carte MI-4010 très facilement. Avec 4 entretoises de 20 mm, c'est parfaitement stable.
Pas d'essai de la ROM en version MSX 2... Je n'ai pas de MSX 2 !!! Edité par Patrick Le 06/09/2017 à 11h56
J'ai continué le montage de l'interface SVI-2017 :
J'ai ajouté le DIP switch pour désactiver l'utilisation de la ROM. Essai concluant. Le principe sera le même pour la sélection de la version de la ROM.
J'ai également ajouté les composants pour gérer les PIOs (74HCT02, 74HCT32, 74HCT138 et 74HCT174), en câblant une seule ligne de commande. Le montage semble inopérant, que ce soit en utilisant ROGO ou avec des OUT en Basic.
J'ai réalisé un montage à blanc indépendant de la commande de l'axe 2 : deux résistances 330 Ω et 8.2 KΩ, deux transistors S9014 et le 74LS07. Deux boutons poussoirs simulent les lignes de commande. Si la commande A2- a fonctionné dès le départ, la commande A2+ était toujours active dès que le +12V était branché. Après plusieurs expérimentations et mesures au multimètre, j'ai constaté qu'il fallait ajouter une résistance reliée à la masse sur le bouton poussoir pour fixer un niveau logique à 0 par défaut sur l'entrée du 74LS07. Après cette modification, l'axe 2 est correctement piloté.
Le schéma développé par Jipe et d'autres est donc validé, après la simulation réalisée par Jipe. Merci à vous.
Je vais maintenant réfléchir à l'étape suivante. Edité par Patrick Le 08/09/2017 à 16h54
J'ai ajouté le DIP switch pour désactiver l'utilisation de la ROM. Essai concluant. Le principe sera le même pour la sélection de la version de la ROM.
J'ai également ajouté les composants pour gérer les PIOs (74HCT02, 74HCT32, 74HCT138 et 74HCT174), en câblant une seule ligne de commande. Le montage semble inopérant, que ce soit en utilisant ROGO ou avec des OUT en Basic.
J'ai réalisé un montage à blanc indépendant de la commande de l'axe 2 : deux résistances 330 Ω et 8.2 KΩ, deux transistors S9014 et le 74LS07. Deux boutons poussoirs simulent les lignes de commande. Si la commande A2- a fonctionné dès le départ, la commande A2+ était toujours active dès que le +12V était branché. Après plusieurs expérimentations et mesures au multimètre, j'ai constaté qu'il fallait ajouter une résistance reliée à la masse sur le bouton poussoir pour fixer un niveau logique à 0 par défaut sur l'entrée du 74LS07. Après cette modification, l'axe 2 est correctement piloté.
Le schéma développé par Jipe et d'autres est donc validé, après la simulation réalisée par Jipe. Merci à vous.
Je vais maintenant réfléchir à l'étape suivante. Edité par Patrick Le 08/09/2017 à 16h54
J'ai reçu hier les PCBs de la carte SVI-2017 :
J'ai fait le choix des connecteurs IDC 10 broches en remplacement des DE-9 pour la connexion au robot.
Le PCB est orange alors que je l'avais commandé jaune. Finalement, je pense que cela s'accordera bien avec la couleur du Robotarm
.
Je ne résiste pas à l'envie de vous montrer un essai d'implantation de quelques composants :
Les empreintes semblent correctes. Par contre, je pense que la soudure des transistors ne sera pas des plus aisée...
J'ai fait le choix des connecteurs IDC 10 broches en remplacement des DE-9 pour la connexion au robot.
Le PCB est orange alors que je l'avais commandé jaune. Finalement, je pense que cela s'accordera bien avec la couleur du Robotarm
.Je ne résiste pas à l'envie de vous montrer un essai d'implantation de quelques composants :
Les empreintes semblent correctes. Par contre, je pense que la soudure des transistors ne sera pas des plus aisée...
Merci Philippe et Sébastien
J'ai réalisé des câbles :
J'ai acheté une pince spécifique pour sertir correctement les connecteurs. Avec du câble plat 9 fils c'est parfait. Dans l'idéal j'aurais aimé avoir des câbles style bâton de joie, noir, moulé, mais je n'ai trouvé que des rallonges à prix prohibitif. Ce qui aurait de plus impliqué l'utilisation de connecteur DE-9 sur le PCB, plus onéreux et avec une empreinte plus importante.
J'ai réalisé des câbles :
J'ai acheté une pince spécifique pour sertir correctement les connecteurs. Avec du câble plat 9 fils c'est parfait. Dans l'idéal j'aurais aimé avoir des câbles style bâton de joie, noir, moulé, mais je n'ai trouvé que des rallonges à prix prohibitif. Ce qui aurait de plus impliqué l'utilisation de connecteur DE-9 sur le PCB, plus onéreux et avec une empreinte plus importante.
