L'atelier [Réglé] Montage 4mo sur un NMS-8250 MSX2 Philips Soit 32 fois + de mémoire !
Merci Walter

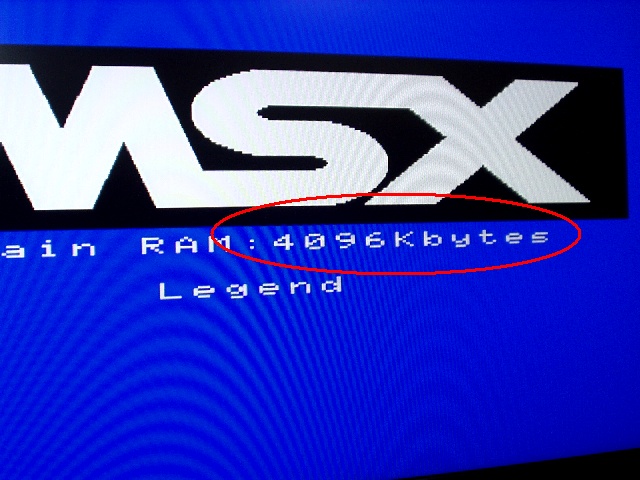

Voili voila...... 4096 kb de disponible
....Encore merci pour tes conseils Maitre Jipé
Sur mon MSX2PLUS NMS-8250 7Mhz

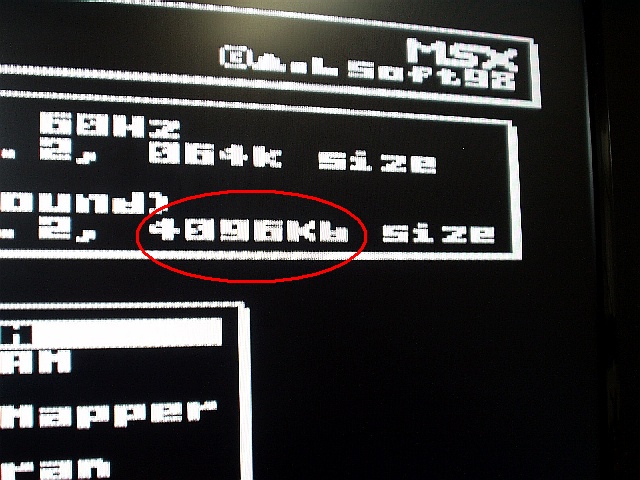

Avec testRAM

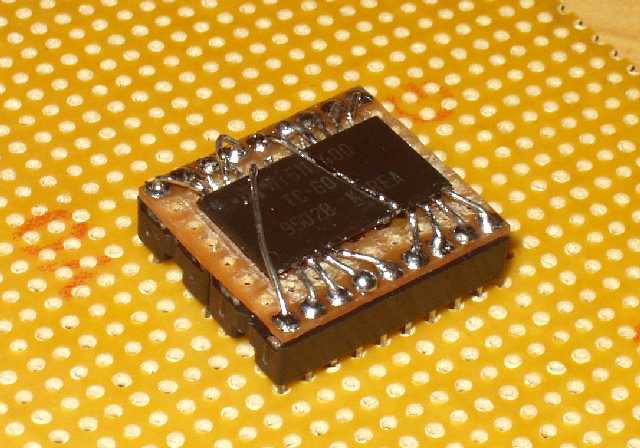

Et tou ça avec mes mini RAM. Je ne voulais pas les gaspillers et j'ai bien fait
La prochaine étape, un ecran a affichage LCD avec 4096 ecrit dessus (c'est juste pour tuner Mon MSX2+ qui prend de l'ampleur) Edité par MSXlegend Le 12/04/2011 à 16h32
Voili voila...... 4096 kb de disponible
....Encore merci pour tes conseils Maitre Jipé Sur mon MSX2PLUS NMS-8250 7Mhz
Avec testRAM
Et tou ça avec mes mini RAM. Je ne voulais pas les gaspillers et j'ai bien fait
La prochaine étape, un ecran a affichage LCD avec 4096 ecrit dessus (c'est juste pour tuner Mon MSX2+ qui prend de l'ampleur) Edité par MSXlegend Le 12/04/2011 à 16h32
Bon mes 4mo semble ok, par contre mon lecteur de d7 me met "disk offline". Je l'ai remplacé par un lecteur pc (modifié) et j'ai le meme message
Et ce depuis la modif. Etrange tout ça !le lecteur tourne, mais ne trouve aucun disk, aurais je oublié quelque chose
Edité par
MSXlegend
Le 13/04/2011 à 11h24
Et ce depuis la modif. Etrange tout ça !le lecteur tourne, mais ne trouve aucun disk, aurais je oublié quelque chose
Edité par
MSXlegend
Le 13/04/2011 à 11h24
J'ai un petit condensateur(?) cassée, j'ignore s'il est responsable de la panne ou pas ni s'il fonctionne correctement. Vais essayer de commander la piece
Pour le lecteur je ne vois toujour pas (testé port fdd1 et fdd2, toujours rien)
Pour le lecteur je ne vois toujour pas (testé port fdd1 et fdd2, toujours rien)
si tu as un doute le petit condensateur peut être oté , c'est un condensateur de découplage , il sert a absorber les différences de tensions dues aux pertes de charge dans les pistes du circuit
mais pour ton lecteur il faut voir ailleurs , petites questions :
est ce que ça fonctionne avec un lecteur d'origine ?
as tu l'eprom d'origine ?
n'as tu pas cassé une piste en faisant ta modif ?
as tu regardé sur le 1er que tu as modifié si le lecteur marche toujours ?
mais pour ton lecteur il faut voir ailleurs , petites questions :
est ce que ça fonctionne avec un lecteur d'origine ?
as tu l'eprom d'origine ?
n'as tu pas cassé une piste en faisant ta modif ?
as tu regardé sur le 1er que tu as modifié si le lecteur marche toujours ?
Salut Jipé
ça a commencé avec mon lecteur d'origine. J'ai donc mi un autre lecteur qui à été testé sur un autre msx (vg8235 externe). J'ai toujour le meme msg
J'en conclu donc que ça vient du msx
L'eprom n'est pas d'origine (diskrom v1.08), fonctionnait sans aucun probleme.
Les lecteurs répondent sans probleme, c'est juste qu'il ne trouve pas la disquette. (formatage etc...)
Il est fort probable qu'une piste soit touché, je vais donc privilégier celle ci. Je regarderais avec ma loupe demain soir.
ps:je ne me rapelle plus si le lecteur fonctionnait sur le 1er que j'ai modifié en cours de test
--Je voulais dire pas testé apres la modif
(mais ok avant)
Edité par
MSXlegend
Le 13/04/2011 à 16h44
ça a commencé avec mon lecteur d'origine. J'ai donc mi un autre lecteur qui à été testé sur un autre msx (vg8235 externe). J'ai toujour le meme msg
J'en conclu donc que ça vient du msx
L'eprom n'est pas d'origine (diskrom v1.08), fonctionnait sans aucun probleme.
Les lecteurs répondent sans probleme, c'est juste qu'il ne trouve pas la disquette. (formatage etc...)
Il est fort probable qu'une piste soit touché, je vais donc privilégier celle ci. Je regarderais avec ma loupe demain soir.
ps:
en cours de test --Je voulais dire pas testé apres la modif (mais ok avant)
Edité par
MSXlegend
Le 13/04/2011 à 16h44
il faut toujours tester la machine avant de la modifier
ça évite de se lancer dans des dépannages qui vont prendre pas mal de temps
sinon tu fait un paquet cadeau pour que j'y consacre un peu du mien ( met les 2 cartes )
ma principale fonction au travail c'est de faire du dépannage alors un peu de plus ou de moins
ça évite de se lancer dans des dépannages qui vont prendre pas mal de temps
sinon tu fait un paquet cadeau pour que j'y consacre un peu du mien ( met les 2 cartes )
ma principale fonction au travail c'est de faire du dépannage alors un peu de plus ou de moins
Merci jipé, je vais y reflechir
Au fait le 1er modifié, je l'avait bien testé, tout fonctionnait, je voulais dire que je n'ai pas testé le lecteur apres la modif.
Le 2eme tout fonctionnait, tu a meme corrigé ma piste cassé et fait la synchro (a ce sujet, j'ai un probleme de saut d'image toutes les 15à20 secondes!)
Je suis entrain de refaire le 1er, car je trouve que les fils partout ça ne va pas. Et ensuite en fonction des resultat, je verrais pour t'envoyer au moin 1(il y en a bien un des 2 qui va fonctionner )
Merci a toi maitre Jipé
Edité par
MSXlegend
Le 13/04/2011 à 16h43
Au fait le 1er modifié, je l'avait bien testé, tout fonctionnait, je voulais dire que je n'ai pas testé le lecteur apres la modif.
Le 2eme tout fonctionnait, tu a meme corrigé ma piste cassé et fait la synchro (a ce sujet, j'ai un probleme de saut d'image toutes les 15à20 secondes!)
Je suis entrain de refaire le 1er, car je trouve que les fils partout ça ne va pas. Et ensuite en fonction des resultat, je verrais pour t'envoyer au moin 1(il y en a bien un des 2 qui va fonctionner
)Merci a toi maitre Jipé
Edité par
MSXlegend
Le 13/04/2011 à 16h43
En attendant voici mes 2 modeles:
(Le cobaye)NMS-8250:

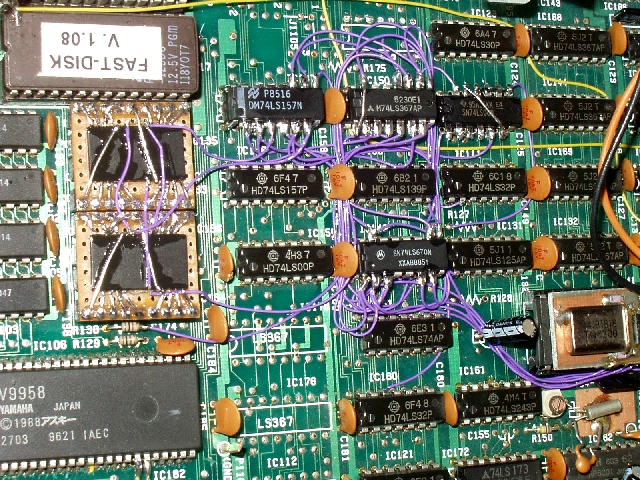

C'est un peu le fouilli avec les fils, les soudures des RAM sont un peu douteux 2Mb seulement de dispo
--->En cours: Je refait a neuf tous les fils et les ram
Et mon 2eme NMS8250 msx2+:
La classe, c'est plus propres, les RAM peuvent se retirer , elles ne sont pas soudés, 4Mb de dispo
--->En cours: Pb pour lire les disquettes. Piste en cours de vérification...
(Le cobaye)NMS-8250:
C'est un peu le fouilli avec les fils, les soudures des RAM sont un peu douteux 2Mb seulement de dispo
--->En cours: Je refait a neuf tous les fils et les ram
Et mon 2eme NMS8250 msx2+:
La classe, c'est plus propres, les RAM peuvent se retirer , elles ne sont pas soudés, 4Mb de dispo
--->En cours: Pb pour lire les disquettes. Piste en cours de vérification...
Jipé, je vien de me rapeller que j'ai galéré pour dessouder un puce lors de l'ablation des 256k, une 74ls quelque chose que j'ai voulu recupéré, j'ai vraiment galéré j'ai finalement du la couper avec une pince a bec. J'ai certainement fait des dégat . Je sais ou regarder en 1er
Edité par
MSXlegend
Le 13/04/2011 à 16h59
. Je sais ou regarder en 1er
Edité par
MSXlegend
Le 13/04/2011 à 16h59
la synchro est un bricolage venant du schéma d'origine du HB700 elle donne de bons résultats avec un écran a tubes
sur un écran plat je ne sais pas si le signal est différent coté écran -> a creuser
sur un écran plat je ne sais pas si le signal est différent coté écran -> a creuser
Tient Igal,
Voici le montage Jipé avec des support tulipe et ses "Grosse" RAM (attention c'est un montage pour un autre msx, sur nms8250, les connection sont differente, c'est juste pour voir la façon de faire de notre amis Jipé)
Et voici le montage MSXlegend avec des support à lyre et ses "Mini" RAM
L’avantage avec le montage Jipé, c'est rapide et simple. L'avantage avec mon montage, je peux retirer les ram de leur support à lyre mais c'est beaucoup plus long a préparer.
En tout cas je me suis bien amusé
Edité par
MSXlegend
Le 18/04/2011 à 21h32
Voici le montage Jipé avec des support tulipe et ses "Grosse" RAM
(attention c'est un montage pour un autre msx, sur nms8250, les connection sont differente, c'est juste pour voir la façon de faire de notre amis Jipé)Et voici le montage MSXlegend avec des support à lyre et ses "Mini" RAM
L’avantage avec le montage Jipé, c'est rapide et simple. L'avantage avec mon montage, je peux retirer les ram de leur support à lyre mais c'est beaucoup plus long a préparer.
En tout cas je me suis bien amusé
Edité par
MSXlegend
Le 18/04/2011 à 21h32
le montage est celui d'un turbo-r a 1Mo
moi aussi je peux retirer les rams sans aucun probléme ca il y a 2 rangées de supports tulipes
la premiére est soudée sur le circuit , la seconde est enfichée dedans et enfin les ram sont soudées dessus
et ça ont peux le faire sur un 8250 sans aucun soucis
moi aussi je peux retirer les rams sans aucun probléme ca il y a 2 rangées de supports tulipes
la premiére est soudée sur le circuit , la seconde est enfichée dedans et enfin les ram sont soudées dessus
et ça ont peux le faire sur un 8250 sans aucun soucis
