L'atelier [Réglé] Montage 4mo sur un NMS-8250 MSX2 Philips Soit 32 fois + de mémoire !

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 22/03/2011 à 14h10

Reprise du message précédent

tu ne peux pas enlever une seule ram de 4Mo car ce sont des rams 4 bits et comme les msx ont 8 bits il en faut 2 pour faire le compte

tu peux désactiver une partie des mémoires en mettant A8 A9 A10 a la masse pour cela dessoude coté LS157 et relie les 3 a la masse tu dois te retrouver avec les 128 k d'origine au testram si tu as moins cherche une piste coupée


:noel
Site web
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3287

Le 22/03/2011 à 14h16
Legend, au prochain post où tu nous mets des images de presque 1Mo je viens personnellement t'arracher tous les fils :D

popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 215

Le 22/03/2011 à 20h51
Et c'est pas faute de lui avoir expliqué comment les réduire pour son site :p

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 22/03/2011 à 21h08
popolon :
Et c'est pas faute de lui avoir expliqué comment les réduire pour son site :p




Nan pas les fils :| (purée 1 mo :heink :D j ai déconne la)



Ok. Je m en occupe ce soir. Grâce à popolon et msx45, Je vais les réduire en masse. :D


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3287

Le 22/03/2011 à 21h12
Réduis, réduis :p

Parce que Bibi, c'est sur son disque dur qu'il fait les sauvegardes du site, alors si on lui prend trop de place, ça va pas :fou

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 22/03/2011 à 21h42
peut être qu'un petit disque externe te ferait du bien ;)


:noel
Site web
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3287

Le 22/03/2011 à 21h47
Bah, j'en ai un de 500 Go mais bon :D

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 08/04/2011 à 19h51
@MsxLégend:

Bon j'ai pas pu m'en empêcher..J'ai commencé en attaquant les Ram.

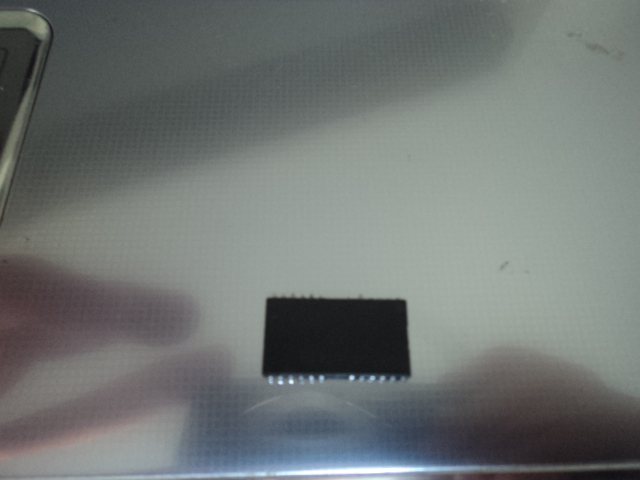

Donc Voici une des deux Rams que tu m'as envoyé!
[HY5117400]
[TC-60]
[9502B KOREA]

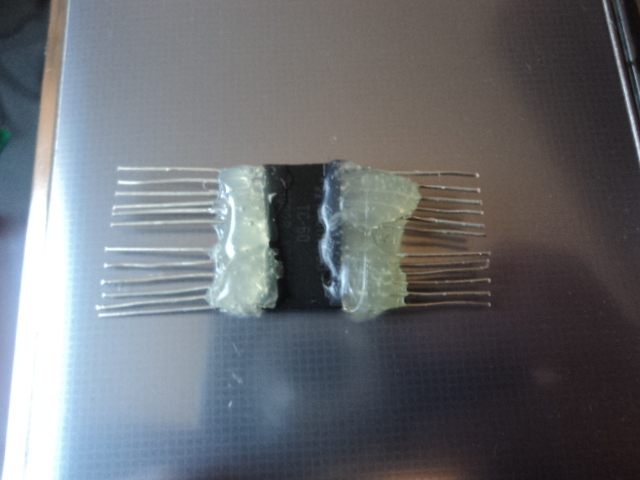

1) Déssoudée: (arrachée au cutter :lol )


2) Empatté: (greffe de chute de résistances [Bonne idée Légend :top )


3) Renforcée: (collée à chaud)


Donc si j'ai bien suivi les commentaires de Jipe, impossible de mettre seulement 2Mb en plaçant une seule Ram :D

C'est parti pour la seconde Ram!

Ps: MsxLégend, n'hésite pas à me corriger ou même si tu as suivi un process particulier! Edité par igal Le 08/04/2011 à 19h52


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 08/04/2011 à 21h53
Pas mal l'idée du pistolet à colle ! par contre t'aurais pas un peu trop etalé la colle? comment tu va la positionner sur son emplacement? j'ai hate de voir comment tu va te debrouiller pour la suite. :| :|
De mon coté, il est fort probable que l'un des 3 fils (A8 A9 A10 soit mal positionné, d'ou les 2 mo au lieu de 4mo. Je vais faire comme m'a dit jipé et souder tous Les A8 A9 A10 directement a la masse pour tester si j'ai 128k ou pas. Edité par MSXlegend Le 08/04/2011 à 23h42


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 09/04/2011 à 14h14
Igal, si tu regarde bien le shemas, tu a 3 tiges :| en trop qui ne servent pas



Sinon tu t'en ai mieux sortie que moi pour souder les chuttes de resistances sur les extra fine (Moi j'ai abandonné les RAMextra fine et mi des RAM plus grosse) Edité par MSXlegend Le 09/04/2011 à 14h16


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 09/04/2011 à 14h46
les tiges de résistance ce n'est pas toujours ce qu'il y a de mieux pour faire un tel montage

j'utilise du fil rigide fin que je dénude car c'est plus fexible pour faire la suite

en tout cas bravo pour les soudures mais il vaut mieux les tester en tirant sur le fil que de les noyer dans la colle

si une connection casse a l'intérieur tu ne le verra pas !!


:noel
Site web
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 09/04/2011 à 15h08
Argh...lol

J'aurai dû regarder avant d'attaquer les Ram. J'aurai soudé les pattes verticalement!
A vouloir aller trop vite...
L'intention y était, mais trop de précipitation :s
Euh....Il te reste des Ram sur pattes MsxLégend? (s'te plait, t'o plait t'o plait :D )

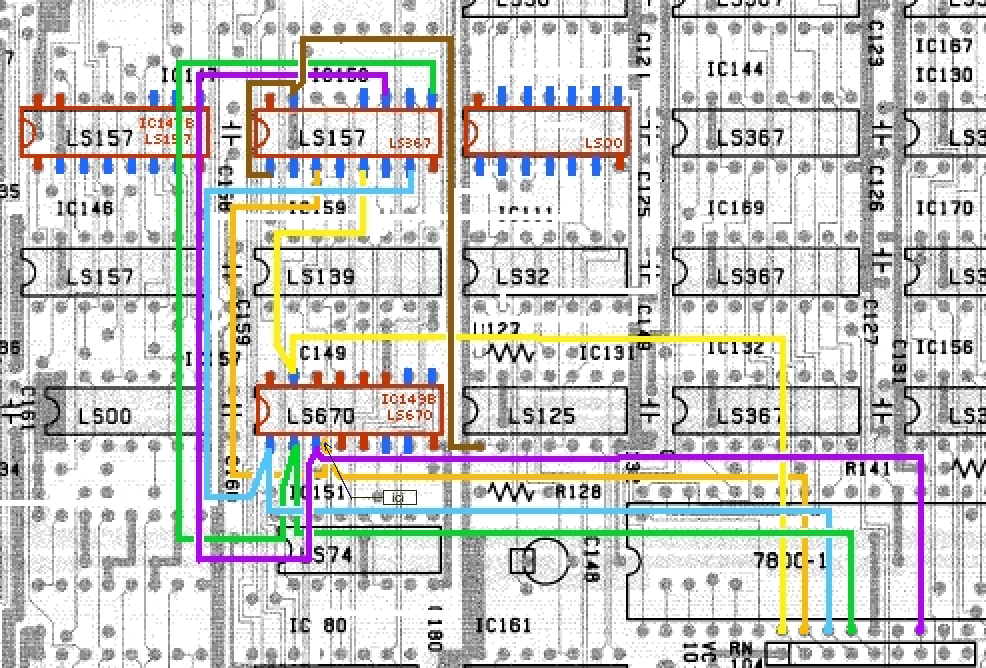

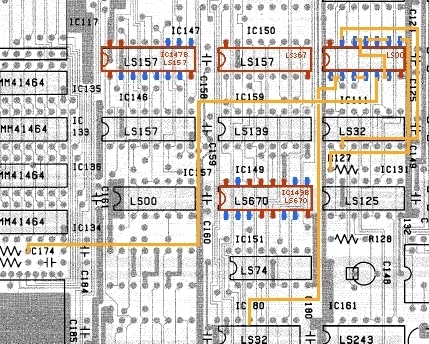

La phase de câblage se fera comme suit:

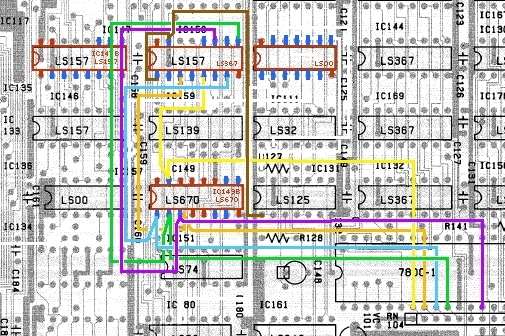

Ci dessous une particularité détaillée par MsxLégend.
Nb: La particularité est dans le fait que le schéma indique un montage sur deux niveaux!



Par manque de temps à y consacrer cet après midi. Je continuerai dans la semaine.
C'est l'anniv de ma belle mère :D :D :D ...Vais ouvrir son vieil ordi! Y'a peut être de la Ram EDO dedans :lol

Connaissez vous une liste des Ram Compatibles ? Edité par igal Le 10/04/2011 à 09h13


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 09/04/2011 à 15h23
Je n'ai que des RAM fine en rab comme celle que tu as , tu es preneur? je te les donne ^^ Edité par MSXlegend Le 09/04/2011 à 15h23


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 09/04/2011 à 16h33
mince a lors quand tu démontes tu ne fait pas semblant :|

attention au remontage du rack des lecteurs sur la façade : serre modérément sinon les plots de la façade cassent !!

tu n'est pas obligé de retirer les vis sous la machine si tu démontes celles coté circuit imprimé ;)

j'ai les rams qui vont mieux que celles de Légend et ton adresse sauf si tu as déménagé entre temps :heink


:noel
Site web
Walter Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 02/10/2009 à 19h33

Messages: 1880

Le 09/04/2011 à 19h18
Excellent ces photos illustrées igal ! :top
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 09/04/2011 à 23h45
Bonsoir.

@ MsxLégend. Je te remercie beaucoup pour les Ram, mais Jipe m'a gentiment proposé des Ram à pattes :D

@Jipe. Je te remercie beaucoup pour les Ram, et j'accepte volontier. Mon adresse n'a pas changé. Juste mon nom qui porte désormais la particule "De" :lol :lol :lol
Pour les plots de vissage en façade, cela fait longtemps qu'ils ont implosé...La façade complète aussi d'ailleurs. J'ai acheté le matériel pour la réfection complète depuis des mois. Un mini Tuto est prévu pour cet été si tout va bien :top
A propos des Ram, peux tu donner un maximum d'infos?
A ce jour, j'ai plus ou moins compris que CETTE méthode d'upgrade mémoire a certaines règles:
1) La génération de la RAM doit être EDO
2) La RAM est forcément en 4 Bits.
3) L'upgrade ne peut se faire qu'avec 2 RAM simultanément.
4) La quantité peut variée de 1 à 4 Mo (2X512Ko, 2X1024Ko, 2X2048Ko)
5) Le nombre de Pin est obligatoirement de 24 Pins.
6) La vitesse Maximal et minimale des Ram.
Peux tu confirmer ou infirmer les différents points ci dessus?
Je voudrais créer une ébauche de tableau avec les prérequis, les Ram compatibles, la quantité de mémoire possible etc!


@Walter. J'adore les photos explicites! j'essais d'être le plus abordable possible dans les instruction. Par contre, vais devoir faire de la place, j'ai rempli les 30 Mo de mon compte, et j'ai envi de faire plein de trucs! C'est un peu juste 30 Mo non?
