Le 11/05/2024 à 17h34

Reprise du message précédent

Le type qui suis vachement
parce que ça fait un an et demi quand même...
https://msxvillage.fr/forum/topic-4078+mo5-com-fait-un-jeu-msx.php

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5799

Le 11/05/2024 à 18h57
a6u8
Copie d'écran :tea
Du moment que l'info passe , moi ça me vas :) , peu importe tes propos désagréable...... Ça n'a aucune importance :D

J'ai remis le post dans le bon forum grâce a toi ..... Merci :top Edité par TurboSEB Le 11/05/2024 à 18h58



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

kazerlelutin Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 16/10/2023 à 15h53

Messages: 32

Le 11/05/2024 à 19h31
Comme tout les intervenants du live de dimanche font partie de l'orga, c'est l'occasion de répondre à des questions.
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5844

Le 11/05/2024 à 21h48
popolon :
Le type qui suis vachement


Un peu sec si je peux me permettre Popolon, qu'est ce qui y a mon grand ?? raconte a tonton legend :)

Edité par MSXlegend Le 11/05/2024 à 21h49


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Uillaume Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 11/11/2023 à 15h16

Messages: 12

Le 12/05/2024 à 21h02
Bonjour a tous,
J'ai pris des places j'espère vous y croiser !

kazerlelutin Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 16/10/2023 à 15h53

Messages: 32

Le 13/05/2024 à 00h33
Moi c'est sûr :D
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10380

Le 13/05/2024 à 15h24
@aoineko

j'ai trouvé un bouton carré de 11mm pour le reset de ton FS-A1

bouton

pour l'implanter on peux dessouder le modulateur TV et se servir du trou d'antenne de celui-ci après l'avoir façonné


:noel
Site web
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2724

Le 14/05/2024 à 19h32
@Jipe Super, merci. :top
Si on peut ne faire que des opérations réversibles sur le MSX c'est cool, mais sinon ce n'est pas bien grave.

@Censlab Qu'est-ce qu'il faudrait comme connectique pour brancher directement le reset sur ta carte Easy-USB ? Edité par aoineko Le 14/05/2024 à 19h32


On est toujours ignorant avant de savoir.
Github
kazerlelutin Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 16/10/2023 à 15h53

Messages: 32

Le 14/05/2024 à 21h27
@jipe, J'ai des touches de mon MSX qui ne foncitonne plus.
Je peux te l'apporter ?
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10380

Le 14/05/2024 à 22h12
Oui c'est quel modèle ?


:noel
Site web
kazerlelutin Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 16/10/2023 à 15h53

Messages: 32

Le 15/05/2024 à 00h42
philips vg-8020
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10380

Le 15/05/2024 à 08h15
@kazerlelutin

c'est quel modèle de VG-8020 ? (c'est écrit dessous sur la plaque signalétique)

et quelles sont les touches qui ne marchent pas car ce clavier possède une membrane souple ?


:noel
Site web
kazerlelutin Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 16/10/2023 à 15h53

Messages: 32

Le 15/05/2024 à 09h51
Je teste toutes les touches ce week end et je te post toutes les infos avec.
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10380

Le 15/05/2024 à 11h43
aoineko :
Si on peut ne faire que des opérations réversibles sur le MSX c'est cool, mais sinon ce n'est pas bien grave.


pour ne pas toucher au trou du modulateur alors il faut un bouton rond de diamètre max 12mm



:noel
Site web
Censlab Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 29/03/2024 à 11h24

Messages: 5

Le 15/05/2024 à 11h53
aoineko :
@Jipe Super, merci. :top
Si on peut ne faire que des opérations réversibles sur le MSX c'est cool, mais sinon ce n'est pas bien grave.

@Censlab Qu'est-ce qu'il faudrait comme connectique pour brancher directement le reset sur ta carte Easy-USB ?


@aoineko, en fait c'est assez simple, le signal sortant de la carte Easy-usb agit exactement comme un bouton qui 'met à la masse' le signal de RESET de l'ordinateur. Sauf, que c'est un transistor qui fait ça, au lieu du doigt de l'utilisateur. Du coup, il 'suffit' de relier la sortie de la cartouche Easy-USB directement au 'bon endroit' de l'ordinateur.

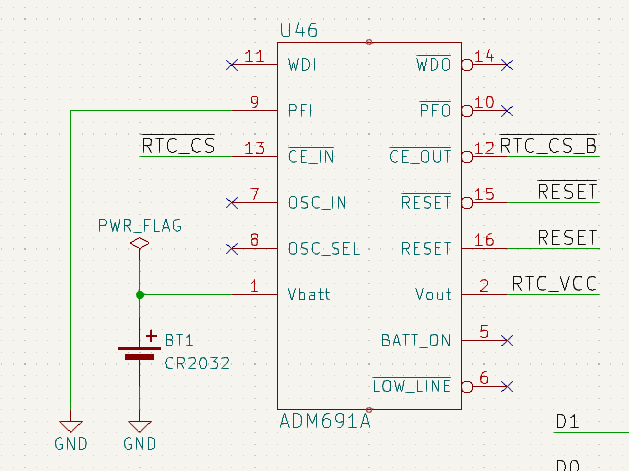

Exemple : Sur mon Omega, c'est un circuit ADM691A qui est utilisé pour effectuer le RESET de la machine :

adm691a

Apparemment, RESET et /RESET sont des sorties. Oui, mais sauf qu'en fait :

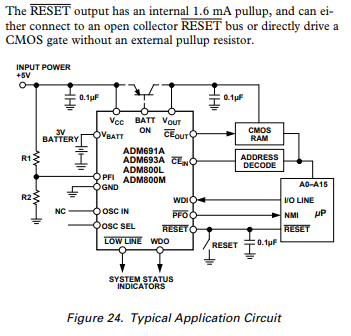

datasheet

nous indique que la sortie /RESET (PIN 15) possède un pull-UP de 1,6mA. Ce qui nous oriente de suite vers un type de sortie dit 'à collecteur ouvert', et que donc ça peut être aussi commandé de l'extérieur. Et c'est ce que montre l'image : un bouton de RESET est connecté sur cette 'sortie'. Du coup, et bien il suffi d'y connecter un 'fil' connecté à un connecteur permettant une connexion externe en provenance de la cartouche Easy-USB. C'est ce que j'ai fait, en image :

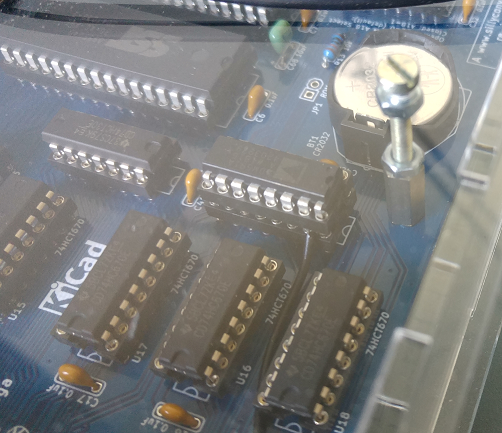

circuit-reset

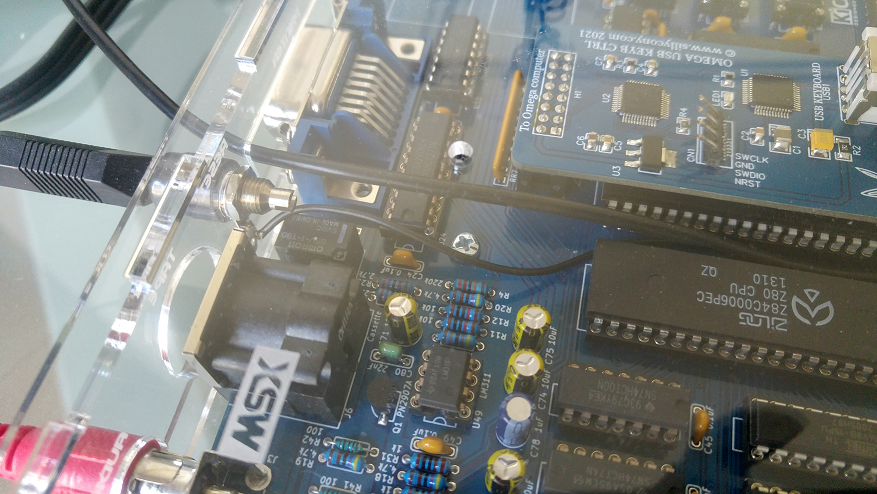

fiche-banane

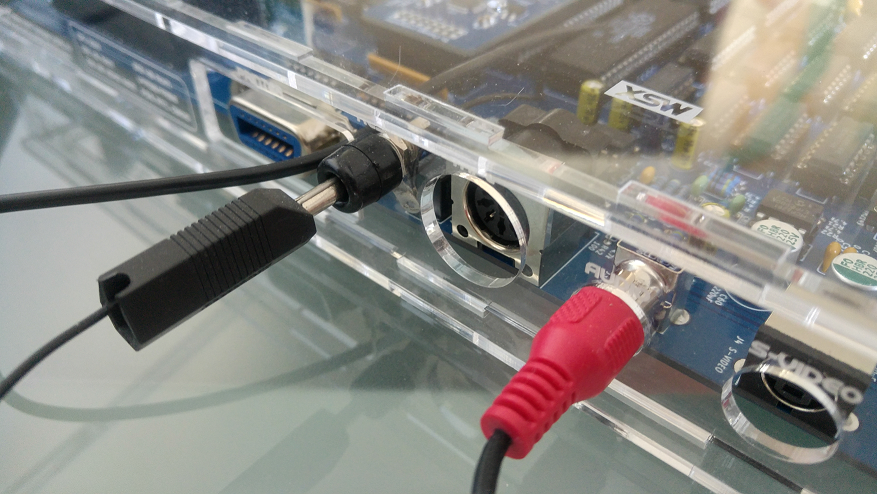

connexion-cartouche

Voilà, j'espère que l'explication est claire...
Edité par Censlab Le 15/05/2024 à 11h57


Pour le renouveau du retro.
Site web
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2724

Le 17/05/2024 à 01h01
Merci Censlab (même si je comprends pas tout ^^)

@Jipe, serait-il possible d'avoir 2 connecteurs pour le reset sur mon FS-A1 : un avec un bouton (reset manuel), et un avec une prise comme décrite par Censlab (reset commandé par la cartouche Easy-USB) ?

Et pour info, je m'intéresse plus au fonctionnel qu'à l'esthétique, donc ça ne me dérangerait pas du tout d'avoir des câbles qui dépasse du MSX avec le bouton et le prise de reset, si c'est plus simple à intégrer. Edité par aoineko Le 17/05/2024 à 01h01
