L'atelier Robotarm SVI le schéma
Reprise du message précédent
Petite question coté connectique cartouche -> robotarm . je pense que mes cordons db9 ne sont pas bon.On est d accord qu'il faut des cables croisé? c est a dire DB9-1 vers DB9-1 du robot? car mes cordons sont "DROIT" et le probleme vien peut etres de la.
si c est le cas, je dois modifier mon pcb avant de l editer !
Edité par MSXlegend Le 29/01/2025 à 16h10
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
db9 droite !! la pin 1 avec la 1 ....
Edité par
Bastion Rebel
Le 29/01/2025 à 10h20
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
est ce que le db9 coté robotarm est identique, car si je reli le 1 du db9 au pin 1 du robot, 2 au 2 etc... les cable se croise

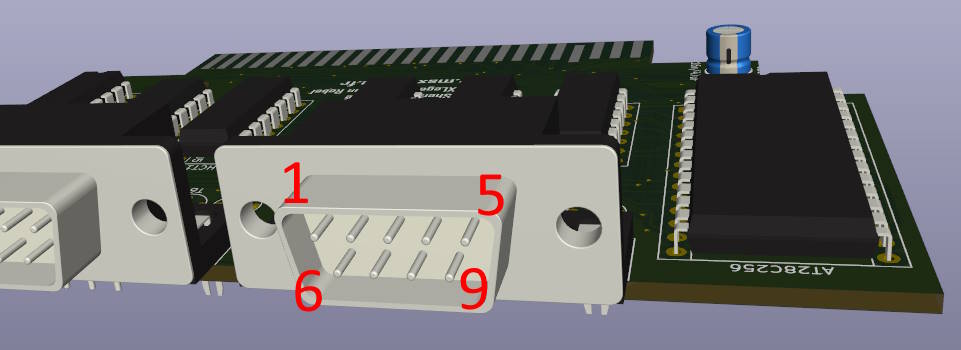

actuellement j'ai fait comme ça
et le cable acheté ici
https://www.aliexpress.com/item/1005003241151232.html?spm=a2g0o.order_list.order_list_main.346.7ce61802fPoyOc Edité par MSXlegend Le 29/01/2025 à 16h15
actuellement j'ai fait comme ça
et le cable acheté ici
https://www.aliexpress.com/item/1005003241151232.html?spm=a2g0o.order_list.order_list_main.346.7ce61802fPoyOc Edité par MSXlegend Le 29/01/2025 à 16h15
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

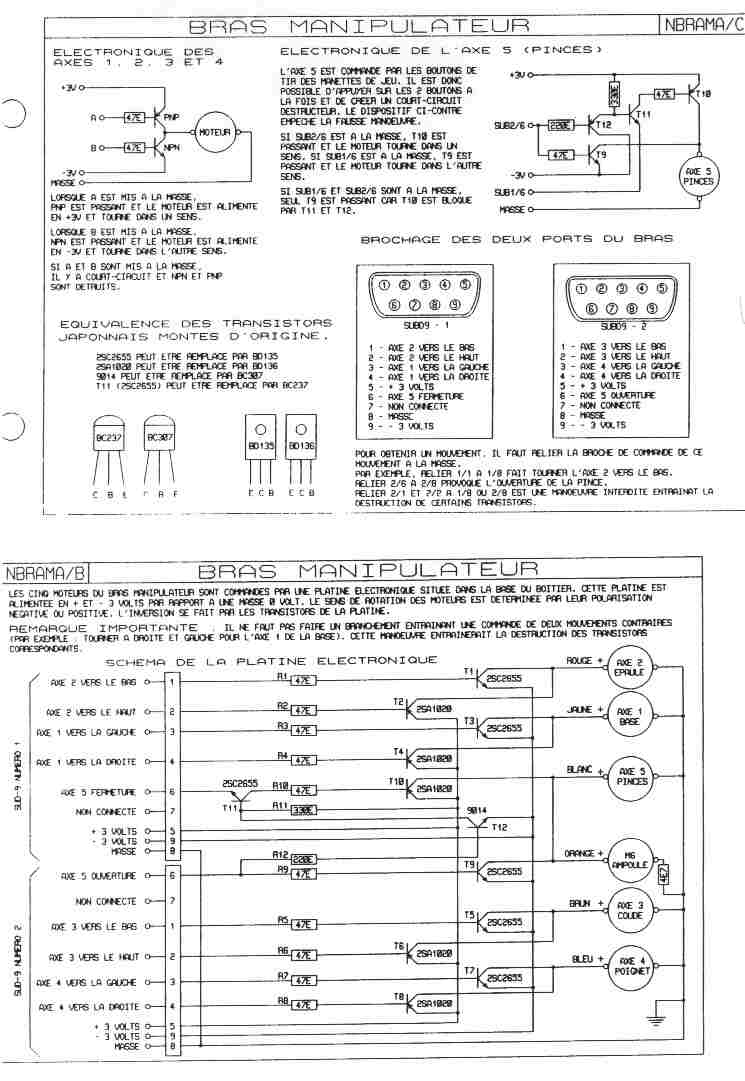

reprend le post 14 tu y a les pins du bras avec leur signal
oui pour faire un câble rond les fils vont forcément se croiser
il faut juste câbler
1 <-> 1
2 <-> 2
3 <-> 3
4 <-> 4
5 <-> 5
6 <-> 6
7 <-> 7
8 <-> 8
9 <-> 9
oui pour faire un câble rond les fils vont forcément se croiser
il faut juste câbler
1 <-> 1
2 <-> 2
3 <-> 3
4 <-> 4
5 <-> 5
6 <-> 6
7 <-> 7
8 <-> 8
9 <-> 9
post1 tu veux dire?

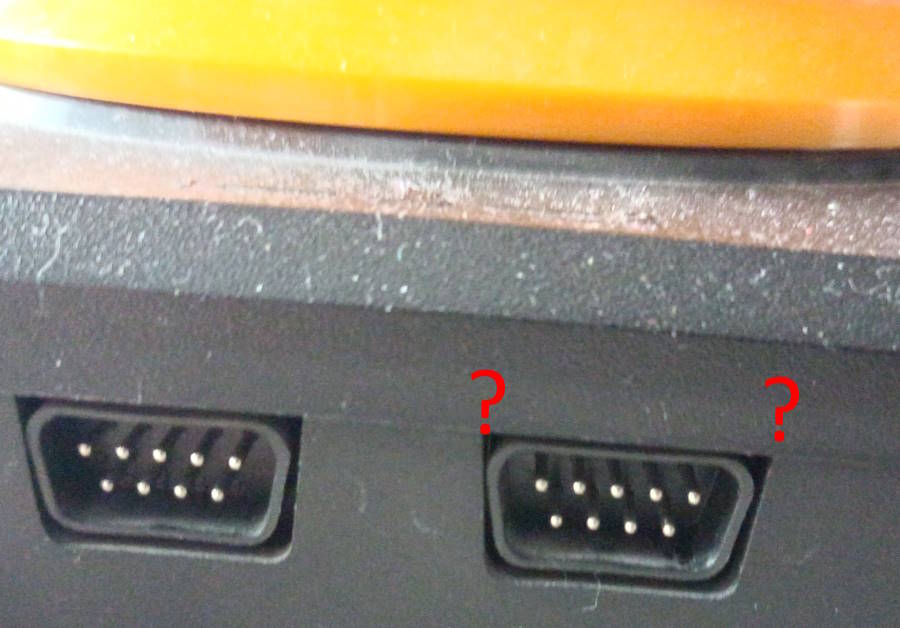

donc la c est vu exterieur du robotarm?
donc il faut juste que j'inverseles connectique sur mon pcb afin de pouvoir utiliser ces cable ?
donc la c est vu exterieur du robotarm?
donc il faut juste que j'inverseles connectique sur mon pcb afin de pouvoir utiliser ces cable ?
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Mon robotarm a besoin d'etres graissé non ? Jipé, peux tu y faire quelque chose chez riton? le mouvement de la pince qui s ouvre semble bloqué !
Edité par MSXlegend Le 26/05/2025 à 19h52
Edité par MSXlegend Le 26/05/2025 à 19h52
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
l'ouverture de la pince dépend du mouvement rotation de celle-ci
si on fait trop de tours elle se referme essaye une rotation inverse pour quelle se rouvre
pour le bruit désolé on peut pas faire grand chose j'ai essayé de graisser le mien mais avec le temps ça colle et c'est pire pour les mouvements
si on fait trop de tours elle se referme essaye une rotation inverse pour quelle se rouvre
pour le bruit désolé on peut pas faire grand chose j'ai essayé de graisser le mien mais avec le temps ça colle et c'est pire pour les mouvements
Hello les gens
voila quasiment 1an que Bastion à sortie sa version de SVI-2000C

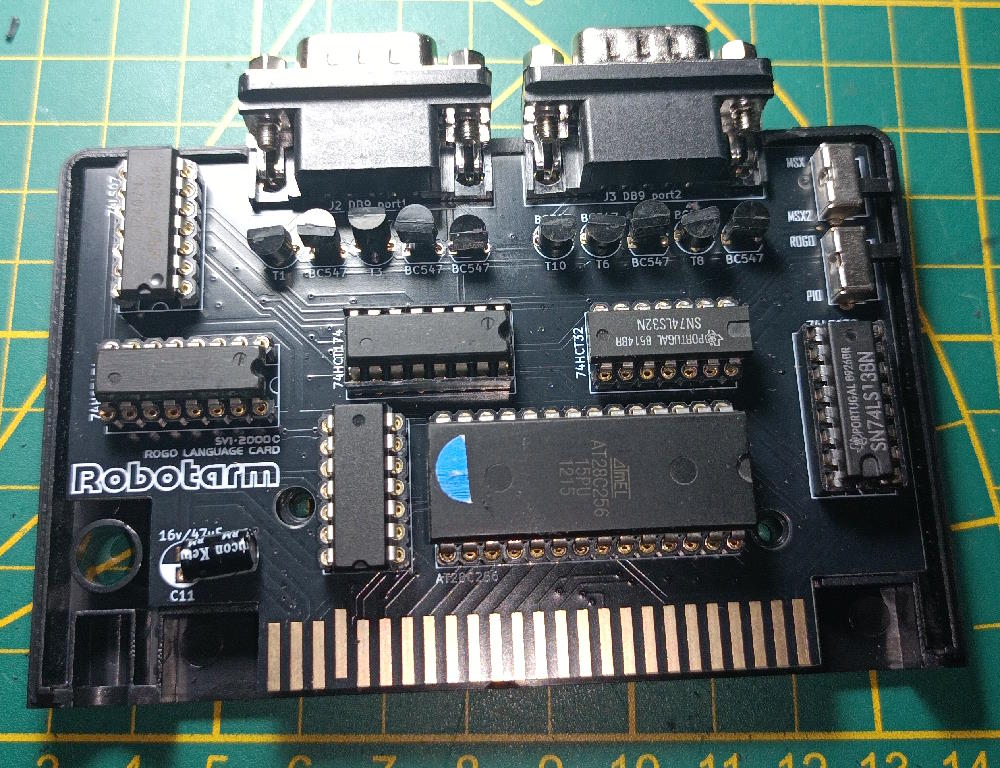

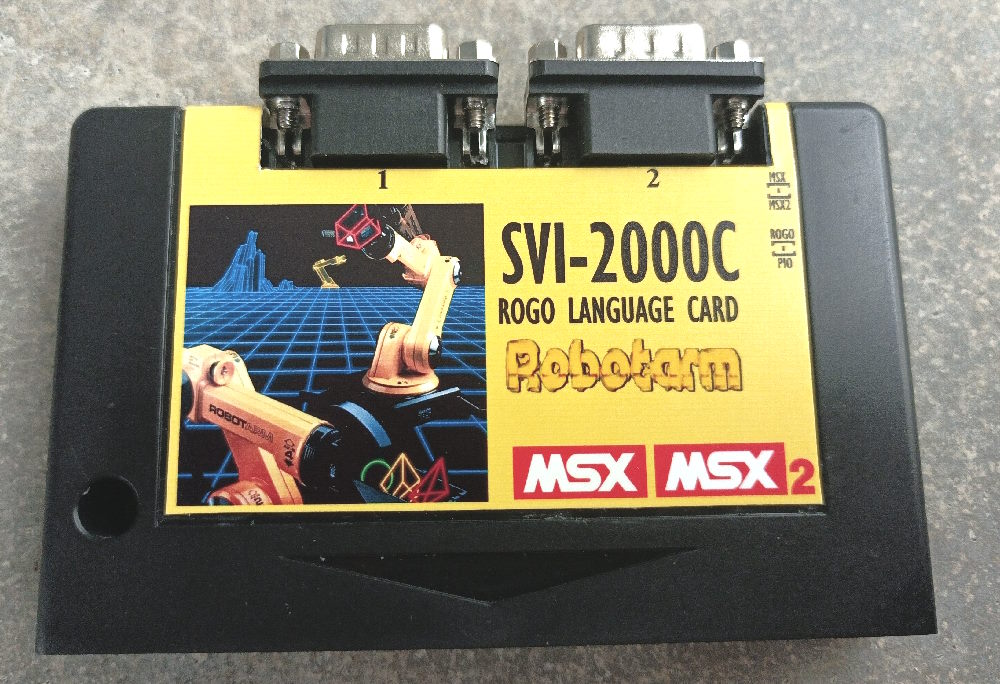

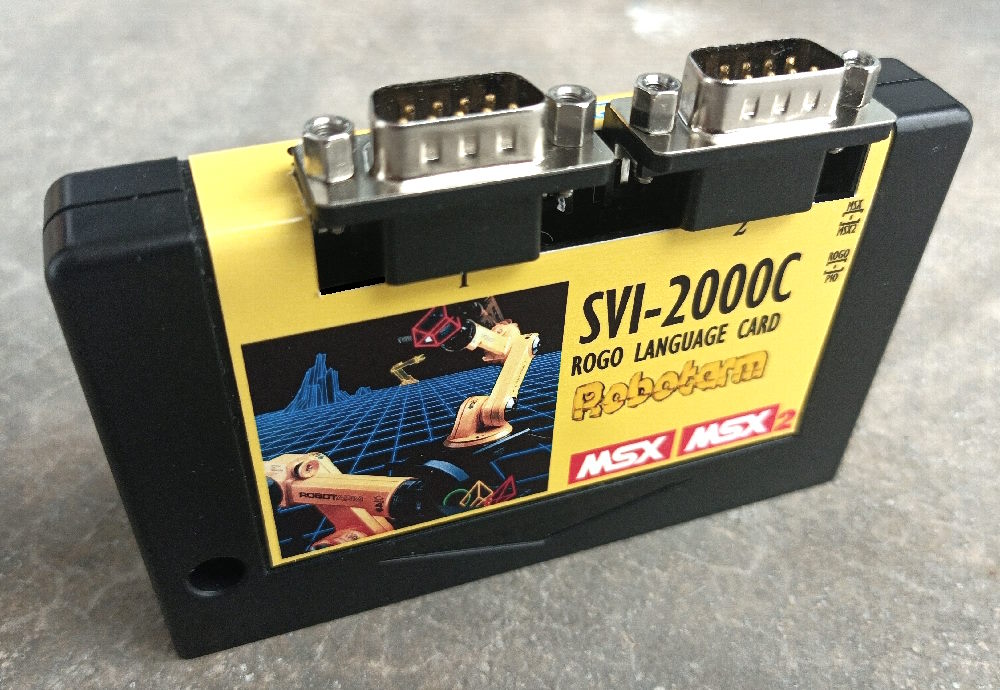

Apres un lot raté, et une autre serie débuggué avec 2 pins inversé, voici la version DB9.
A ma connaissance, on est que 3 en France a avoir refait l'interface
Le cablage du DB9 est inversé par rapport a l'original. Les cables sont croisé d'origine, moi j'ai choisi des nappes Droite!! (que l on trouve facilement sur aliexpress) . Du coup les cables MSX ne sont pas compatible, c est fait expres, ça n existe plus de toute façon !!
La suite un peu plus tard.
Edité par
MSXlegend
Le 14/07/2025 à 01h40
voila quasiment 1an que Bastion à sortie sa version de SVI-2000C
Apres un lot raté, et une autre serie débuggué avec 2 pins inversé, voici la version DB9.
A ma connaissance, on est que 3 en France a avoir refait l'interface
Le cablage du DB9 est inversé par rapport a l'original. Les cables sont croisé d'origine, moi j'ai choisi des nappes Droite!! (que l on trouve facilement sur aliexpress) . Du coup les cables MSX ne sont pas compatible, c est fait expres, ça n existe plus de toute façon !!
La suite un peu plus tard.
Edité par
MSXlegend
Le 14/07/2025 à 01h40
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Cette interface me plait pour son intégration par rapport à l'originale !
Mais papy se rappel qu'au siècle précédent ont mettait un condensateur
de découplage à chaque circuit intégré... par exemple 47nF...
Et pour le chimique j'aurais mis un 100uF ;-)
Avec aussi un de condensateur de découpage en parallèle...
Pour les prises DB9 c'est effectivement intelligent d'utiliser
des câbles droit, c'est à dire non croisés !
Pour facilité la découpe du capot supérieur de mettre les deux prises
cote à cote ? Et centré par rapport à la cartouche. En sachant que
l'ont ne va pas utiliser des prises DB9 à vis ;-)
Bravo au créateur en tout cas.
Mais papy se rappel qu'au siècle précédent ont mettait un condensateur
de découplage à chaque circuit intégré... par exemple 47nF...
Et pour le chimique j'aurais mis un 100uF ;-)
Avec aussi un de condensateur de découpage en parallèle...
Pour les prises DB9 c'est effectivement intelligent d'utiliser
des câbles droit, c'est à dire non croisés !
Pour facilité la découpe du capot supérieur de mettre les deux prises
cote à cote ? Et centré par rapport à la cartouche. En sachant que
l'ont ne va pas utiliser des prises DB9 à vis ;-)
Bravo au créateur en tout cas.

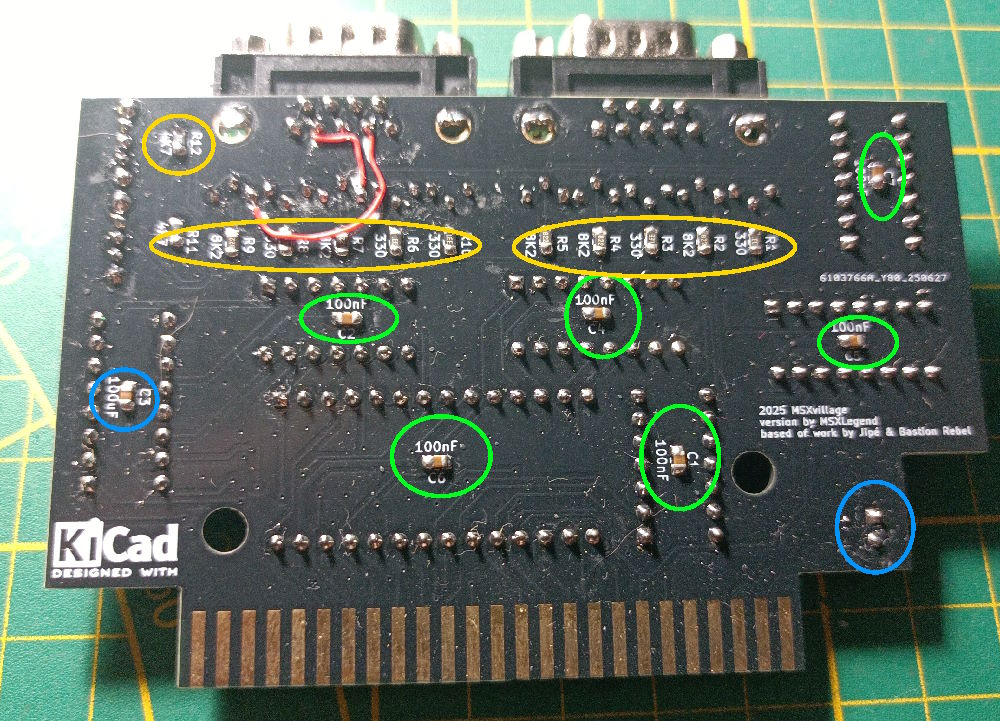

Normalement, tout y est mais c'est a l'arriere du PCb
Les 2 fils rouge, c est un fix !!
Edité par MSXlegend Le 20/07/2025 à 23h02
Les 2 fils rouge, c est un fix !!
Edité par MSXlegend Le 20/07/2025 à 23h02
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Papy MSX :
Petit cachotier ;-) C'est déjà beau mieux !
En général ont en met un aussi en parallèle du chimique...
A l'arrivée du 5V.
Et tu arrive à fermer l'ensemble dans un boîtier standard ?
Si c'est le cas, bravo ! Evidement sans support des CI ;-)
En général ont en met un aussi en parallèle du chimique...
A l'arrivée du 5V.
Et tu arrive à fermer l'ensemble dans un boîtier standard ?
Si c'est le cas, bravo ! Evidement sans support des CI ;-)
En effet, je pense rajouter un capa 104, et ça serait top
ça ferme facile sans les support (c'est un PCB pour les tests), enfin, il faut rogner la coque au niveau DB9. une version final est prevu SANS les DB9
Edité par MSXlegend Le 21/07/2025 à 00h41
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
salut et bon boulot ..
mais t'as pas mis les diodes en sortie ??
avec ce type de connecteur DB9 CI ca doit faire une sacré decoupe !!
cree toi des "empreinte" perso pour mettre les DB9 en sailli entre le PCB
et pourquoi du dis que les cables sont croisé c'est a cause des DB9 Male en entrée et Male en sortie donc avec des nappes droite et des DB9 a sertir c'est tres facile a concevoir !!
Bon boulot ...
mais t'as pas mis les diodes en sortie ??
avec ce type de connecteur DB9 CI ca doit faire une sacré decoupe !!
cree toi des "empreinte" perso pour mettre les DB9 en sailli entre le PCB
et pourquoi du dis que les cables sont croisé c'est a cause des DB9 Male en entrée et Male en sortie donc avec des nappes droite et des DB9 a sertir c'est tres facile a concevoir !!
Bon boulot ...
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Salut Bastion
J'ai voulu etres proche de l original, mais je pense que sur ma prochaine version je vais les integrer, il y a de la place
carrement, mais a la base, c etait pour mes tests, ça reste costaux, et ça donne un style avec une decoupe bien propre
si tu relis sur le db9, le 1 sur le 1, le 2 sur le 2, les cables se croisent. IL y a des nappes toutes faites , plat et tres propres. Ils sont droit !!! (le 1 sur 5, le 2 sur 4 etc...)
j'ai tout simplement adapté la carte avec les cables disponible aujourdhui , sans prise de tete !!
Les cable "croisé" format MSX ne se font plus, et pourquoi s'embeter a les faire !!
Merci, j'ai juste 1 an de retard sur toi

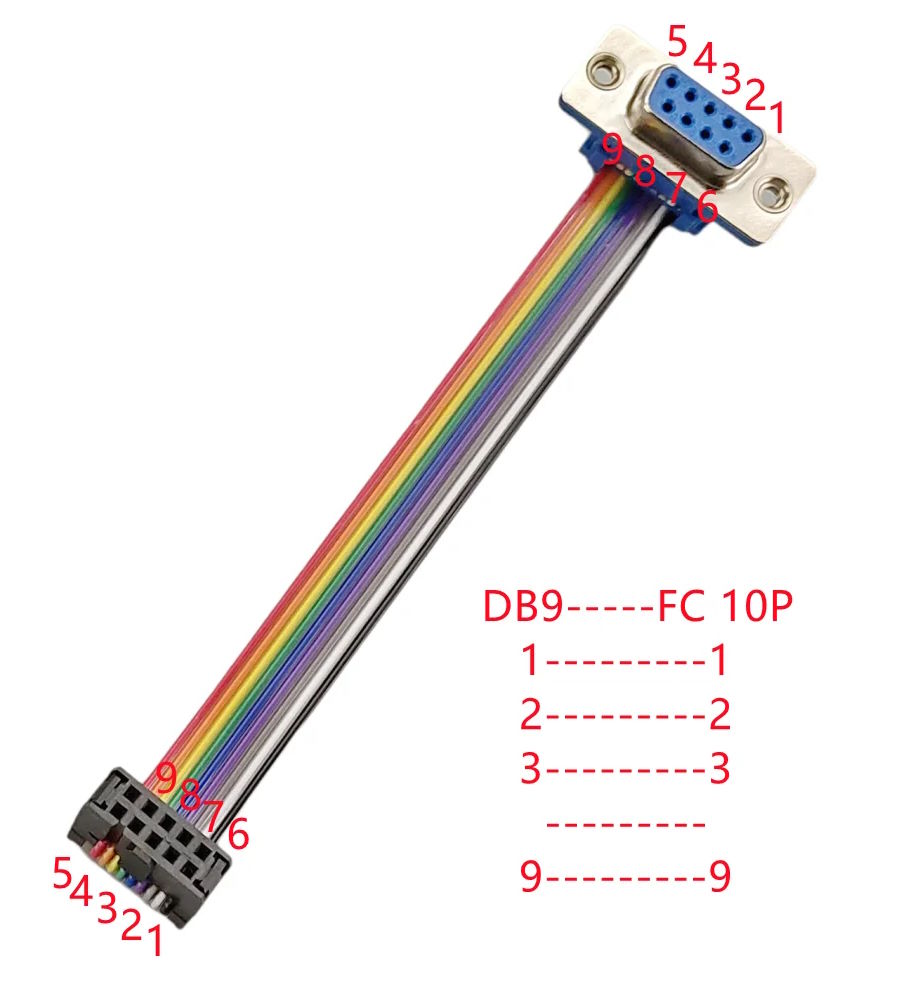

Voici le prochain format (avec nappe droite DB9 -> FC10P?)
Edité par MSXlegend Le 21/07/2025 à 10h46
Bastion Rebel :
salut et bon boulot ..
mais t'as pas mis les diodes en sortie ??
mais t'as pas mis les diodes en sortie ??
J'ai voulu etres proche de l original, mais je pense que sur ma prochaine version je vais les integrer, il y a de la place
Bastion Rebel :
avec ce type de connecteur DB9 CI ca doit faire une sacré decoupe !!
avec ce type de connecteur DB9 CI ca doit faire une sacré decoupe !!
carrement, mais a la base, c etait pour mes tests, ça reste costaux, et ça donne un style avec une decoupe bien propre
Bastion Rebel :
et pourquoi du dis que les cables sont croisé c'est a cause des DB9 Male en entrée et Male en sortie donc avec des nappes droite et des DB9 a sertir c'est tres facile a concevoir !!
et pourquoi du dis que les cables sont croisé c'est a cause des DB9 Male en entrée et Male en sortie donc avec des nappes droite et des DB9 a sertir c'est tres facile a concevoir !!
si tu relis sur le db9, le 1 sur le 1, le 2 sur le 2, les cables se croisent. IL y a des nappes toutes faites , plat et tres propres. Ils sont droit !!! (le 1 sur 5, le 2 sur 4 etc...)
j'ai tout simplement adapté la carte avec les cables disponible aujourdhui , sans prise de tete !!
Les cable "croisé" format MSX ne se font plus, et pourquoi s'embeter a les faire !!
Bastion Rebel :
Bon boulot ...
Bon boulot ...
Merci, j'ai juste 1 an de retard sur toi
Voici le prochain format (avec nappe droite DB9 -> FC10P?)
Edité par MSXlegend Le 21/07/2025 à 10h46
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
j'ai du rogner un peu la coque, mais je voulais volontairement un truc gros et fonctionnelle !!
Oui Bastion ,je créer aussi mes propres empreintes, mais je ne voulais pas comme toi
Par contre je suis entraint de faire une autre version et c est carrement invisible et compact , surprise
Edité par
MSXlegend
Le 21/07/2025 à 22h35
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
