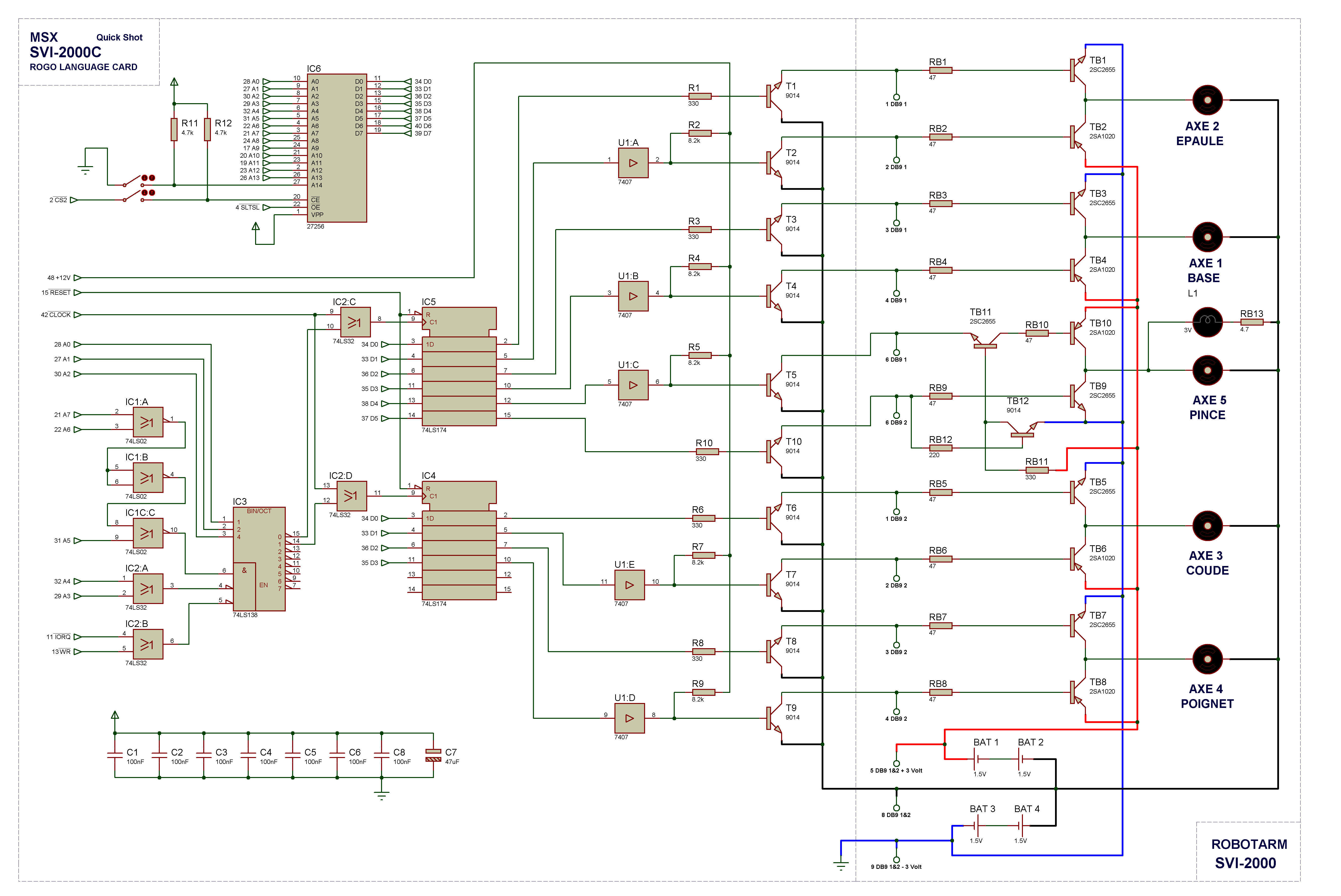

L'atelier Robotarm SVI le schéma
Reprise du message précédent
dans ce PDF une alim simple et une interface pour un SVI328 avec un programme en turbo pascalhttps://download.file-hunter.com/Technical/Hans%20Otten/robotarm.pdf
Jipe :
les câbles des manettes n'ont que 7 fils de connectés il manque les pin 5 et 9
pour la pin 5 elle ne sert pas dans la cartouche
mais la pin 9 est indispensable !!
MSXMYLOVE :
Et éventuellement en récupérant des câbles sur des manettes qui ne fonctionne plus.
les câbles des manettes n'ont que 7 fils de connectés il manque les pin 5 et 9
pour la pin 5 elle ne sert pas dans la cartouche
mais la pin 9 est indispensable !!

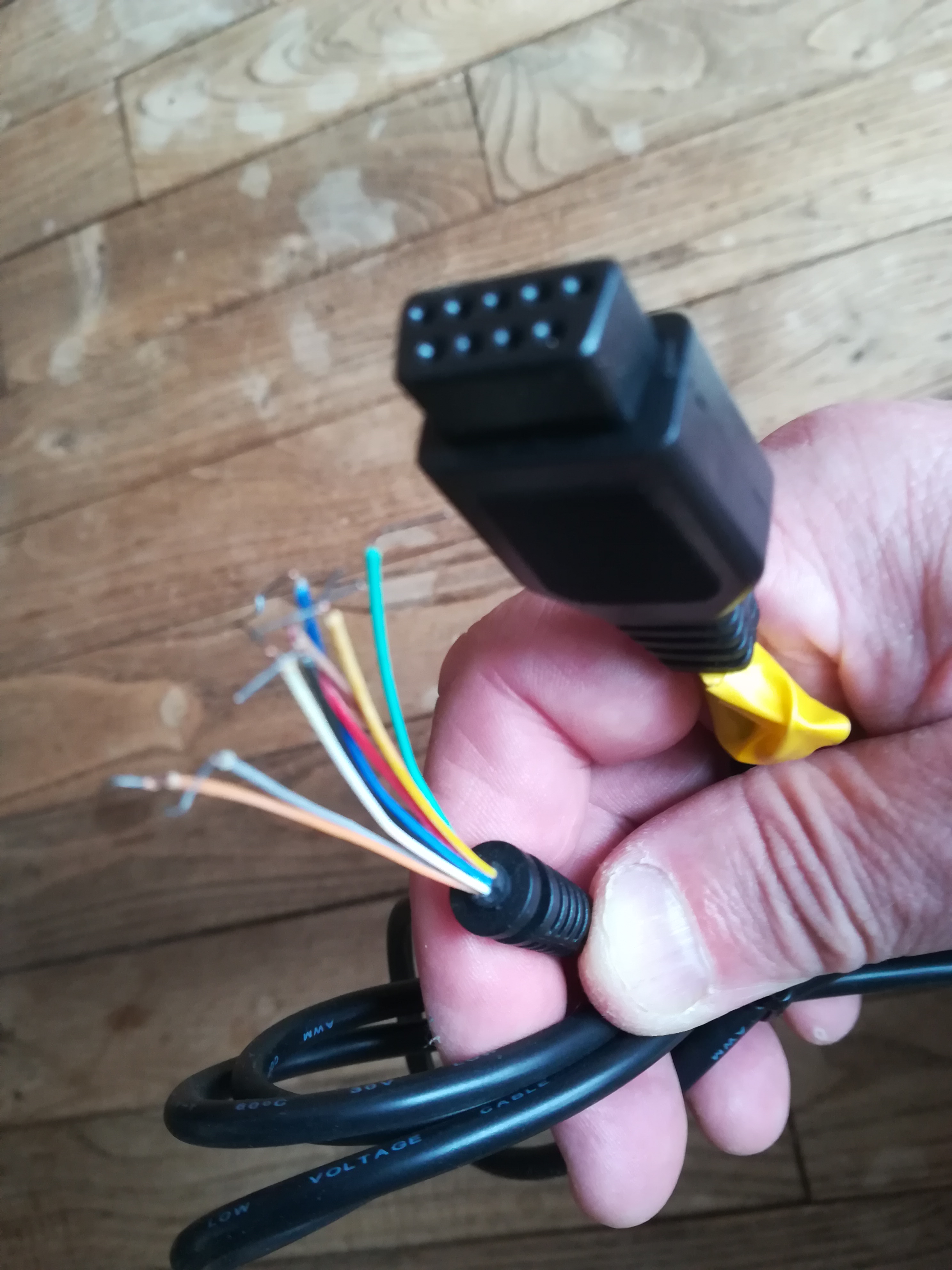

Il est possible de trouver sur un certain site chinois commençant par un " A " des câbles avec prise Db9 entièrement câblée. Plus le prix en tête
... J'avoue que la photo n'est pas au top, mais il y a bien les 9 fils.
Edité par
VieuxBouz1
Le 20/07/2024 à 17h01
Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...

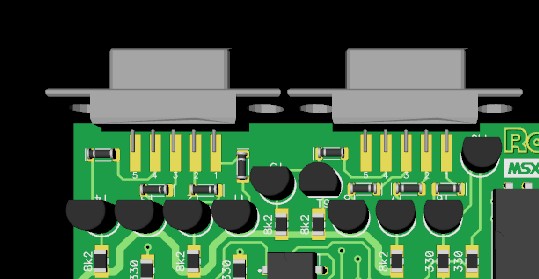

@JIPE je pensait a une protection pour le PCB a savoir sur les sortie DB9 juste avant placé des diodes pour evité le retour !!
tu en pense quoi ??
tu en pense quoi ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
on pourrait soit l'integré au PCB ou sur le cable via la DB9 Femelle qui se connecte au PCB !! des 4148 pour voir ...
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Patrick a répondu...
Il cherche son fichier Kicad... Il a peut être encore des proto boards.
Vu où vous en êtes, je ne sais pas si ça a encore un intérêt car vous avez poussé le truc encore plus loin !
Il cherche son fichier Kicad... Il a peut être encore des proto boards.
Vu où vous en êtes, je ne sais pas si ça a encore un intérêt car vous avez poussé le truc encore plus loin !
hormis les futures protections c'est prêt a la production
j'ai mis en commande les composants
donc d'ici la fin du mois de juillet si ok je vois pour les PCB et fin aout debut septembre pour peux esperé les premieres cartes assemblé
j'ai mis en commande les composants
donc d'ici la fin du mois de juillet si ok je vois pour les PCB et fin aout debut septembre pour peux esperé les premieres cartes assemblé
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Sebbeug :
Patrick a répondu...
Il cherche son fichier Kicad... Il a peut être encore des proto boards.
Vu où vous en êtes, je ne sais pas si ça a encore un intérêt car vous avez poussé le truc encore plus loin !
Il cherche son fichier Kicad... Il a peut être encore des proto boards.
Vu où vous en êtes, je ne sais pas si ça a encore un intérêt car vous avez poussé le truc encore plus loin !
Moi je travail sur kikad, je veux bien son fichier pour voir de mon coté
Bastion Rebel :
hormis les futures protections c'est prêt a la production
j'ai mis en commande les composants
donc d'ici la fin du mois de juillet si ok je vois pour les PCB et fin aout debut septembre pour peux esperé les premieres cartes assemblé
j'ai mis en commande les composants
donc d'ici la fin du mois de juillet si ok je vois pour les PCB et fin aout debut septembre pour peux esperé les premieres cartes assemblé
Bonjour,
Il faut réserver du coup ?
J en ai récupérer un aussi…
Sans interface …
Je pense que ça peu avoir du succès…
Bonne journée !
Suis-je donc le seul à n'avoir pas de Robotarm SVI 2000 ici ?
MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek + Gotek / Philips NMS 8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+
Wozblaster
y'a quelque temps (plus d'un ans ou deux) , un nouvel habitant (je ne sais plus son pseudo) , a proposé tout les robotarm qui provenait d'une association (ou école je sais plus) et les a proposé sur le village ( la majorité en boite avec les manettes et quelques uns avec interface (il me semble) ... sympa , il les a proposé avant de les mettre sur LBC ou la bay .... Maintenant tu connais tous les coupables
Edité par
TurboSEB
Le 23/07/2024 à 16h07
Edité par
TurboSEB
Le 23/07/2024 à 16h07
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Bastion Rebel :
donc d'ici la fin du mois de juillet si ok je vois pour les PCB et fin aout debut septembre pour peux esperé les premieres cartes assemblé
salut, je suis curieux, tu passe par qui ? jlcpcb ou pcbway ?? tes composants tu les commandes chez aliexpress aussi? Edité par MSXlegend Le 23/07/2024 à 16h30
MSXlegend :
salut, je suis curieux, tu passe par qui ? jlcpcb ou pcbway ?? tes composants tu les commandes chez aliexpress aussi?
Bastion Rebel :
donc d'ici la fin du mois de juillet si ok je vois pour les PCB et fin aout debut septembre pour peux esperé les premieres cartes assemblé
salut, je suis curieux, tu passe par qui ? jlcpcb ou pcbway ?? tes composants tu les commandes chez aliexpress aussi?
non pas jlcpcb ou pcbway trop cher ...elecrow !!
oui chez ali..mais faut bien choisir ..
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Jipe :
pour les diodes j'ai testé ce schéma et ça fonctionne
donc en sortie avant la DB9 ou dans la DB9 on peut partir sur des 1N4148 ??
on met sur toutes les pins ou pas ???
j'ai pris un peut d'avance sur toi !!!
autre question les S9014 peut on les remplacer par des BC547 ???
Edité par Bastion Rebel Le 24/07/2024 à 17h07
