L'atelier SCC+FM-PAC/PAQ/PAK

Reprise du message précédent
Salut Galine:Si une solution existe, a mon avis il faudrait procéder ainsi:
1) Injecter un BIOS 16Ko dans la Fm Pac. (CS1 suffira à utiliser ses 16Ko de Bios)
2) Insérer la Fm-Pac dans un [port Cartouche Gigogne] ou CS1 est relié à la FM-Pac.
Nb: Pour éliminer des hypothèses, il faut virer CS2, CS12 et SLTSL de ce port [Cartouche Gigogne]
Nb2: Supprime INT et BUSDIR de ce [Port Cartouche Gigogne].
Tester un Jeu ALESTE.DSK pour voir si la FM fonctionne.
Si OK alors étape 3. Autrement, [CS1 ne convient pas, ou le Bios pas OK etc..) ou encore INT et/ou BUSDIR
En réalité, CALL machin chouette est secondaire...Le principal est que les JEUXFM.DSK fonctionnent.
3) Insérer une MégaflashRom SCC sans JEU dans le [Second Pport Cartouche Gigogne]
Nb: Sur ce second [Port Cartouche gigogne], il faut relier [SLT SL], INT et BUSDIR. (CS1, CS2 et CS12 doivent être débranchés)
Tester ALESTE.DSK et si OK
Si OK voir la suite. Autrement la méthode n'est pas bonne.
Tester un JEUSCC.DSK Qui demande de préciser sur quel port est la Puce SCC
Si OK alors passer à l'étape 4. Autrement...
Nb: A ce stade, On peut déterminer si OUI ou NON, les Chip YM2413 et Chip SCC (Audio) peuvent cohabiter.
Nb2: Pourquoi choisir un Tracker ou Démo qui demande de spécifier ou se trouve le Chip Audio SCC?
En réalité, le JEUSCC.DSK (ou Demo ou programme) est patché pour chercher la Puce sur un SLOT bien précis.
Cela peut être une solution pratique puisque toutes les ROMSCC sur MSX ont un équivalent JEUSCC.DSK patché
4) Flasher la MégaFlashRom SCC avec un JEUSCC.ROM
Tester si le JEUSCC.ROM fonctionne.
Nb: Cela serait assez étonnant, mais faut quand même aller au bout du teste.
Conclusions:
Dans tous les cas, si il est possible de procéder à l'étape 3, ce serait un super résulta.
Cette étape 3 me parait la plus abordable, mais tout ceci ne reste que des hypothèses.
En effet, les JEUXSCC prépatchés demandant de préciser sur quel Port le chip SCC (Audio) est placé peut être une bonne solution.
PS: Si tu obtiens encore de la cacophonie, tu peux essayer de virer INT et/ou BUSDIR du [Port Cartouche Gigogne] ou se trouve la FM-PAC.
Je suis pas certain mais BusDir est nécessaire seulement si la ROM ou BIOS est utiliser sur n'importe quel Port!
Sans ROM/EPROM/FLASHROM etc, pas besoin de BusDir. (mais je peux me tromper

Bon courage.. Edité par igal Le 16/09/2013 à 09h48


Pour moi, la fm peut parfaitement cohabiter avec un mapper SCC sans confusion avec celui ci
Je vais essayer de faire les tests tout en un sur un seul slot comme ça le doute sera levé



Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

@MsxLégend: La FM ne pose AUCUN problème...Ca on sait déjà
Le problème qu'il peut y avoir c'est que....
Encore une fois...
Pour que la puce YM2413 soit utilisée par des jeux (commerciaux) FM-PAC, il faut que le bios soit détecté par le JEU FM-PAC.
Sans quoi, pas de FM.
On passe a la suite.....
Pour que La SCC (AUDIO seulement) ou (SCC AUDIO + MAPPER) fonctionnent, il faut voir si la présence d'un autre programme (BIOS FM PAC lol) ne dérange pas
Pour déterminer CA et juste CA, il faut procéder à des testes dans le genre que j'ai décrit un peu plus haut
Donc si pour toi la question est Peut on mettre une puce FM dans le même SLOT que la SCC, la réponse est déjà OUI
La FM YM2413 n'a besoin que du I/O (décodage d'adresse) pour fonctionner...Pour le reste, (compatibilité avec les jeux FM), retour au début de ce texte
J'espère ne pas te froisser, c'est juste que je sais plus comment le Re re re re dire lol
EDIT: Toute la FM peut fonctionner sans SLT SL, ni CS1, ni CS2, ni CS12. Sauf ADPCM du Msx-Audio et WAV de l'OPL4
Edité par
igal
Le 16/09/2013 à 11h21

Le problème qu'il peut y avoir c'est que....
Encore une fois...




Pour que la puce YM2413 soit utilisée par des jeux (commerciaux) FM-PAC, il faut que le bios soit détecté par le JEU FM-PAC.
Sans quoi, pas de FM.
On passe a la suite.....
Pour que La SCC (AUDIO seulement) ou (SCC AUDIO + MAPPER) fonctionnent, il faut voir si la présence d'un autre programme (BIOS FM PAC lol) ne dérange pas

Pour déterminer CA et juste CA, il faut procéder à des testes dans le genre que j'ai décrit un peu plus haut

Donc si pour toi la question est Peut on mettre une puce FM dans le même SLOT que la SCC, la réponse est déjà OUI

La FM YM2413 n'a besoin que du I/O (décodage d'adresse) pour fonctionner...Pour le reste, (compatibilité avec les jeux FM), retour au début de ce texte

J'espère ne pas te froisser, c'est juste que je sais plus comment le Re re re re dire lol
EDIT: Toute la FM peut fonctionner sans SLT SL, ni CS1, ni CS2, ni CS12. Sauf ADPCM du Msx-Audio et WAV de l'OPL4


Edit : la rom aussi
(aucun probleme Igal, je me fait vieux aussi
)
Galine pour le I/O voici les connections egdes concernés:
11-iorq
13-wr
15-reset
21&22 -a7 & a8
28 à 32 - a1,a0,a3,a2,a5,a4
33 à 40 - d1,d0,d3,d2,d5,d4,d7,d6
42-ck
49- audio in
sauf erreur de ma part, ça a l'air tout bon
total: 21 fils
edit: je pari monslip ma chemise
que ça fonctionne avec la rom de la fmpac 64k sur une am29f040 geré par le mapper 512k SCC
Edit 2: J'ai oublié l'alimentation
donc 4 fils de plus !! (+12 -12 +5 GND)
Edité par
MSXlegend
Le 16/09/2013 à 11h52


Galine pour le I/O voici les connections egdes concernés:
11-iorq
13-wr
15-reset
21&22 -a7 & a8
28 à 32 - a1,a0,a3,a2,a5,a4
33 à 40 - d1,d0,d3,d2,d5,d4,d7,d6
42-ck
49- audio in
sauf erreur de ma part, ça a l'air tout bon

total: 21 fils

edit: je pari mon

Edit 2: J'ai oublié l'alimentation

Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
bien j'ai effectué un test avec un slot expander en I/O et la ça fonctionne...
donc sur mon montage gigigne j'ai retirés les signaux suivants:
CS1
CS12
SLT select
bus dir
init
et j'ai ce son chaotique.
j'ai voulu pousser le vice en connectant mon connecteur I/O sur le slot expander en I/O
carte fm-paq connectée sur le port ou son déconnecté les pin plus haut le son est chaotique.
carte son connectée sur le port complet (scc) la ca fonctionne.
Je vais revérifier qu'il n'y ait pas eu de croisement sur le connecteur F et si ce n'est pas le cas c'est peut être que j'y suis allé un peut fort au niveau fils a déconnecter (j'avais effectué un essai avec SLT sel SC1 et CS12 déconnecté avant de déconnecter le bus dir et le init)
donc sur mon montage gigigne j'ai retirés les signaux suivants:
CS1
CS12
SLT select
bus dir
init
et j'ai ce son chaotique.
j'ai voulu pousser le vice en connectant mon connecteur I/O sur le slot expander en I/O
carte fm-paq connectée sur le port ou son déconnecté les pin plus haut le son est chaotique.
carte son connectée sur le port complet (scc) la ca fonctionne.
Je vais revérifier qu'il n'y ait pas eu de croisement sur le connecteur F et si ce n'est pas le cas c'est peut être que j'y suis allé un peut fort au niveau fils a déconnecter (j'avais effectué un essai avec SLT sel SC1 et CS12 déconnecté avant de déconnecter le bus dir et le init)

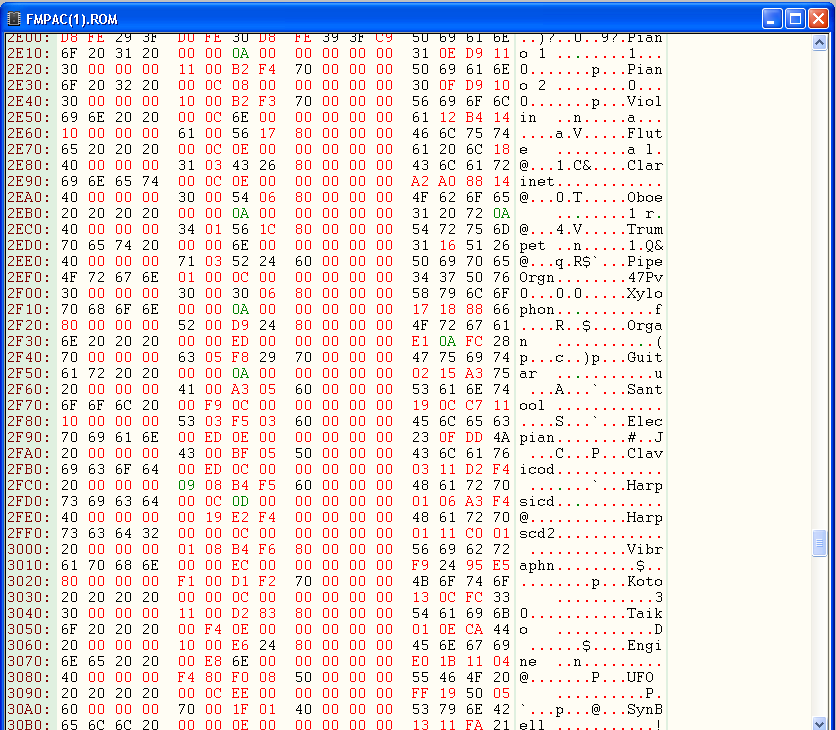

je pense que la FM PAC va chercher ses sons dans la ROM car on y trouve les instruments et des datas
donc pour faire marcher la FM PAC en I/O il faut un programme qui génére ses propres instruments

donc pour faire marcher la FM PAC en I/O il faut un programme qui génére ses propres instruments

attention par I/O j'entends qui fonctionne avec la rom dans la megaflashrom scc en gros c'est pour tenter de combiner scc + fm-pac en un slot pas de faire fonctionner la fm-pac sans rom on avait vu que ce n’était pas possible il y a quelque temps déja
.
la ce qui fonctionne c'est
megaflashrom scc en slot 2
slot expander gilberto en slot 2
fm-paq en slot 0.1 en I/O
et IDE Beer en slot 1.1

la ce qui fonctionne c'est
megaflashrom scc en slot 2
slot expander gilberto en slot 2
fm-paq en slot 0.1 en I/O
et IDE Beer en slot 1.1
Je viens de relire ton message et il y a un truc qui m'intrigue
1) Injecter un BIOS 16Ko dans la Fm Pac. (CS1 suffira à utiliser ses 16Ko de Bios) OK
2) Insérer la Fm-Pac dans un [port Cartouche Gigogne] ou CS1 est relié à la FM-Pac.
Nb: Pour éliminer des hypothèses, il faut virer CS2, CS12 et SLTSL de ce port [Cartouche Gigogne]
Nb2: Supprime INT et BUSDIR de ce [Port Cartouche Gigogne]. OK
Tester un Jeu ALESTE.DSK pour voir si la FM fonctionne. pas testé
Si OK alors étape 3. Autrement, [CS1 ne convient pas, ou le Bios pas OK etc..) ou encore INT et/ou BUSDIR
En réalité, CALL machin chouette est secondaire...Le principal est que les JEUXFM.DSK fonctionnent.
je veux en effet que les jeux FM fonctionnent mais pour le moment les seuls outils que j'ai pour tester sont des jeux en rom ou éventuellement en megaflashrom (une autre)
3) Insérer une MégaflashRom SCC sans JEU dans le [Second Pport Cartouche Gigogne]
Nb: Sur ce second [Port Cartouche gigogne], il faut relier [SLT SL], INT et BUSDIR. (CS1, CS2 et CS12 doivent être débranchés) c'est sur le dernier point que je m'interroge => (CS1, CS2 et CS12 doivent être débranchés)
1) Injecter un BIOS 16Ko dans la Fm Pac. (CS1 suffira à utiliser ses 16Ko de Bios) OK
2) Insérer la Fm-Pac dans un [port Cartouche Gigogne] ou CS1 est relié à la FM-Pac.
Nb: Pour éliminer des hypothèses, il faut virer CS2, CS12 et SLTSL de ce port [Cartouche Gigogne]
Nb2: Supprime INT et BUSDIR de ce [Port Cartouche Gigogne]. OK
Tester un Jeu ALESTE.DSK pour voir si la FM fonctionne. pas testé
Si OK alors étape 3. Autrement, [CS1 ne convient pas, ou le Bios pas OK etc..) ou encore INT et/ou BUSDIR
En réalité, CALL machin chouette est secondaire...Le principal est que les JEUXFM.DSK fonctionnent.
je veux en effet que les jeux FM fonctionnent mais pour le moment les seuls outils que j'ai pour tester sont des jeux en rom ou éventuellement en megaflashrom (une autre)
3) Insérer une MégaflashRom SCC sans JEU dans le [Second Pport Cartouche Gigogne]
Nb: Sur ce second [Port Cartouche gigogne], il faut relier [SLT SL], INT et BUSDIR. (CS1, CS2 et CS12 doivent être débranchés) c'est sur le dernier point que je m'interroge => (CS1, CS2 et CS12 doivent être débranchés)
en I/O le slot 0.1 n'existe pas
ce qui détermine le N° du slot est le signal SLTSL
donc quand tu dis que tu est en slot 0.1 ça veux dire que tu a pris les signaux sur la carte mére directement ?
ce qui détermine le N° du slot est le signal SLTSL
donc quand tu dis que tu est en slot 0.1 ça veux dire que tu a pris les signaux sur la carte mére directement ?
j'ai repris la numérotation du slot de gilberto
qui va de 0 a 3 et ce dernier est désactivé via le switch d'ou le I/O.
Concernant le slot libéré par l'inibition de la partie tools de la rom du panasonic FS-a1 je ne m'y suis pas encore penché (je pensais pouvoir un jour utiliser ce dit slot pour un memory mapper mais la question n'est pas la
.)

Concernant le slot libéré par l'inibition de la partie tools de la rom du panasonic FS-a1 je ne m'y suis pas encore penché (je pensais pouvoir un jour utiliser ce dit slot pour un memory mapper mais la question n'est pas la


@Galine: Tu n'as cas dire SLOT 1.0 / 1.1 / 1.2 / 2.2 ou encore 2.0 / 2.1 / 2.2 / 2.3 comme ca, ce sera plus claire pour tout le monde.
Concernant ta question...
Tu avais expliqué que tu as bidouillé "Deux port cartouches montés en gigogne"
Cela veut dire que tous les signaux sont parallèles entre ces deux connecteurs.
Sachant que pour la FM-PAC avec un BIOS 16Ko il faut le signal CS1 (Pin1) (et peut être INT (Pin8) + BUSDIR (Pin 10)
1) Branche Seulement CS1 sur la FM-PAC. (sans INT ni BUSDIR pour le moment)
Sachant que pour la SCC, Il faut SLT SL + BUSDIR
2) Branche Seulement SLT SL + BUS DIR sur la SCC.
Voici le teste qu'il faut faire:
Tu lances un JEU_FM.DSK et ce dernier doit sonner FM
Tu reboot....
Tu lances un JEU_SCC.DSK (qui demande à préciser sur quel port se trouve la SCC). Le jeu doit sonner SCC.
@Jipe: Tu as sans doute raison concernant les instruments FM tels que tu as montré un peu plus haut. Cependant, ca doit pas poser de pb avec les jeux commerciaux
Edité par
igal
Le 16/09/2013 à 13h17
Concernant ta question...
Tu avais expliqué que tu as bidouillé "Deux port cartouches montés en gigogne"
Cela veut dire que tous les signaux sont parallèles entre ces deux connecteurs.
Sachant que pour la FM-PAC avec un BIOS 16Ko il faut le signal CS1 (Pin1) (et peut être INT (Pin8) + BUSDIR (Pin 10)
1) Branche Seulement CS1 sur la FM-PAC. (sans INT ni BUSDIR pour le moment)
Sachant que pour la SCC, Il faut SLT SL + BUSDIR
2) Branche Seulement SLT SL + BUS DIR sur la SCC.
Voici le teste qu'il faut faire:
Tu lances un JEU_FM.DSK et ce dernier doit sonner FM

Tu reboot....
Tu lances un JEU_SCC.DSK (qui demande à préciser sur quel port se trouve la SCC). Le jeu doit sonner SCC.
@Jipe: Tu as sans doute raison concernant les instruments FM tels que tu as montré un peu plus haut. Cependant, ca doit pas poser de pb avec les jeux commerciaux

un port cartouche normal sans sans slot select n'est pas un vrai port I/O
il faut aussi couper les signaux /CS1 /CS2 /CS12
aprés si il ne sont pas cablés sur la cartouche ça reviens au même
il faut aussi couper les signaux /CS1 /CS2 /CS12
aprés si il ne sont pas cablés sur la cartouche ça reviens au même

truc marrant au boot l’ensemble se comporte mieux quand j'utilise la rom original de la fm pac panasonic (avec la rom de 16k de la fm paq dans la flashrom j'ai un double boot alors qu'avec la rom panasonic ca boot d'une traite ... normal quoi
.)


Bon voila...
On a la réponse aux 99.99% d’intérêt du montage.
1) J'ai Donc flashé la SCC avec le MSX2PMUS.ROM.
2) J'ai supprimé SLTSL, INT, BUS DIR et j'ai même viré l'EPROM de ma FM-PAC.
CA FONCTIONNE
J'ai voulu voir si la SCC est ok, et j'ai lancé MG2.DSK (la version qui détecte la SCC toute seule même sur des slot étendus.
Le teste que je vais faire mtnt est de Graver L'EPROM 27C128 et la mettre dns la FM-PAC.
Comme expliqué plus haut, Normalement, ce BIOS 16K devrait se contenter du signal CS1.
Je continue...puis j'expliquerai après
On a la réponse aux 99.99% d’intérêt du montage.
1) J'ai Donc flashé la SCC avec le MSX2PMUS.ROM.
2) J'ai supprimé SLTSL, INT, BUS DIR et j'ai même viré l'EPROM de ma FM-PAC.
CA FONCTIONNE

J'ai voulu voir si la SCC est ok, et j'ai lancé MG2.DSK (la version qui détecte la SCC toute seule même sur des slot étendus.
Le teste que je vais faire mtnt est de Graver L'EPROM 27C128 et la mettre dns la FM-PAC.
Comme expliqué plus haut, Normalement, ce BIOS 16K devrait se contenter du signal CS1.
Je continue...puis j'expliquerai après
