L'atelier [Réglé] Convertir une manette NES 2 boutons pour MSX Le plus simplement possible....
Reprise du message précédent

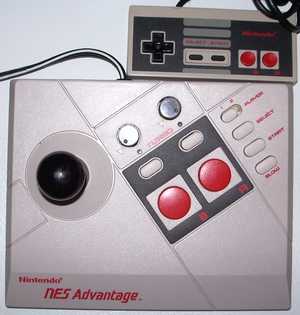

Aujourd'hui j'ai recu plusieurs colis dont un qui contenait des manettes NES (la petite : la NES que vous avez deja vue et la grande : NES ADVANTAGE
(plus arcade et plus solide aussi) . Sacré difference de taille NES pas
(photo perso)
Comme l'a proposé MSXLegend , la NES ADVANTAGE est également modifiable en Version MSX, mais elle sera plus basic que la version Nintendo si on se contente d'un pad 2 boutons (pas d'autofire, ni de ralentisseur , bouton select et start inutile comme sur le pad NES de base) Et c'est presque dommage de modifié un tel objet , mais par contre le boitier étant tres vaste , le tunning et les options possible sont nombreuses
a partir de maintenant , photo prise du Net , car la carte mere du pad est asser dure a demonté dut au deux molettes du tir automatique dont les boutons tiennent tres (trop) bien et je n'ai pas voulus abimé la manette .
Particularité de la manette : son cable pour deux manettes :

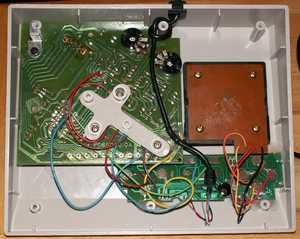

a l'interieur de l'objet , une partie joystick et une partie ''Carte mere''
(a note que sur cette photo , la troisieme carte en bas est un rajout pour transformé le pad en version USB et n'est donc pas a prendre en compte , mais c'est la seul photo trouvé

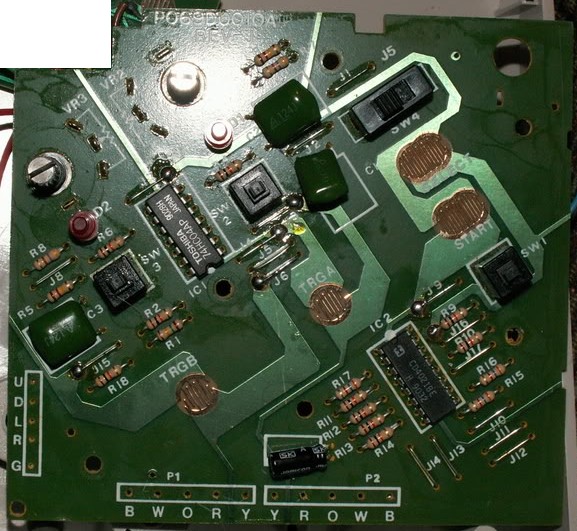

)la partie Joystick est tres facilement exploitable par le MSX , en effect , un fil pour le haut (U=Up) , le bas (D=Down), droite et gauche (L=Left et R=Right) et la masse (G=Ground) . Donc il suffit de brancher directement ces 5 fils sur un cordon manette MSX (pour le moment , pas besoin de la partie ''carte mere'')
(les deux connecteurs du bas (P1 et P2 : BWORY) sont les deux connecteurs manette)
la ''carte mere'' n'est pas trop compliqué non plus si on se contente de deux boutons que l'on doit repiqué au niveaux des contacts trigger 1 et 2 (TRGA et TRGB) , mais il serait dommage de ne pas employer les boutons select et start (comme second bouton) . J'imagine que les tirs automatiques (un par bouton) avec leurs touches d'activation , leurs voyants et leurs molette de reglage doivent également pouvoir etre adaptable car ces ensembles (autofire) doivent logiquement étre connecté en parallele de leurs boutons respectif. (la seul chose a faire attention étant l'alimentation du CI 74HC04 car si on branche les boutons select et start en parallele des boutons A et B , ca risque de faires des etincelles si on ne coupe pas les bons circuits) Edité par TurboSEB Le 02/10/2011 à 06h35
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Non non , en temps que MEMBRE OFFICIEL N°3 , je te laisse la priorité (et puis si tu grille un port manette, au moins toi tu sais le réparer
)
Walter :
Ah bon si on n'a plus de droit d'outragé tranquillement dans ce village , mais ou va t'on
pour ma decharge , je n'ai fait qu'un incitation a la debauche en prenant une simple photo , je ne suis pas passé a l'acte , toute ressemblance avec une manette ayant existé ne serait que pure coïncidence fortuite , et bla bla ......
j'imagine une version tuning en bleu MSX , pour donné une idée :
(oui je sais , elle est rouge)
Edité par
TurboSEB
Le 01/10/2011 à 23h50
, je te laisse la priorité (et puis si tu grille un port manette, au moins toi tu sais le réparer )Walter :
Citation :
On va se mettre les clubs d' O.G.N.* à dos, avec vos outrages successifs.
Ah bon si on n'a plus de droit d'outragé tranquillement dans ce village , mais ou va t'on
pour ma decharge , je n'ai fait qu'un incitation a la debauche en prenant une simple photo , je ne suis pas passé a l'acte , toute ressemblance avec une manette ayant existé ne serait que pure coïncidence fortuite , et bla bla ......
j'imagine une version tuning en bleu MSX , pour donné une idée :
(oui je sais , elle est rouge)
Edité par
TurboSEB
Le 01/10/2011 à 23h50
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
En fait c'est prévu dans ma prochaine modif. Ce n'est pas compliqué, mais va falloir que je me mette d'accord (il m'arrive de ne pas etre d'accord avec moi meme
) sur le choix du / des bouton(s) de tir. Et comme d'habitude, Pegase nous concoctera un magnifique Skin
Aller patience, encore 1 petit mois et on y va
) sur le choix du / des bouton(s) de tir. Et comme d'habitude, Pegase nous concoctera un magnifique Skin Aller patience, encore 1 petit mois et on y va

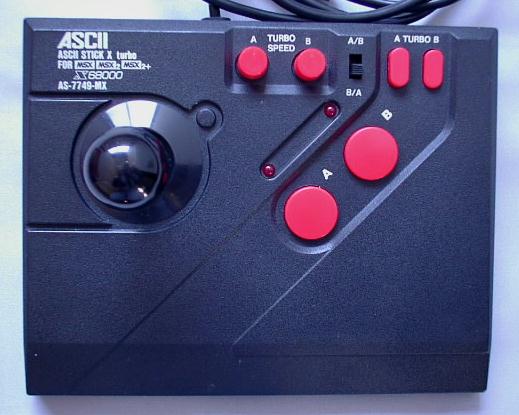

la manette ASCII X Turbo étant semble-t'il identique a la NES ADVANTAGE , Je pensse qu'il y a moyen de faire de la NES ADVANTAGE une Compatible MSX full option , sans trop de modification . Je recherche le schema de cette manette Ascii
source image : MSXArchive
asser ressemblant non
http://www.msxarchive.nl/pub/msx/photos/hardware/ASCII_Stick_X_turbo.jpg
cette manette a été distribué pour de nombreuses console et ordinateur , en 2 ou 3 bouton :
http://www.assemblergames.com/forums/showthread.php?t=27316
le model MSX dispo sur la bay pour 50 Euros si vous chercher MSX Turbo Edité par TurboSEB Le 01/12/2011 à 22h35
Ascii source image : MSXArchiveasser ressemblant non
http://www.msxarchive.nl/pub/msx/photos/hardware/ASCII_Stick_X_turbo.jpg
cette manette a été distribué pour de nombreuses console et ordinateur , en 2 ou 3 bouton :
http://www.assemblergames.com/forums/showthread.php?t=27316
le model MSX dispo sur la bay pour 50 Euros si vous chercher MSX Turbo Edité par TurboSEB Le 01/12/2011 à 22h35
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
hello question
http://www.msxlegend.sitew.com/fs/manette_nes/3ua50-padNES_chris2.jpg
ayant besoin d'en faire une serie pour ce projet => http://www.gamopat-forum.com/f37-projet-msx2-gamopat
je n'ai pas compris un leger detail
quand on ce procure un pad nes pour faire cela , la broche femelle ci dessus n'est pas compatible msx , alors comment
la raccorder fils a fils et puis la pluguer ?
en relisant je constate et decouvre le format de cable db9 de chez aston martin
penettre il convenablement dans tout les msx ? il a l'air un peu cour coté femelle ?
http://medias.pearl.fr/images/produits/grand/P/PE9/PE971.jpg Edité par erikrom Le 04/05/2014 à 23h11
http://www.msxlegend.sitew.com/fs/manette_nes/3ua50-padNES_chris2.jpg
ayant besoin d'en faire une serie pour ce projet => http://www.gamopat-forum.com/f37-projet-msx2-gamopat
je n'ai pas compris un leger detail
quand on ce procure un pad nes pour faire cela , la broche femelle ci dessus n'est pas compatible msx , alors comment
la raccorder fils a fils et puis la pluguer ?
en relisant je constate et decouvre le format de cable db9 de chez aston martin
penettre il convenablement dans tout les msx ? il a l'air un peu cour coté femelle ?
http://medias.pearl.fr/images/produits/grand/P/PE9/PE971.jpg Edité par erikrom Le 04/05/2014 à 23h11
la prise DB9 avec capot n'est pas adaptée aux ports joystick de pas mal de MSX
une solution pour certains modéles est de replier les pattes sur le coté vers l'extérieur
ça peux dépanner mais on ne peu plus mettre le capot et ça reste fragile pour les connectiques
ne pas couper les pattes car tout se disloque
une solution pour certains modéles est de replier les pattes sur le coté vers l'extérieur
ça peux dépanner mais on ne peu plus mettre le capot et ça reste fragile pour les connectiques
ne pas couper les pattes car tout se disloque
ok merci jipe
autre question je vais acheter ces manettres nes repro
ntsc et pal malheureusement deux fois plus chere
a tu une idée de pourquoi plus chere est une question de 5 ou 12 v ? et sera elle compatible une fois modé ?
ntsc 6 euro port compris ...
http://www.ebay.fr/itm/New-TTX-Tech-Wired-Classic-Controller-Gamepad-Joystick-Joypad-for-NES-NTSC-/261430660785?pt=US_Video_Game_Controllers&hash=item3cde7b4eb1
pal 11 euro , cher mais neuf .
http://www.ebay.fr/itm/New-TTX-Tech-Wired-Classic-Controller-Gamepad-Joystick-Joypad-for-NES-PAL-/251487836385?pt=AU_Video_Game_Accessories&hash=item3a8dd7d8e1
en tout cas je vais essayer les deux et vous tiens au courant du resultat Edité par erikrom Le 05/05/2014 à 21h50
autre question je vais acheter ces manettres nes repro
ntsc et pal malheureusement deux fois plus chere
a tu une idée de pourquoi plus chere est une question de 5 ou 12 v ? et sera elle compatible une fois modé ?
ntsc 6 euro port compris ...
http://www.ebay.fr/itm/New-TTX-Tech-Wired-Classic-Controller-Gamepad-Joystick-Joypad-for-NES-NTSC-/261430660785?pt=US_Video_Game_Controllers&hash=item3cde7b4eb1
pal 11 euro , cher mais neuf .
http://www.ebay.fr/itm/New-TTX-Tech-Wired-Classic-Controller-Gamepad-Joystick-Joypad-for-NES-PAL-/251487836385?pt=AU_Video_Game_Accessories&hash=item3a8dd7d8e1
en tout cas je vais essayer les deux et vous tiens au courant du resultat Edité par erikrom Le 05/05/2014 à 21h50
Ces pads sont peut-être zonés ... mais ce n'est pas très grave vu que tu vas retirer tout ce qu'il y a dedans pour les modifier en version MSX.
Pour le connecteur, j'ai pris un cordon en provenance d'une manette cassée de Megadrive et c'est parfait.
Pour le connecteur, j'ai pris un cordon en provenance d'une manette cassée de Megadrive et c'est parfait.
Matmook
Juste pour dire que c'est plus facile de convertir une manette megadrive en MSX…
Il y a un tuto ladessus dans le forum.
En tout cas, au moins le cordon avec la DB9 est le même.
De plus en ajoutant 2 diodes dans le montage on peut créer un PAD MSX avec 3 boutons !
Le troisième bouton faisant : A+B en même temps.
Ce qui se révèle très utile par exemple dans le jeu Metal Gear 2, ou pour jouer à Aleste... Edité par ericb59 Le 06/05/2014 à 09h41
Il y a un tuto ladessus dans le forum.
En tout cas, au moins le cordon avec la DB9 est le même.
De plus en ajoutant 2 diodes dans le montage on peut créer un PAD MSX avec 3 boutons !
Le troisième bouton faisant : A+B en même temps.
Ce qui se révèle très utile par exemple dans le jeu Metal Gear 2, ou pour jouer à Aleste... Edité par ericb59 Le 06/05/2014 à 09h41
On peut tout récupérer sur les manettes de la SMS ou de la Megadrive.
Les manettes NES n'ont pas le même connecteur et elles fonctionnent avec moins de fils !
J'ai récupéré des nanettes d'un clone de NES qui a les mêmes connecteurs que les nanettes MSX pour le cable mais il n'y a que 4 fils.
Les manettes NES n'ont pas le même connecteur et elles fonctionnent avec moins de fils !
J'ai récupéré des nanettes d'un clone de NES qui a les mêmes connecteurs que les nanettes MSX pour le cable mais il n'y a que 4 fils.
bonjour à tous salut msxlegend comment ca va? je voudrais savoir une chose les manettes master system sont jouables sur une msx mais il ya des jeux comme contra y' pas le bouton pour sauter alors cetainement y'a un cable ki faut modifier ma question est ce c possible de modifier une manette master system pour la rendre jouable sur une msx sinon j'ai beaucoup de manettes pour la nes est ce ke c possible de utiliser une cable sega master system et de le souder directement sur une manette nes si oui est ce kil ya un shéma pour les couleurs des petits fils pour les souder chacun sur la bonne piste merci et a+
Golgo74
