L'atelier [Réglé] Convertir une manette NES 2 boutons pour MSX Le plus simplement possible....

Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 21/11/2023 à 04h58

Reprise du message précédent

J’ai prépare ton cadeaux je t’envoie sa par poste

VieuxBouz1 J’ai juste besoin ton adresse en privé

image_30965


MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


bpmsx Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 20/03/2013 à 19h45

Messages: 481

Le 21/11/2023 à 10h36

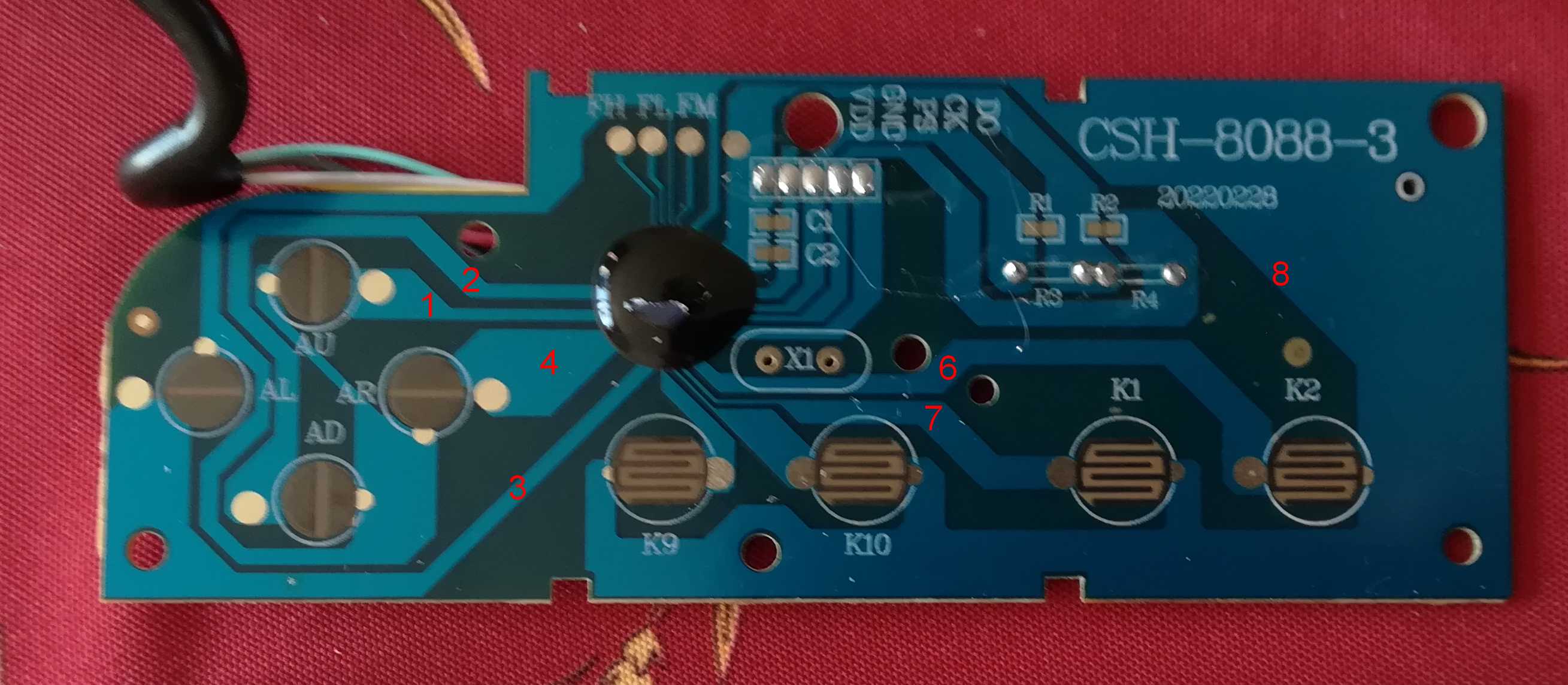

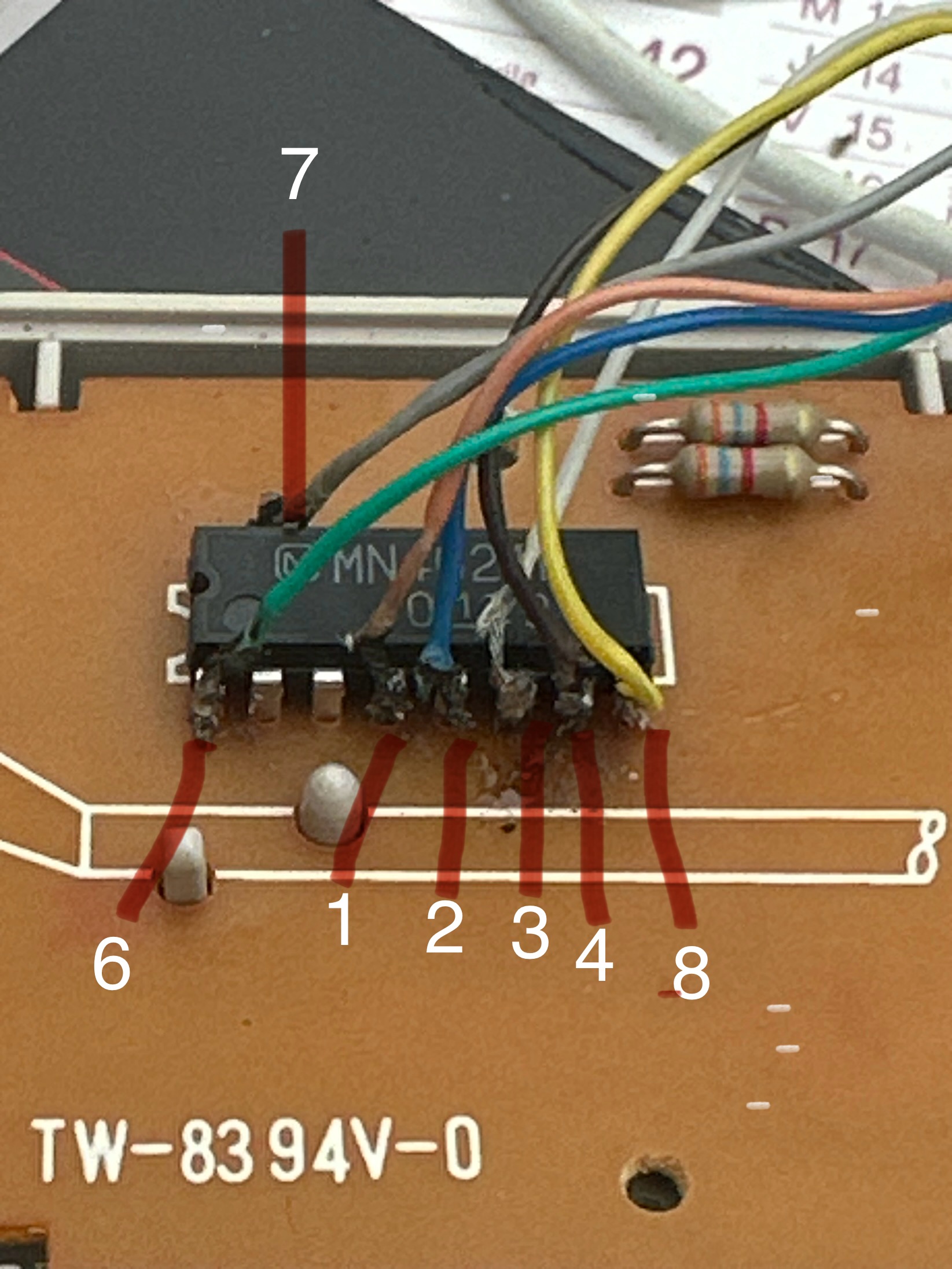

[img][/img]nes_modif-4
Faire des trous de 1mm aux endroits des chiffres, décaper (gratter) le verni, étamer et souder les fils comme numéroté


bpmsx

bpmsx Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 20/03/2013 à 19h45

Messages: 481

Le 21/11/2023 à 10h47

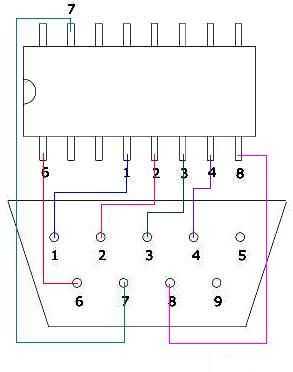

nes_modif-2

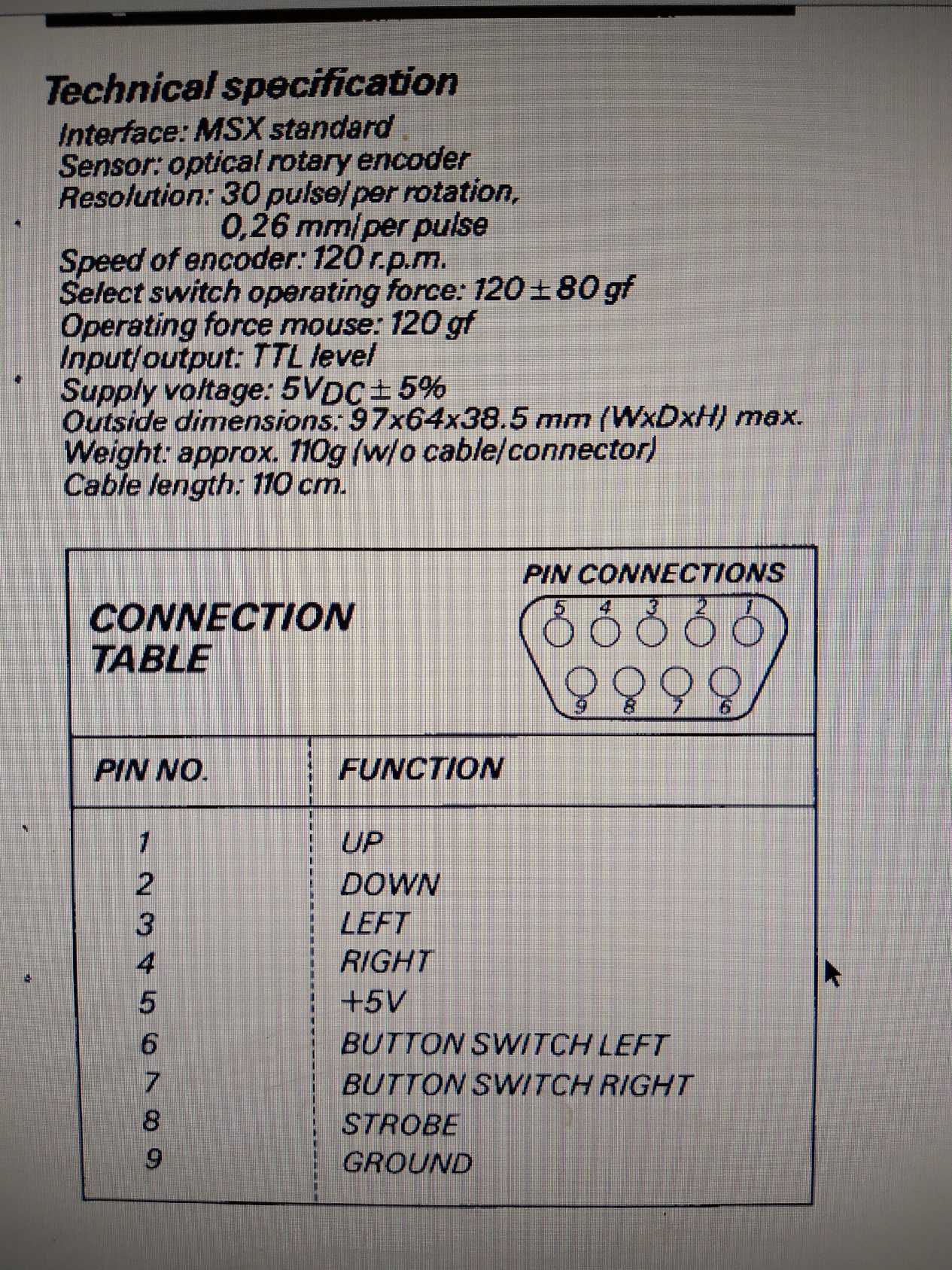

Les numéros corresponde à la fiche manette (bas du schéma)
comme déja indiquer par MSXlégend en début de cet article Edité par bpmsx Le 21/11/2023 à 10h51


bpmsx

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5887

Le 21/11/2023 à 20h00
bpmsx :
[img][/img]nes_modif-4
Faire des trous de 1mm aux endroits des chiffres, décaper (gratter) le verni, étamer et souder les fils comme numéroté


Il faut que tes fils soient très fin sinon tu referme pas la manette :|


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 09/12/2023 à 10h52

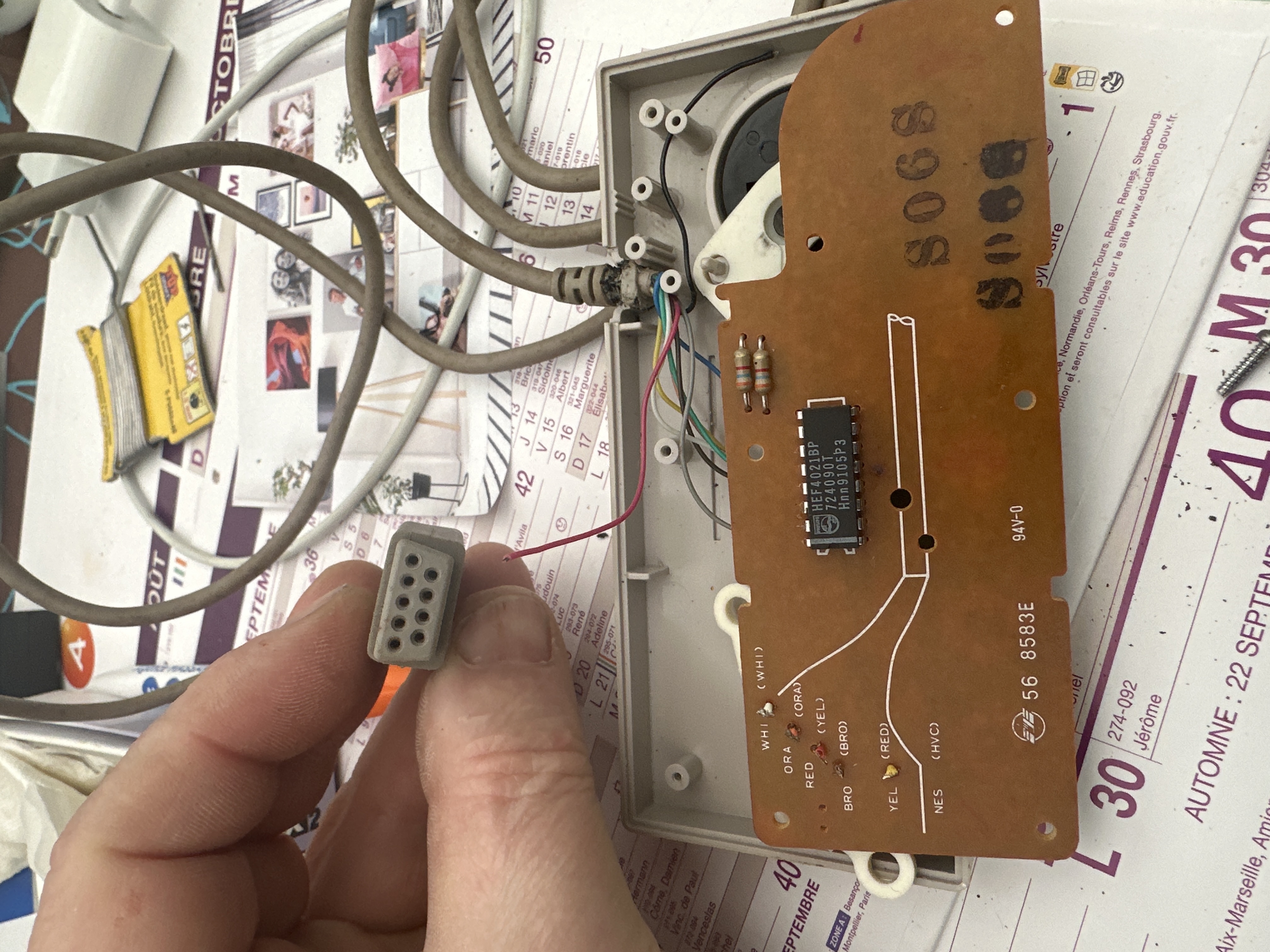

Bonjour j’ai essayé mes sa ne fonctionne pas ?? Sa peut venir de quoi ?

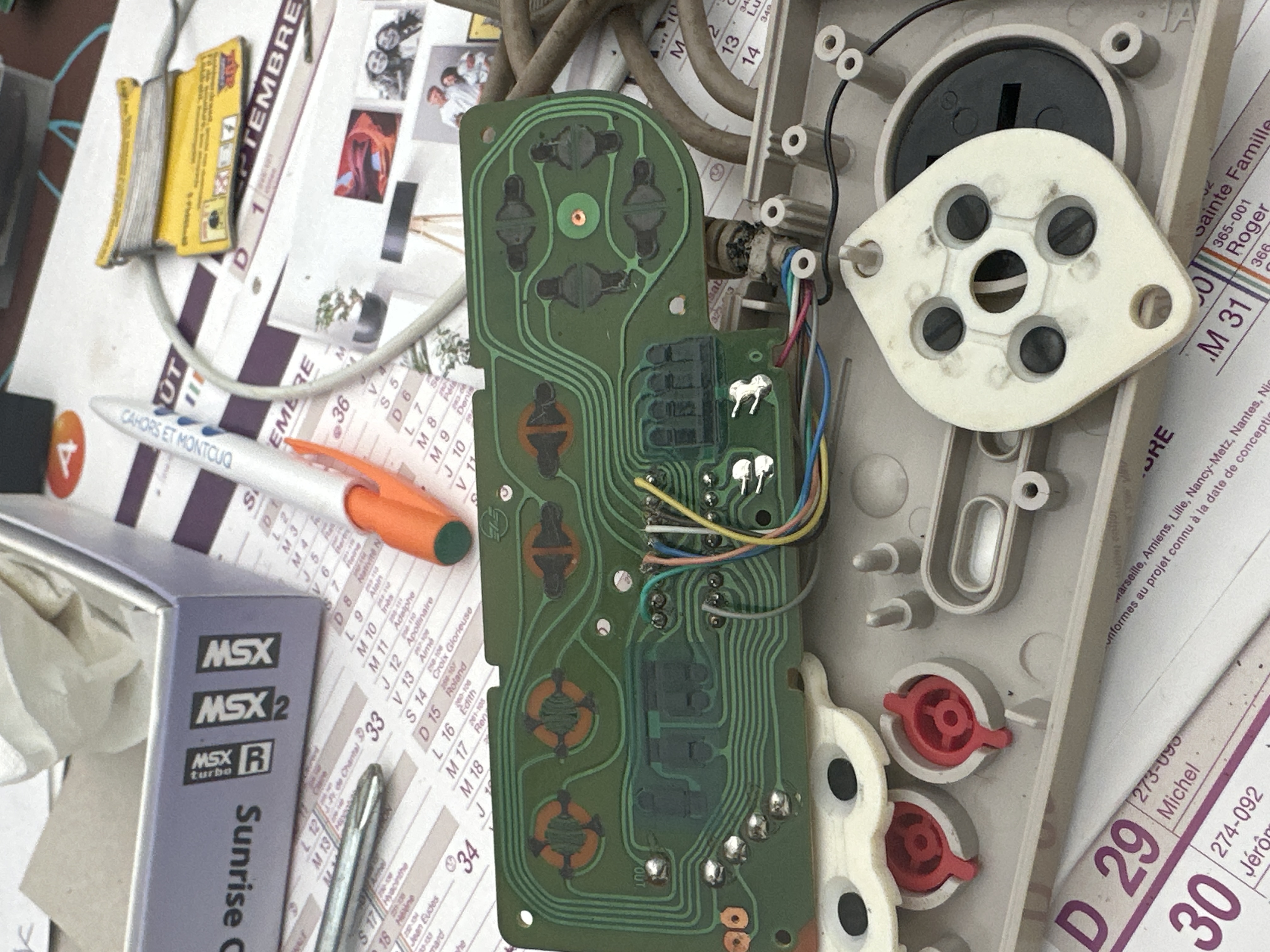

image_86bf3

image_c13f6

Quand j’appuie sur le bouton a plus les boutons marche arrière sa fonctionne


MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 09/12/2023 à 11h32
Je vais recommencer et on verra


MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


VieuxBouz1 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 13/05/2023 à 09h12

Messages: 206

Le 09/12/2023 à 12h32
^^
Roooohhhh je n'avais point vu tous ces échanges... :sick

Obelix je t'ai MP.
Je viens de mettre les pattes sur un vieux pad Nes à la trocerie du coin.


Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...

Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 09/12/2023 à 12h48
Ok merci je regarde


MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 09/12/2023 à 12h56

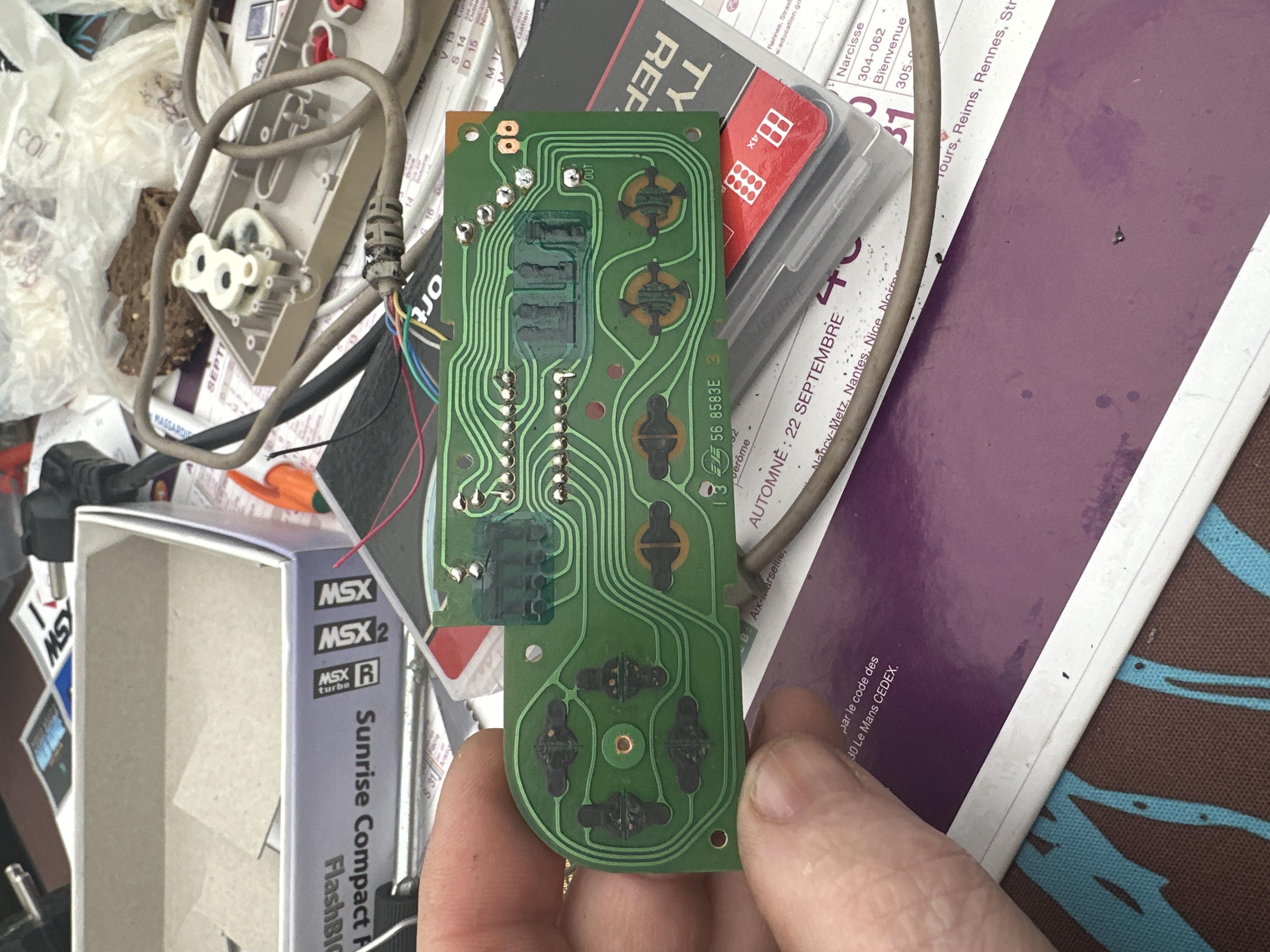

J’ai recommencé mes sa ne fonctionne toujours pas je suis sur un nms 8245 ,

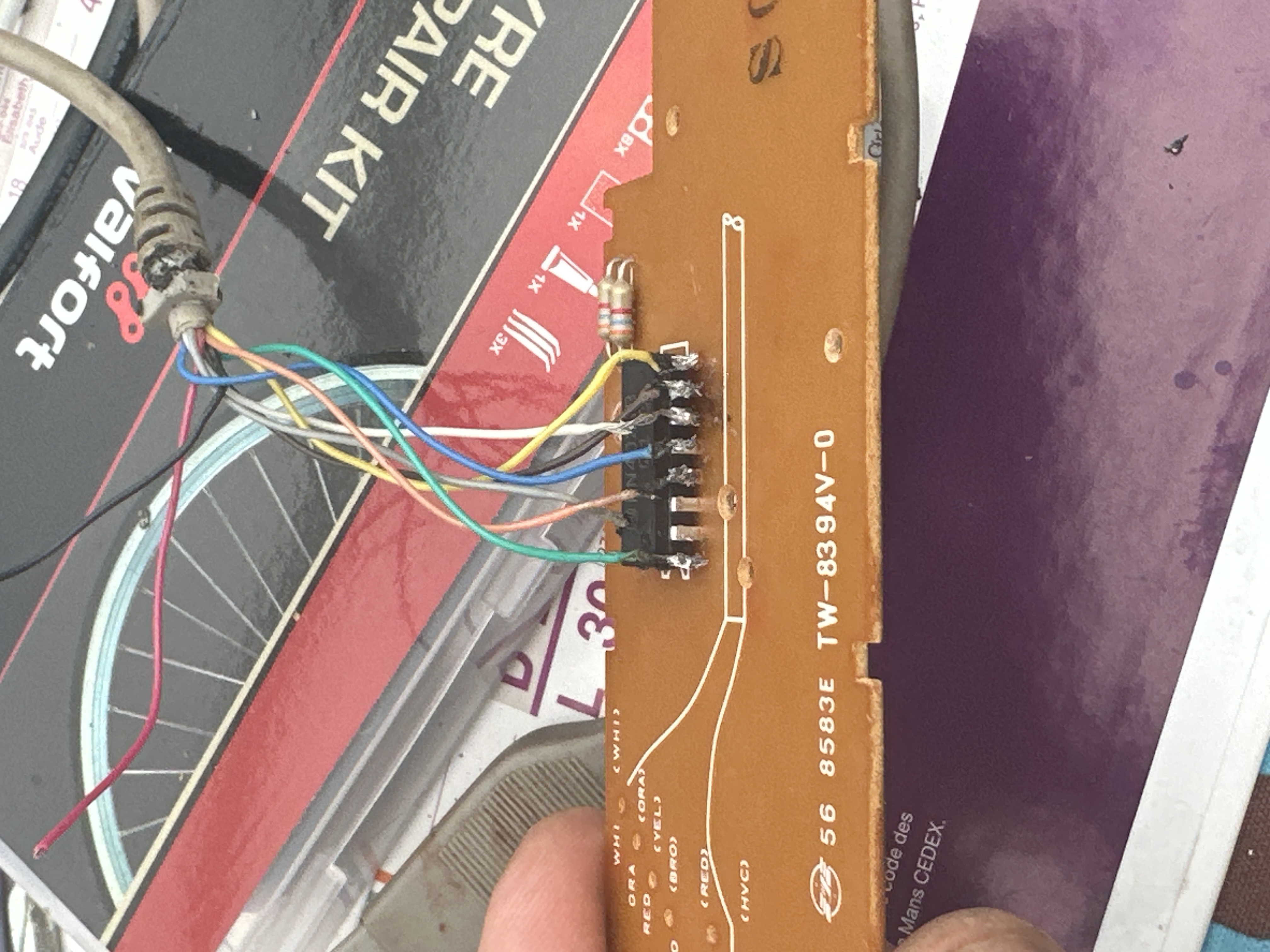

image_cb062

image_827a8


MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 09/12/2023 à 13h44

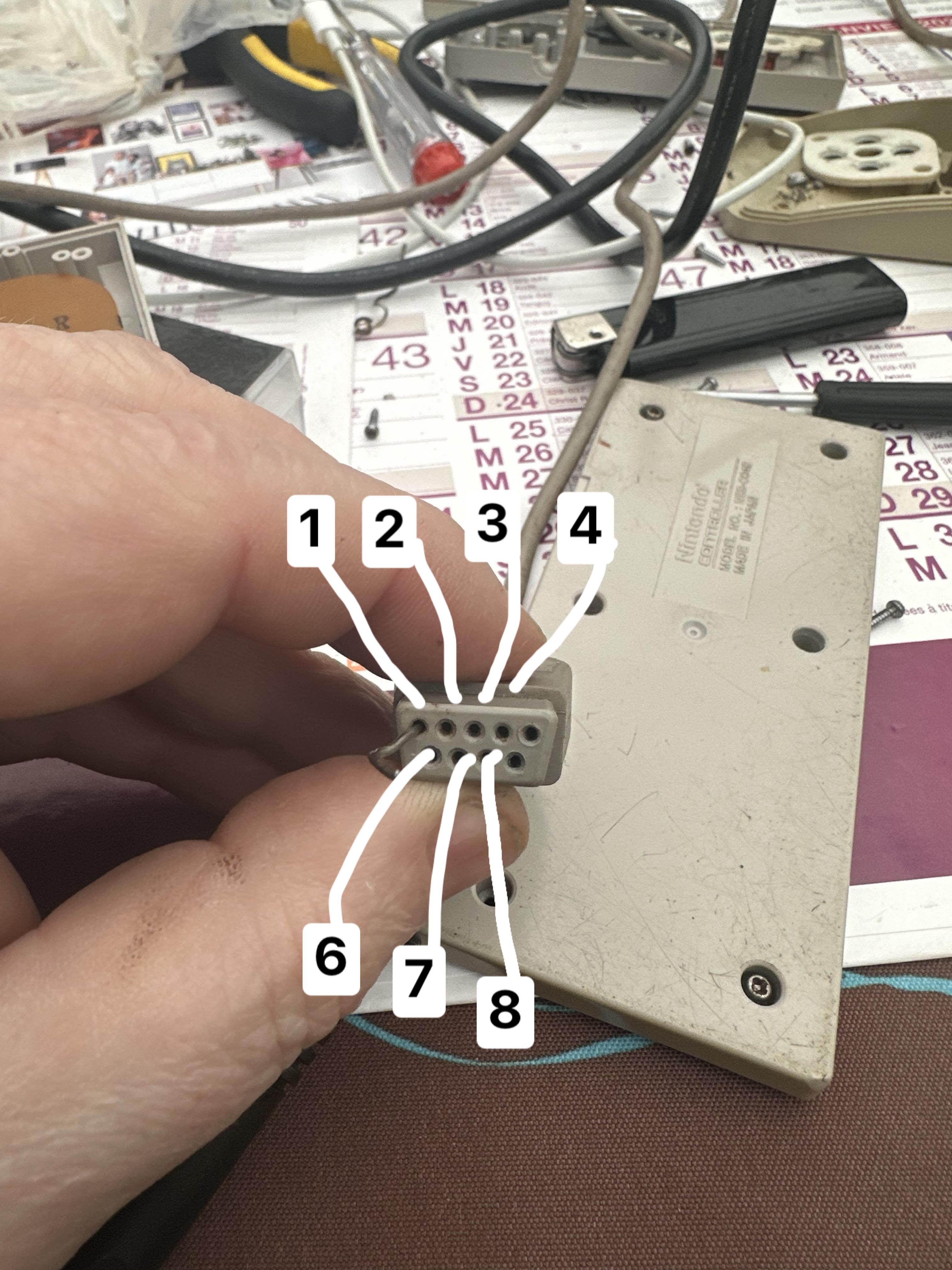

img_0680

img_0675


MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 09/12/2023 à 13h58
le brochage de la prise vu de ce coté est inversé par rapport au schéma initial mis au début du post !!

--------------
\ 5 4 3 2 1 /
.\ 9 8 7 6 /
..----------


:noel
Site web
Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 09/12/2023 à 14h29
Un très grande merci à Jipe il m’a encore sauvé


image_d0c32



MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


bpmsx Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 20/03/2013 à 19h45

Messages: 481

Le 09/12/2023 à 14h55
stick_msx


bpmsx

Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 09/12/2023 à 14h58
oui merci j'ai trouver mon erreur grâce a jipe , tout et fonctionnel


MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 14/12/2023 à 16h55

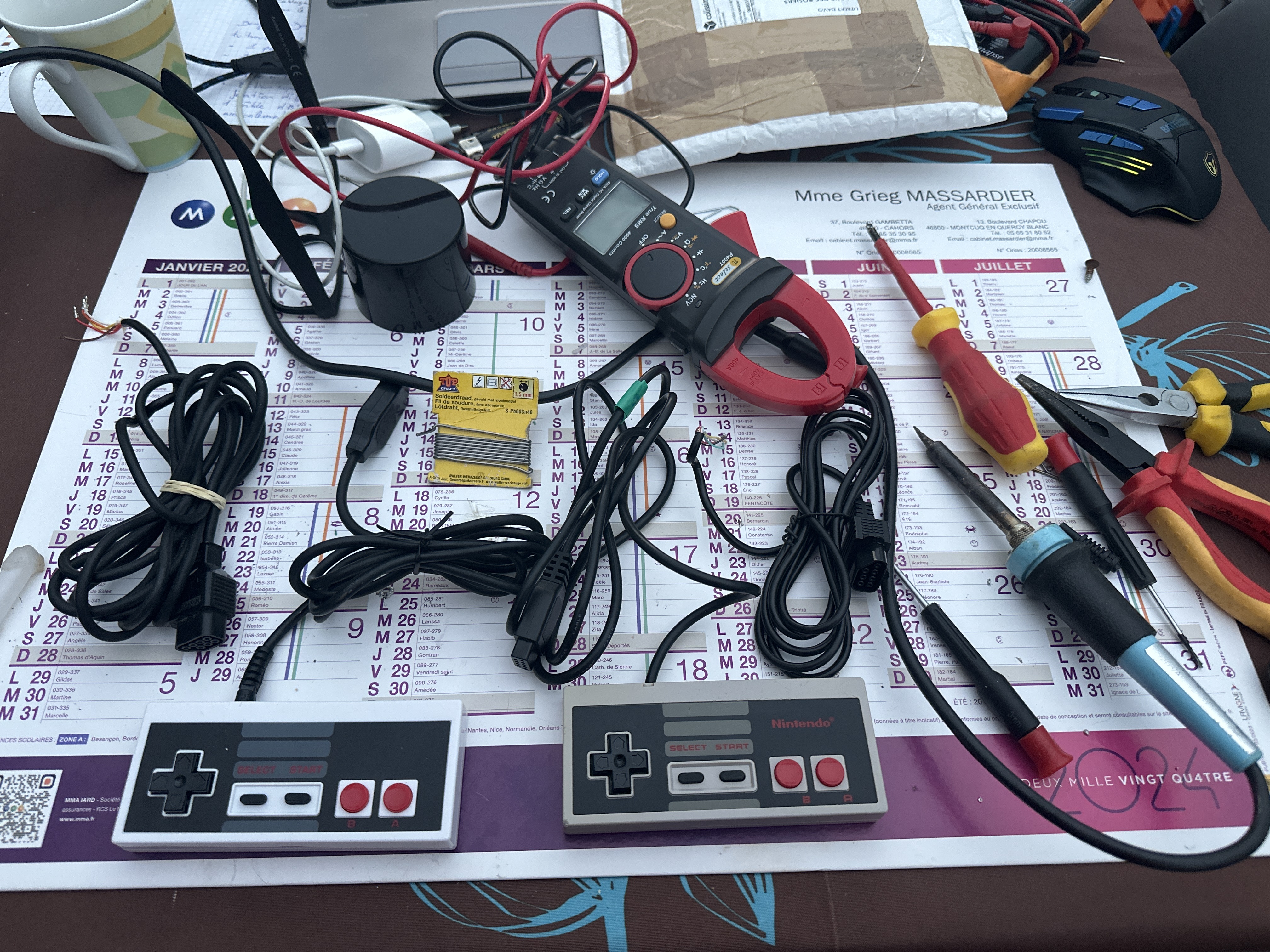

Re à tous j’ai juste fini de convertir 2 manettes nes .



Elle repart demain chez leur propriétaire ????????????

Merci de m’avoir fait confiance je me suis aussi améliore pour mes soudures.

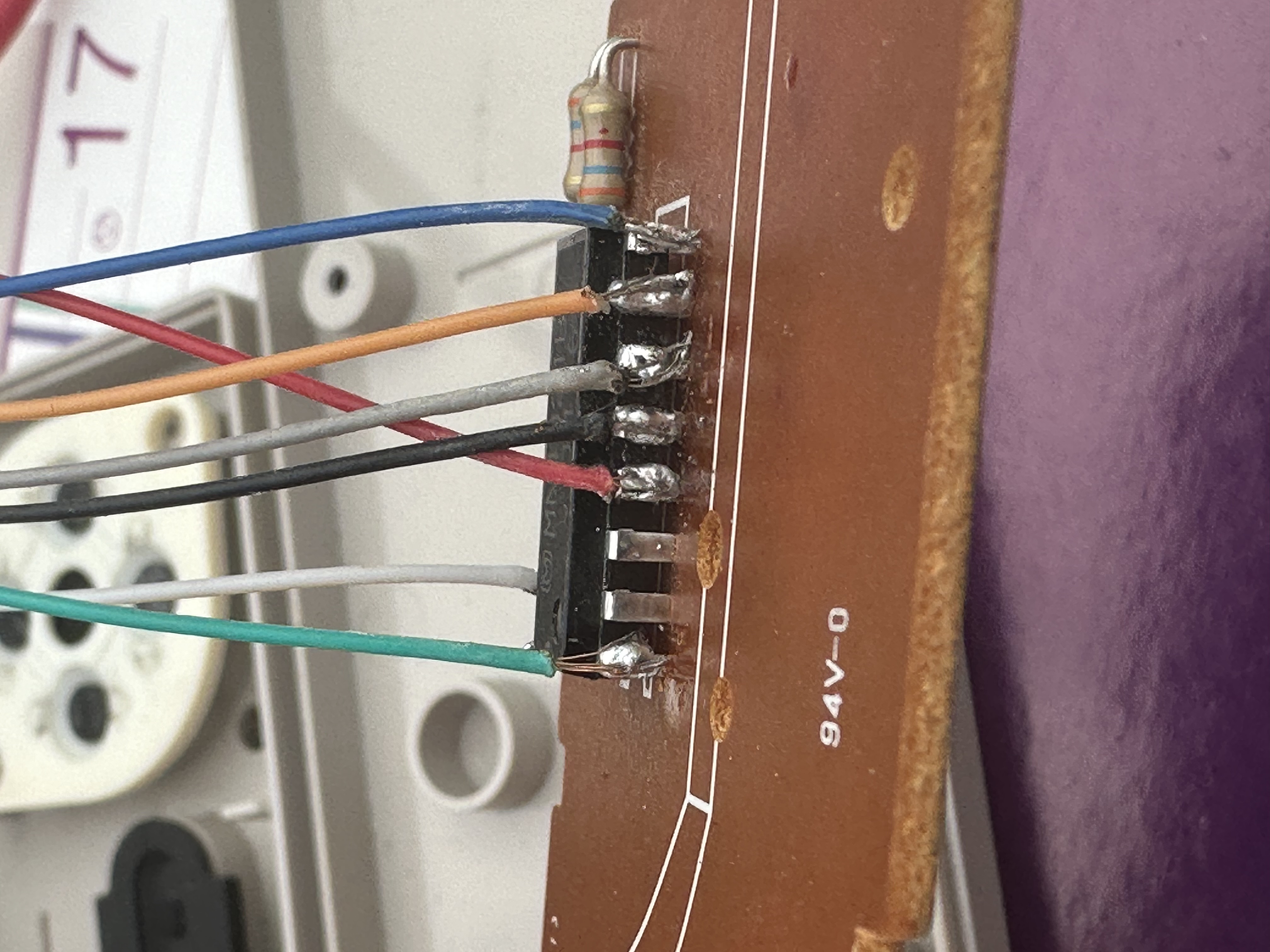

image_eeff9

Edité par Obelix Le 14/12/2023 à 17h02


MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 14/12/2023 à 17h30
conseil : avant de souder ton fil sur la patte du composants tu l'étame, c'est à dire que tu le tortille un peu et tu dépose de la soudure uniformément dessus

regarde sur certains fils ( vert, gris et orange) il y a des brins qui dépassent et qui peuvent toucher la patte d'a coté :(


:noel
Site web
