Reprise du message précédent
alors le pcb ne devrait pas poser de probleme a faire. par contre je n ai pas compris pour le firmware, apparement il faut compiler un truc ?Le firmware c'est celui la?
https://github.com/hra1129/TangCartMSX/tree/main/RTL/tangnano20k_vdp_cartridge_rev2_step1/impl Edité par MSXlegend Le 20/12/2025 à 16h26
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
MSXlegend :
alors le pcb ne devrait pas poser de probleme a faire. par contre je n ai pas compris pour le firmware, apparement il faut compiler un truc ?
Le firmware c'est celui la?
https://github.com/hra1129/TangCartMSX/tree/main/RTL/tangnano20k_vdp_cartridge_rev2_step1/impl
Le firmware c'est celui la?
https://github.com/hra1129/TangCartMSX/tree/main/RTL/tangnano20k_vdp_cartridge_rev2_step1/impl
Aucune idée. Je vais demander au créateur (HRA!).
C'est quel genre de fichier qu'on met sur un Tang normalement ? Un fichier binaire à flasher ?
On est toujours ignorant avant de savoir.
HRA confirme, c'est bien : https://github.com/hra1129/TangCartMSX/tree/main/RTL/tangnano20k_vdp_cartridge_rev2_step1
On est toujours ignorant avant de savoir.
Voici un lien pour la description des interrupteurs de la carte.

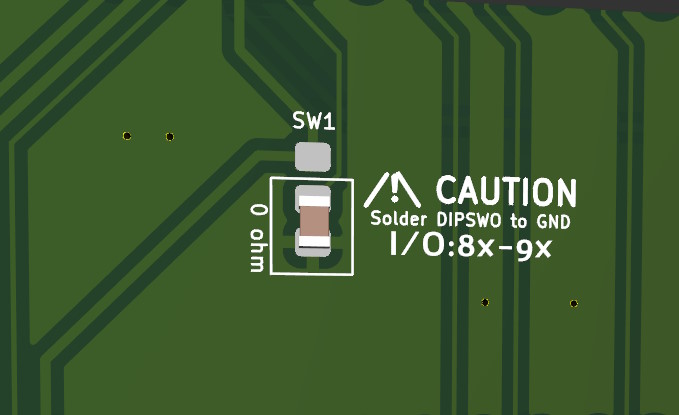

Pour une carte externe, il faut bien laisser interrupteur I/O sur 8x pour éviter d'entrer en conflit avec les ports I/O du VDP interne.
https://docs.google.com/presentation/d/1GNbW1iY_tT0TcWe5J9rEfuI4rZfH7Tf4CPzbNPCy5_Q/edit?slide=id.p#slide=id.p
Pour une carte externe, il faut bien laisser interrupteur I/O sur 8x pour éviter d'entrer en conflit avec les ports I/O du VDP interne.
https://docs.google.com/presentation/d/1GNbW1iY_tT0TcWe5J9rEfuI4rZfH7Tf4CPzbNPCy5_Q/edit?slide=id.p#slide=id.p
On est toujours ignorant avant de savoir.
Bon le pcb je peux le faire, par contre je suis incapable de souder des SN74LVC8T245 en sop. J'ai fait des recherches et elles n existent pas en DIP.
J'ai comparé mes SN74LVC245 et ce n est pas totalement pareil.
J'ai posé la question a l'ia de microsoft dont voici sa reponse:
sur mon dip, j'ai du 3.3v. sur les Sop proposé actuellement,; c est du 5v et du 3.3v

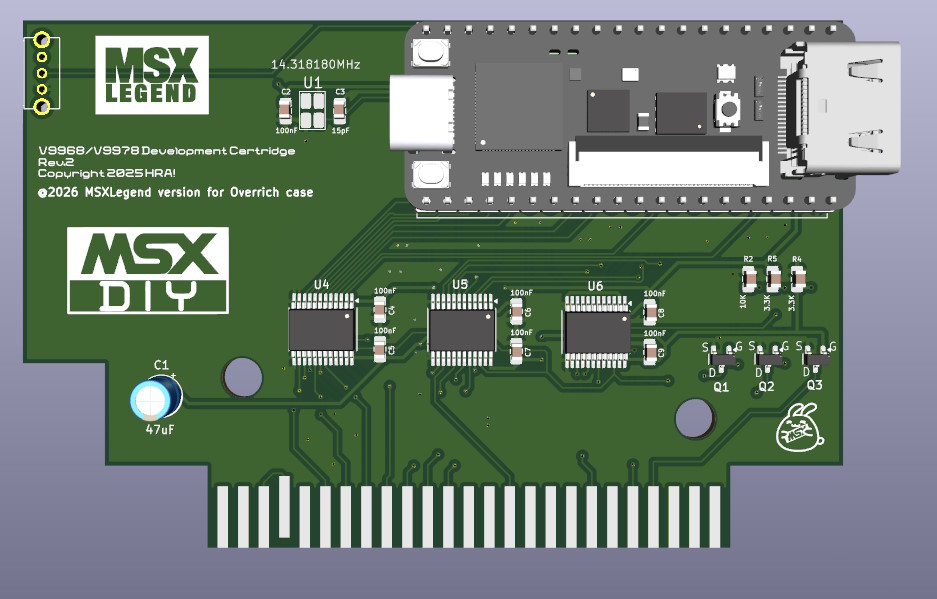

Donc ça m etonnerais que j arrve a souder ce truc. cepandant, le pcb sera proposé gratuitement sur mon git hub. Le HDMI sera orienté vers le haut. Le pcb rentrera dans un boitier overrich.
J'ai comparé mes SN74LVC245 et ce n est pas totalement pareil.
J'ai posé la question a l'ia de microsoft dont voici sa reponse:
Citation :
3. Pourquoi ce n’est pas un remplacement direct
Problèmes principaux :
Pas de double alimentation :
Le SN74LVC8T245 a VCCA et VCCB indépendants pour faire la translation. Le SN74LVC245AN n’a qu’un seul VCC. Si ton montage utilise des tensions différentes de chaque côté (ex: côté A en 3,3 V et côté B en 5 V), le DIP ne pourra pas reproduire ça.
Fonction de translation de niveau :
Le 8T245 est officiellement un “dual-supply bus transceiver with configurable voltage-level shifting”.
Le 245AN est juste un transceiver LVC. Il peut tolérer certains niveaux en entrée, mais il n’est pas conçu pour remplacer un vrai traducteur deux alimentations.
Brochage et connexions :
Même si les broches de données A0–A7, B0–B7, DIR, OE peuvent “ressembler”, le 8T245 a des broches dédiées à VCCA / VCCB, parfois agencées différemment selon le boîtier. Tu ne peux pas juste déporter en DIP sans revoir le routage.
Problèmes principaux :
Pas de double alimentation :
Le SN74LVC8T245 a VCCA et VCCB indépendants pour faire la translation. Le SN74LVC245AN n’a qu’un seul VCC. Si ton montage utilise des tensions différentes de chaque côté (ex: côté A en 3,3 V et côté B en 5 V), le DIP ne pourra pas reproduire ça.
Fonction de translation de niveau :
Le 8T245 est officiellement un “dual-supply bus transceiver with configurable voltage-level shifting”.
Le 245AN est juste un transceiver LVC. Il peut tolérer certains niveaux en entrée, mais il n’est pas conçu pour remplacer un vrai traducteur deux alimentations.
Brochage et connexions :
Même si les broches de données A0–A7, B0–B7, DIR, OE peuvent “ressembler”, le 8T245 a des broches dédiées à VCCA / VCCB, parfois agencées différemment selon le boîtier. Tu ne peux pas juste déporter en DIP sans revoir le routage.
sur mon dip, j'ai du 3.3v. sur les Sop proposé actuellement,; c est du 5v et du 3.3v
Donc ça m etonnerais que j arrve a souder ce truc. cepandant, le pcb sera proposé gratuitement sur mon git hub. Le HDMI sera orienté vers le haut. Le pcb rentrera dans un boitier overrich.
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
les 3 SN74LVC8T245 sont au format SSOP donc extrement petit et difficile a souder. il faudrait lui demander s'il existe des modeles compatible au format DIP, je me vois mal acheter une loupe electronique pour remplacer mes yeux, et un nouveau fer a souder tres fin. Ah oui et diazepan pour les tremblements
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

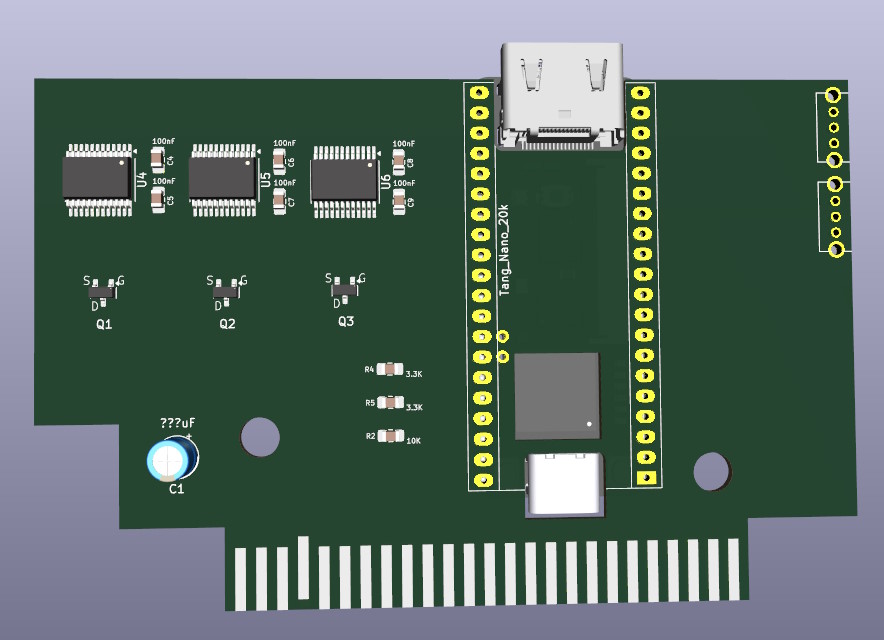

Ce n est qu une ebauche, je ne sais pas si le boitier se ferme bien comme ça
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
La réponse :
HRA :
This is a dual-power-supply level shifter. It operates at 3.3V and 5V.
I'm not sure if there's a suitable DIP type available. Please look into it.
If you switch to a DIP type, you'll also need to redo the PCB wiring. I don't recommend it.
I think it's best to have the PCB manufacturer handle the component placement as well.
I'm not sure if there's a suitable DIP type available. Please look into it.
If you switch to a DIP type, you'll also need to redo the PCB wiring. I don't recommend it.
I think it's best to have the PCB manufacturer handle the component placement as well.
HRA :
Il s'agit d'un convertisseur de niveau à double alimentation. Il fonctionne à 3,3 V et 5 V.
Je ne sais pas s'il existe un type DIP adapté. Veuillez vous renseigner.
Si vous passez à un type DIP, vous devrez également refaire le câblage du PCB. Je ne le recommande pas.
Je pense qu'il est préférable de confier également le placement des composants au fabricant du PCB.
Je ne sais pas s'il existe un type DIP adapté. Veuillez vous renseigner.
Si vous passez à un type DIP, vous devrez également refaire le câblage du PCB. Je ne le recommande pas.
Je pense qu'il est préférable de confier également le placement des composants au fabricant du PCB.
On est toujours ignorant avant de savoir.
