Reprise du message précédent

donc si tu utilise de l'étain sans plomb pour réparer de vieilles soudures ça risque de ne pas bien se mixer

Hello à tous,
des nouvelles de mon msx2+

Je réponds à tes questions Jipe (et désolé d'y répondre avec autant de retard) :
pas de soucis de "matos", j'ai largement ce qu'il faut pour faire du très bon boulot, donc si problème ça vient en général du gars qui est entre le fer à souder et la chaise
J'utilise de l'étain de Sn60/Pb40 (de chez B.M.J)

La pcb original, j'ai un peu toute tenté, mais j'avais pas mal de pbs de conductivité notamment sur les pattes de l'IC Sony (toutes celles qui étaient proches d'un des condensateurs qui a coulé), j'ai remis des condensateurs suite à ta remarque, fait quelques ponts, mais rien de rien...

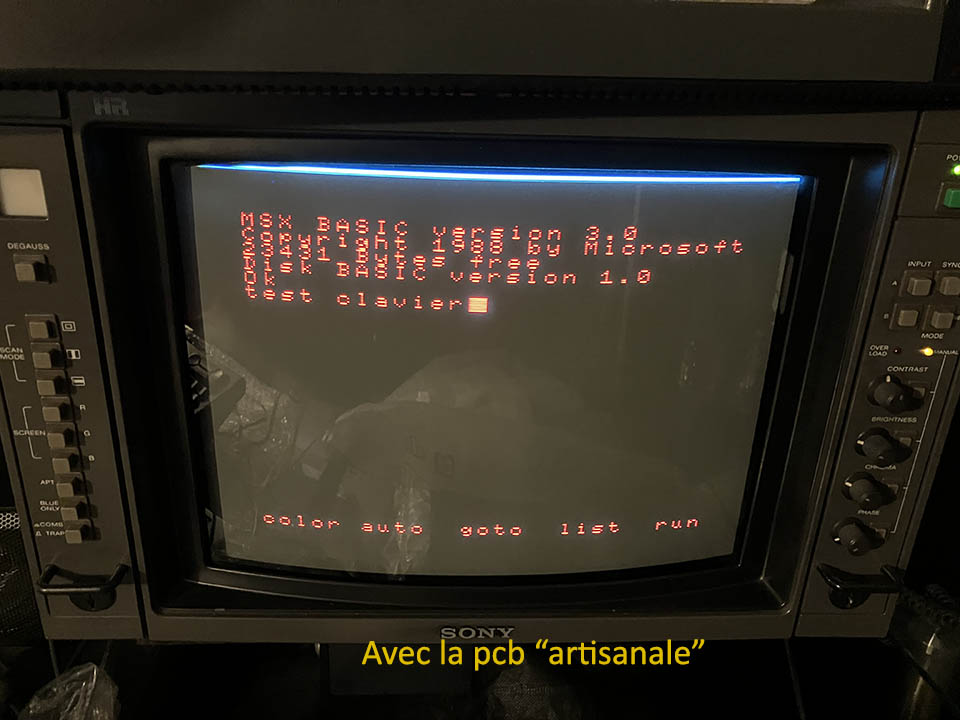

J'ai alors tenté de me faire une petite pcb en suivant les infos que tu m'avais communiqué dans une de tes réponses, mais j'ai du faire des bétises dans le montage et le résultat ne fut pas là non plus,
problème de synchro (je voyais le balayage avec 3 fois la mire), des pbs avec les canaux RGB, que je pouvais stabiliser avec les très nombreux réglages du BVM. Cela m'a au moins confirmé que le msx fonctionnait bien, hormis ce soucis avec la HIC Board.

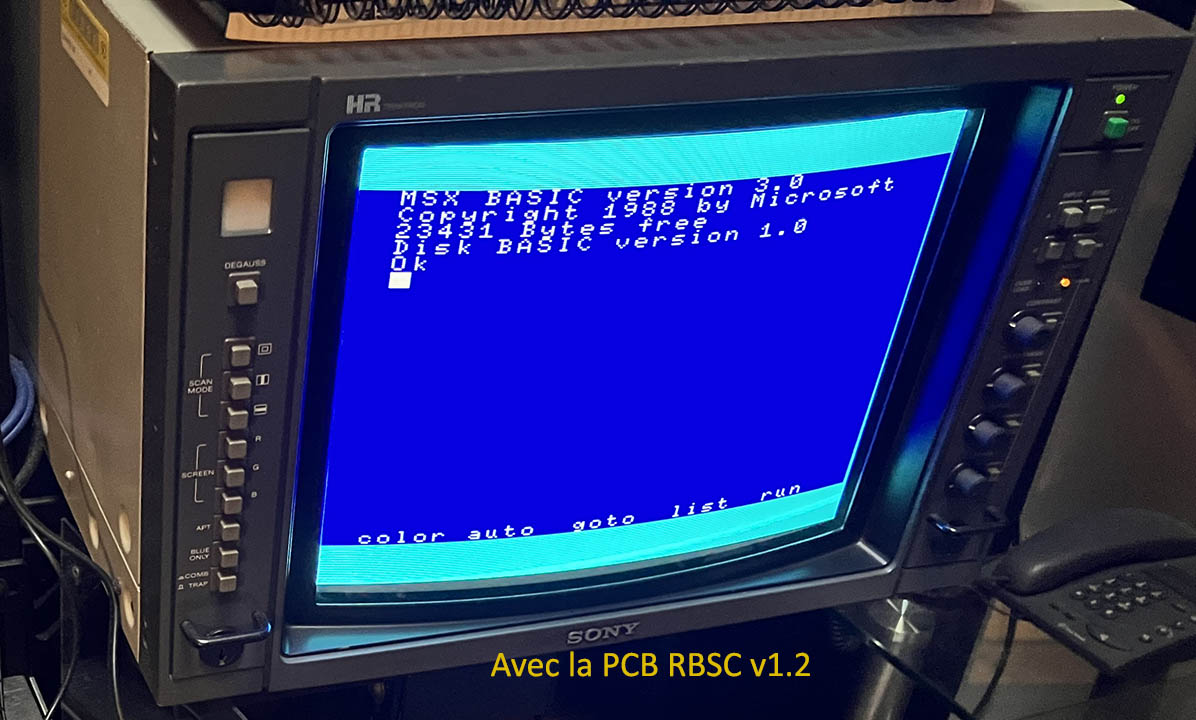

Au final, j'ai fini par me résoudre à commander chez JLCPCB des pcb de la HIC Board (v1.2) proposée par la team RBSC, les recevoir, puis acheter par la suite les composants sur aliexpress & mouser (je voulais pas me planter sur la taille des composants),
et tout monter. Cela faisait une bonne semaine que j'attendais ma commande de l'IC principale, le CXA2075M qui me manquait pour finaliser le montage. J'ai soudé l'IC il y a quelques minutes et fait un test avec une certaine appréhension

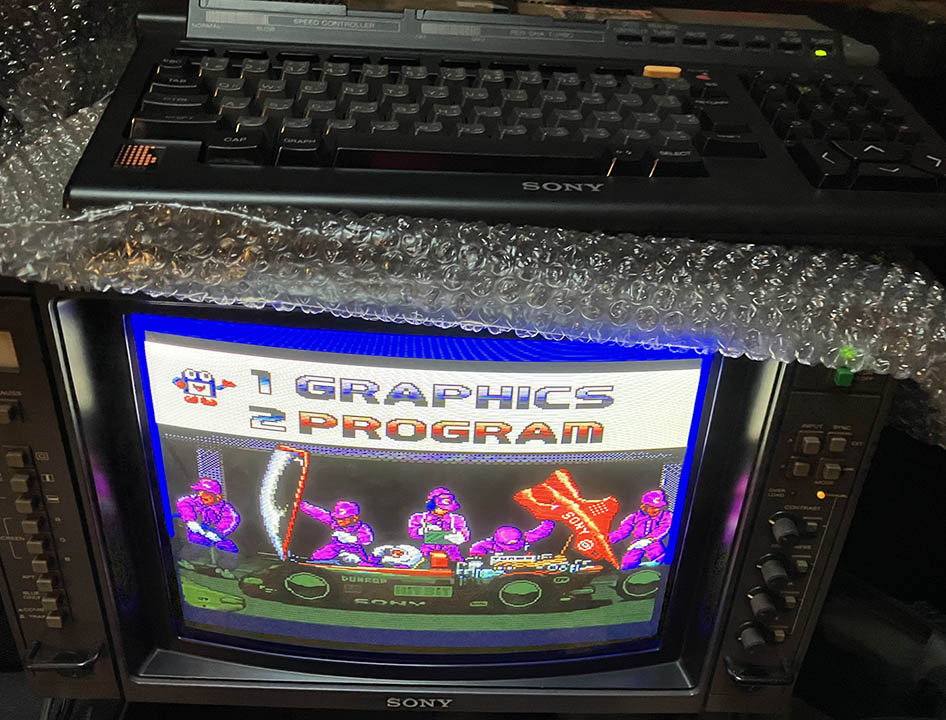

Et c'est donc officiel, j'ai enfin un MSX2+ qui tourne, et je peux dire avec un ouf de soulagement, car la sortie vidéo est nickel ! Je testerais le son gentillement dans les jours qui viennent.
Quelques images :

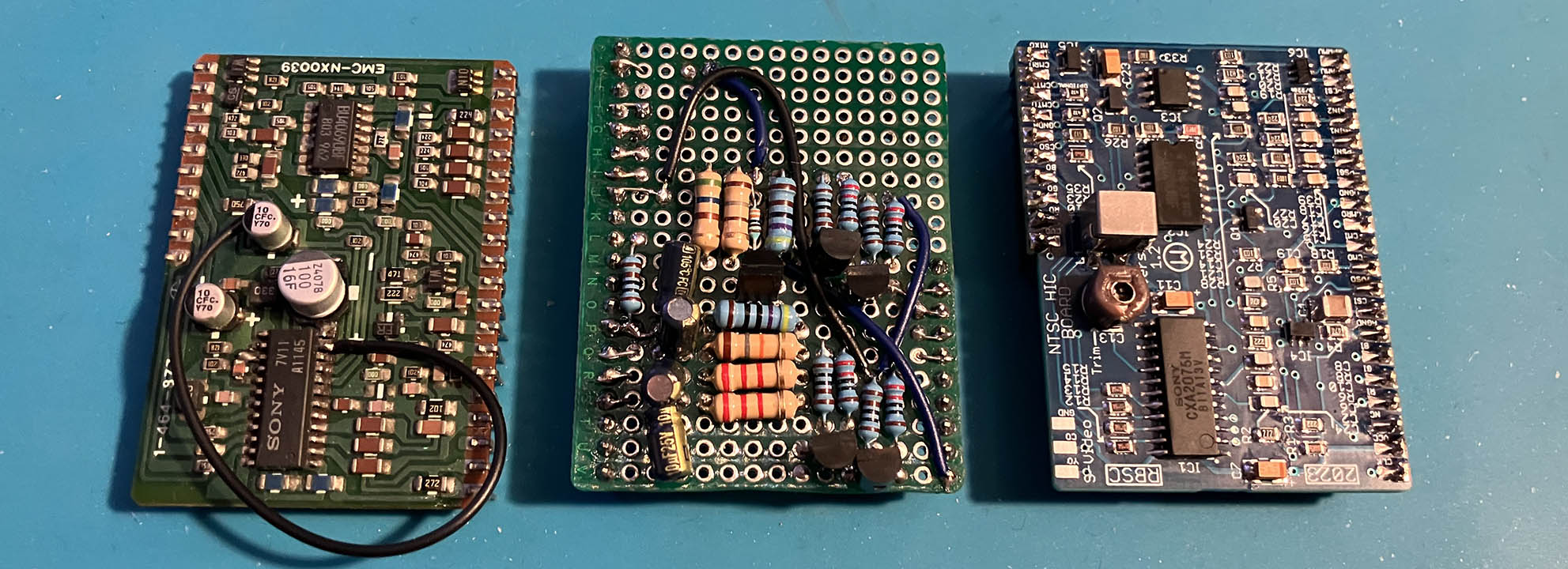

De gauche à droite, la pcb originale, la pcb artisanale, la pcb RBSC

Effectivement Jipe, j'ai vu ça sur les photos sur leur github oui, on avait un composant soudé en "biais" effectivement sur la v1 je crois, et j'ai vu que tu avais laissé un commentaire pour leur signaler le soucis ! Il faut donc que j'ai un jeu ou une application qui utilise la puce FM si je comprends ce que tu me dis. On est d'accord que c'est seulement certains jeux qui exploitent la puce FM ?
Je vais tester mes jeux en cartouche pour commencer, et voir si l'un d'entres eux utilise la puce FM.

A l'issu, je me dis aussi que je vais pouvoir confirmer à la team RBSC que leur pcb fonctionne bien sur ce modèle, car s'était supposé fonctionnel, mais ils précisent sur le github qu'ils n'avaient pas pu tester sur tous les modèles (ce qui est logique), dont le HB-F1XDJ.

Ensuite, je ferais le check du lecteur disquette, en croisant les doigts que je puisse me faire des disquettes fonctionnelles avec le kryoflux ! Je posterais ça dans la bonne partie du forum !
A moi les joies du MSX

Merci Popolon !
test d'un jeu ( Usas) --> Son ok
test du petit code basic --> j'ai eu la petite mélodie (pam, pam pim, pam pim poum poum pam)

seul bémol, mon port cartouche 1 ne détecte rien, le 2 voit bien la cartouche (à chaud, je pense à des soudures sèches ou qui ont un peu pris cher avec l'enfichage/désenfichage de cartouches).
Je ferais surement une passe sur les soudures,y remettre un peu d'étain tout frais.

Mais globalement, je vais bien dormir ce soir Edité par aXee Le 30/10/2024 à 23h14

Hello, dernier post sur mon thread de présentation, mon hb-F1XDJ est à présent totalement fonctionnel, on peut donc dire que je suis désormais un véritable membre de la communauté MSX

Les dernières actions de remise en état :
- soudures du port 1 refaites, à priori c'était plutôt un soucis de faux contacts, un petit peu de nettoyant contacts et d'enfichage/désenfichage cartouche et c'était bon
- j'ai mis les deux chip de ram sur socket (afin de faciliter le boulot pour un éventuel passage en 256ko plus tard)
- changement de la courroie du lecteur disquettes (elle était disloquée), un petit nettoyage du lecteur et des têtes de lecture à l'alcool. J'ai réussi à me refaire le system disk à partir de l'image dsk, avec mon kryoflux, ça tourne bien.

mdr, je confirme donc que je me fais vieux, il faut que je relise mon propre post qui date de 10 mois pour m'apercevoir que c'est bien moi qui avais mis les ram sur sockets...je me disais bien aussi !
Bon bah, comme prévu ça m'a facilité les choses, j'ai passé la bête à 256Ko de RAM hier. Comment vous dire que j'aime lorsqu'un plan se passe sans accrocs, même lorsqu'au final je me souviens plus trop du plan dans son ensemble Edité par aXee Le 05/09/2025 à 17h21

Bon ben avec 256ko de RAM, là y a moyen de découvrir de très belles choses sur ton msx
