L'atelier Je galère avec un HB-F1XDJ !
J'ai récupéré un HB-F1XDJ en provenance du Japon il y a quelques mois...
Junk comme toujours, pas trop cher.
Après quelques tests, une image dégueulasse (et je ne me souviens plus si il y avait du son ou pas... c'est important pour la suite)

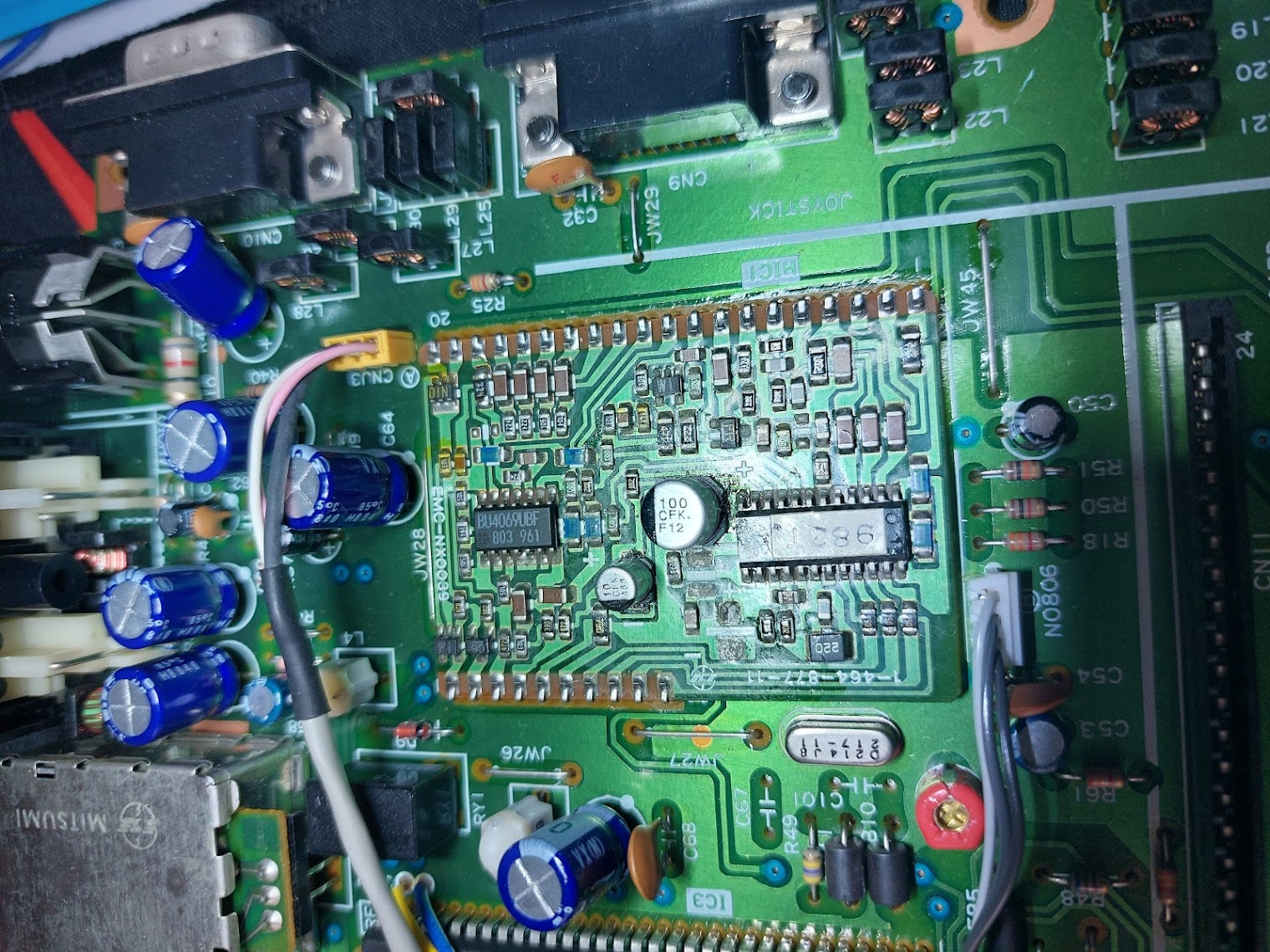

Bref, j'inspecte la fameuse HIC board : bingo ! Il manque des composants dessus... (probablement une tentative de réparation au Japon) et on voit que les condos ont coulés
Je tente d'abord des pontages... Rien à faire, il y a même plus de quoi souder proprement sur les pistes.
Je focalise alors toujours sur l'image qui reste dégueulasse (j'ai pas de photos, mais j'ai des traits en travers)
Je contacte alors Alexei de la team russe RBSC car ils refabriquent cette HIC Board.

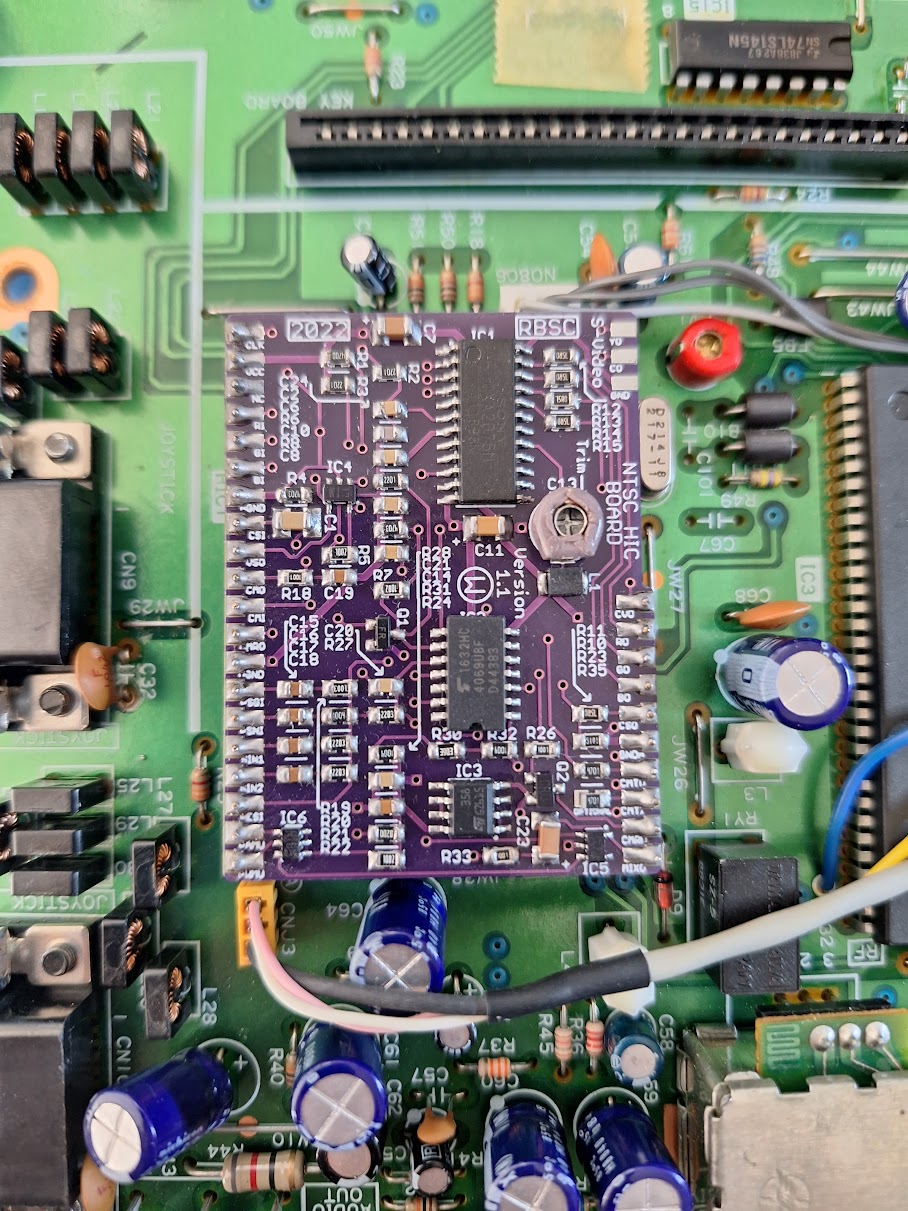

Quelques semaines après, je recevais le précieux et montais la carte :

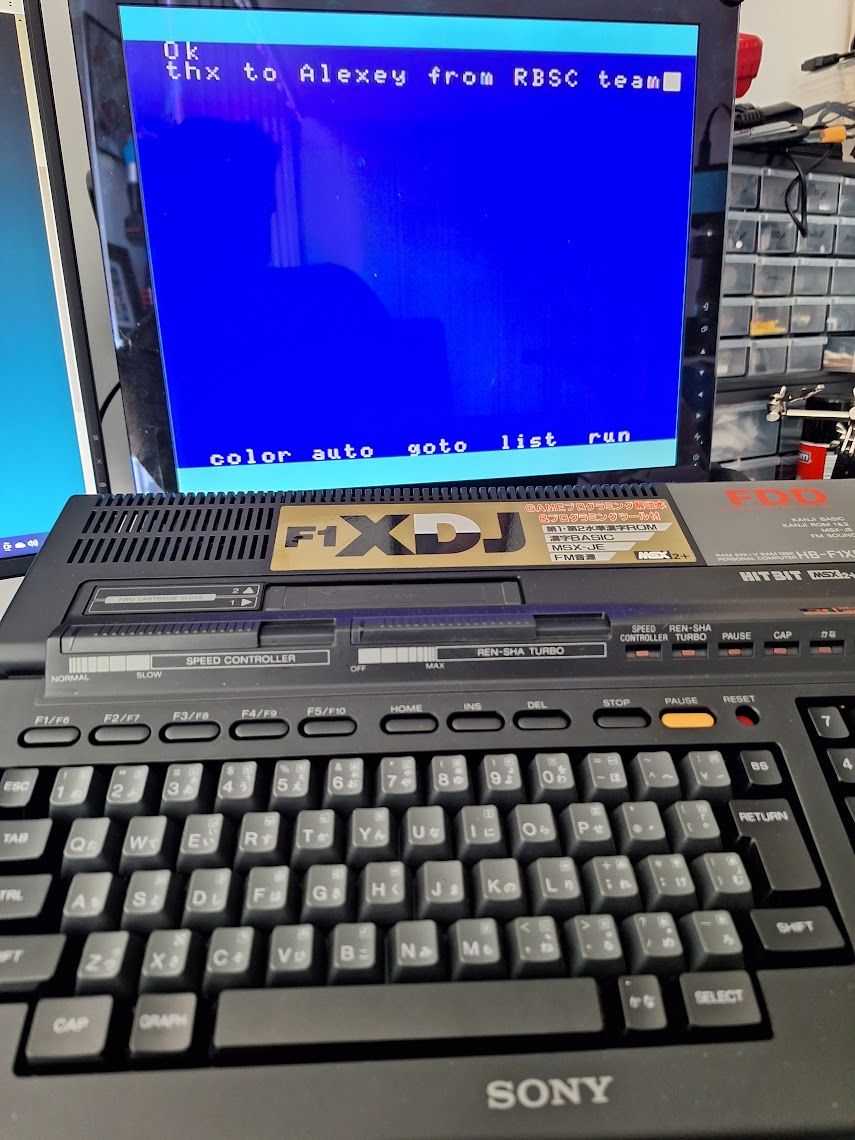

Je suis alors super content et je frime :
Et c'est alors que je constate que je n'ai PAS DE SON... Ou plutôt, pas de PSG du tout (pas de PPI non plus), et de la FM qui grésille et est saturée.
Je commence alors un capkit autour de la HIC board et des sorties sons/vidéos............... IDEM
Je fais aussi un capkit autour de l'ampli son NEC 4558............ IDEM
Je change alors l'ampli 4558................ IDEM
Je teste le voltage entre le pin4 et 8 du 4558 = 24,5v
Je change tous les condos que j'ai en stock soit 80% de la machine ............. IDEM
AU PASSAGE :
J'ai bien entendu cherché un schéma du MSX2+... Rien trouvé
J'ai lu cependant un article sur un blog japonais qui parle de la FM qui grésille sur ces MSX, problème très connu apparemment, qui arrivait très vite dans la durée de vie du MSX (autour des 2 ou 3 ans).

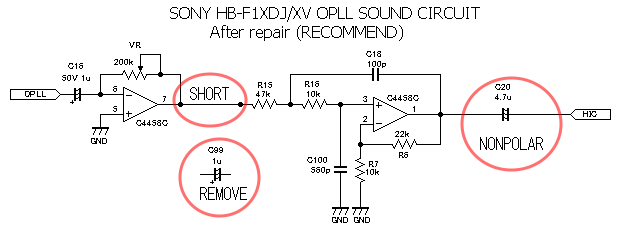

Je fais alors la modif recommandée :
... IDEM, pas de son et la FM qui merde
J'apprends toutefois un truc assez dingue sur ce blog, le mythe du timer SONY ! A l'occasion, je ferai un post là dessus, c'est très drôle (en gros, au Japon, Sony n'a pas toujours eu une super réputation, et beaucoup d'utilisateurs japonais imaginent que Sony a programmé son matériel pour qu'il tombe en panne juste après la garantie : l'obsolescence programmée en quelque sorte. Ils appellent ça le Sony Timer ソニータイマー)
Bref, ce MSX2+ me casse bien les couilles et je suis arrivé au max de mes pauvres compétences...
Junk comme toujours, pas trop cher.
Après quelques tests, une image dégueulasse (et je ne me souviens plus si il y avait du son ou pas... c'est important pour la suite)
Bref, j'inspecte la fameuse HIC board : bingo ! Il manque des composants dessus... (probablement une tentative de réparation au Japon) et on voit que les condos ont coulés
Je tente d'abord des pontages... Rien à faire, il y a même plus de quoi souder proprement sur les pistes.
Je focalise alors toujours sur l'image qui reste dégueulasse (j'ai pas de photos, mais j'ai des traits en travers)
Je contacte alors Alexei de la team russe RBSC car ils refabriquent cette HIC Board.
Quelques semaines après, je recevais le précieux et montais la carte :
Je suis alors super content et je frime :
Et c'est alors que je constate que je n'ai PAS DE SON... Ou plutôt, pas de PSG du tout (pas de PPI non plus), et de la FM qui grésille et est saturée.
Je commence alors un capkit autour de la HIC board et des sorties sons/vidéos............... IDEM
Je fais aussi un capkit autour de l'ampli son NEC 4558............ IDEM
Je change alors l'ampli 4558................ IDEM
Je teste le voltage entre le pin4 et 8 du 4558 = 24,5v
Je change tous les condos que j'ai en stock soit 80% de la machine ............. IDEM
AU PASSAGE :
Il faut que j'arrête avec les capkits sur des MSX, ça ne sert à rien et ne résout jamais aucune panne !!! Jipe me l'avait déjà dit, mais n'ayant pas ses connaissances, mes réparations sont souvent au petit bonheur la chance, en changeant un composant un peu au hasard... Sur MSX : AUCUN INTERET !!!
J'ai bien entendu cherché un schéma du MSX2+... Rien trouvé
J'ai lu cependant un article sur un blog japonais qui parle de la FM qui grésille sur ces MSX, problème très connu apparemment, qui arrivait très vite dans la durée de vie du MSX (autour des 2 ou 3 ans).
Je fais alors la modif recommandée :
... IDEM, pas de son et la FM qui merde
J'apprends toutefois un truc assez dingue sur ce blog, le mythe du timer SONY ! A l'occasion, je ferai un post là dessus, c'est très drôle (en gros, au Japon, Sony n'a pas toujours eu une super réputation, et beaucoup d'utilisateurs japonais imaginent que Sony a programmé son matériel pour qu'il tombe en panne juste après la garantie : l'obsolescence programmée en quelque sorte. Ils appellent ça le Sony Timer ソニータイマー)
Bref, ce MSX2+ me casse bien les couilles et je suis arrivé au max de mes pauvres compétences...
Salut,
Retirer C99 n'a pas de lien avec ton symptôme, son rôle est de supprimer la composante continue du signal audio.
Cela dit, sur le schéma de la FM-PAC il n'y a pas de condo inter étage (c99).
Il faudrait regarder l'alimentation de l'ampli à l’oscilloscope, parce que 24,5V ok, mais quelle qualité?
Normalement y a pas de raison, mais bon en recherche de panne faut pas écarter les pistes sans vérification.
Comment est fait l'étage de mixage sur cette machine? c'est peut-être lui qui est en panne.
Pour comprendre ma question, jeter un œil au schéma FS-A1WX_SCH_04a.pdf, en haut à droite il y a l'OPLL avec son étage d'ampli (IC6 4/5), le mixage est fait par IC6 2/5.
Parce que le circuit du 4558 c'est "juste" le circuit de mise en forme et mise à niveau pour l'OPLL.
Tu peux peut-être enlever le condo "non polar" pour déconnecter la partie FM du reste, tu soudes un fil sur la pastille du condo coté broche 1 du 4558.
Si tu n'as pas de petit ampli audio, tu ajoutes un condo sur le fil et tu balances le son dans l'entrée son d'un moniteur.
C'est pas grand chose, mais j'espère que ça pourras t'aider. Edité par z80 Le 27/06/2023 à 01h24
Retirer C99 n'a pas de lien avec ton symptôme, son rôle est de supprimer la composante continue du signal audio.
Cela dit, sur le schéma de la FM-PAC il n'y a pas de condo inter étage (c99).
Il faudrait regarder l'alimentation de l'ampli à l’oscilloscope, parce que 24,5V ok, mais quelle qualité?
Normalement y a pas de raison, mais bon en recherche de panne faut pas écarter les pistes sans vérification.
Comment est fait l'étage de mixage sur cette machine? c'est peut-être lui qui est en panne.
Pour comprendre ma question, jeter un œil au schéma FS-A1WX_SCH_04a.pdf, en haut à droite il y a l'OPLL avec son étage d'ampli (IC6 4/5), le mixage est fait par IC6 2/5.
Parce que le circuit du 4558 c'est "juste" le circuit de mise en forme et mise à niveau pour l'OPLL.
Tu peux peut-être enlever le condo "non polar" pour déconnecter la partie FM du reste, tu soudes un fil sur la pastille du condo coté broche 1 du 4558.
Si tu n'as pas de petit ampli audio, tu ajoutes un condo sur le fil et tu balances le son dans l'entrée son d'un moniteur.
C'est pas grand chose, mais j'espère que ça pourras t'aider. Edité par z80 Le 27/06/2023 à 01h24
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...

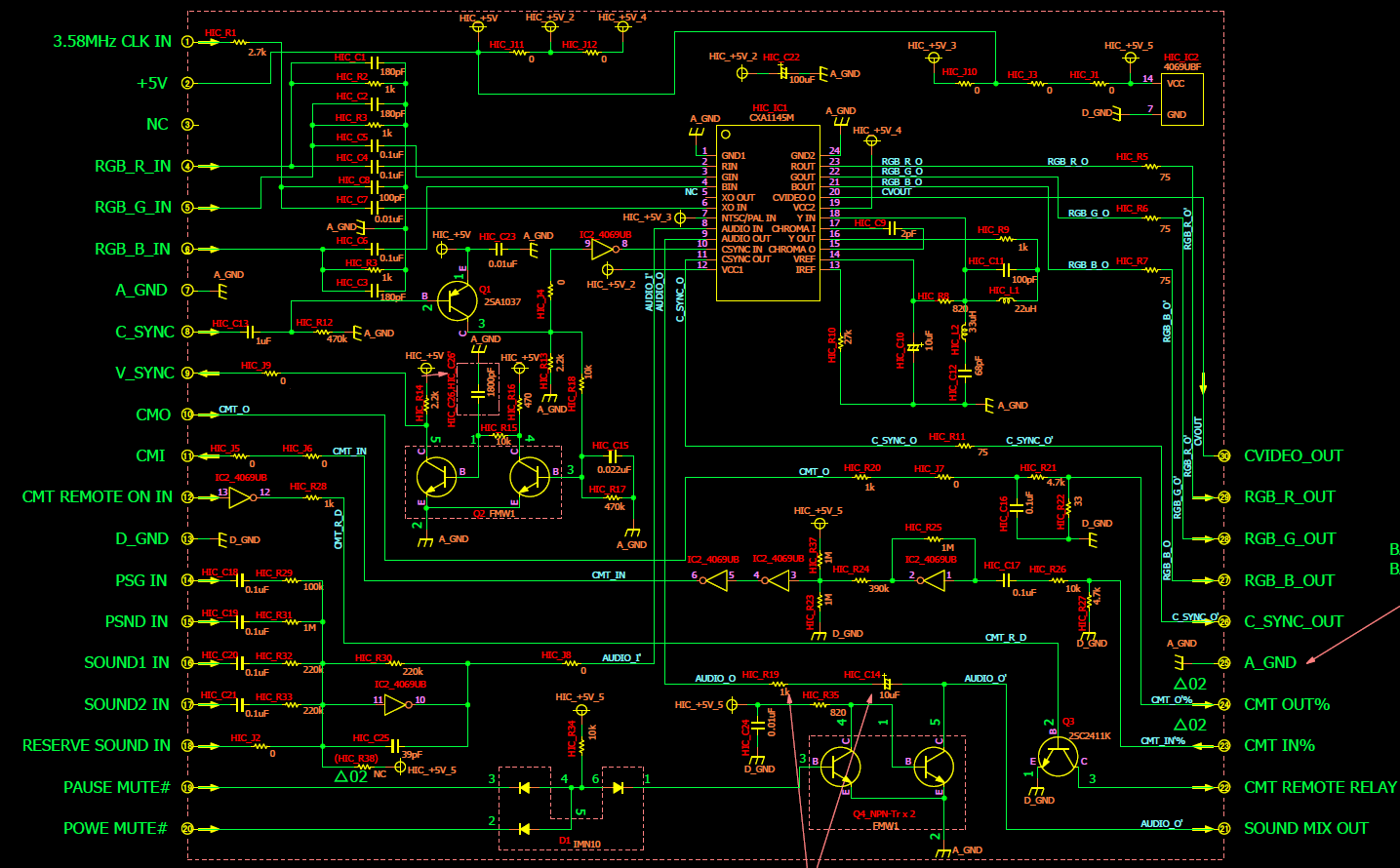

le schéma du HIC d'origine

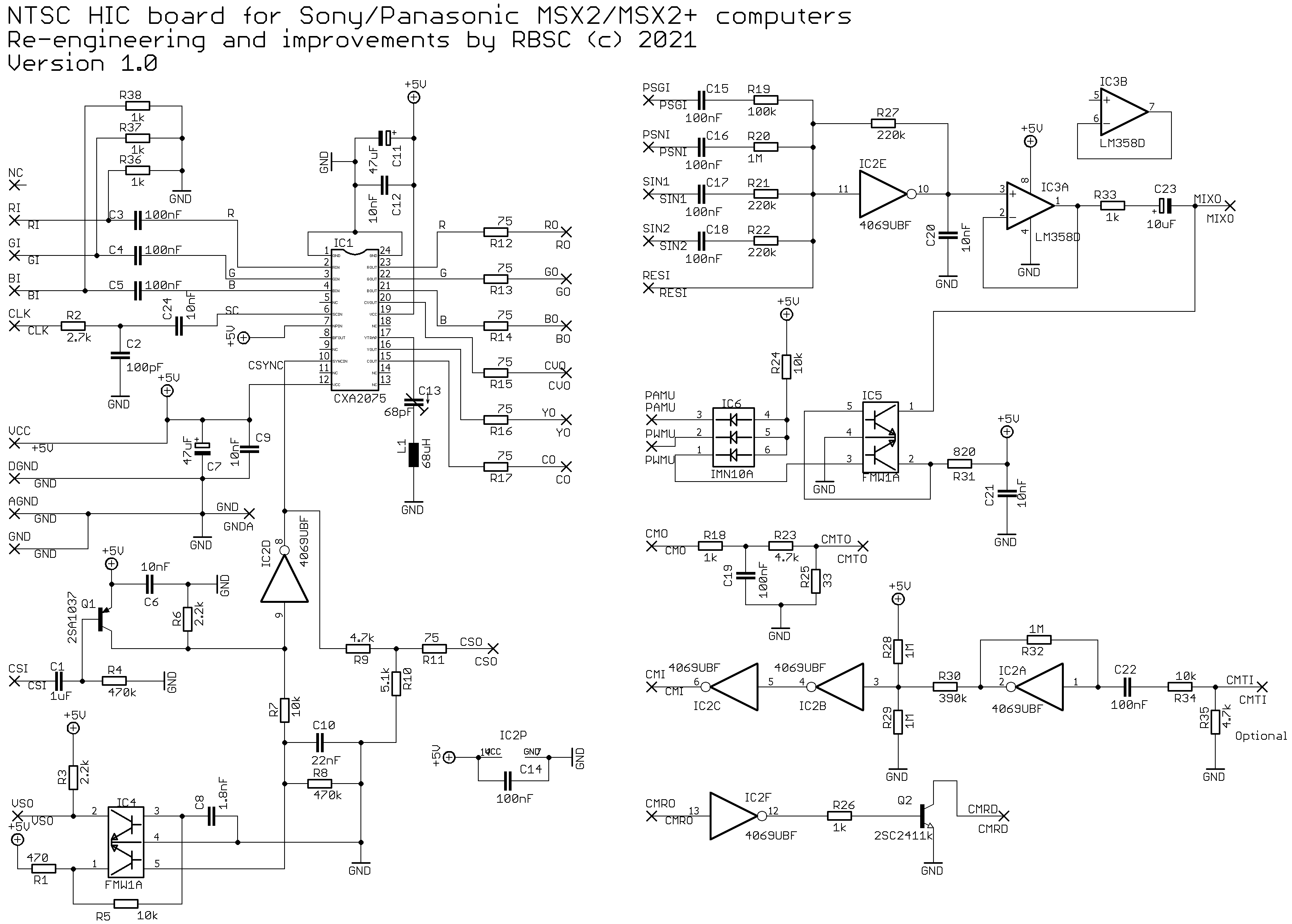

celui du modéle de remplacement
la grande différence c'est que le CXA1145M contient un ampli son et que le CXA2075 n'en est pas pourvu
l'ampli est donc fait par le LM358
sur ces 2 cartes il y a un circuit mute qui coupe le son lors du démarrage POWE MUTE# et lors d'une pause PAUSE MUTE#
il y a une "table de mixage" de tous les signaux sons
les entrées sont sur les pins 14 à 18 du HIC
le son du PSG entre sur la pin 14 PSG IN et la FM doit certainement arriver sur la pin 18 RESERVE SOUND IN
la premiére chose a faire c'est de raccorder une enceinte amplifiée de style PC entre la pin 14 et la masse pour voir si tu as du son ( même faible ) provenant du S1985 qui contient le PSG
celui du modéle de remplacement
la grande différence c'est que le CXA1145M contient un ampli son et que le CXA2075 n'en est pas pourvu
l'ampli est donc fait par le LM358
sur ces 2 cartes il y a un circuit mute qui coupe le son lors du démarrage POWE MUTE# et lors d'une pause PAUSE MUTE#
il y a une "table de mixage" de tous les signaux sons
les entrées sont sur les pins 14 à 18 du HIC
le son du PSG entre sur la pin 14 PSG IN et la FM doit certainement arriver sur la pin 18 RESERVE SOUND IN
la premiére chose a faire c'est de raccorder une enceinte amplifiée de style PC entre la pin 14 et la masse pour voir si tu as du son ( même faible ) provenant du S1985 qui contient le PSG
Jipe :
teste quand même avec un enceinte de pc et regarde la continuité des pistes entre les broches 99 et 100 du S1985 et la pin 14 du HIC
C'est ce que j'avais en tête quand je disais: "Si tu n'as pas de petit ampli audio, ..."
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Arggg! j'ai oublié ce matin d'apuyer sur "Envoyer"...
le message de ce matin:
Désolé, mais il y a des erreurs / des oublis sur ce schéma
Exemple:
sortie son PSG du S1985 non connectées.
Signal /RESET de IC14 (M519578) va dans un bus mais n'est relié à rien.
La partie CD4069 du HIC ne figure pas (sauf erreur de ma part).
VRAM pas reliées au VDP (mais bon dans ton cas, c'est pas le problème
).
le message de ce matin:
Désolé, mais il y a des erreurs / des oublis sur ce schéma
Exemple:
sortie son PSG du S1985 non connectées.
Signal /RESET de IC14 (M519578) va dans un bus mais n'est relié à rien.
La partie CD4069 du HIC ne figure pas (sauf erreur de ma part).
VRAM pas reliées au VDP (mais bon dans ton cas, c'est pas le problème
).TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Ici service manual complet (site à mettre en favoris !) faite chauffer les fers!
https://elektrotanya.com/showresult?what=HB-F1XD&kategoria=All&kat2=All
https://elektrotanya.com/showresult?what=HB-F1XD&kategoria=All&kat2=All
