a priori pas de signal vidéo en sortie (testé sur un CRT et sur un écran moderne avec mon retrotink 5x), donc la board HIC a du en prendre un coup. J'ai récup le schéma PDF de cette dernière (sur MSX Ressource) sous la ref MITSUMI EMC-NX0039.
Au programme :
- tester les continuités (notamment autour des condensateurs chimiques qui avaient coulé), notamment sur le C22 qui est au niveau du +5V (et je pense que c'est celui la qui merde car j'avais pas réussi à trouver la continuité sur un des côtés).
- vérifier la tension d'entrée +5V de la board, et sur le petit circuit intégré (CXA1145M)
- voir ce que j'ai comme signaux sur les entrées RGB (pin 2,3,4) et sorties RGB (pin 21,22,23) du IC pour vérifier si le soucis est en amont de l'IC ou si c'est l'IC lui même

Fallait bien qu'il y ai un peu de sport, sinon c'est pas drôle
Je vous tiens au jus ce we, et demanderait de l'aide si nécessaire, étant une quiche aux lardons en electronique, c'est très possible
Evidemment, toute suggestion est la bienvenue
Edité par aXee Le 13/09/2024 à 17h58

tension d'entrée sur la board OK, mais tension d'entrée sur l'IC CXA1145M (le VCC1) était KO.
J'ai checké et le VCC1 est censé être relié au C22 (ref HIC_+5V_2 sur le schéma), et j'avais bien un soucis de continuité entre mon C22 et la pin 12 de l'IC (mon fameux VCC1), qui est pourtant à 1.5mm à côté,j'avais surement gratté un peu fort sur le pad, ou l'acide a fait quelques dommages !

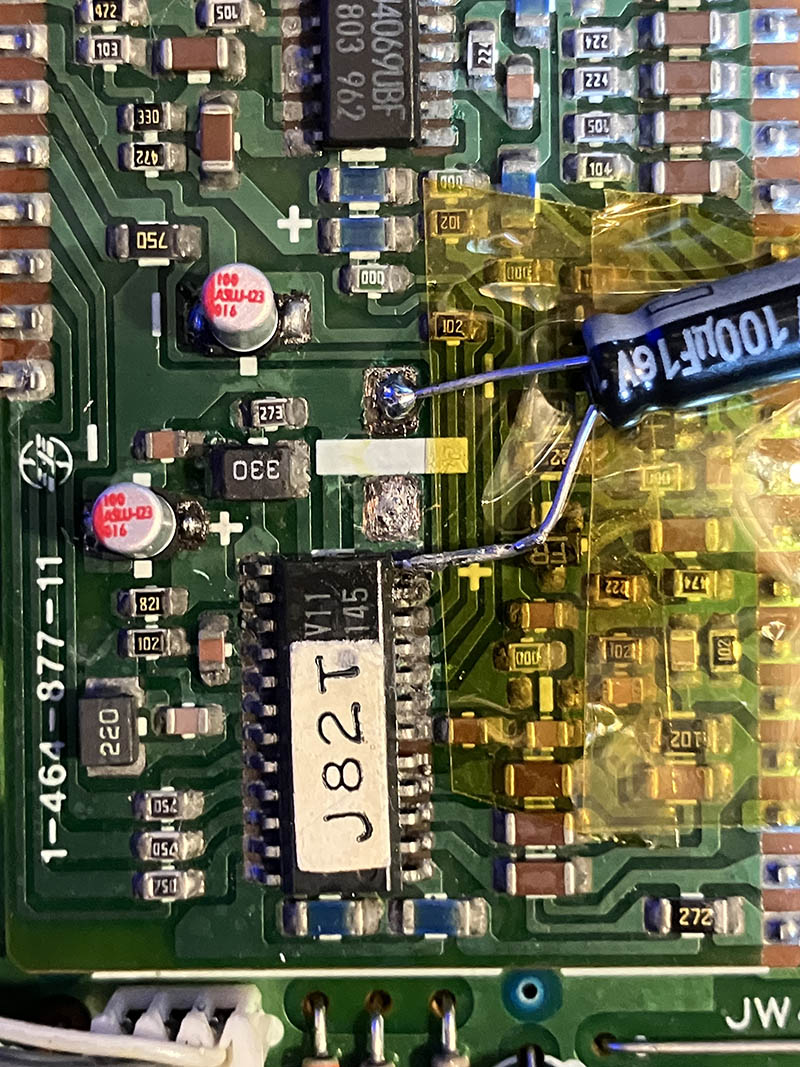

En vérifiant les capacités, le C22 me sortant un truc pas normal, je l'ai retiré, et j'ai mis un traversant à la place, en soudant le + sur le pin 12 de l'IC
C'est pas le plus propre du monde, mais bon, les continuités sont ok et la capa aussi !

Et à priori, cela n'a pas résolu mon soucis

J'ai checké les continuités et les capa sur les 2 autres condensateurs electrochimique (le C10 et C14), cela me semble tout bon,j'ai bien 10µF sur chaque.
Le signal d'horloge qui entre sur la board est également OK (3.58Mhz).

Je détecte des tensions de sortie sur les 3 canaux RGB de la board (entre 1.5V et 2.5V), donc à priori qqchose sort.
Les investigations continuent

questions :

- pourquoi tes 2 capas sont marquées 100 et pas 10

- c'est quoi ce caca de soudures entre les broches 6 à 10 du CXA1145

Hello Jipe,
Merci pour le lien (solution de contournement) !

et pour répondre à tes questions, malgré ce qui est écrit, ce sont bien des 10µF à la mesure (je sais c'est étrange), c'est du Wurth Elektronik.

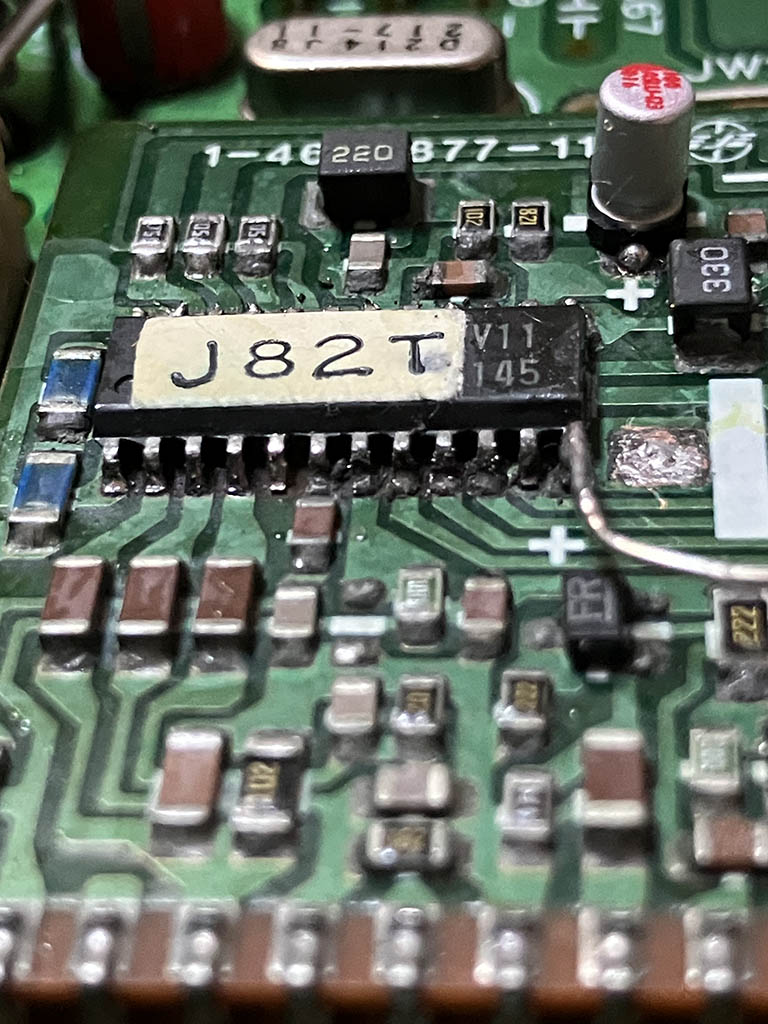

Pour les pattes de l'IC, la photo ne rends pas justice, en voici une autre (qui n'est pas non plus très engageante je le concède ):

Depuis la première photo, j'ai essayé de passer un coups de fer et de remettre un peu d'étain neuf pour rendre ça plus joli, mais j'ai le même
résultat qu'avec les pads sous les condensateurs. Je vois pas l'étain fondre lorsque je passe le fer, et on dirait que ça forme une "croute".
Impossible de virer le résidu à la tresse.Du coup en faisant ça, ça a rendu les soudures un peu plus dégueulasses.
C'est d'ailleurs pour cela que j'avais gratté les pads des condensateurs, car impossible de faire fondre
cette "amalgame" qui était dessus (surement une conséquence de l'acide du condensateur 100µF j'imagine).

J'ai retesté, sur le "bornier" de la board, je vois des tensions significatives pour le R/V/B, en revanche si je prends la mesure sur les pattes de l'IC, j'ai presque
plus rien, et en sortie de l'IC, plus rien non plus. Donc j'ai quand même l'impression que c'est la que ça se passe effectivement.

Je vais repasser un peu de vinaigre, et tenter de refaire les soudures sur les pattes de l'IC

J'ai vu ton lien, on pourrait remplacer la HIC board par ce petit montage, on perds quelques fonctionnalités au passage si je comprends bien ? En même temps j'ai pas besoin de la sortie composite, et ne sachant pas ce qu'est le power mute et le pause mute, ça devrait pas m'empêcher de dormir. Je dois avoir à peu prêt tout ce qu'il faut pour la plaque de remplacement, le seul truc qui peut me manquer ce sont les transistors BC547, je sais pas si il m'en reste assez, je vais check ça. Ce qui m'inquiète c'est le retrait de la HIC d'origine, et comment remettre quelques chose, j'ai la contrainte de hauteur (vu que le lecteur disquette est juste au dessus).

On va envisager ça, et bien réfléchir avant toute action !

donc si tu utilise de l'étain sans plomb pour réparer de vieilles soudures ça risque de ne pas bien se mixer
