L'atelier WONDERTANG (master system) SMS+HDMI+MAPPER+SD+AUDIOS
Reprise du message précédent
Bastion Rebel :
par contre si tu met un LS245 sur le U2 a la place du LVC il est alimenter en 3.3V pas en 5V (LS !! sont alim est entre 4.75 et 5.25 pas 3.3V !! donc bizarre) ..
par contre si tu met un LS245 sur le U2 a la place du LVC il est alimenter en 3.3V pas en 5V (LS !! sont alim est entre 4.75 et 5.25 pas 3.3V !! donc bizarre) ..
sur la version que tu as, ce n'est plus necessaire, le bug est fixé. C'est uniquement pour la version 1
Par contre je n'ai pas compris non plus comment cela a pu resoudre le probleme U2
me sui mal exprimé, je parlais de desactiver le LM si tu active le 3.3 du tang nano si j'ai bien compris !!
Citation :
tu pense qu'il faudrait pouvoir de couper le son ??? vu les posts precedent ??
Moi je pense que je pensais mettre un micro switch pour pin 49 c est tout
Edité par
MSXlegend
Le 19/09/2024 à 18h57
donc le U2 c'est un LS245 ou un LVC245 ???
Les LVC s'alimente en 3V3 les LS245 en 5V donc si le U2 est un LS245 il va "pomper plus"
qu'un LVC donc un risque de chute de tension du 3V3 donc si on alimente TOUS les LVC/LS avec le LM plus de chute normalementapres si tu veux alimenter les LVC/LS avec le TANG via l'Alim 3V3 tu peut faut juste enleve le LM ou la res du 12V , plus de 12V plus de 3V3 "secourus"
un switch sur la pin 49 ?? oui ou apres vers le connecteur jack ??? si tu regarde bien le schema le pole + est augmenter avec un 4.7uf et en sortie - idem ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
en fait en regardant bien le "J3" tu as une pin pour renvoyer vers le MSX et l'autre vers le Jack 3.5mm pourquoi avoir fait 2 sorties "différente" un jumelage de l'un aurais suffit ??
les sorties sont elle différentes ??
j'ai intégrer le switch sur la pin49
ok LVC only !!
les sorties sont elle différentes ??
j'ai intégrer le switch sur la pin49
ok LVC only !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bastion Rebel :
les sorties sont elle différentes ??
j'ai intégrer le switch sur la pin49
ok LVC only !!
les sorties sont elle différentes ??
j'ai intégrer le switch sur la pin49
ok LVC only !!
peut etres pour eviter un retour ? les 2 sorties sont identique mais independante, a creuser
Edité par
MSXlegend
Le 20/09/2024 à 17h19
Sebbeug :
Moi j'adorais le Wonder TANG A L'ORANGE...
plein de colorant .....hummmm le pied !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
salut
apres quelques essai je n'arrive toujours pas a demarrer le TANG
wondertangboot.mp4

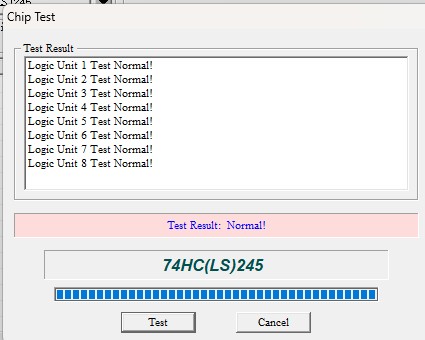

il semblerait que les LVC soit corrompu !! j'ai doncx essayer de tester les dis LVC avec mon programmateur qui as une fonction Test logique dont les 74 LS/HC 245
apres essai quite a en griller 1 (LVC) les tests ont montrer que tous semblait normal !! et toutes les portes repondait !!

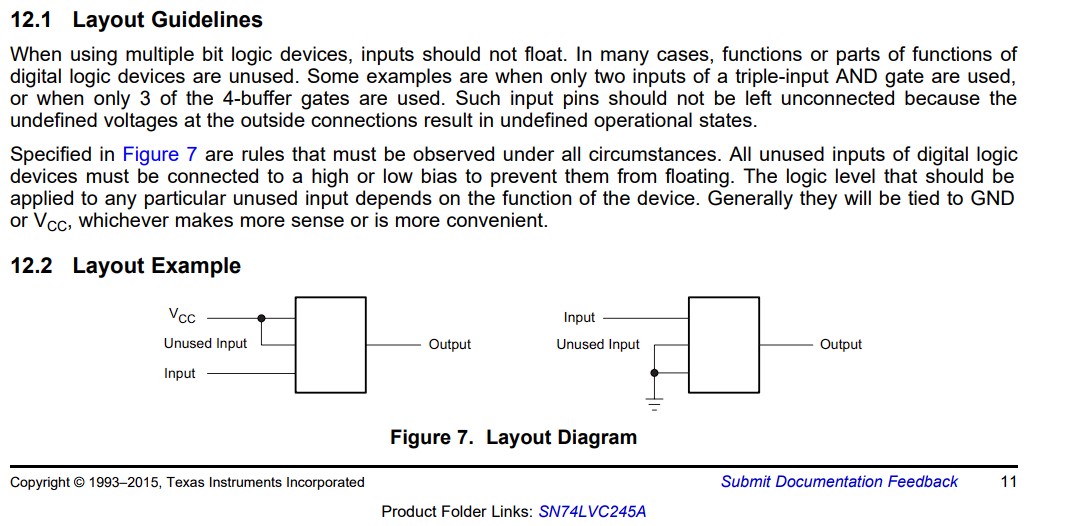

donc j'ai cherché autre chose dans le datasheet du 74LVC245 il semble que laisser une porte input sans signal peut etre problematique
donc la pin 15 du CI U2 n'est relier a rien donc il serait bon peut etre de la mettre a la GND ou VCC ????
apres quelques essai je n'arrive toujours pas a demarrer le TANG
wondertangboot.mp4
il semblerait que les LVC soit corrompu !! j'ai doncx essayer de tester les dis LVC avec mon programmateur qui as une fonction Test logique dont les 74 LS/HC 245
apres essai quite a en griller 1 (LVC) les tests ont montrer que tous semblait normal !! et toutes les portes repondait !!
donc j'ai cherché autre chose dans le datasheet du 74LVC245 il semble que laisser une porte input sans signal peut etre problematique
donc la pin 15 du CI U2 n'est relier a rien donc il serait bon peut etre de la mettre a la GND ou VCC ????
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
autre question la TF4Go doit etre formaté par le TANG via _fdisk de nextor ou on peut faire une carte via windows j'ai essayer en FAT32 niet en FAT Niet ?? pourtant il semble y avoir des acces ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
a tout les coup, tu as testé la seule et vrai lvc, n oubli pas que tu avais un petit 128ko de ram supplementaire. tu as donc au moin un lvc qui fonctionne. Mesure les toutes stp dans la longueur avec un pied a coulisse
rappel:
les 74LVC qui fonctionnent mesure 2,46cm
les fausses mesurent 2,63 - 2,64 cm
avec des vrais mon tang a demarré tout de suite (avant que les fausses bousille mon tang) . si tu n a rien a l ecran c est que tes lvc sont ko, ne cherche pas plus loin
pour tester une 74LVC245 dans ton appareil, met une resistance de 100ohm sur pin 20 pour eviter de l endommager
Pour l instant j'ai mi de coté car plus de tang. on verra plus tard pour moi
Edité par
MSXlegend
Le 01/10/2024 à 20h22
rappel:
les 74LVC qui fonctionnent mesure 2,46cm
les fausses mesurent 2,63 - 2,64 cm
avec des vrais mon tang a demarré tout de suite (avant que les fausses bousille mon tang) . si tu n a rien a l ecran c est que tes lvc sont ko, ne cherche pas plus loin
pour tester une 74LVC245 dans ton appareil, met une resistance de 100ohm sur pin 20 pour eviter de l endommager
Pour l instant j'ai mi de coté car plus de tang. on verra plus tard pour moi
Edité par
MSXlegend
Le 01/10/2024 à 20h22
Bastion Rebel :

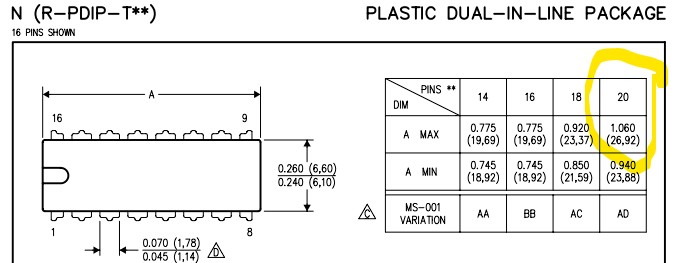

ben j'ai fait les 5 !! et tous OK !! elle font toutes 2.63 si on regarde le datasheet TI la mesure c'est 26.92 soit 2.692cm !!
je pense plutot a une mauvaise soudure ou mauvais contact
MSX45 tu en pense quoi ??
le tiens marche t il ??
je pense plutot a une mauvaise soudure ou mauvais contact
MSX45 tu en pense quoi ??
le tiens marche t il ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
La seule fois où j'ai eu non démarrage du wondertang , ça venait du flashage du Tang
J''ai eu des soucis avec la version Gowin_V1.9.9Beta-4_Education_win
J'ai remis la version Gowin_V1.9.8.11_Education_win , et tout refonctionne bien
Pour la carte SD j'ai mis une 256mo formatée sous win10
Mon wondertang version 1.01b fonctionne bien avec en U2 un 74ls245
Mon wondertang version 2,0b (édition msxlegend) fonctionne très bien aussi sans aucune bidouille Edité par msx45 Le 04/10/2024 à 09h05
J''ai eu des soucis avec la version Gowin_V1.9.9Beta-4_Education_win
J'ai remis la version Gowin_V1.9.8.11_Education_win , et tout refonctionne bien
Pour la carte SD j'ai mis une 256mo formatée sous win10
Mon wondertang version 1.01b fonctionne bien avec en U2 un 74ls245
Mon wondertang version 2,0b (édition msxlegend) fonctionne très bien aussi sans aucune bidouille Edité par msx45 Le 04/10/2024 à 09h05
Bastion Rebel :
ben j'ai fait les 5 !! et tous OK !! elle font toutes 2.63 si on regarde le datasheet TI la mesure c'est 26.92 soit 2.692cm !!
Je me demande s'il existe un datasheet pour des fausses
Moi j'ai testé les 2,63 ça ne marche pas, j ai testé les 2,46 et elles fonctionnent, c est tout ce que je peux dire malheureusement. Pour les soudures, elles sont correctes et verifié et il n est pas necessaire de souder double face, une face ça suffit !!
msx45 :
J'ai remis la version Gowin_V1.9.8.11_Education_win , et tout refonctionne bien
Pour la carte SD j'ai mis une 256mo formatée sous win10
Mon wondertang version 2,0b (édition msxlegend) fonctionne très bien aussi sans aucune bidouille
Pour la carte SD j'ai mis une 256mo formatée sous win10
Mon wondertang version 2,0b (édition msxlegend) fonctionne très bien aussi sans aucune bidouille
pour le flash aucun soucis idem la version 1.9.8.11
pour la Tf j'ai mis une 4Go en fat32 + nextor DOS rien idem en FAT + dos rien
je tenterais un reflashage ce week
A+++
