L'atelier WONDERTANG (master system) SMS+HDMI+MAPPER+SD+AUDIOS
Hello. ça y ai la wondertang demarre enfin. 4096ko a l'init mode HDD, rien que ça c est top !! quand je demarre snatcher, le menu detecte la SCC. mais je n ai pas encore raccordé le son sur le pcb
Donc pcb ok, c etait le wondertang qui me faisait defaut.
bon j'avoue que l utilisation de base que je voulais, c est SCC, HDD (micro sd) et 4096ko de RAM. Mais j'ai voulu tester les jeu SMS et le port HDMI, et je n ai pas bien compris comment demarrer un jeu
Bon en attendant, je vais me faire la cartouche ultime en PCB.
-4096ko
-SCC
-micro sd avec nextor
avec cette config, on demarre tous les jeux et plus de probleme
Edité par
MSXlegend
Le 08/10/2024 à 15h19
Donc pcb ok, c etait le wondertang qui me faisait defaut.
bon j'avoue que l utilisation de base que je voulais, c est SCC, HDD (micro sd) et 4096ko de RAM. Mais j'ai voulu tester les jeu SMS et le port HDMI, et je n ai pas bien compris comment demarrer un jeu
Bon en attendant, je vais me faire la cartouche ultime en PCB.
-4096ko
-SCC
-micro sd avec nextor
avec cette config, on demarre tous les jeux et plus de probleme
Edité par
MSXlegend
Le 08/10/2024 à 15h19
ok super ta TF(et pas micro sd) est formater en fat /16/32 ?? pour etre sur de la config ???
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Ma micro-sd est formaté en fat 16. ce sont des cartes de petite capacité de base, c est des 8gb.
Il me semble que les transflash sont plutot de 128gb a 2to. ou plutot inversement !
Pour la preparer, je me sert de la rookie drive qui fait bien sont taf avec "call fdisk" Edité par MSXlegend Le 08/10/2024 à 23h33
Pour la preparer, je me sert de la rookie drive qui fait bien sont taf avec "call fdisk" Edité par MSXlegend Le 08/10/2024 à 23h33
Bonjour a tous, c'est moi: Luis Antoniosi le createur du WT.
Ca me fait plaisir de voir qui vous avez ameliore le projet mais n'oubliez pas que c'est un projet ouvert.
Alors ca serait du bien partager les nouveau schematic sur github pour que tous pouissent en profiter.
(mon clavier n'as pas de accentuation!)
Ca me fait plaisir de voir qui vous avez ameliore le projet mais n'oubliez pas que c'est un projet ouvert.
Alors ca serait du bien partager les nouveau schematic sur github pour que tous pouissent en profiter.
(mon clavier n'as pas de accentuation!)
J'ai profite pour féliciter RetroCanada76 pour ce beau projet.
Le lien vers le GitHub : https://github.com/lfantoniosi/WonderTANG
Le lien vers le GitHub : https://github.com/lfantoniosi/WonderTANG
On est toujours ignorant avant de savoir.
RetroCanada76 :
Bonjour a tous, c'est moi: Luis Antoniosi le createur du WT.
Ca me fait plaisir de voir qui vous avez ameliore le projet mais n'oubliez pas que c'est un projet ouvert.
Alors ca serait du bien partager les nouveau schematic sur github pour que tous pouissent en profiter.
Ca me fait plaisir de voir qui vous avez ameliore le projet mais n'oubliez pas que c'est un projet ouvert.
Alors ca serait du bien partager les nouveau schematic sur github pour que tous pouissent en profiter.
Bonjour et merci pour superbe projet
Biensur ça sera partagé quand ça sera fonctionnel a 100%, pour l'instant c'est toujour en cours
@msx45, @bastion rebel, je ne sais pas si vous avez comptabilisé le coup pour en faire un PCB, mais moi rien que le tang et les SN74LVC275 et le PCB (ENIG je precise!!) j' en ai pour plus de 50€ (sans le reste et sans boitier)
Edité par
MSXlegend
Le 13/10/2024 à 12h53
Par contre j'ai ressorti mon VG8235 en MSX2+ et 4096ko de RAM, quand je branche la WonderTang, j'ai tout les voyant du msx qui s'allume et click de la mort
Je viens de le tester sur un NMS 8220 et ça demarre. Donc je pense qu'il y a conflit , peut etres la RAM du vg8235 qui est dans le meme slot que le Wondertang ?? Edité par MSXlegend Le 13/10/2024 à 15h29
Je viens de le tester sur un NMS 8220 et ça demarre. Donc je pense qu'il y a conflit , peut etres la RAM du vg8235 qui est dans le meme slot que le Wondertang ?? Edité par MSXlegend Le 13/10/2024 à 15h29
Jipe :
tien ça me rappelle un truc : la beer ne marche pas non plus si on à 4096ko de RAM

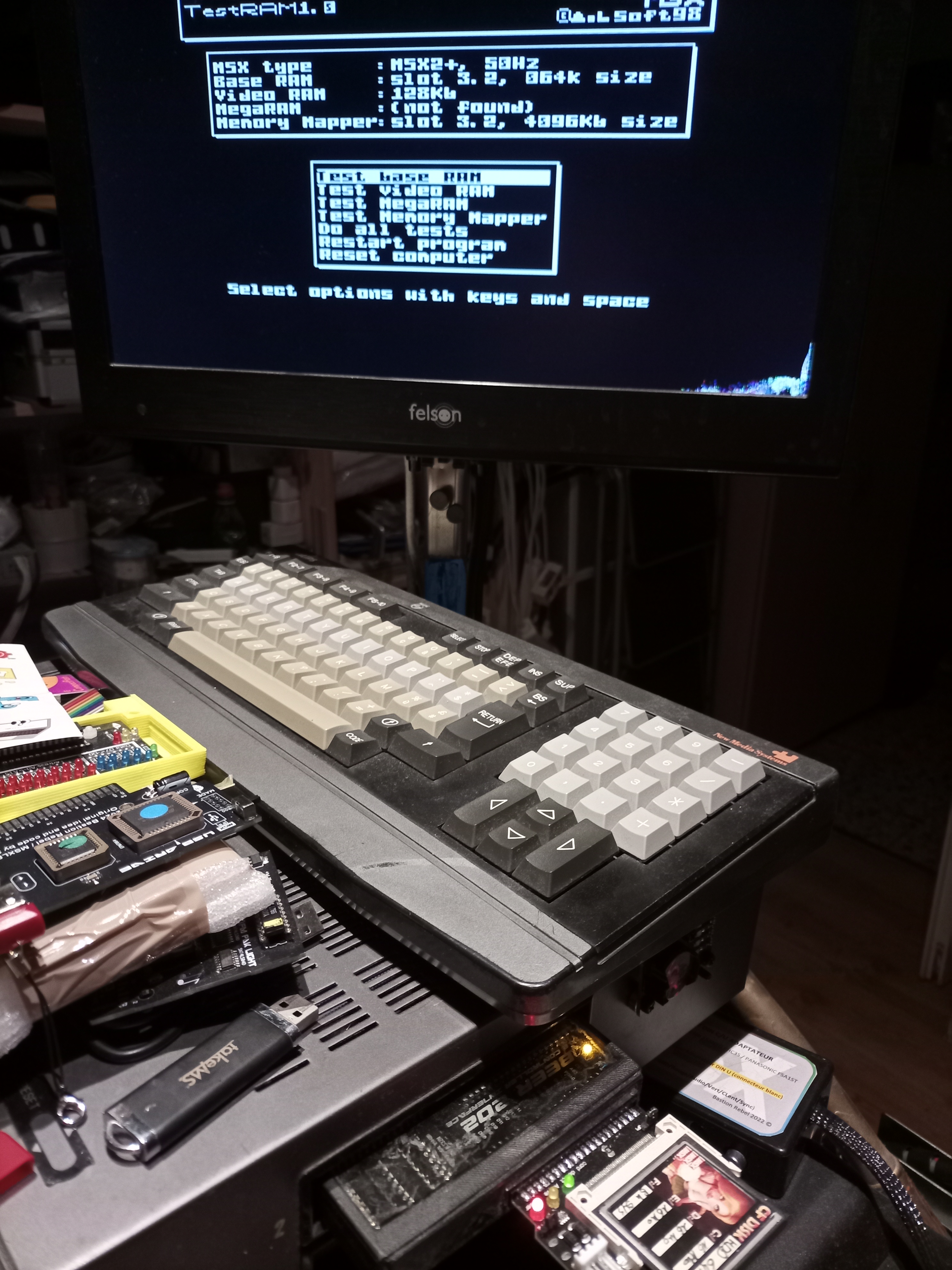

bien sur que si la beer marche avec 4Mo !!! la preuve en image !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
vu qu'on as pas beaucoup d'image du TANG qui boot qui pourrait faire des images des differents etats et "bios" pour voir les etapes et ce qui est actif ou pas ???
