L'atelier WONDERTANG (master system) SMS+HDMI+MAPPER+SD+AUDIOS
/!\ NON TESTé !

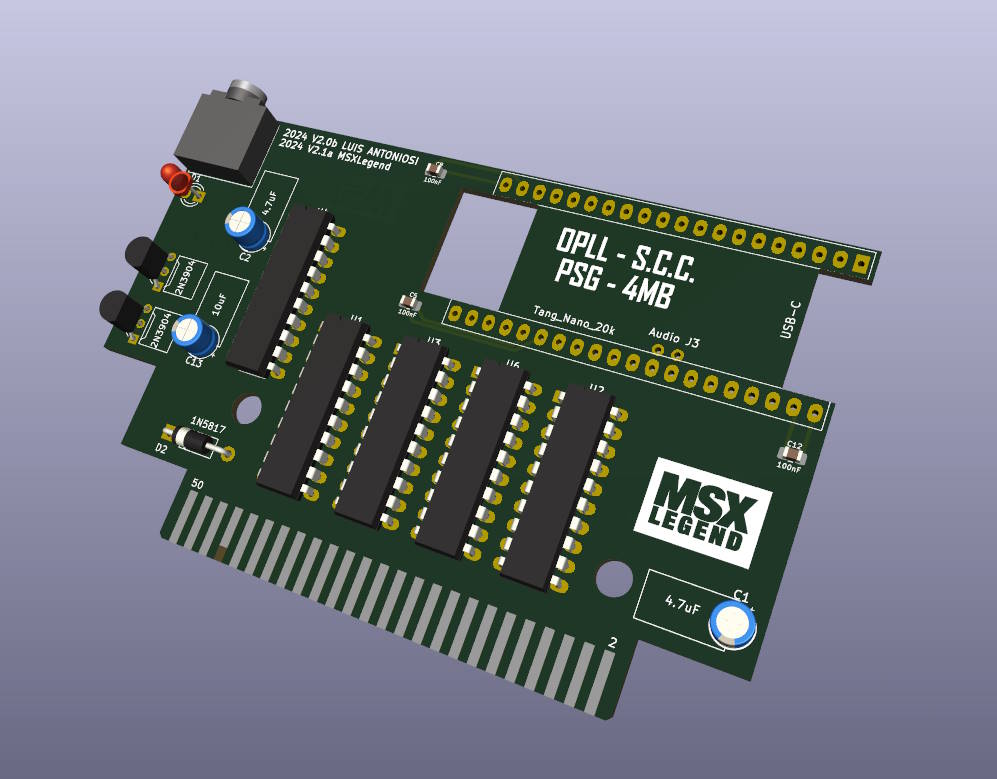

Je suis entrain de revoir le PCB pour l'utiliser au format sd card 4gb avec une ram de 4096ko (SCC et FM compris)
La micro sd sera accessible sur le coté droit

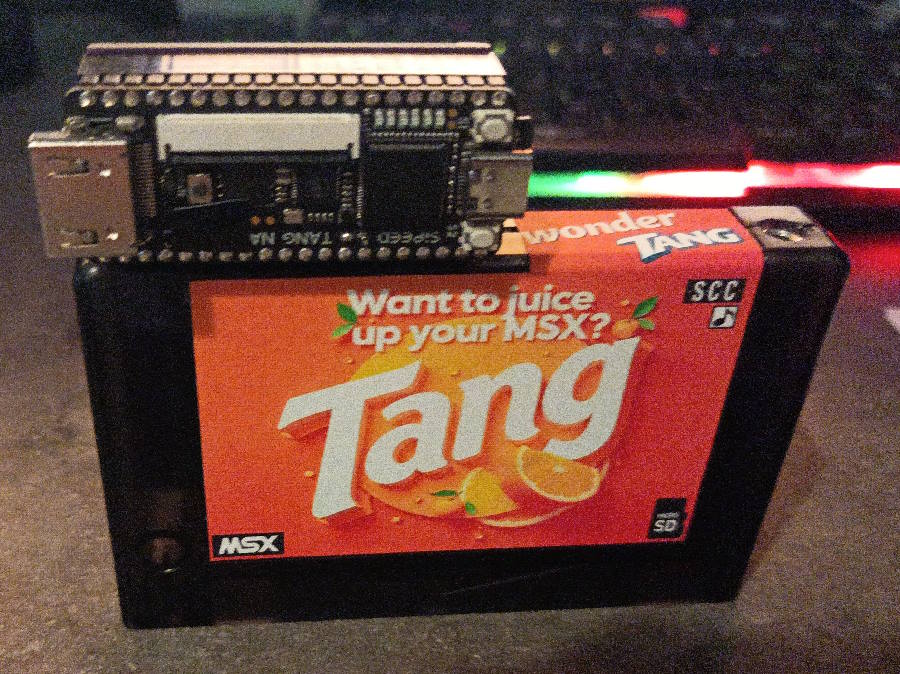

le tang se glisserais sous le pcb, etant donné que je ne peux pas prendre le risque de dessouder le HDMI (qui n'est utilisé qu'avec la master system), ça me semble la meilleur solution pour que cela rentre dans un boitier cartouche.
Ici, le ssms ne m interresse pas, je sacrifie le hdmi.

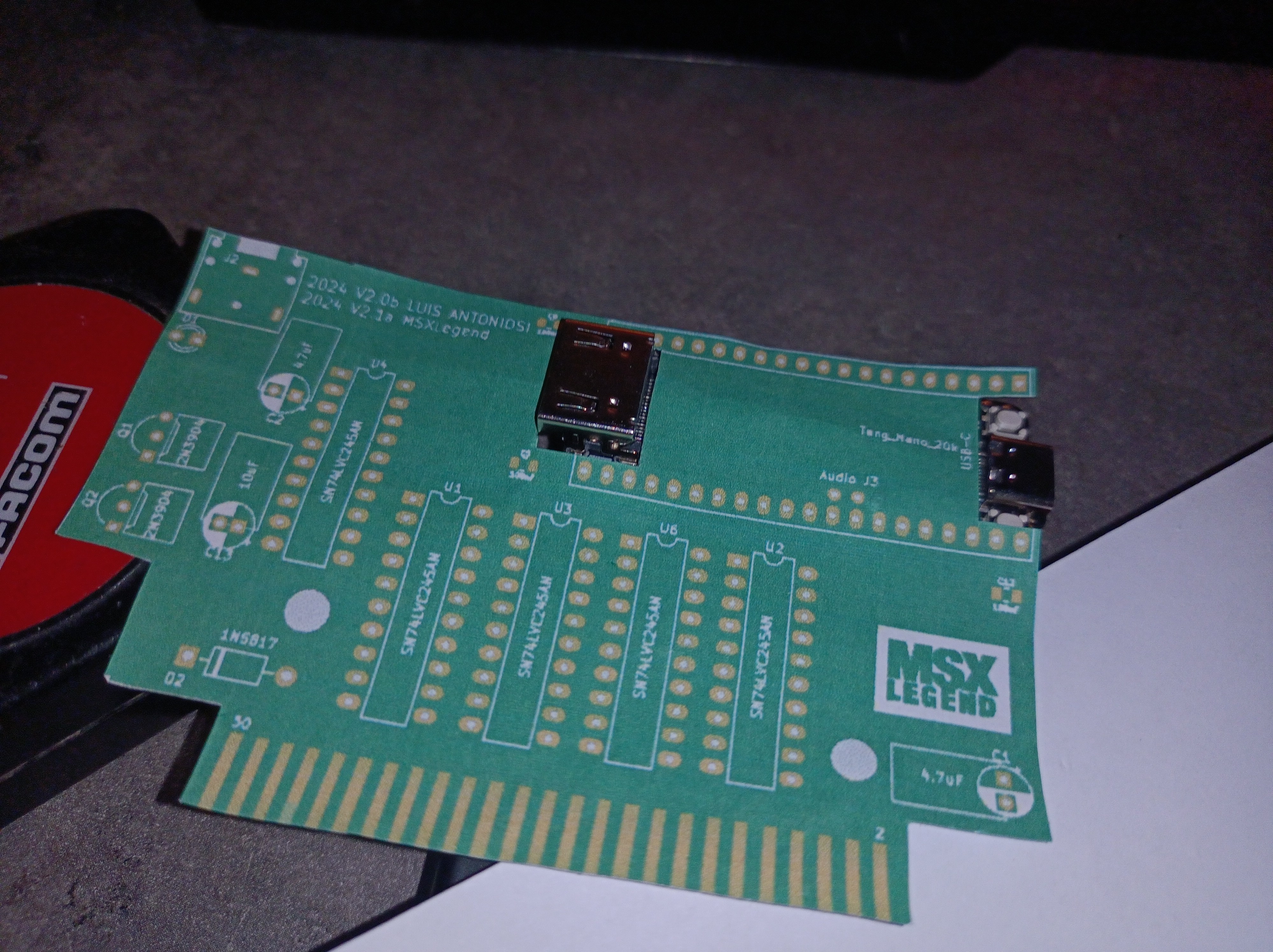

ici testé a l echelle avec un "patron" du pcb. Le Tang se glisse dessous et se soudera dessus.
A voir
Edité par
MSXlegend
Le 17/10/2024 à 22h16
Je suis entrain de revoir le PCB pour l'utiliser au format sd card 4gb avec une ram de 4096ko (SCC et FM compris)
La micro sd sera accessible sur le coté droit
le tang se glisserais sous le pcb, etant donné que je ne peux pas prendre le risque de dessouder le HDMI (qui n'est utilisé qu'avec la master system), ça me semble la meilleur solution pour que cela rentre dans un boitier cartouche.
Ici, le ssms ne m interresse pas, je sacrifie le hdmi.
ici testé a l echelle avec un "patron" du pcb. Le Tang se glisse dessous et se soudera dessus.
A voir
Edité par
MSXlegend
Le 17/10/2024 à 22h16
tu risque d'etre emer.. pour le routage le connecteur HDMI fait un trou ENORME et va te bloquer pas mal de piste !! idem pour le Type C !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Perso, je n'ai pas d'intérêt pour jouer à la SMS sur MSX, mais les autres fonctionnalités et l'étiquette sont supers !
On est toujours ignorant avant de savoir.
Bastion Rebel :
tu risque d'etre emer.. pour le routage le connecteur HDMI fait un trou ENORME et va te bloquer pas mal de piste !! idem pour le Type C !!
Ah mais je suis emer....., x est sur le dessus que ca ne passe pas. bah je vais le descendre un peu.
D' apres mes premiers essais, ca passe mais c est chaud
Edité par
MSXlegend
Le 17/10/2024 à 22h13
Je poursuit mes tests:
J'ai testé la programmation d'une cartouche K5 yamanooto 8meg avec la wondertang, avec la lettre du slot, celui ci redemarre le MSX. ça ne fonctionne pas. (+1 pour la funrice CF qui fonctionne tres bien pour ça)
Certainement a cause des slots etendu a l'interieur
J'ai testé la programmation d'une cartouche K5 yamanooto 8meg avec la wondertang, avec la lettre du slot, celui ci redemarre le MSX. ça ne fonctionne pas. (+1 pour la funrice CF qui fonctionne tres bien pour ça)
Certainement a cause des slots etendu a l'interieur
salut

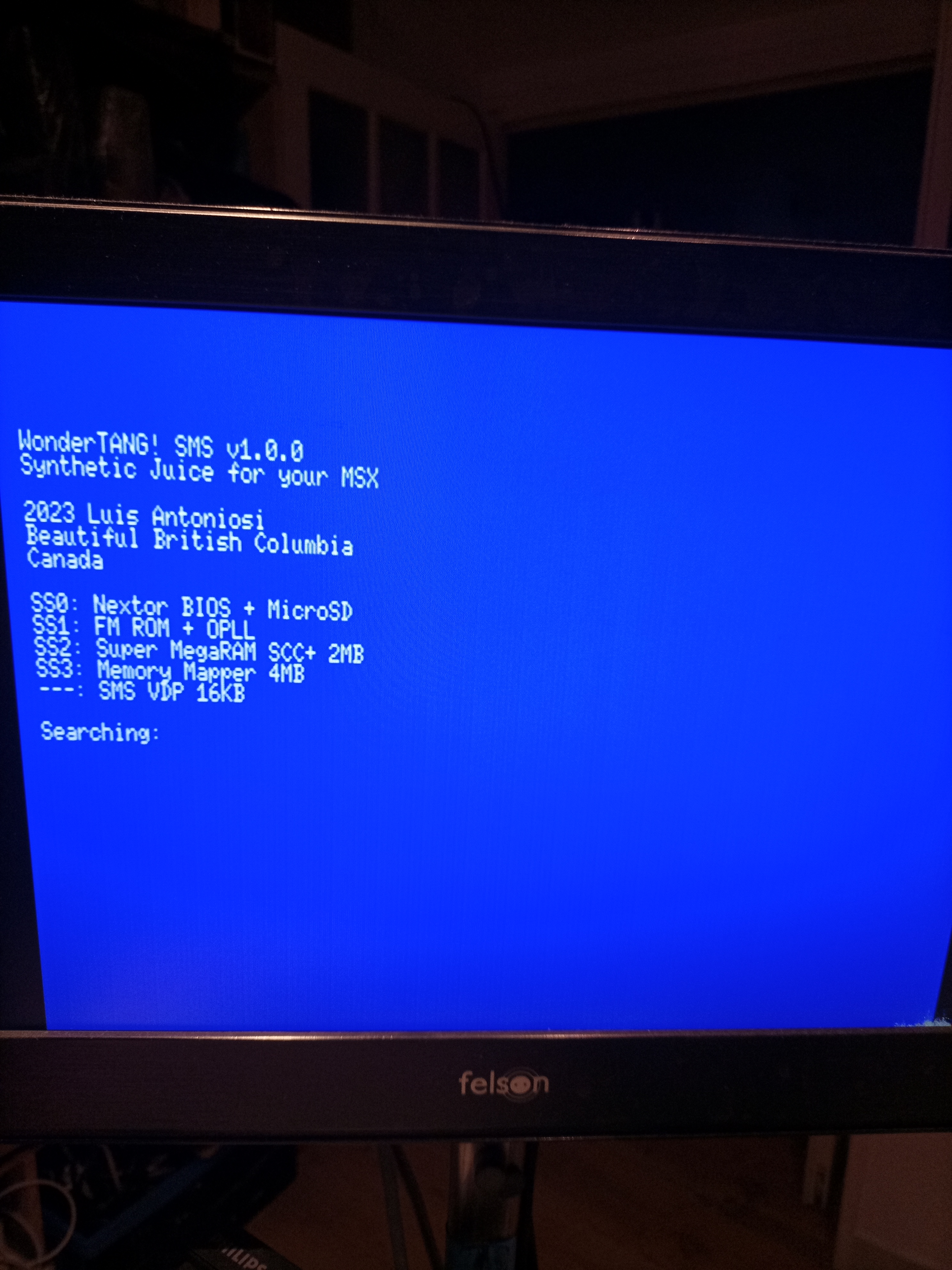

j'ai eu un peu de temps pour installer les 74LVC245 de MSXLEGEND encore merci .. et résultat...ca marche donc c'était bien les LVC le TANG a démarrer du premier coup avec 8Mo de RAM 4+4 !!!
la preuve en image ...
ca a l'air de marcher j'ai juste a mettre le fil pour le son !!
on va pouvoir envisager les PCB !!
ENCORE MERCI a MSXLEGEND POUR LES LVC !! Edité par Bastion Rebel Le 26/10/2024 à 17h29
j'ai eu un peu de temps pour installer les 74LVC245 de MSXLEGEND encore merci .. et résultat...ca marche donc c'était bien les LVC le TANG a démarrer du premier coup avec 8Mo de RAM 4+4 !!!
la preuve en image ...
ca a l'air de marcher j'ai juste a mettre le fil pour le son !!
on va pouvoir envisager les PCB !!
ENCORE MERCI a MSXLEGEND POUR LES LVC !! Edité par Bastion Rebel Le 26/10/2024 à 17h29
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
y a pas de quoi
, au moin c est pas le tang qui est HS
par contre toi ça fonctionne sur ton vg8235 4mo?? parce que 8mo pour du covox, ca me botterais bien moi
Concernant le son du Tang.....comment dire
....la SCC......tu verra bien par toi meme
Edité par
MSXlegend
Le 26/10/2024 à 19h44
, au moin c est pas le tang qui est HSpar contre toi ça fonctionne sur ton vg8235 4mo?? parce que 8mo pour du covox, ca me botterais bien moi
Concernant le son du Tang.....comment dire
....la SCC......tu verra bien par toi meme
Edité par
MSXlegend
Le 26/10/2024 à 19h44
pas essayer sur mon vg8235 128/128 mais sur mon NMS8255 MSX2+ 4Mo (slot 3-2) oui j'ai bien les 8192 ko !!!
pour le son !!
la FMPAC faiblarde ca manque de puissance !!
la SCC pas encore essayer les tests avec SR et une rom SCC echec !! je regarde de plus pres la config SR
SMRAM !! pas mieux
je continue mes tests... A+++
pour le son !!
la FMPAC faiblarde ca manque de puissance !!
la SCC pas encore essayer les tests avec SR et une rom SCC echec !! je regarde de plus pres la config SR
SMRAM !! pas mieux
je continue mes tests... A+++
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
donc si toi ça fonctionne, c est pas le probleme de memoire 4mo dans slot 3-2 , il y a autre chose qui bloque
pour tester la S.C.C, prend sd snatcher (version melancholia) ou tu peux choisir le slot de la S.C.C. Celle de la wondertang est dans le slot etendu 1-2 !! Edité par MSXlegend Le 27/10/2024 à 10h06
pour tester la S.C.C, prend sd snatcher (version melancholia) ou tu peux choisir le slot de la S.C.C. Celle de la wondertang est dans le slot etendu 1-2 !! Edité par MSXlegend Le 27/10/2024 à 10h06
bizarre pour les roms
une rom 256ko avec SR prend 512ko en MEGARAM sur le tang
ALESTE / NEMESIS 3
512ko avec SR 512ko en megaram tang ne marche pas ???
pour la SCC elle aussi est faiblarde comme la FM
y as toujours le clic clic qui rythme sur la SCC et la FM !! c'est peut etre le PSG interne au MSX qui est plus fort (modif son condo)
Edité par Bastion Rebel Le 27/10/2024 à 10h39
une rom 256ko avec SR prend 512ko en MEGARAM sur le tang
ALESTE / NEMESIS 3
512ko avec SR 512ko en megaram tang ne marche pas ???
pour la SCC elle aussi est faiblarde comme la FM
y as toujours le clic clic qui rythme sur la SCC et la FM !! c'est peut etre le PSG interne au MSX qui est plus fort (modif son condo)
Edité par Bastion Rebel Le 27/10/2024 à 10h39
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
J'ai testé le jeu contra (goodmsx) donc non patché, avec SCC slot 1.2 et ça fonctionne pour la SCC
d'ailleur j'aurais du commencer par la car avec snatcher , c est scc pas scc+ et le son est bof comme si il manquait 1 voie
Par contre la SCC dans le slot 1.2 avec sofarun, c est ok pour moi ça boot
je confirme que ça reste faiblard
Apres pour ceux qui n'ont pas trop d argent, un pauvre quoi, ça fera l affaire
Edité par MSXlegend Le 28/10/2024 à 19h53
d'ailleur j'aurais du commencer par la car avec snatcher , c est scc pas scc+ et le son est bof comme si il manquait 1 voie
Par contre la SCC dans le slot 1.2 avec sofarun, c est ok pour moi ça boot
je confirme que ça reste faiblard
Apres pour ceux qui n'ont pas trop d argent, un pauvre quoi, ça fera l affaire
Edité par MSXlegend Le 28/10/2024 à 19h53
MSXlegend :
d'ailleur j'aurais du commencer par la car avec snatcher , c est scc pas scc+ et le son est bof comme si il manquait 1 voie
oui pour rappel sur les 5 voix SCC, la SCC de base a la voix 4 et 5 qui ont la même sonorité alors que la SCC-I a une sonorité différente pour chaque voix.
donc le son paraitra un peu moins riche en transposant de la SCC-I à la SCC simple ce qui semble normal.
