L'atelier WONDERTANG (master system) SMS+HDMI+MAPPER+SD+AUDIOS
Reprise du message précédent
Le TANG NANO 20K fonctionne en 3,3VLes 74LVC245 servent a adapter le 5V de nos MSX au TANG NANO 20K en 3,3V
Donc je m'amuserai pas a changer , j'ai trop peur de griller mon MSX ou le TANG NANO
Mais peut être que je me trompe , piste a creuser
C est 30€ un tang nano ??
J'ai pensé la derniere version de la v9990 la powergraph, et ça rentre a la verticale si on depasse un peu !
ça va etres sympas de se pencher dessus plus tard
Edité par
MSXlegend
Le 04/05/2024 à 16h29
Jipe :
@MSXlegend : pour tout rentrer et mettre le Tang à la verticale as tu penser au format moonsound et graph9000 Sunrise pour la cartouche ?
J'ai pensé la derniere version de la v9990 la powergraph, et ça rentre a la verticale si on depasse un peu !
ça va etres sympas de se pencher dessus plus tard
Edité par
MSXlegend
Le 04/05/2024 à 16h29
Pour information, j'ai imprimé un patron a l'echelle et ça coince dans un boitier overich a cause du tang nano qui n'est pas assez espacé.
Donc je vais faire 2 version prochainement. une plus espacé , et une autre version avec tang intégré
Quand j'aurais du temps
Donc je vais faire 2 version prochainement. une plus espacé , et une autre version avec tang intégré
Quand j'aurais du temps
msx45 :
- 4 MB Memory Mapper
- 2 MB Super MegaRAM SCC+
- FM OPLL + MSX MUSIC
- Micro SD Card + Nextor BIOS
- Audio Jack output 3.5mm
- "Franky" SMS VDP HDMI output
- 4 MB Memory Mapper
- 2 MB Super MegaRAM SCC+
- FM OPLL + MSX MUSIC
- Micro SD Card + Nextor BIOS
- Audio Jack output 3.5mm
- "Franky" SMS VDP HDMI output
Moi sur le shema, je vois
SSLT0: Drive + nextor
SSLT1: OPLL + FM Rom
SSLT2: 2 Mb megaram + scc
SSLT3: 4Mb memory mapper
SMS VDP/PSG (Franky mode)
Ma question , toi MSX45 qui a pu tester la bete, comment tu selectionne les slot? faut il reprogrammer a chaque fois ? y a il un poussoir pour changer de "mode" ?
Salut ,
désolé pour la réponse tardive
Je rentre tout juste de vacances

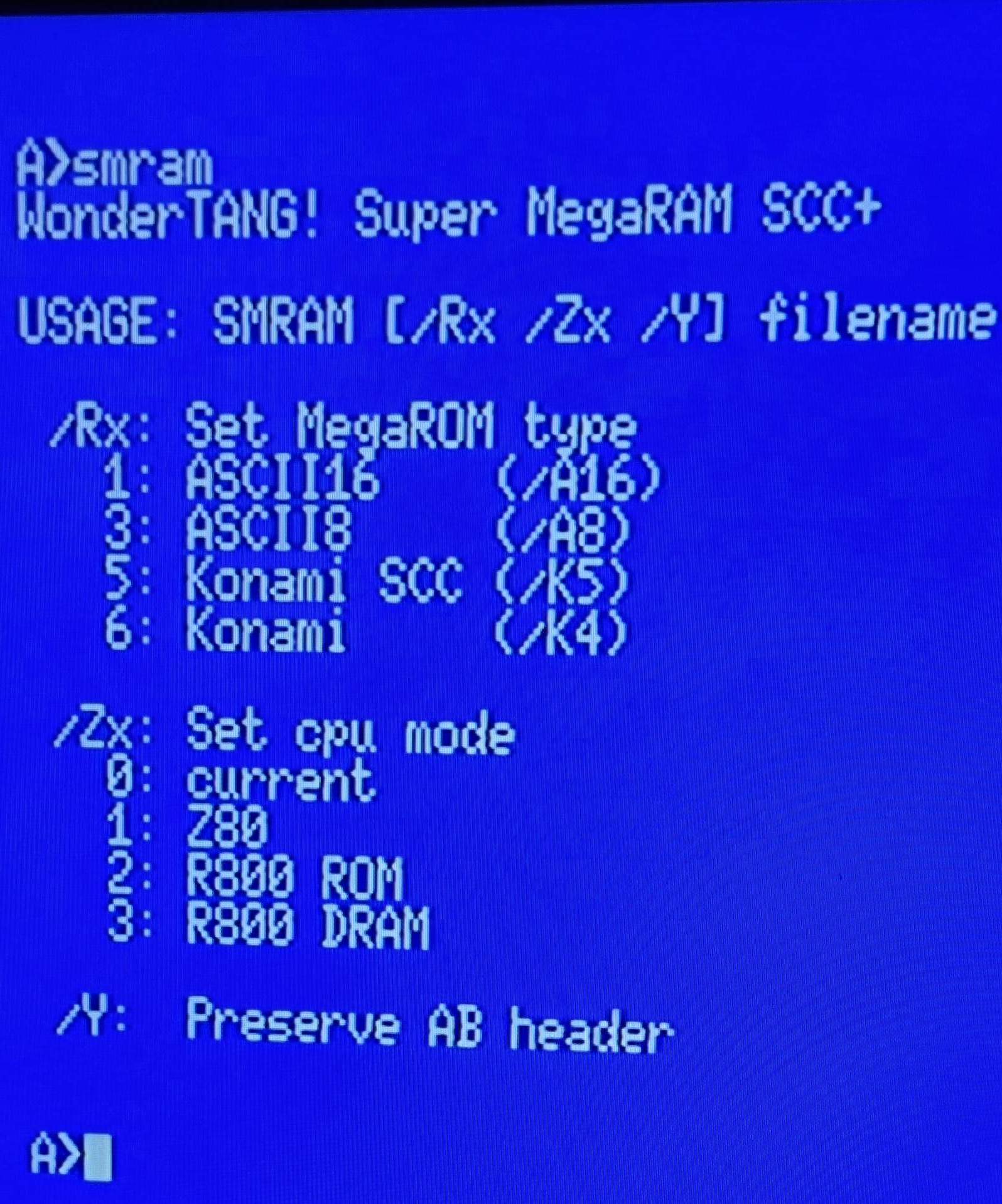

Pour utiliser la MEGARAM SCC de 2Mo j'utilise l'outil SMRAM
Sinon on peut utiliser aussi SOFARUN
Par défaut il prend la MEGARAM SCC 2Mo
Mais dans les prefs on peut choisir le MAPPER de 4Mo
Si tu fais des PCB en V2.0 je serais intéressé pour t'en acheter un
Car en V1 pour avoir le PSG et SCC ensemble ca fonctionne pas....
Je crois que c'est corrigé dans la V2
désolé pour la réponse tardive
Je rentre tout juste de vacances
Pour utiliser la MEGARAM SCC de 2Mo j'utilise l'outil SMRAM
Sinon on peut utiliser aussi SOFARUN
Par défaut il prend la MEGARAM SCC 2Mo
Mais dans les prefs on peut choisir le MAPPER de 4Mo
Si tu fais des PCB en V2.0 je serais intéressé pour t'en acheter un
Car en V1 pour avoir le PSG et SCC ensemble ca fonctionne pas....
Je crois que c'est corrigé dans la V2

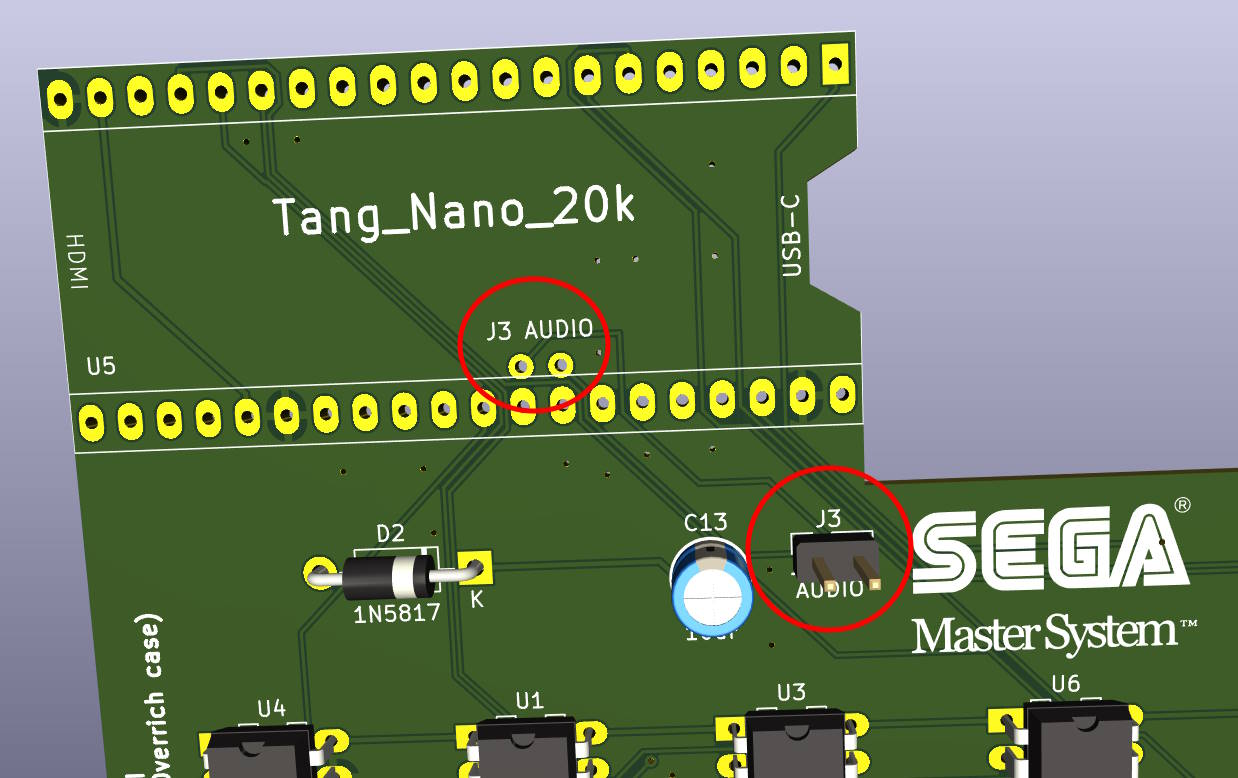

Quand j ai sorti une serie de 5 pcb je me suis rendu compte d un correctif que j aurais pu faire concernant le son. En effet il a ete ajouté mais je l ai mal placė et il y a moyen de l integrer sous le wondertang avec une connectique d insertion

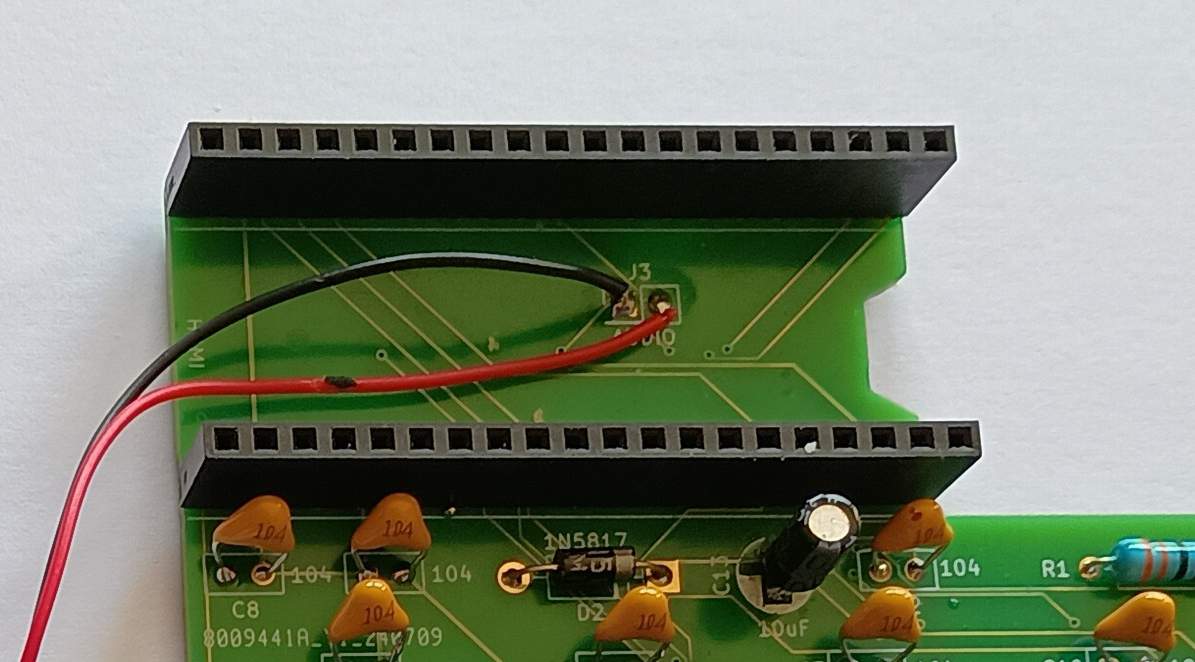

Je posterais la photo pour une meilleur compréhension. Sur la V2 c est prevu mais il faut tirer 2 fil a soudrt
Merci pour l info en tout cas
Je posterais la photo pour une meilleur compréhension. Sur la V2 c est prevu mais il faut tirer 2 fil a soudrt
Merci pour l info en tout cas

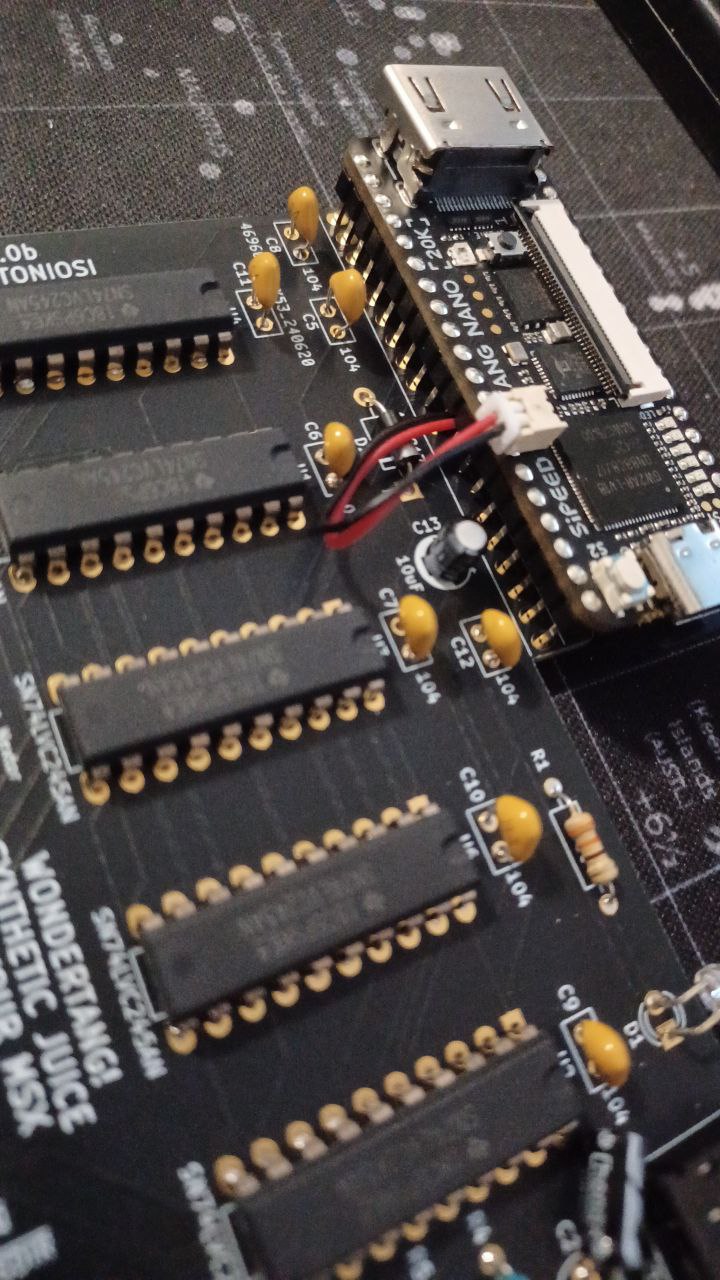

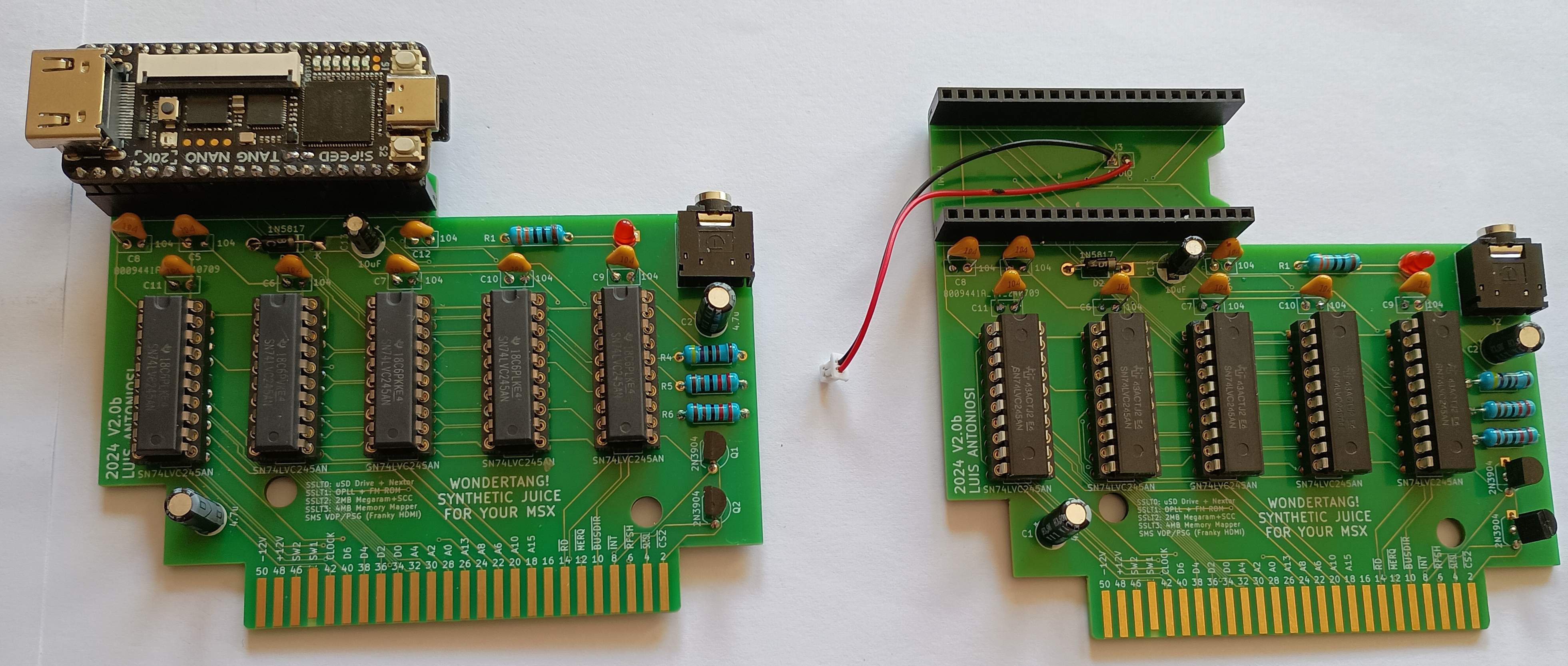

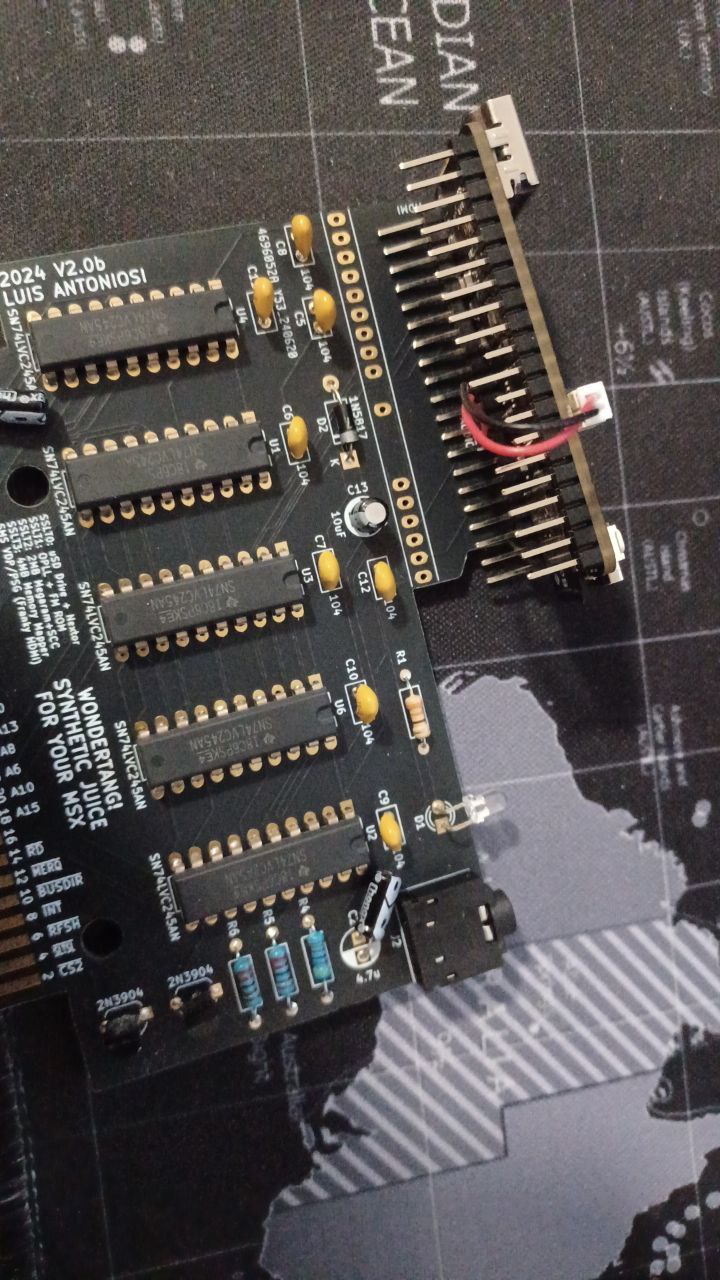

J'ai l'impression que les modifs hardware sont ok (dernière version 2.0b)
https://www.msx.org/forum/msx-talk/hardware/wondertang-who-wants-to-juice-up-your-msx?page=26
https://github.com/lfantoniosi/WonderTANG
Les modifs sont plus au niveau software maintenant
https://www.msx.org/forum/msx-talk/hardware/wondertang-who-wants-to-juice-up-your-msx?page=26
https://github.com/lfantoniosi/WonderTANG
Les modifs sont plus au niveau software maintenant
Pour la partie MSX :
le fait que sur la V1 , le SCC peut pas être jouer en même temps que le PSG ca me bloque un peu
Pour la partie SMS :

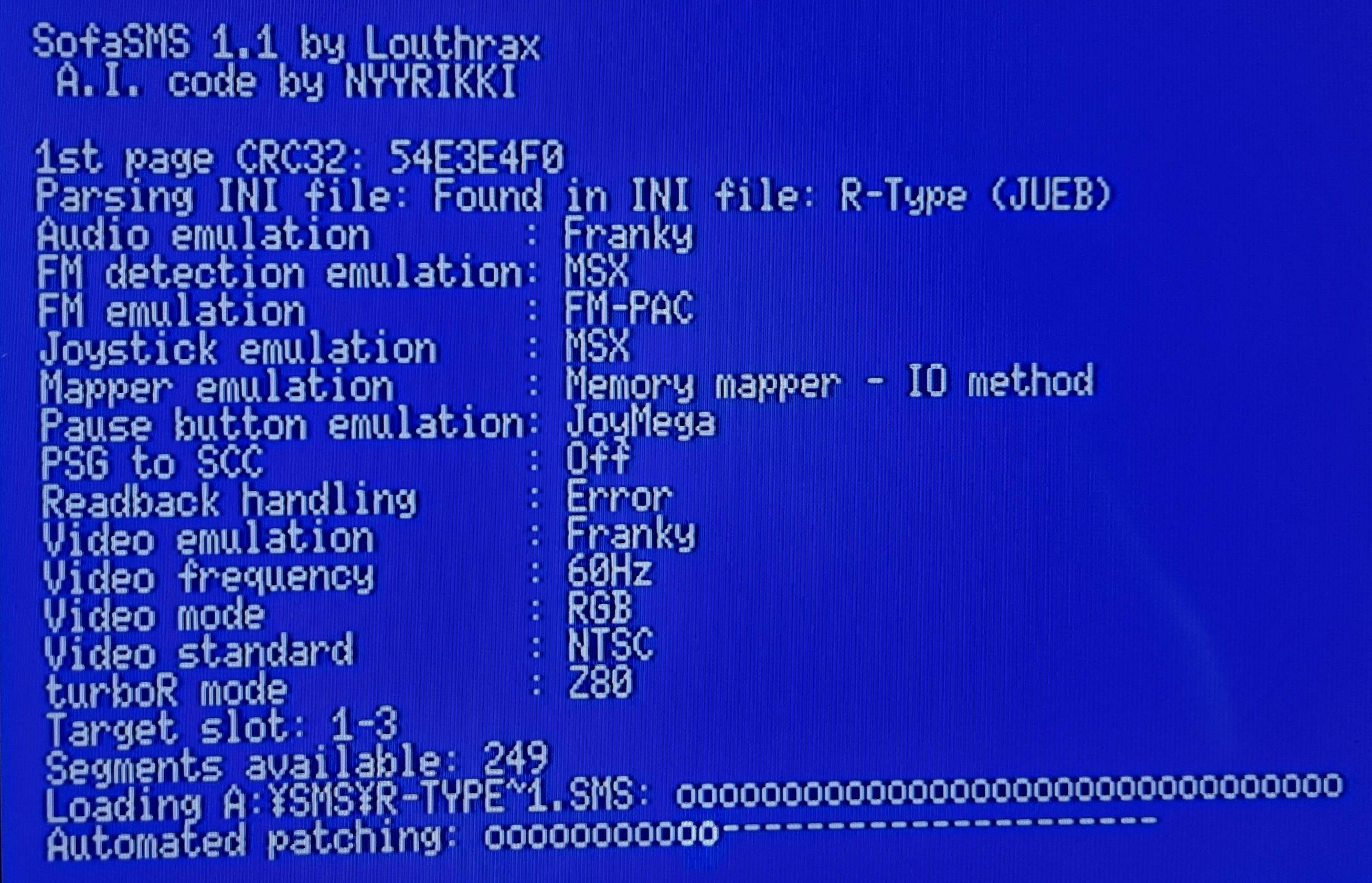

Je lance les ROMS SMS avec SOFARUN (SOFASMS)
J'ai testé surtout avec RTYPE
Pour les jeux SMS il faut :
- La ROM SMS avec le bon CRC
- Dans le fichier SSMS.INI , que la ROM soit configuré
Si quelqu'un a un pack ROMS SMS (avec bon CRC + fichier SSMS.INI tout configuré) , je suis preneur
Sinon c'est simple a mettre en place
le fait que sur la V1 , le SCC peut pas être jouer en même temps que le PSG ca me bloque un peu
Pour la partie SMS :
Je lance les ROMS SMS avec SOFARUN (SOFASMS)
J'ai testé surtout avec RTYPE
Pour les jeux SMS il faut :
- La ROM SMS avec le bon CRC
- Dans le fichier SSMS.INI , que la ROM soit configuré
Si quelqu'un a un pack ROMS SMS (avec bon CRC + fichier SSMS.INI tout configuré) , je suis preneur
Sinon c'est simple a mettre en place
je suis tombé sur ce kit FM pour Master system
https://shop.modinfrance.fr/fr/sega-master-system/47-smsfm-fm-sound-expansion-pour-sega-master-system.html
Donc Ton R-type est en FM ou pas ? ça emule bien le YM2413 ?
Edité par MSXlegend Le 21/08/2024 à 14h19
https://shop.modinfrance.fr/fr/sega-master-system/47-smsfm-fm-sound-expansion-pour-sega-master-system.html
Donc Ton R-type est en FM ou pas ? ça emule bien le YM2413 ?
Edité par MSXlegend Le 21/08/2024 à 14h19
MSXlegend :
Moi je vais ajouter un support dip sous le tang, ca evitera de tirer un fil !!
Moi je vais ajouter un support dip sous le tang, ca evitera de tirer un fil !!
Voici le dip en question, mais j'ai remarqué que c est pas tout a fait au pas de 2.54 sur la wondertang. Donc, ça va etres juste et j'ai laissé l'autre J3 audio pour mettre un fil si ça ne passe pas
