L'atelier WONDERTANG (master system) SMS+HDMI+MAPPER+SD+AUDIOS
Reprise du message précédent
Pour flasher le NANO TANG 20K il faut passer par le port USB avec le logiciel GOWINhttps://github.com/lfantoniosi/WonderTANG
regarde la rubrique "How to Program the Tang Nano 20K"
Peut être que Mister JBAM peut nous en dire plus
C'est tres simple a flasher , jutilise le tang depuis un petit momemt
tu trouvera ici video de presentation et tuto
tu trouvera ici video de presentation et tuto
pas eu le temps de monter le miens , je viens de recevoir les pcb et je manque de temps sur ce debut d'année
Salut ,
j'ai commandé le TANG NANO 2OK (je devrai recevoir ca dans 2 semaines)
MISTER JBAM m'a envoyé les PCB (je devrai recevoir ca la semaine prochaine)

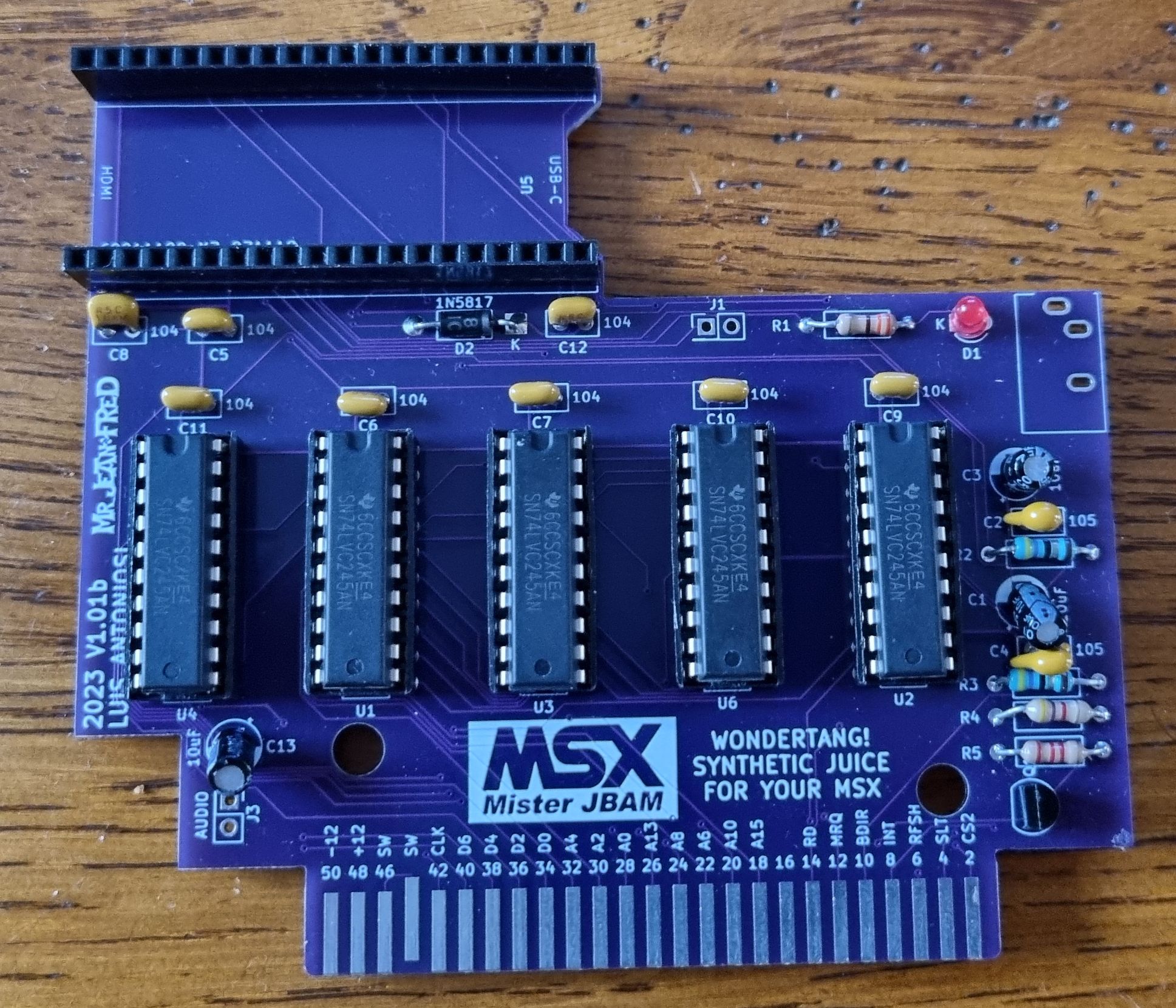

Je pense que je vais monter les CI sur support DIL (comme sur la photo ci dessous)
j'ai commandé le TANG NANO 2OK (je devrai recevoir ca dans 2 semaines)
MISTER JBAM m'a envoyé les PCB (je devrai recevoir ca la semaine prochaine)
Je pense que je vais monter les CI sur support DIL (comme sur la photo ci dessous)
Salut ,

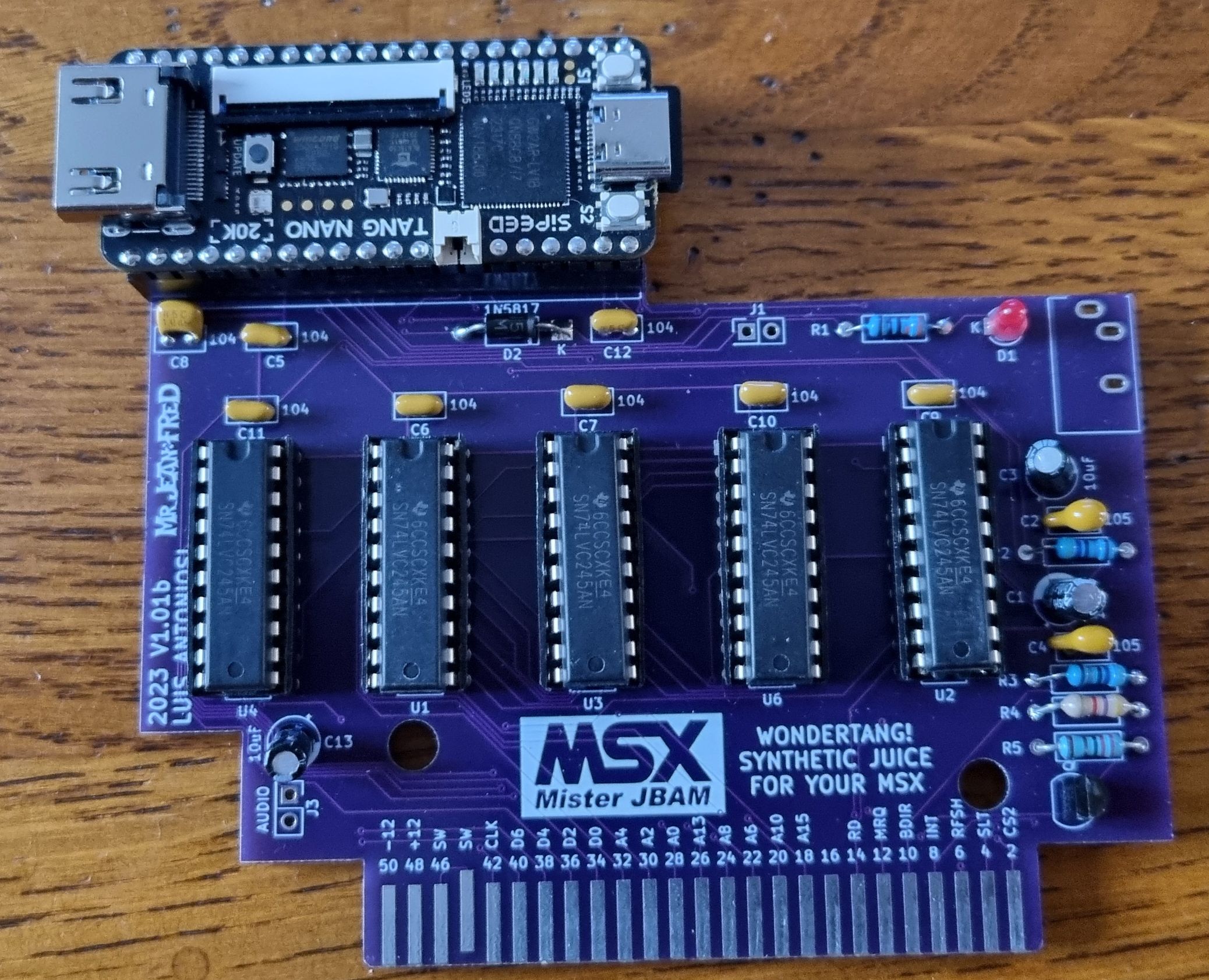

je viens de monter mes 2 PCB WONDERTANG
J'ai bien l'écran de démarrage WONDERTANG
Je boot bien sur le MSXDOS2
Par contre le clavier ne fonctionne pas
Quand je retire le WONDERTANG le clavier fonctionne
J'ai testé sur 2 MSX2 (8245, HBF1)
Pb de soudure sur mon PCB , PB flash BIOS WONDERTANG ,...?
Mister JBAM as tu monté un WONDERTANG ?
Edité par
msx45
Le 10/02/2024 à 16h37
je viens de monter mes 2 PCB WONDERTANG
J'ai bien l'écran de démarrage WONDERTANG
Je boot bien sur le MSXDOS2
Par contre le clavier ne fonctionne pas
Quand je retire le WONDERTANG le clavier fonctionne
J'ai testé sur 2 MSX2 (8245, HBF1)
Pb de soudure sur mon PCB , PB flash BIOS WONDERTANG ,...?
Mister JBAM as tu monté un WONDERTANG ?
Edité par
msx45
Le 10/02/2024 à 16h37
Sinon je suis tombé la dessus aujourd'hui:
https://theretrohacker.com/2024/02/09/the-msx-wondertang/
Le gars dit qu'il a eu des soucis avec les SN74LVC245AN achetés sur ALIEXPRESS
J'ai acheté les miens sur ALIEXPRESS aussi
C'est peut être ca mon problème
---------------------------------------
(*) I had major issues with the SN74LVC245AN bought from AliExpress. They look like common LS245 DIP chips just rebranded to SN74LVC245AN and none of the ones I bought worked as expected with the board.
------------------------------------------
https://theretrohacker.com/2024/02/09/the-msx-wondertang/
Le gars dit qu'il a eu des soucis avec les SN74LVC245AN achetés sur ALIEXPRESS
J'ai acheté les miens sur ALIEXPRESS aussi
C'est peut être ca mon problème
---------------------------------------
(*) I had major issues with the SN74LVC245AN bought from AliExpress. They look like common LS245 DIP chips just rebranded to SN74LVC245AN and none of the ones I bought worked as expected with the board.
------------------------------------------
J'ai acheté 10 * SN74LVC245AN pour environ 8 euros
j'ai le même problème sur les 2 PCBs
Je soupçonne fortement ces SN74LVC245AN d'être les coupables de mon problème de clavier...
Savez vous ou achetez des vrais SN74LVC245AN a prix correct ?
j'ai le même problème sur les 2 PCBs
Je soupçonne fortement ces SN74LVC245AN d'être les coupables de mon problème de clavier...
Savez vous ou achetez des vrais SN74LVC245AN a prix correct ?
msx45 :
Sinon je suis tombé la dessus aujourd'hui:
https://theretrohacker.com/2024/02/09/the-msx-wondertang/
https://theretrohacker.com/2024/02/09/the-msx-wondertang/
et donc le gars qui s’appelle Cristiano Goncalves met dans sa liste de composants un lien vers Digi Key
https://www.digikey.fr/fr/products/detail/texas-instruments/SN74LVC245AN/377483
tout, tout, tout, vous saurez tout sur la zizi...que
Bonjour RetroCanada76 ,
j'ai utilisé la version 1.01B de MISTER JBAM
En effet pour le transistor c'est chaud
J'ai dû m'y reprendre a plusieurs fois avec une loupe , car les pins a souder sont très très proche
J'ai testé a l'ohmmètre , ca se touche pas
J'ai souder 2 PCB et les 2 PCB font la même chose (le clavier ne répond plus)
Savez vous ou on peut trouver le schema du WONDERTANG ?
Je vais recommander des SN74LVC245AN
j'ai utilisé la version 1.01B de MISTER JBAM
Mister JBAM :
j'ai des pcb corrigé par mr jean-fred (un mec du monde c64) car il a trouvé des petits soucis dessus
En effet pour le transistor c'est chaud
J'ai dû m'y reprendre a plusieurs fois avec une loupe , car les pins a souder sont très très proche
J'ai testé a l'ohmmètre , ca se touche pas
J'ai souder 2 PCB et les 2 PCB font la même chose (le clavier ne répond plus)
Savez vous ou on peut trouver le schema du WONDERTANG ?
Je vais recommander des SN74LVC245AN
voici la V1.01C
WonrderTANG-V101c.zip
je m y mettrais plus tard quand j'aurais fini les testes sur le MSX USB MASTER
sans dézipper le fichier, charge le ici (c est moin cher) n oublie pas de sélectionner ENIG Gold
https://jlcpcb.com/
pcb par 5 mini (je suis preneur d'une piece si quelqu'un en commande) Edité par MSXlegend Le 04/03/2024 à 17h42
WonrderTANG-V101c.zip
je m y mettrais plus tard quand j'aurais fini les testes sur le MSX USB MASTER
sans dézipper le fichier, charge le ici (c est moin cher) n oublie pas de sélectionner ENIG Gold
https://jlcpcb.com/
pcb par 5 mini (je suis preneur d'une piece si quelqu'un en commande) Edité par MSXlegend Le 04/03/2024 à 17h42
