L'atelier WONDERTANG (master system) SMS+HDMI+MAPPER+SD+AUDIOS
Reprise du message précédent
voici la V1.01CWonrderTANG-V101c.zip
je m y mettrais plus tard quand j'aurais fini les testes sur le MSX USB MASTER
sans dézipper le fichier, charge le ici (c est moin cher) n oublie pas de sélectionner ENIG Gold
https://jlcpcb.com/
pcb par 5 mini (je suis preneur d'une piece si quelqu'un en commande) Edité par MSXlegend Le 04/03/2024 à 17h42
Sinon il y a des 74LVC245AN chez FARNELL :
https://fr.farnell.com/texas-instruments/sn74lvc245an/logic-bus-transcvr-octal-20dip/dp/3119635
Il faut compter 15 euros de frais de port
Je crois que FARNELL est un site marchand sérieux , quelqu'un peut confirmer ? Edité par msx45 Le 15/03/2024 à 06h43
https://fr.farnell.com/texas-instruments/sn74lvc245an/logic-bus-transcvr-octal-20dip/dp/3119635
Il faut compter 15 euros de frais de port
Je crois que FARNELL est un site marchand sérieux , quelqu'un peut confirmer ? Edité par msx45 Le 15/03/2024 à 06h43
Farnell est un site sérieux je n'y ai jamais commandé mais un collègue de travail qui faisait aussi des feux d'artifice passait par eux
ceci explique peut être que tes anciens composants ne fonctionnent pas il faut un bracelet anti-statique pour les mamipuler
Farnell :
Le dispositif intègre une protection ESD limitée, les pistes doivent être court-circuitées ou le composant placé dans de la mousse conductrice pendant le stockage ou la manipulation afin d'éviter tout dommage électrostatique sur les portes MOS
ceci explique peut être que tes anciens composants ne fonctionnent pas il faut un bracelet anti-statique pour les mamipuler
Salut,
j'ai commandé mes 74LVC245AN le 21/03 sur Farnell , je les ai reçu le lendemain
(ca vient d'Angleterre)
J'ai mis les new 74LVC245AN avec un bracelet anti statique
Verdict = même problème (le clavier ne fonctionne pas)
Donc soit ca vient de mon PCB ou de mon NANO TANG 20K .....
Mister JBAM en as tu monté un pour test ?
j'ai commandé mes 74LVC245AN le 21/03 sur Farnell , je les ai reçu le lendemain
(ca vient d'Angleterre)
J'ai mis les new 74LVC245AN avec un bracelet anti statique
Verdict = même problème (le clavier ne fonctionne pas)
Donc soit ca vient de mon PCB ou de mon NANO TANG 20K .....
Mister JBAM en as tu monté un pour test ?
le bracelet anti static n est pas utile a mon sens a moin que tu ai de la moquette.
tu te relie a la terre et ça fera l affaire
Pour ton probleme, bah bienvenu au club, moi je dois debugger mon pcb usb
.
Ah tu verifié le lien plus haut, pour la nouvelle version V1.01C?
Edité par MSXlegend Le 24/03/2024 à 01h31
tu te relie a la terre et ça fera l affaire
Pour ton probleme, bah bienvenu au club, moi je dois debugger mon pcb usb
.Ah tu verifié le lien plus haut, pour la nouvelle version V1.01C?
Edité par MSXlegend Le 24/03/2024 à 01h31
Salut MSXlegend ,
j'ai bien vu ton lien pour la version V1.01C
J'ai pas envie de faire d'autres PCB pour l'instant
J'ai déjà 2 PCB avec le même problème
Je cherchais juste le schéma électronique du WONDERTANG car je ne l'ai pas trouvé
j'ai bien vu ton lien pour la version V1.01C
J'ai pas envie de faire d'autres PCB pour l'instant
J'ai déjà 2 PCB avec le même problème
Je cherchais juste le schéma électronique du WONDERTANG car je ne l'ai pas trouvé
Salut ,
Un Japonais (dope_mia_n) m'a écrit pour me dire qu'il avait eu ce soucis avec le clavier qui ne répond plus
Il m'a donné la solution :
- Remplacez U2 74LVC245 par un 74LS245 , si cela ne fonctionne pas remplacez également U4 74LVC245 par un 74LS245
J'ai remplacé U2 par un 74LS245
Alléluia CA FONTIONNE !!!!!

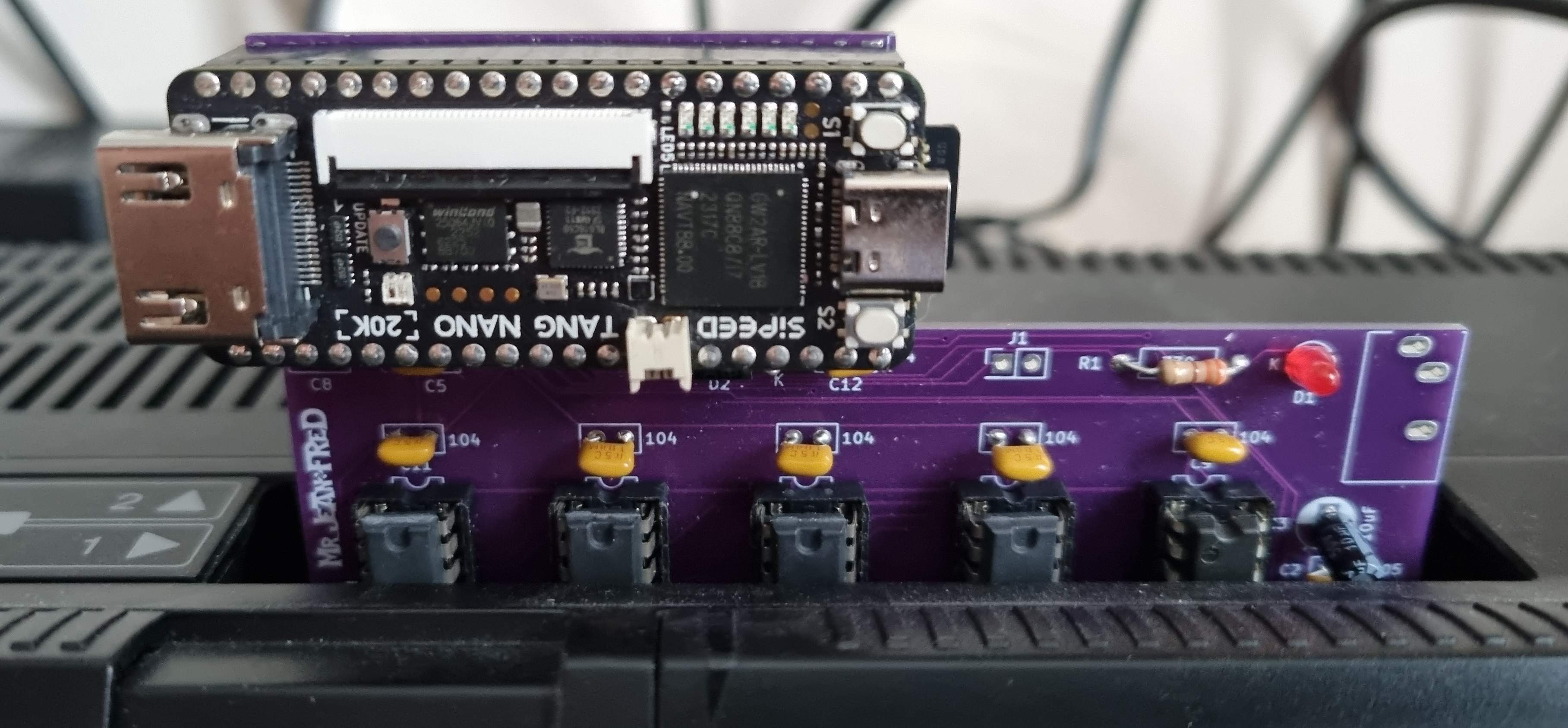

J'ai fait ca pour mes 2 Wondertang , c'est nickel maintenant
Quelle joie de voir les ROMS MASTER SYSTEM tourner sur MSX Edité par msx45 Le 03/05/2024 à 22h00
Un Japonais (dope_mia_n) m'a écrit pour me dire qu'il avait eu ce soucis avec le clavier qui ne répond plus
Il m'a donné la solution :
- Remplacez U2 74LVC245 par un 74LS245 , si cela ne fonctionne pas remplacez également U4 74LVC245 par un 74LS245
J'ai remplacé U2 par un 74LS245
Alléluia CA FONTIONNE !!!!!
J'ai fait ca pour mes 2 Wondertang , c'est nickel maintenant
Quelle joie de voir les ROMS MASTER SYSTEM tourner sur MSX Edité par msx45 Le 03/05/2024 à 22h00
Salut
Super, c est ok pour des ls
Je vais en faire 5 , j'en amènerais aussi pour J'MSX !!
Merci pour les tests
@MSX45, il n y a pas trop de jeu dans la cartouche, le diametre des trou est a 4,9 !! moi je parametre 4,5. ça fait beaucoup de difference je trouve
Edité par
MSXlegend
Le 03/05/2024 à 23h50
Super, c est ok pour des ls
Je vais en faire 5 , j'en amènerais aussi pour J'MSX !!
Merci pour les tests
@MSX45, il n y a pas trop de jeu dans la cartouche, le diametre des trou est a 4,9 !! moi je parametre 4,5. ça fait beaucoup de difference je trouve
Edité par
MSXlegend
Le 03/05/2024 à 23h50
Je me suis amusé a tout intégrer dans une cartouche. Je vais imprimer un "patron" pour verifier que tout passe, car sur certain MSX ça va toucher. Apres j'ai fait vite fait pour voir

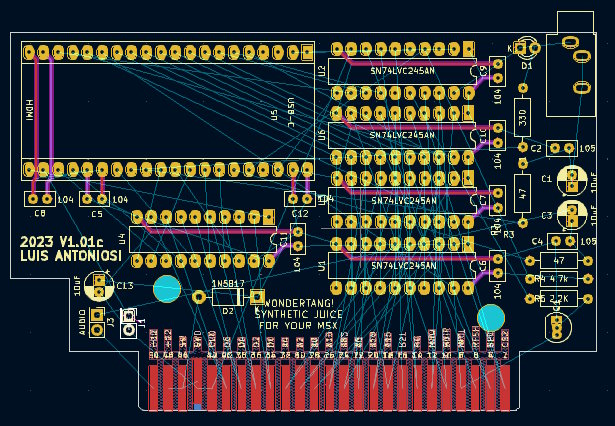

Positionnement

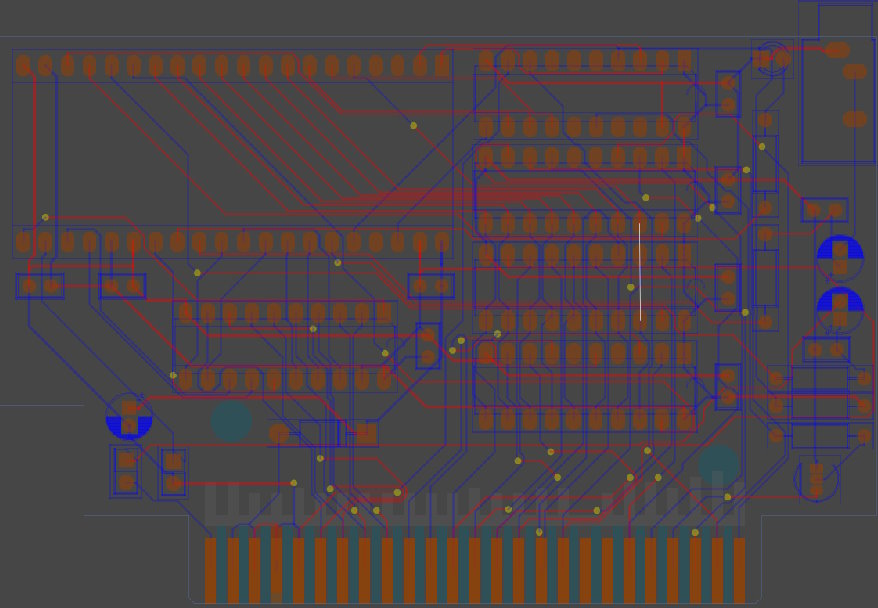

post route en cour !

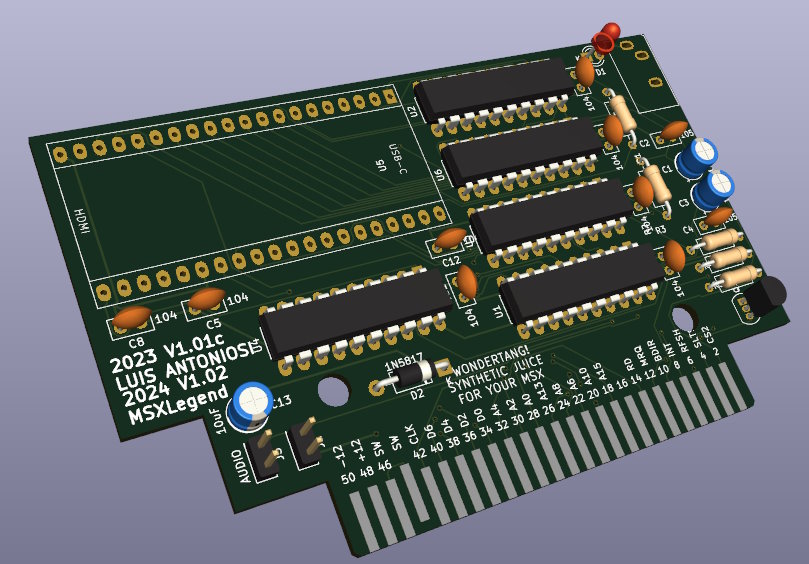

Apercu final !!
Positionnement
post route en cour !
Apercu final !!
Salut ,

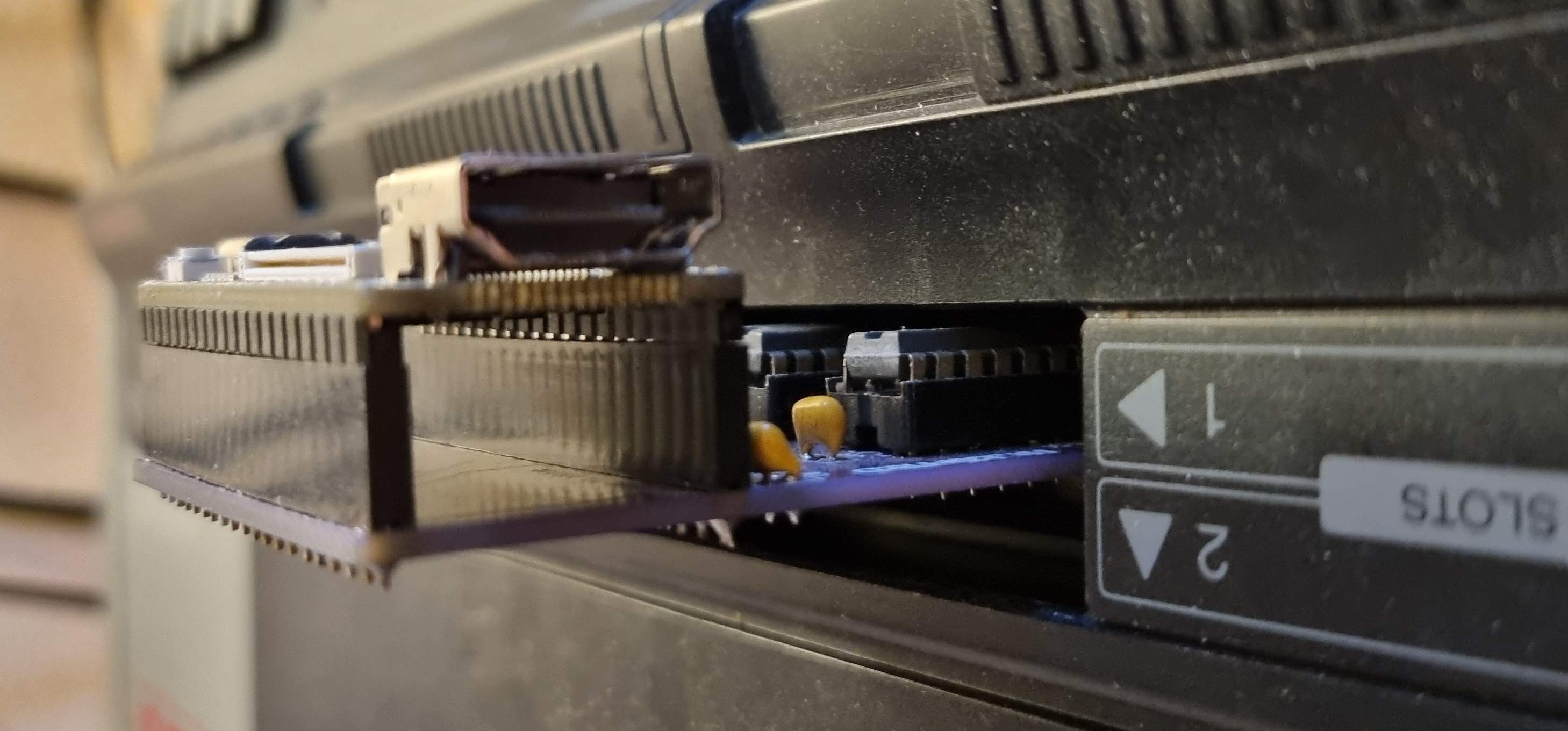

non pas trop de jeu dans la cartouche , elle bouge pas dans le slot
Pour les trous j'ai pas vu de soucis particulier
Si tu as possibilité augmente l'empattement des pattes du transistor
Les pastilles sont vraiment trop rapprochées et c'est galère a souder
Je pense que de tout mettre dans une cartouche taille standard va poser soucis pour accéder a la prise HDMI qui sert pour la partie MASTER SYSTEM
Edité par
msx45
Le 04/05/2024 à 07h54
non pas trop de jeu dans la cartouche , elle bouge pas dans le slot
Pour les trous j'ai pas vu de soucis particulier
Si tu as possibilité augmente l'empattement des pattes du transistor
Les pastilles sont vraiment trop rapprochées et c'est galère a souder
Je pense que de tout mettre dans une cartouche taille standard va poser soucis pour accéder a la prise HDMI qui sert pour la partie MASTER SYSTEM
Edité par
msx45
Le 04/05/2024 à 07h54
on comprend mieux pourquoi la partie hdmi est exporté de la cartouche. malheureusement ça ne passe pas a la verticale non plus
Je vien de voir pour le transistor ok
Pour le fun, je me pencherais dessus quand j aurais un moment Edité par MSXlegend Le 04/05/2024 à 09h16
Je vien de voir pour le transistor ok
Pour le fun, je me pencherais dessus quand j aurais un moment Edité par MSXlegend Le 04/05/2024 à 09h16

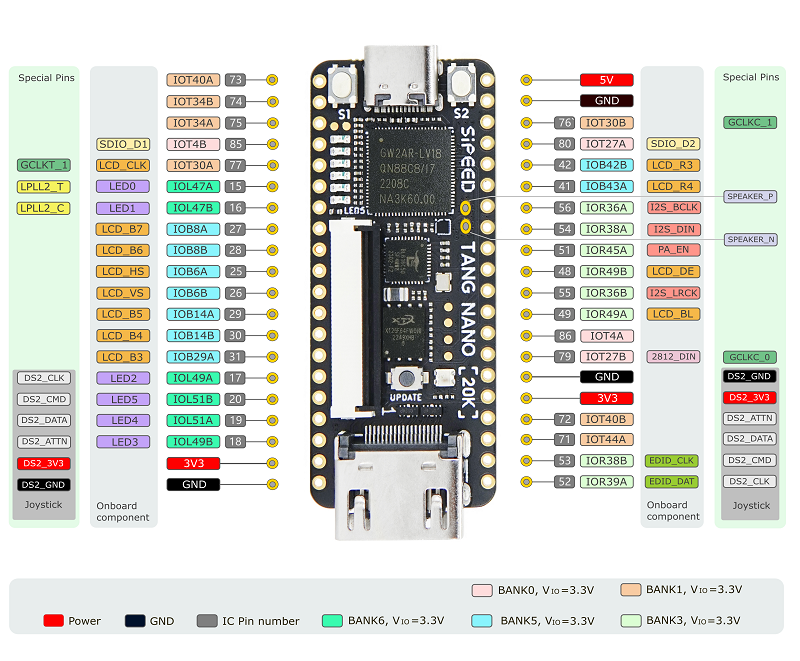

Le TANG NANO 20K fonctionne en 3,3V
Les 74LVC245 servent a adapter le 5V de nos MSX au TANG NANO 20K en 3,3V
Donc je m'amuserai pas a changer , j'ai trop peur de griller mon MSX ou le TANG NANO
Mais peut être que je me trompe , piste a creuser
Les 74LVC245 servent a adapter le 5V de nos MSX au TANG NANO 20K en 3,3V
Donc je m'amuserai pas a changer , j'ai trop peur de griller mon MSX ou le TANG NANO
Mais peut être que je me trompe , piste a creuser
