Affichage Public Samsung UE32N4005 Tentative de réparation d'un téléviseur.
Reprise du message précédent
Même si une capa donne une bonne valeur elle peut être défectueuse, il faut la tester en 'charge' ou avoir un testeur de condensateur qui te donnera l'ESR (la résistance interne de la capa) si j'étais toi je la changerais dans la foulée.Il faut cultiver notre jardin.
Que celui qui n'a jamais fait de bêtises lui jette la première pierre
http://msxvillage.fr/forum/topic.php?id=2194#m51050
Edité par TurboSEB Le 24/01/2022 à 22h05
http://msxvillage.fr/forum/topic.php?id=2194#m51050
Edité par TurboSEB Le 24/01/2022 à 22h05
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Alors...
J'ai remplace la résistance, le condensateur et le mosfet
Je remonte la carte mère, je branche les trois nappes et la prise secteur.
J'appuie sur le bouton de mise en marche/veille, mais rien y fait. La petite led rouge qui se trouve dans le bouton transparent ne s'allume même pas
Là, je réfléchis (pour changer un peu) et je me dit...
Avec un peu de chance, y a peut être un fusible..
Bingo... Y a une fusible
Puis la, je me dit..
Avec un peu de chance, il est peut être grillé
Bingo... Le fusible est KO
Prochaine étape, commander des fusibles

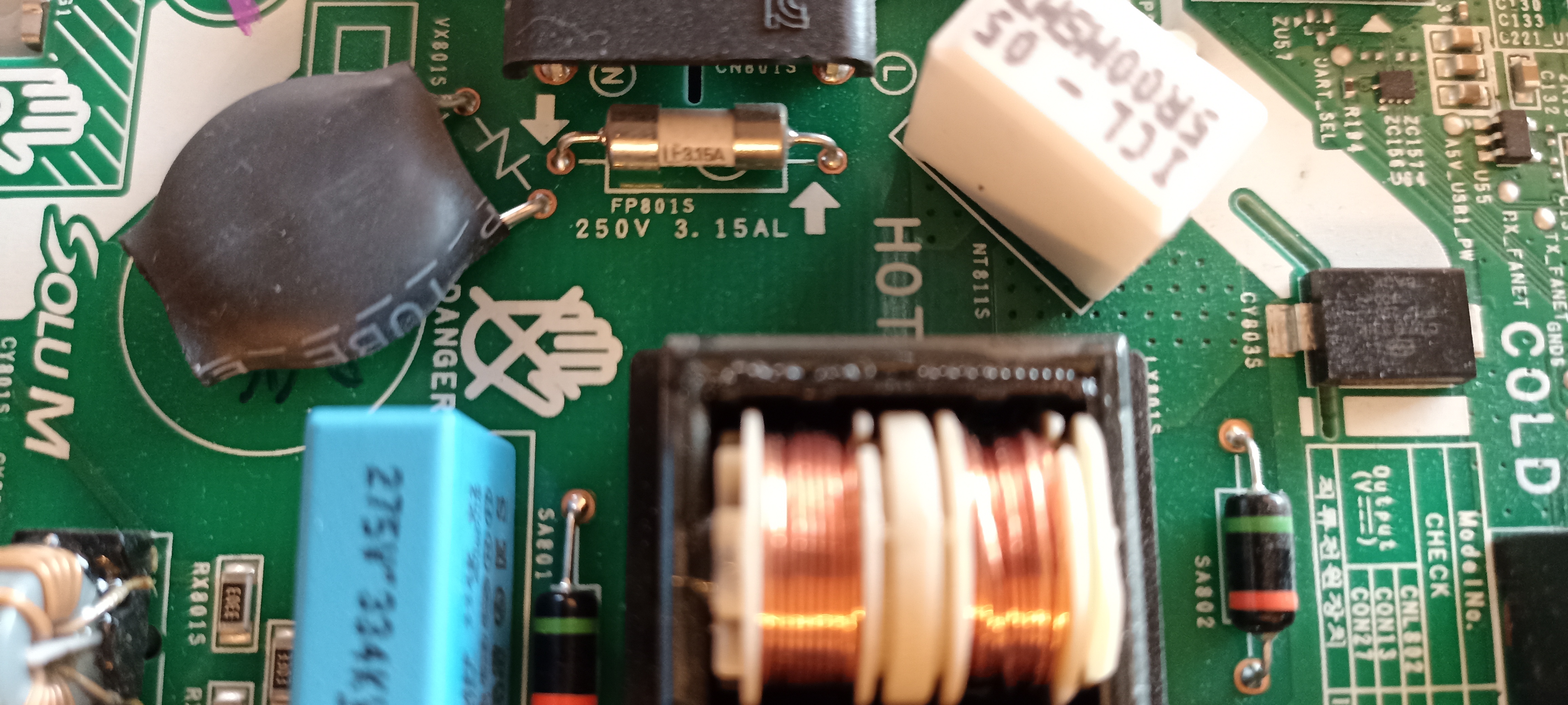

L'emplacement sur la carte mère.

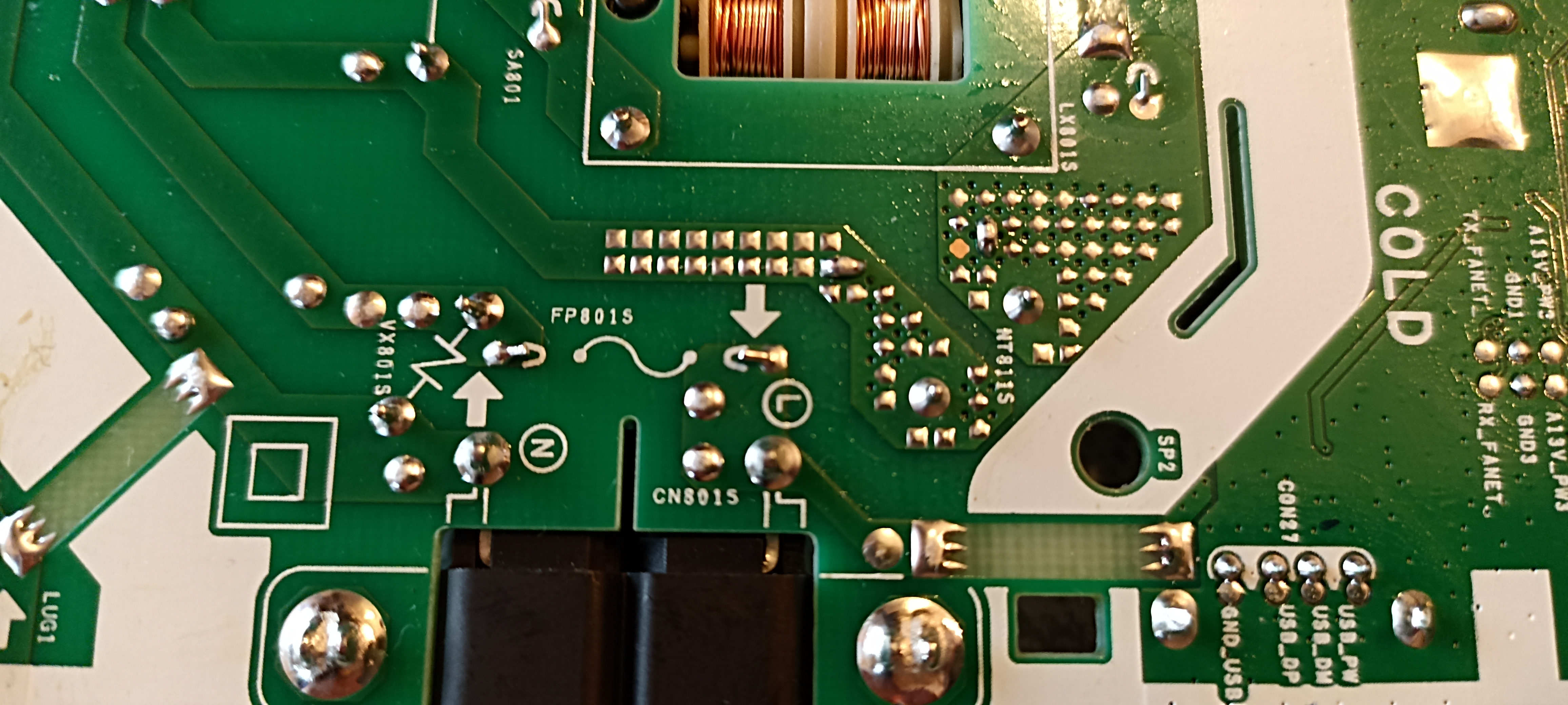

La face arrière.
Une question:
Y a t il une caractéristique particulière mise à part LE3,15A en 220 volts?
J'ai remplace la résistance, le condensateur et le mosfet
Je remonte la carte mère, je branche les trois nappes et la prise secteur.
J'appuie sur le bouton de mise en marche/veille, mais rien y fait. La petite led rouge qui se trouve dans le bouton transparent ne s'allume même pas
Là, je réfléchis (pour changer un peu) et je me dit...
Avec un peu de chance, y a peut être un fusible..
Bingo... Y a une fusible
Puis la, je me dit..
Avec un peu de chance, il est peut être grillé
Bingo... Le fusible est KO
Prochaine étape, commander des fusibles
L'emplacement sur la carte mère.
La face arrière.
Une question:
Y a t il une caractéristique particulière mise à part LE3,15A en 220 volts?
Dans le principe, il faudrait savoir pourquoi le fusible a sauter sinon les mêmes causes auront les mêmes effets ...... Surtension momentané du secteur.(merci EDF) ... Cour circuit....... Surcharge demandé par le récepteur plus de 230x3,15Amperes = 700W ..... Bobinage (self) en cour circuit, l'enrobage isolant des files qui aurait surchauffé
La plupart des tutos trouver sur le net concernent des TV à priori plus anciennes ou la carte alimentation est séparé
Pour ce que j'ai vue ce sont les ponts redresseur HS qui font sauter les fusibles et en général il y a 3 tensions disponibles sur ce type de carte 5V 12V 24V, en testant ces tensions ont peu déterminer ce qui est HS.
Cette carte d'alimentation séparé ressemble à la carte intégrer à la motherboard.
https://images.app.goo.gl/E2Uk4VV1u8CedbzAA
P'tet des informations de tension à récupéré sur la sérigraphie
Edité par TurboSEB Le 27/01/2022 à 22h58
) ... Cour circuit....... Surcharge demandé par le récepteur plus de 230x3,15Amperes = 700W ..... Bobinage (self) en cour circuit, l'enrobage isolant des files qui aurait surchauffé La plupart des tutos trouver sur le net concernent des TV à priori plus anciennes ou la carte alimentation est séparé
Pour ce que j'ai vue ce sont les ponts redresseur HS qui font sauter les fusibles et en général il y a 3 tensions disponibles sur ce type de carte 5V 12V 24V, en testant ces tensions ont peu déterminer ce qui est HS.
Cette carte d'alimentation séparé ressemble à la carte intégrer à la motherboard.
https://images.app.goo.gl/E2Uk4VV1u8CedbzAA
P'tet des informations de tension à récupéré sur la sérigraphie
Edité par TurboSEB Le 27/01/2022 à 22h58
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Je viens de recevoir les fusibles (un peu gros mais bon...)
J'ai soude puis remonte les quelques nappes mais rien n'y fait

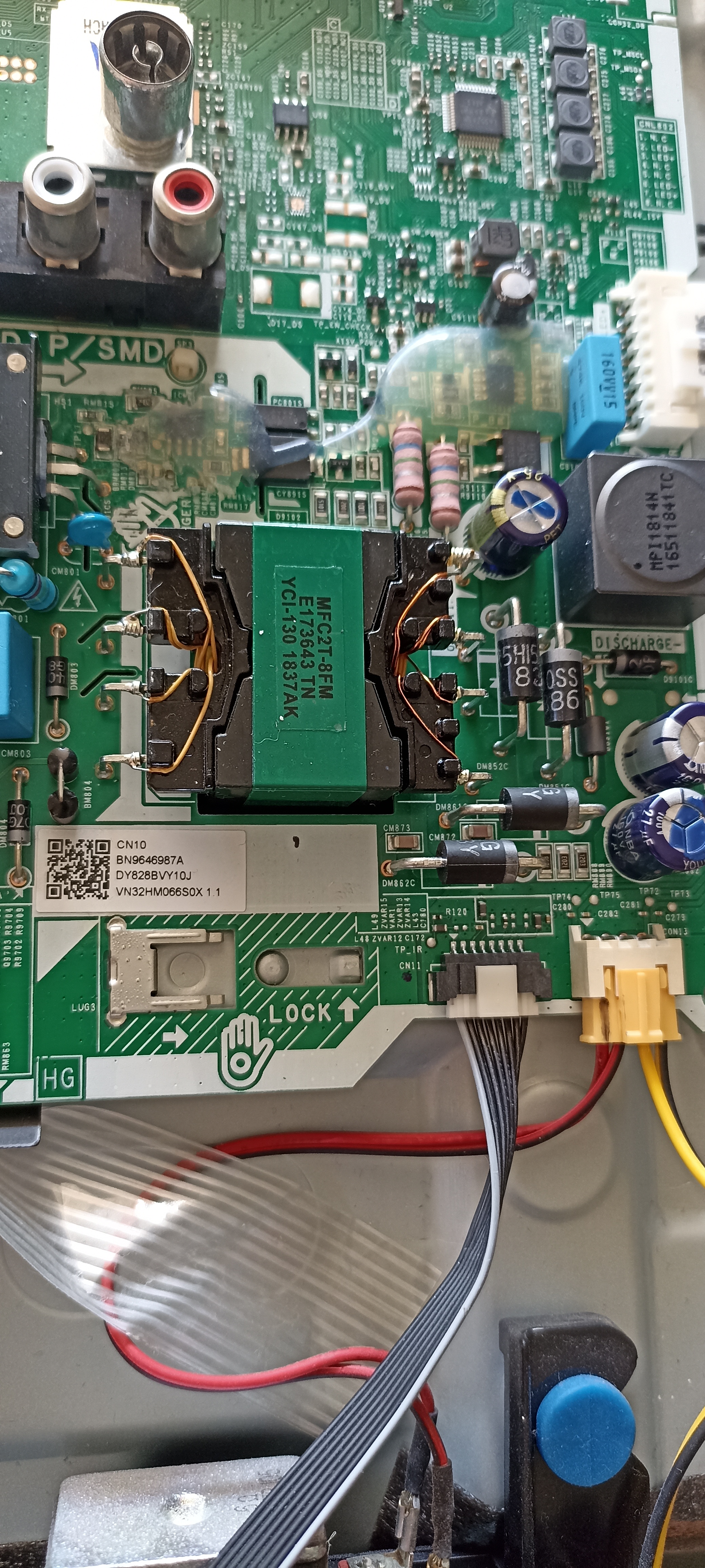

J'ai pris quelques tensions en entrées et sorties du transformateur et je trouve d'un côté, 330v sur 3 des 4 pins et de l'autre côté, je trouve entre 15 milli-volts a 30 milli-volts.
J'ai vérifié des diodes dont:
DM804 => diode IN4007G => 0,06v dans les deux sens
Dessoudée, le jus passe que dans un sens
DM803 => diode ?N40??? => 0,6v dans un sens seulement (oui, c'est bien 0,6v et non 0,06v).
DM851C => grosse diode MBR5H150SS 8386 => 2,77v dans un sens et 0,382v dans l'autre sens.
Dessoudée, le jus passe que dans un sens 0,388v.
DM852C => Grosse diode MBR5H150SS 8386 => 2,77v dans un sens et 0,380v dans l'autre sens.
Dessoudée, le jus ne passe que dans un sens 0,380v.
Je sais pas trop où chercher
Edité par igal Le 01/02/2022 à 16h42
J'ai soude puis remonte les quelques nappes mais rien n'y fait
J'ai pris quelques tensions en entrées et sorties du transformateur et je trouve d'un côté, 330v sur 3 des 4 pins et de l'autre côté, je trouve entre 15 milli-volts a 30 milli-volts.
J'ai vérifié des diodes dont:
DM804 => diode IN4007G => 0,06v dans les deux sens
Dessoudée, le jus passe que dans un sens
DM803 => diode ?N40??? => 0,6v dans un sens seulement
(oui, c'est bien 0,6v et non 0,06v).DM851C => grosse diode MBR5H150SS 8386 => 2,77v dans un sens et 0,382v dans l'autre sens.
Dessoudée, le jus passe que dans un sens 0,388v.
DM852C => Grosse diode MBR5H150SS 8386 => 2,77v dans un sens et 0,380v dans l'autre sens.
Dessoudée, le jus ne passe que dans un sens 0,380v.
Je sais pas trop où chercher
Edité par igal Le 01/02/2022 à 16h42
ce n'est pas un transformateur mais une self
les alims a découpage c'est dur a réparer et sans le schéma c'est encore pire
une diode se vérifie toujours hors circuit mais tu peux ne dessouder qu'une seule patte pour faire la mesure
les MBR5H150SS sont des diodes SCHOTTKY donc c'est normal de ne pas avoir une valeur de 0,6V
les 330V ça veux dire que ton pont de diode principal et la grosse capa sont OK
les alims a découpage c'est dur a réparer et sans le schéma c'est encore pire
une diode se vérifie toujours hors circuit mais tu peux ne dessouder qu'une seule patte pour faire la mesure
les MBR5H150SS sont des diodes SCHOTTKY donc c'est normal de ne pas avoir une valeur de 0,6V
les 330V ça veux dire que ton pont de diode principal et la grosse capa sont OK
Manuel d'utilisateur => https://manualzz.com/doc/fr/52690548/samsung-ue32n4005aw-benutzerhandbuch
Service manuel ( j'suis pas sur qu'il y ait le bon ) => https://www.manualdevices.com/samsung-schematic-diagram-and-service-manual/
Si quelqu'un a un lien vers les manuel de service du TV Samsung xxxxN4005
Edité par
igal
Le 02/02/2022 à 08h39
Service manuel ( j'suis pas sur qu'il y ait le bon ) => https://www.manualdevices.com/samsung-schematic-diagram-and-service-manual/
Si quelqu'un a un lien vers les manuel de service du TV Samsung xxxxN4005
Edité par
igal
Le 02/02/2022 à 08h39
igal :
Je sais pas trop où chercher
Dans les tutos que j'ai vue sur YouTube concernant des alimentations des TV led Samsung , les intervenants cherchent les tensions de sortie du hacheur 5v, 12v 24v , généralement serigraphier sur la carte et de la déterminent la panne.
A priori c'est plus facile car ce sont des alimentations séparées de la motherboard, la tienne est tout intégrée donc il y a la "charge" dessus, donc potentiellement la panne qui va avec si cela vient de la.
Le fait de tout séparer, c'est une façon de faire mais cela ne permet pas d'apprécier le fonctionnement global.
Manifestement, ce n'est pas la partie tension secteur qui a lâcher mais bien la partie redressement juste après qui permet de produire et de lissé les tensions alternatives en continue, ..... un redresseur une capa de "lissage" et une résistance de protection tension. Si le fusible a sauter, c'est probablement du a une trop forte demande de la charge. Le principe du fusible est asser capricieux car il peu très bien sauter et s'affaiblir après plusieurs mini surcharge, mais manifestement la, c'est limite un court circuit
dixite les narines de Igal Edité par TurboSEB Le 02/02/2022 à 12h30
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
si ça peut t'aider
http://bschaffner.free.fr/repalim/Repalim.html
cherche sur ta TV le condensateur de démarrage et de filtrage de l’alimentation du circuit de commande (10 à 100 µF 16 à 25 V), la panne la plus fréquente !
regarde le CM806 de prés ou change le directement
http://bschaffner.free.fr/repalim/Repalim.html
cherche sur ta TV le condensateur de démarrage et de filtrage de l’alimentation du circuit de commande (10 à 100 µF 16 à 25 V), la panne la plus fréquente !
regarde le CM806 de prés ou change le directement
Alors voilà j'ai dessoudé les cinq condensateurs et vérifié leurs valeurs, ils sont tous ok

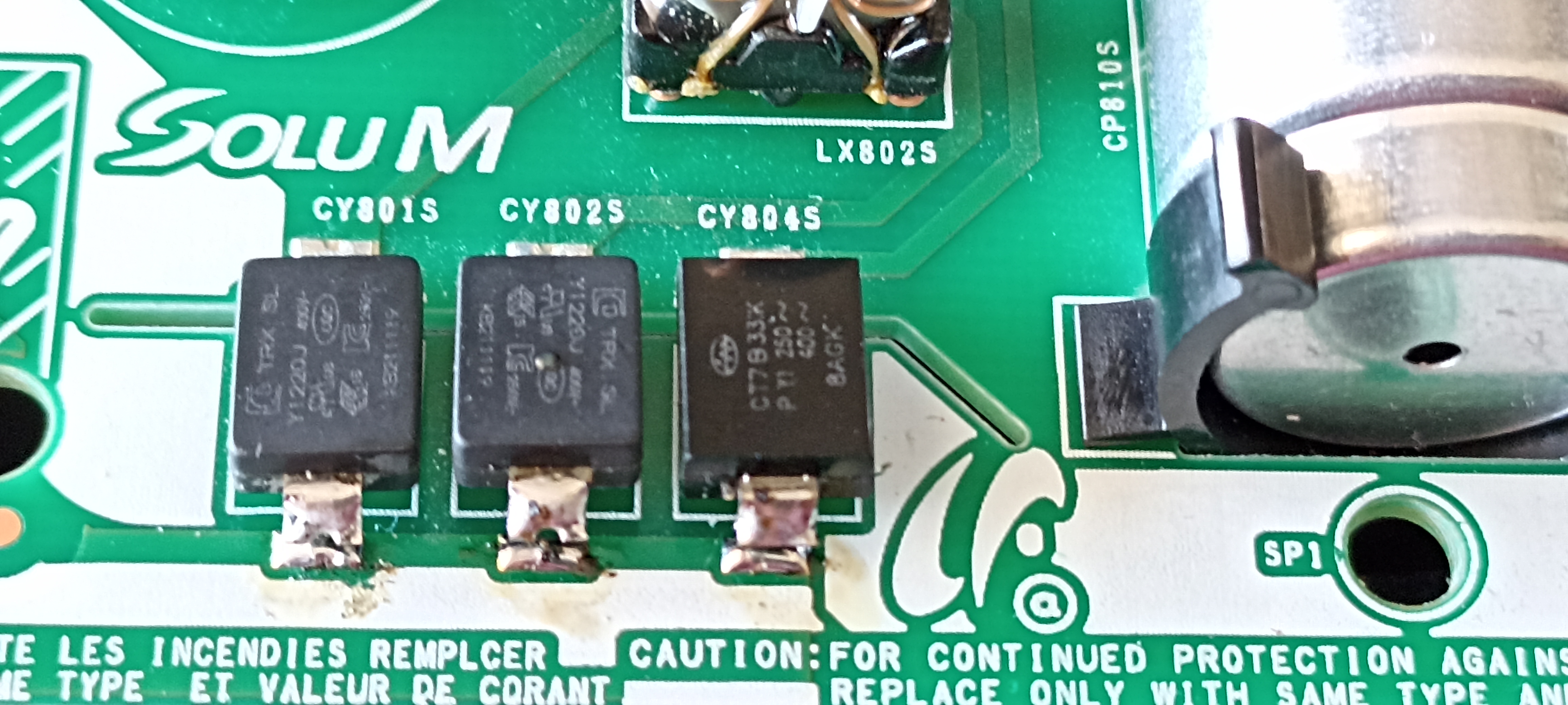

Je voudrais tester ces composants CMS mais je sais pas trop ce que cest!
J'ai dessoudé une des deux pattes mais faut il tester ça comme des condensateurs?
Je voudrais tester ces composants CMS mais je sais pas trop ce que cest!
J'ai dessoudé une des deux pattes mais faut il tester ça comme des condensateurs?
J'ai trouver des infos là :
https://www.commentreparer.com/64355/Television/Reparer-televiseur-Samsung-qui-claque-au-branchement
Avec un tuto de dépannage en plus
Les composants que tu recherches sont des condensateurs selon ce lien
Autre info de ce lien, il est possible qu'il y ait une thermistance NT811S (ou DSC 5D 13) dans ton alim qui protège contre les sur tentions du réseau, genre foudre.....
Une sorte de fusible ça doit être le composant rond noir avec un revêtement noire, à priori celui qui est juste au dessus des composants que tu cherche et la prise secteur dans le rond serigraphier
Edité par TurboSEB Le 03/02/2022 à 11h26
https://www.commentreparer.com/64355/Television/Reparer-televiseur-Samsung-qui-claque-au-branchement
Avec un tuto de dépannage en plus
Les composants que tu recherches sont des condensateurs selon ce lien
Autre info de ce lien, il est possible qu'il y ait une thermistance NT811S (ou DSC 5D 13) dans ton alim qui protège contre les sur tentions du réseau, genre foudre.....
Une sorte de fusible ça doit être le composant rond noir avec un revêtement noire, à priori celui qui est juste au dessus des composants que tu cherche et la prise secteur dans le rond serigraphier
Edité par TurboSEB Le 03/02/2022 à 11h26
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
J'ai pas précisé les circonstances de la panne
Ma femme a simplement appuyé sur le bonto. De la telecommande et paf...ça a fait des Chocapics lol
Merci pour ce lien turboseb...vais jeter un oeil..
En attendant, vais acheter des frites lol
Ma femme a simplement appuyé sur le bonto. De la telecommande et paf...ça a fait des Chocapics lol
Merci pour ce lien turboseb...vais jeter un oeil..
En attendant, vais acheter des frites lol
igal :
J'ai pas précisé les circonstances de la panne
Ma femme a simplement appuyé sur le bonto. De la telecommande et paf...ça a fait des Chocapics lol
Toujours se méfier des télécomandes !
Blague à part, ce fil est un modèle d'entraide. Lâche pas Igal, tu vas trouver.
Rien ne se perd, tout doit se transformer.
C'est vrai que l'on est jamais a l'abri d'un voisin qui bricole sa rôtissoire triphasé pour les surtension
Vraiment il a pas de bol Igal, a lui tout seul il cumul plus de pannes que nous tous réunis
C'est à se demander si c'est pas fait exprès
Sinon, c'est possible qu'une surtension en mode veille a fragilisé un élément qui a fini par claqué avec la charge de l'allumage
Edité par
TurboSEB
Le 03/02/2022 à 14h02
Vraiment il a pas de bol Igal, a lui tout seul il cumul plus de pannes que nous tous réunis
C'est à se demander si c'est pas fait exprès
Sinon, c'est possible qu'une surtension en mode veille a fragilisé un élément qui a fini par claqué avec la charge de l'allumage
Edité par
TurboSEB
Le 03/02/2022 à 14h02
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
