Bonjour a tous.

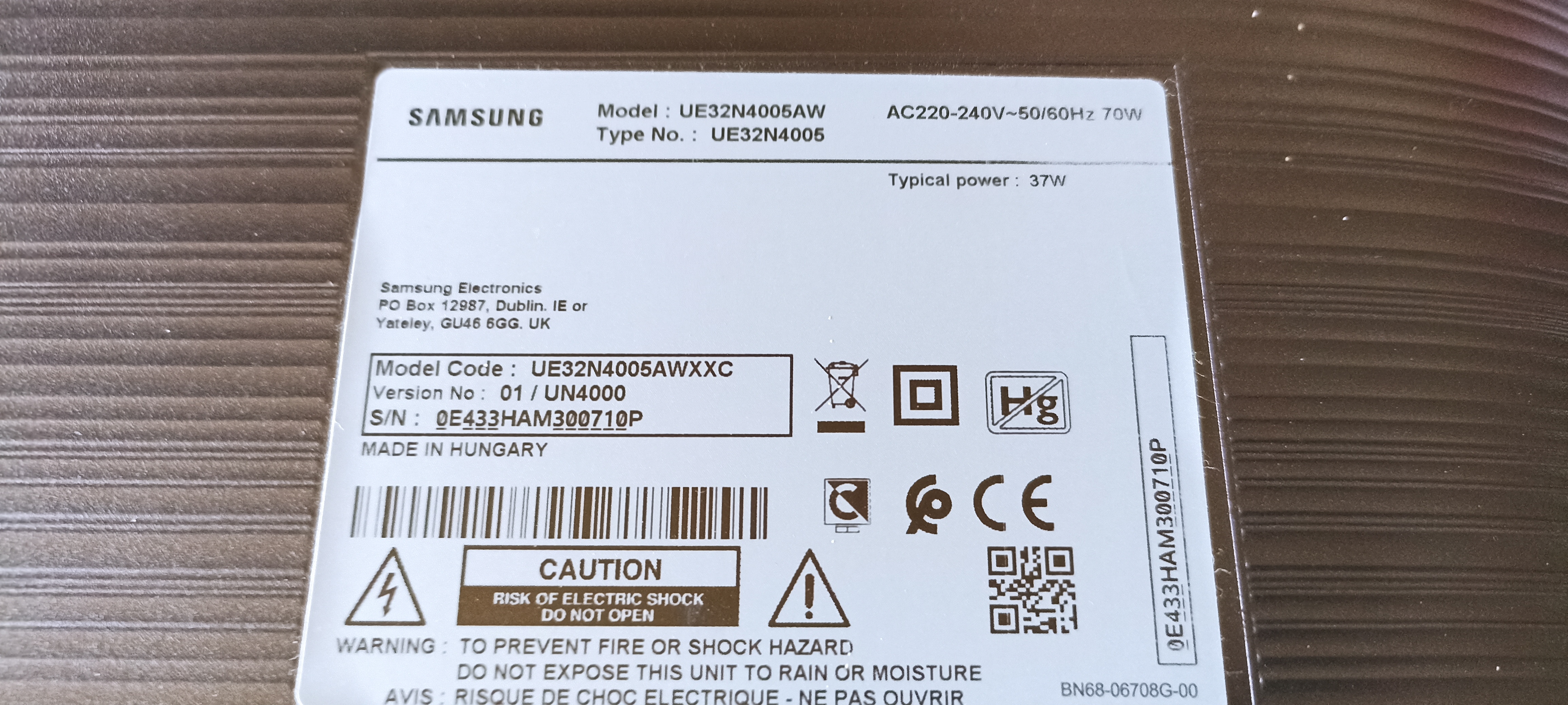

Hier soir, le téléviseur de la chambre a claqué d'un coup d'un seul à l'allumage.


Coup d'bol, j'étais dans l'salon et c'est ma femme qui a appuyé sur le bouton rouge de la telecommande

Je suis appelé à l'aide et après avoir collé mon nez au capot du TV, une légère odeur de fumé de plastique vient me caresser la narine

J'ai de suite pense à un condensateur qui éclate du genre gros condensateur de l'alimentation avec une taille inconnue, référence inconnue bref... Probablement un truc qui rend la pièce introuvable.

Bref, j'ouvre le capot et j'ouvre l'oeil (celui au dessus d'la narine ) et là quelle ne fut pas ma surprise en voyant des traces de brûlure et/ou éclatement sur les trois composants suivants:

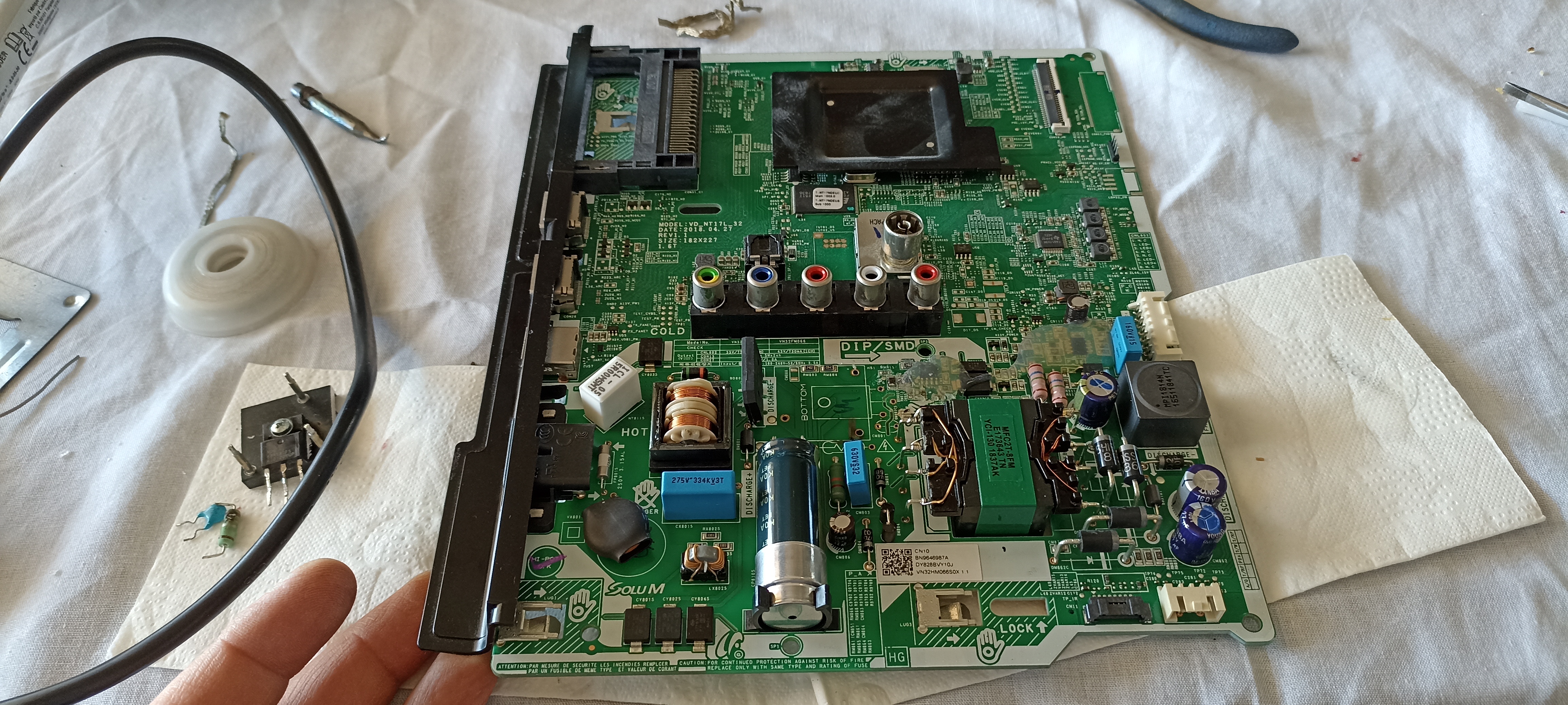

Voici la carte mère dans son ensemble:

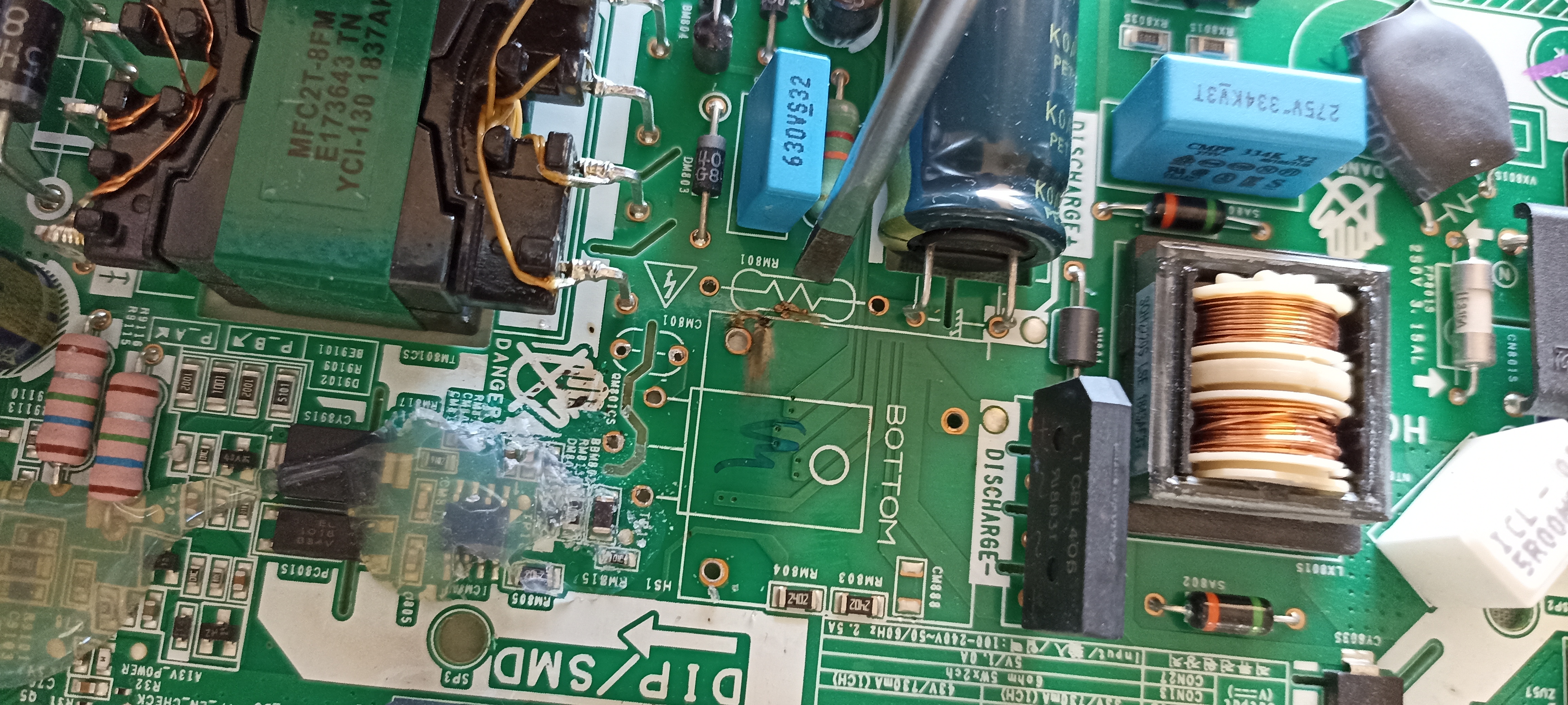

La localisation précise:

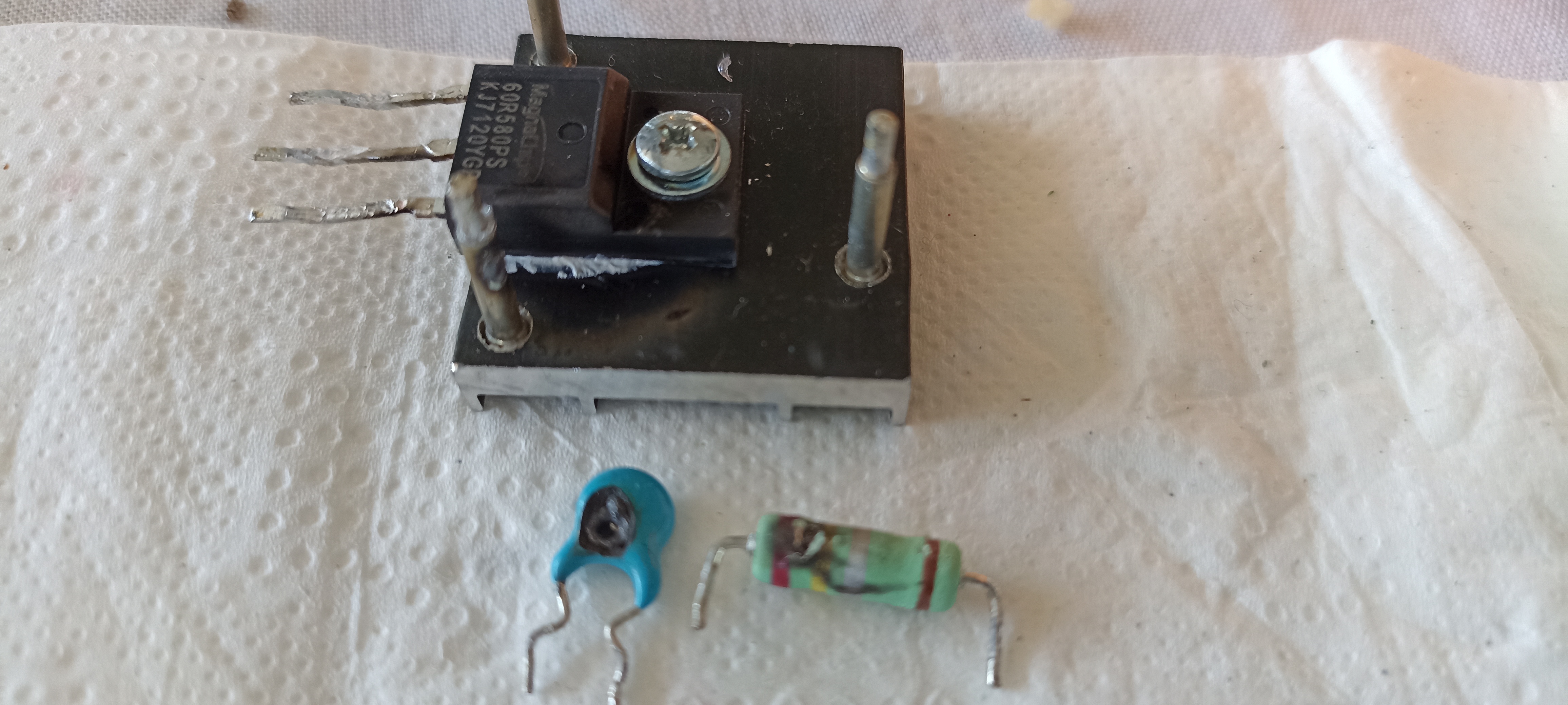

Condensateur (explosé et brulé)
R 221K 1KV
Valeur attendue => 220 pF
Valeur trouvée => 0 nF


Résistance (fumé et eclaté)
Rouge/Jaune/Gris/Marron
Valeur attendue => 2,4 GOhms
Valeur trouvée => 0
Calculateur de valeur => https://www.digikey.fr/fr/resources/conversion-calculators/conversion-calculator-resistor-color-code

Mosfet:
60R580P
Valeur attendue => G? / D? / S?
Valeur trouvé =>
Je n'ai trouvé que 0.117 en mettant le multimètre sur le symbole diode [ -l>+ ] la sonde noire sur [D] et le rouge sur [S] et 0.544 en inversant la touche rouge et noire.
Toutes les autres combinaisons ne donnent aucun résultat.
Quelques fois, selon les testes, on trouve 0.460 en mettant la touche rouge sur [D] et la touche noire sur [S].
Datasheet => https://datasheetspdf.com/pdf/911706/MagnaChip/60R580P/1
Comment tester un Mosfet:


Une question me taraude :
Faut il bien mettre le multimètre sur la position affichant le symbole de Diode ou alors le symbole affichant une sorte d'onde radio qui émet un bip audio lorsque l'on cherche un court circuit ?

Autre question:
Sachant qu'il s'agit de l'alimentation TV, vaut il mieux attendre de recevoir les mêmes Condensateurs et résistance ou je peux tapper dans mon stock quelque chose de grosso modo approchant des valeurs attendues

Merci de votre aide Edité par igal Le 23/01/2022 à 16h15

@turboseb: bien vu pour la diode

J'essaie de trouver les composants sur Amazon pour être livre assez vite mais autant, pas de soucis avec le condensateur ni le mosfet, autant, je n'arrive pas à trouver la résistance.

Voici le contenu de ma recherche:
Résistance 2,4 gohms 3watts.

J'ai beau chercher sur ebay etc mais à chaque fois apparaît dès résistances avec d'autres valeurs.

Nb: je dois avoir des résistances 2,4 gohms dans mon barda mais elles sont pas aussi grosse que celle là.
Je suppose que c'est une 3watts mais je n'ai aucune certitude

Si vous avez un lien Amazon ou eBay avec le bon produit, je suis preneur

Les alim à découpage c'est toujours la merde à réparer.
Vérifie le gros condensateur électrochimique pour voir si il n'est pas en court-circuit
Remplace bien le condensateur bleu par un condensateur de type Y1.
La résistance doit au moins être de 2W je dirais, je mettrais 3W à ta place.

Le circuit intégré qu'on devine sous la colle est sûrement la puce qui contrôle le MOSFET, le problème peut venir de là également.
Si c'est trop galère tu dois pouvoir trouver la carte en remplacement sur internet.

Je pense que ta résistance est plutôt de 0.24 Ohms, utilisée en série comme fusible

regarde au niveau du gros composant bleu marqué KOA il y a comme une trace de chaud

est du a l'explosion des autres composant ou bien c'est une capa qui peux être aussi HS

plutôt d'accord avec les 0.24 ohms

rouge = 2
jaune = 4
argent coeficient de multiplication
la bague marron ne doit pas servir

regarde ici : http://73s.online.fr/valeur4.htm

Merci a tous pour vos réflexions très intéressantes.

Puisque la résistance est d'une valeur commune, demain, je chercherai la résistance et le condensateur de la bonne valeur ou la plus rapprochée dans mes affaires.

Le composant 60r580p ne semble pas du tout abîmé, je me contenterai de faire un essai avec ce que j'ai avant de commander.

Je vous remercie pour vos idées et le partage de vos connaissances.

@Jipe: le composant marque Kia est un très gros condensateur. J'ai regardé de près sur la carte, mais je ne vois aucune trace de brûlure sur ce composant.
Les traces visibles à côté sont celles venant du petit condensateur libre qui a éclaté et la résistance qui semble s'être percée et brûlée.

La suite demain

Je suis tombé sur cette vidéo

J'ai commandé les trois composants de sorte à ne pas être trop approximatif dans les valeurs et ainsi, éliminer l'hypothèse du composant inadapté.
Concernant la résistance, j'ai pris des 0,24 ohms probablement 2watts.

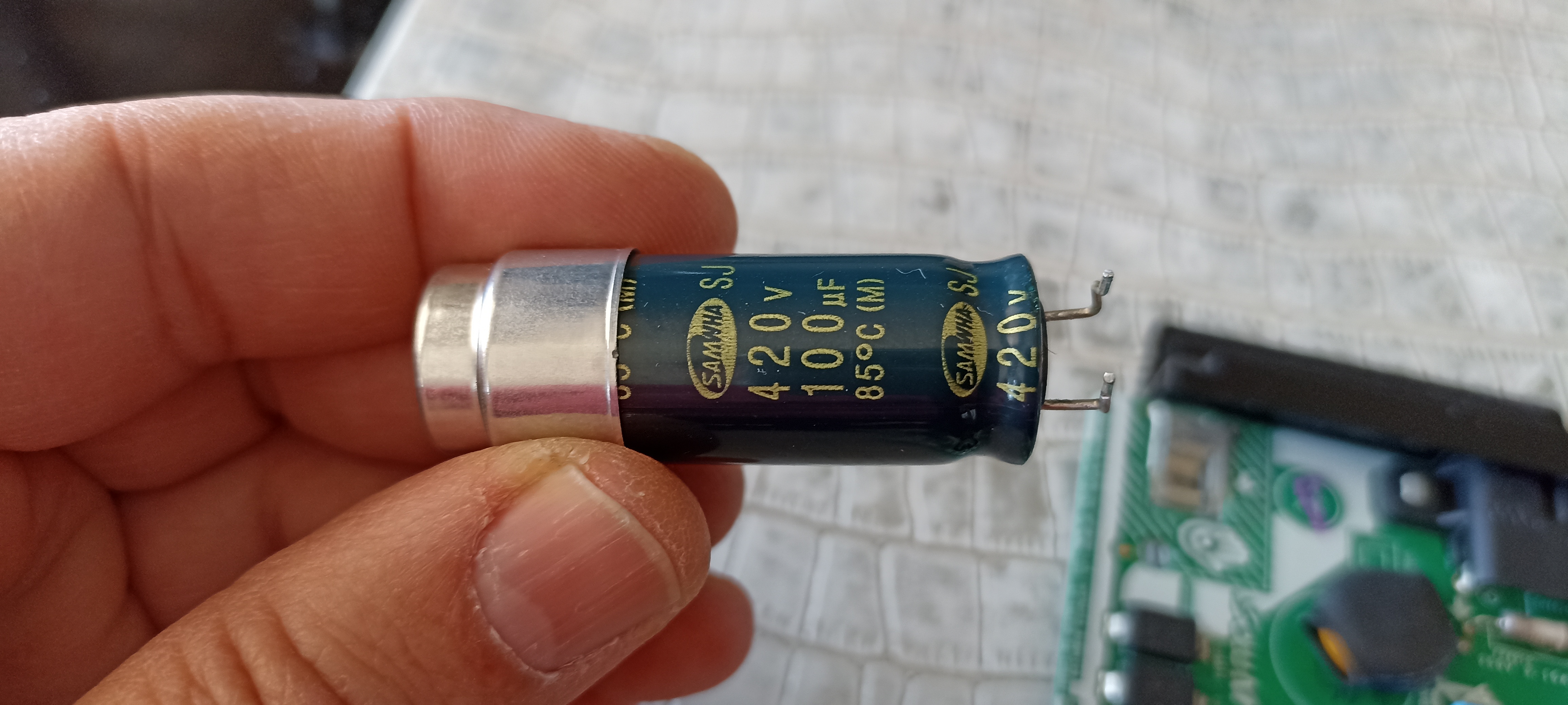

Je viens de dessouder et vérifié le gros condensateur 420v 100uF 85©. Valeur testée => 97,8 uF

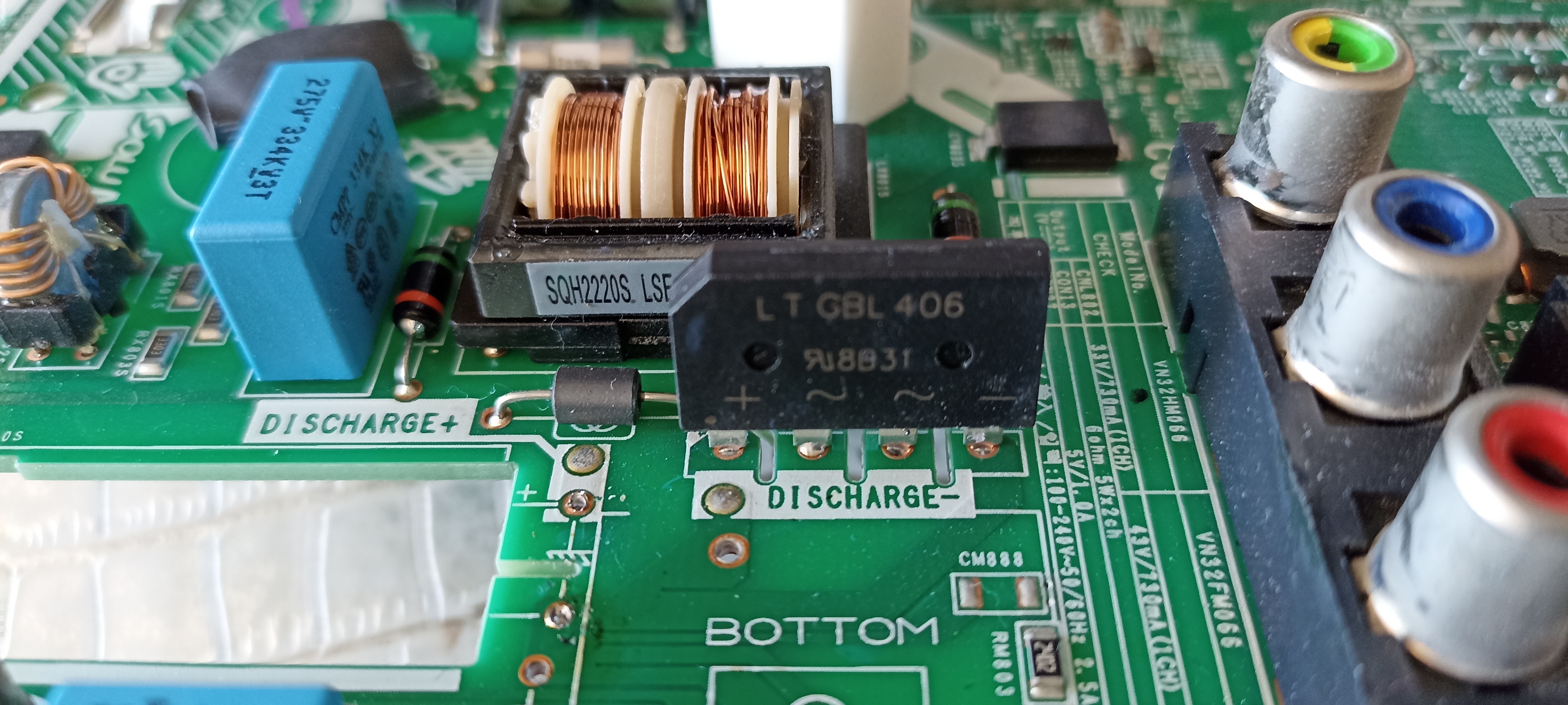

Concernant le pont de diode, j'ai testé en suivant ce tuto (sans dessouder) => https://www.astuces-pratiques.fr/electronique/tester-un-pont-de-diodes

Voici les modalités des testes effectués:
Touche (rouge) du multimètre sur le pôle (moins) du pont de diodes et la touche (noire) sur les points suivants...
(+) => 1.000 volts
(~1) => 0.544 volts
(~2) => 0.542 volts

Touche (noire) du multimètre sur le pôle (moins) du pont de diodes et la touche (rouge) sur les points suivants...
(+) => Aucune reaction
(~1). => Aucune réaction
(~2). => Aucune réaction

Si j'ai bien compris le principe, le pont de diodes semble fonctionner

@jipe: Si il faut dessouder le monde de diodes pour vérifier son bon fonctionnement, n'hésite pas à me le dire

Nb: j'ai vu quelques soudures qui semblent avoir craquelé par endroit.

Voici quelques photos complémentaires :


Edité par igal Le 24/01/2022 à 11h25

Même si une capa donne une bonne valeur elle peut être défectueuse, il faut la tester en 'charge' ou avoir un testeur de condensateur qui te donnera l'ESR (la résistance interne de la capa) si j'étais toi je la changerais dans la foulée.
