Affichage Public Samsung UE32N4005 Tentative de réparation d'un téléviseur.

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9391

Le 06/02/2022 à 20h10

Reprise du message précédent

si tu as une valeur de 330V aux bornes du condensateur KOA PET c'est la partie redressement et filtrage de ton alim est correcte

après il faut s'armer de patience et faire le schéma

si tu m'envoi deux photos de ta plaque coté alim ( recto et verso ) je peux t'aider


:noel
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5379

Le 06/02/2022 à 20h14
Le principe de la varistance :
le TVR14571
https://fr.m.wikipedia.org/wiki/Varistance
Au repos a tension normale, la résistance (l'impédance) est énorme donc quasi 0v au bornes donc c'est normal.
Si surtension, type foudre, elle se met en cour circuit (la résistance est quasi nulle) et laisse passer le courant donc le fusible crame :) Edité par TurboSEB Le 06/02/2022 à 20h19



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5487

Le 07/02/2022 à 08h05

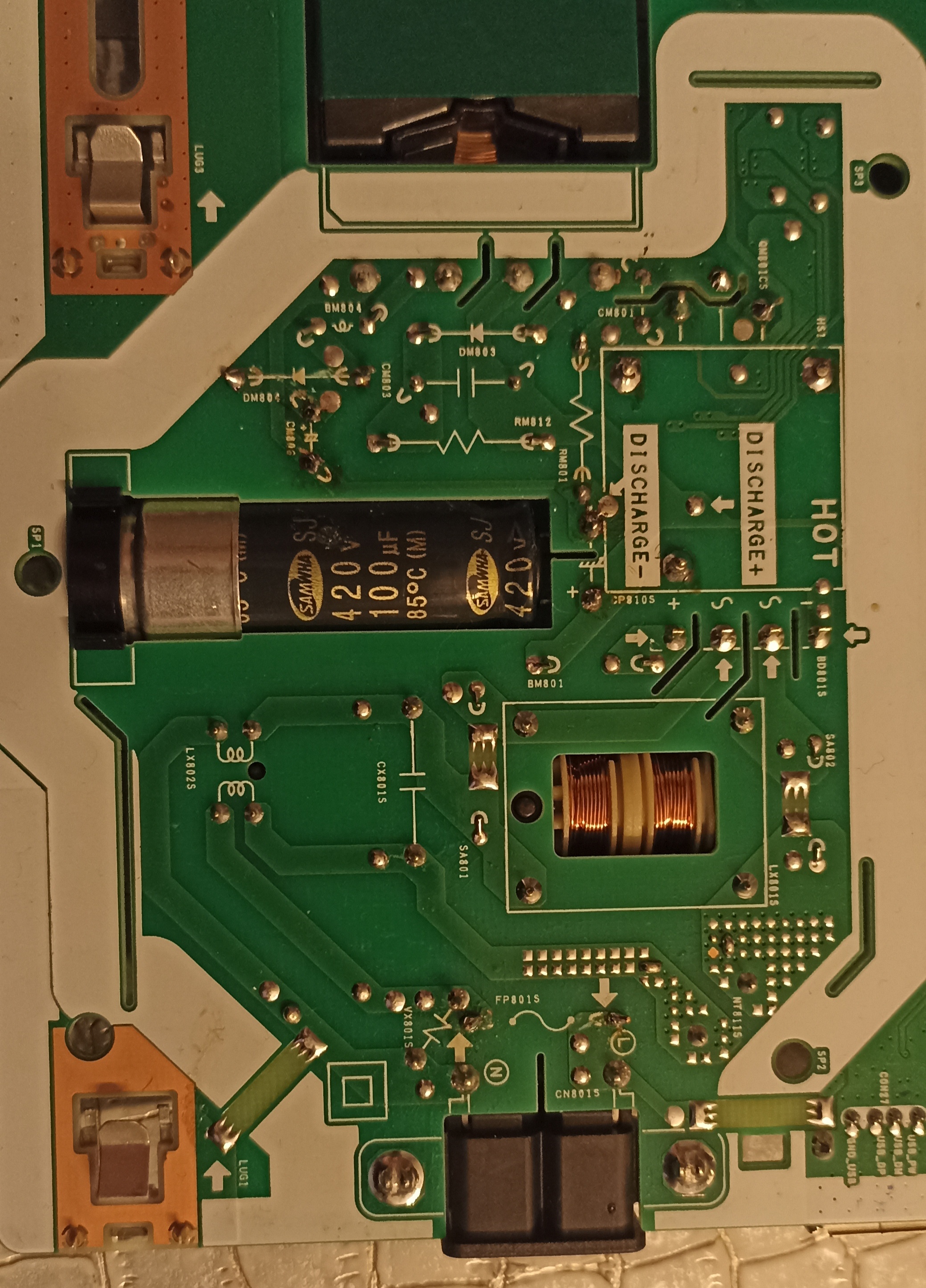

Voici les deux photos recto-verso de la partie alimentation.




On va acheter une TV dans la journee. ;)


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Gfx Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 22/02/2021 à 22h22

Messages: 352

Le 07/02/2022 à 10h21
Vérifie l'optocoupleur qui sépare le circuit HT du circuit basse tension et comme je te le disais, la puce sous la colle, c'est elle qui commande le MOSFET (mosfet driver).


Il faut cultiver notre jardin.

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5487

Le 08/02/2022 à 17h18
Peux tu m'indiquer quel composant est l'optocoupleur (si c'est le grand composant noir a 4 pins juste à côté du radiateur du Mofset, j'avais déjà relève des mesures et ça semblait être bon). N'hésite pas à me dire comment le tester si il faut recommencer, pas de pb.

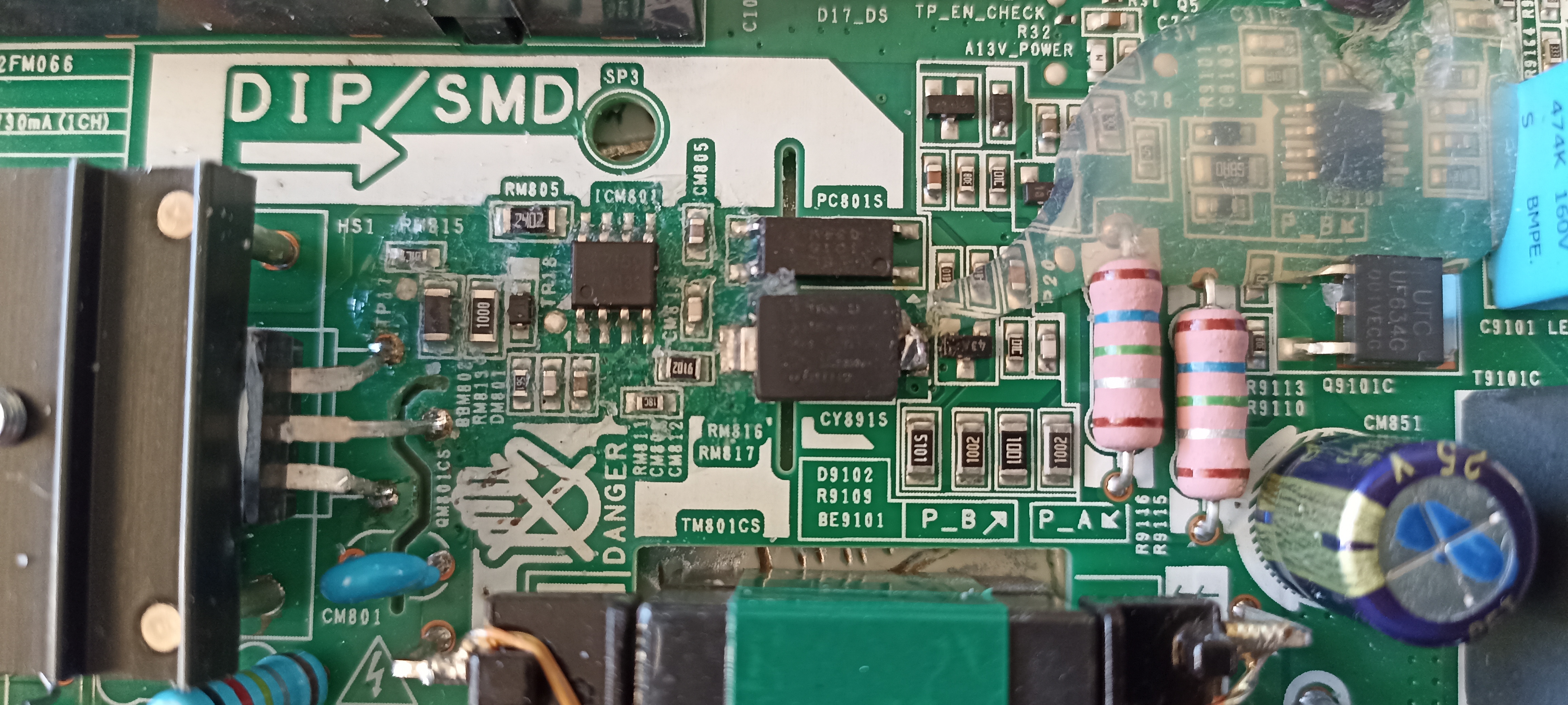

J'ai viré la colle et voici une photo des composants.
Si tu as des indications précises sur quel composant tester, je suis preneur.

Nb: a pris un téléviseur TCL 43P618 en promo avec l'extension de garantie 5 ans Conforama remplacement ou remboursement au prix d'achat si il y a une panne quelconque :p

Edité par igal Le 08/02/2022 à 17h20


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Gfx Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 22/02/2021 à 22h22

Messages: 352

Le 08/02/2022 à 21h14
C'est le composant noir à 4 pattes noté PC8015 sur ta photo au milieu.
la puce à gauche n'est pas un driver de mosfet (c'est un régulateur de voltage, surement 5V) tu peux aussi le vérifier en te servant de ce petit schema regarde si tu as bien les voltages d'entrée sortie.
Edité par Gfx Le 09/02/2022 à 08h55


Il faut cultiver notre jardin.

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5487

Le 10/02/2022 à 09h32
Madame a perdu patience.
Pas d'atelier pour bricoler, madame est là pour le rappeler :oups

J'ai donc entreposé la TV dans le garage entre l'autre TV en panne (barre de LEDs KO) et encore une autre TV qui elle est équipée d'une peritel :p

Bref.. merci de votre aide et patience :tchin


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
