Le 06/09/2010 à 17h16

Reprise du message précédent

MSXlegend :
Je sais que sur gt il est possible de separer chaque voie un par un , tu confirme jipé?


Jamais entendu ça mais si c'est vrai ça m'intéresse ENORMEMENT !!

et pour info, mon pote, c'est un ST qu'il a grillé Edité par popolon Le 06/09/2010 à 17h19

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 06/09/2010 à 17h18
Si popolon, j'ai connu un gars sur bordeau qui a separé les piste une par une , il a mis des switch partout derriere! et il avait tou relié sur une table de mixage :|


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
popolon Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 28/07/2010 à 22h07

Messages: 215

Le 06/09/2010 à 17h24
MSXlegend :
Si popolon, j'ai connu un gars sur bordeau qui a separé les piste une par une , il a mis des switch partout derriere! et il avait tou relié sur une table de mixage :|


Ca doit etre le fameux pote que je connais donc (Olivier mais on le surnomme Kyu) c'est un fanatique de la "pseudo" stéréo sur MSX (j'ai eu des bonnes rigolades avec lui) mais des fois il va trop loin avec le fer a souder...

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 06/09/2010 à 17h39
en fait sur le schéma du GT il y a un composant IC9 TC4566F ou passe le son

juste avant il a un ampli IC8 BA14741

en entrée de cet ampli plusieurs résistances véhiculant les différents signaux son

R47 FM PAC
R48 EXSOUND1 ( SLOT 1 )
R49 EXSOUND2 ( SLOT 2 )
R50 PSG
R51 CLIC
R52 DAC ( PCM )

mais attention ce sont des composants CMS donc difficile a dessouder et ressouder vu leur taille


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 06/09/2010 à 19h42
C'est bien ce qu'il me semblais, merci jipé :top

En effet les soudure sont fine, il faut souder en masse et utiliser le fils a dessouder pour enlever le superflux
Moi personnellement je ne m'y aventure pas !

@+


ps: popolon, il s'appelais olivier en effet ;) Edité par MSXlegend Le 07/09/2010 à 16h16


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 30/09/2010 à 18h06

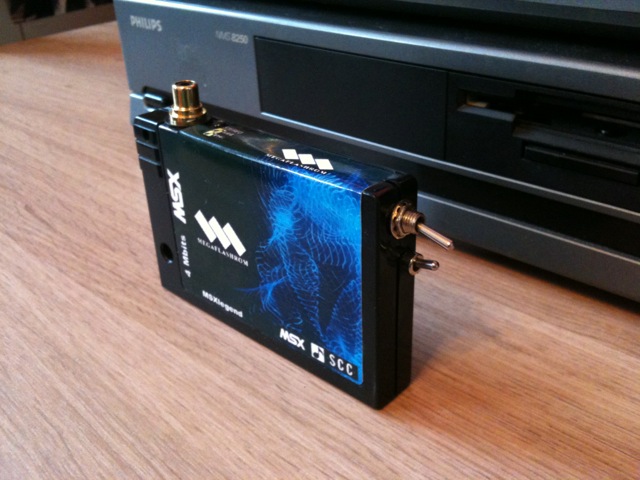

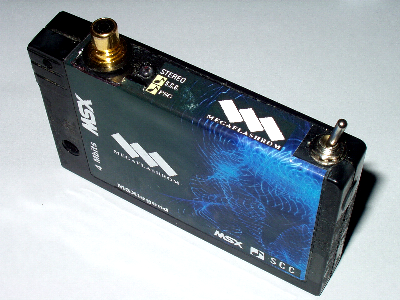

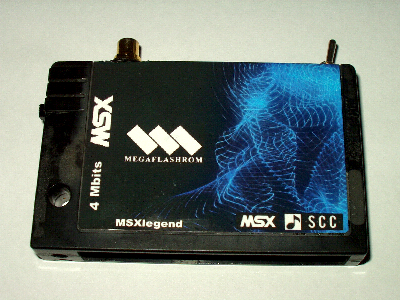

Voici mon prototype de la SCC "stereo"

Ce n'est qu'un prototype et la decoupe du label n'est pas top sur le dessus :( . (finition en cour)

Je voudrais ton avis globale Obélix1971 car ta version SCC stéréo est bien mieux reussi que mon prototype ! :top
Je voudrais avoir ton avis sur la jaquette et la qualité du son ^^ , n'hesite pas a joindre une photo de ta cartouche :p

@ plus



Edité par MSXlegend Le 30/09/2010 à 18h08


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 30/09/2010 à 18h40

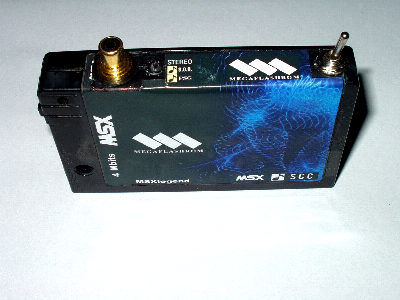

Concernant la cartouche fm pack (celle de la photo dans ce post oui elle est équipée d'une entrée psg la prise du bas celle du haut est pour la sortie stéréo.
Google+
Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 30/09/2010 à 22h00
Pour le moment je peux vous dire que la cartouche est vraiment une merveille question présentation elle déchire vraiment un très bon look , et le top la dedans c'est les 2 boutons + la sorti stéréo , et la surprise quand je l'ai mise dans le Msx 8250 la surprise le jeux metalgear 2 qui démarre vraiment a tomber par terre la qualité super , vraiment elle donne envie de l'avoir pour soi du très bon boulot qu'a fait msxlegend . La cartouche est vraiment unique .

Bientôt je vais aller chez jipe et je prendrai la cartouche avec pour lui montrer elle en vaut vraiment la peine .

En tous cas toutes mes félicitations pour ce travail bien fait christophe .


MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 01/10/2010 à 08h47
:heink Important, pour les possesseurs de NMS-8250/55/80, suite a un default interne lié au PSG, il faut fixer celui ci car il sera a peine audible. (les autres modèles de MSX ne sont pas concerné..)

:hum Ce qu'il faut faire :

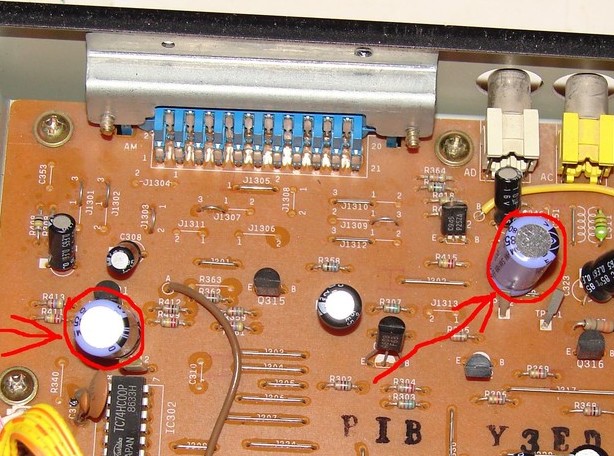

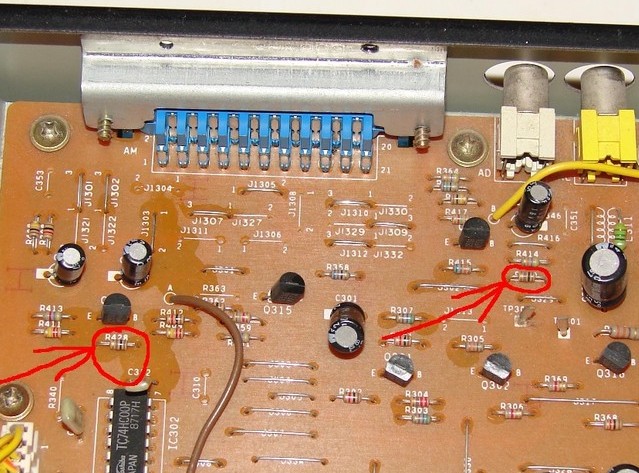

Changer R428 et R429 par des condensateurs 100uf 16v (max 35v) , avec le signe (-) vers la droite par rapport aux photos.
Les condensateurs 100uf 10 volt fonctionnent aussi





Obélix1971, ton NMS8250 est concerné par ce probleme, si ton PSG est a peine perceptible, pense a fixer celui ci !!! :) Edité par MSXlegend Le 01/10/2010 à 08h52


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 01/10/2010 à 13h23
il faut que je vérifie le schéma pour les 8280 car il ne possédent pas la même carte suite aux puces de digits embarquées

la modif reste valable pour 8250 et 8255


:noel
Site web
galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 01/10/2010 à 13h50

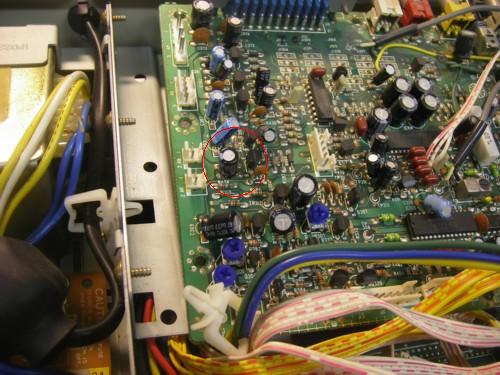

Pour le nms 8280 c'est la R426 qu'il faut remplacer par un condo 100uF/10V
Google+
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 01/10/2010 à 17h43
Oui en effet j'ai omis de le préciser , voici ou il faut le souder. Merci a tous pour votre précision :top


Edité par MSXlegend Le 02/10/2010 à 16h06


Createur du KCX Bluetooth emitter au format cartouche compatible stereo moonsound
Obelix Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 03/10/2009 à 08h06

Messages: 1702

Le 02/10/2010 à 19h46

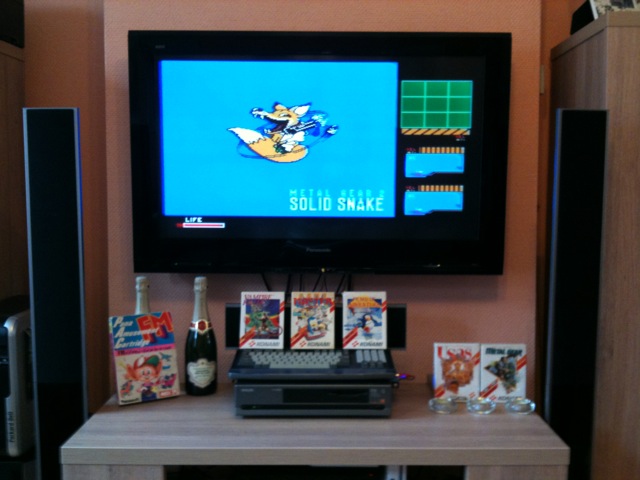

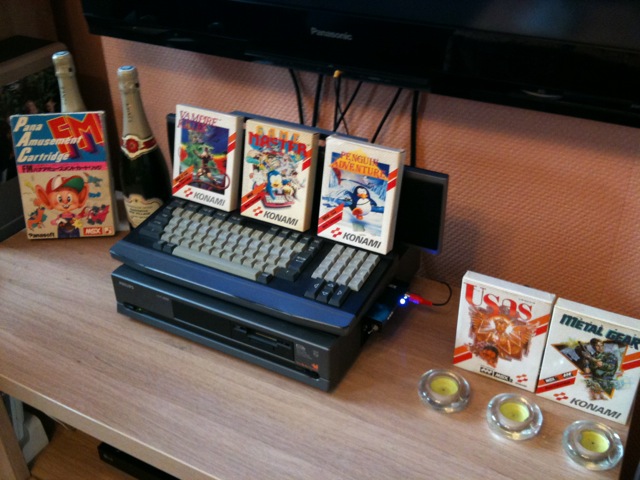

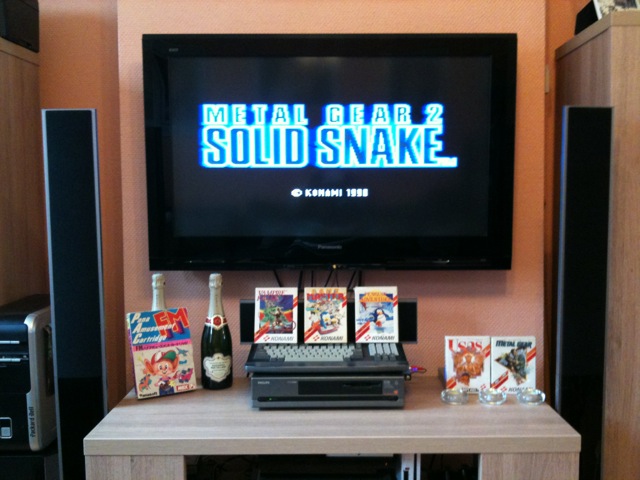

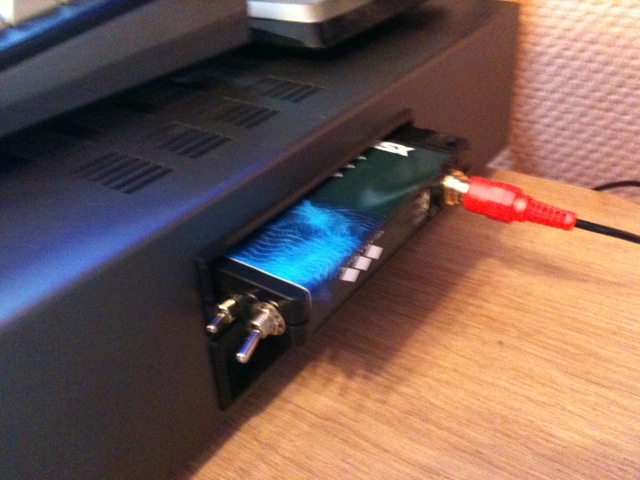

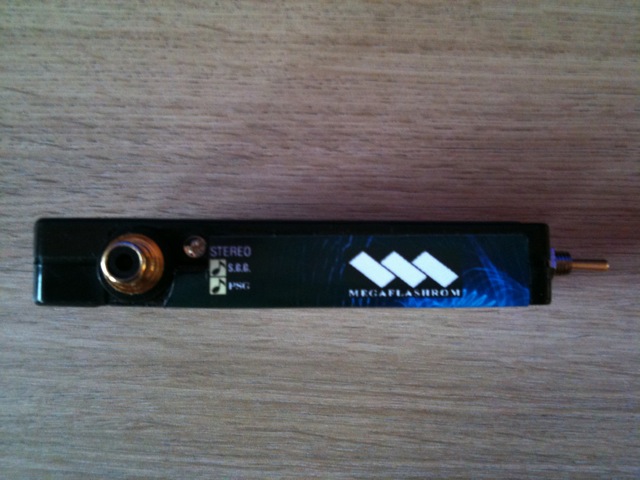

voila les foto












MSX 8235 , MSX 8245 , MSX 8250 , MSX 8280


Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3287

Le 02/10/2010 à 20h55
C'est sûr qu'avec l'écran au mur et le système audio, ça en jette :love

Walter Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 02/10/2009 à 19h33

Messages: 1880

Le 02/10/2010 à 21h00

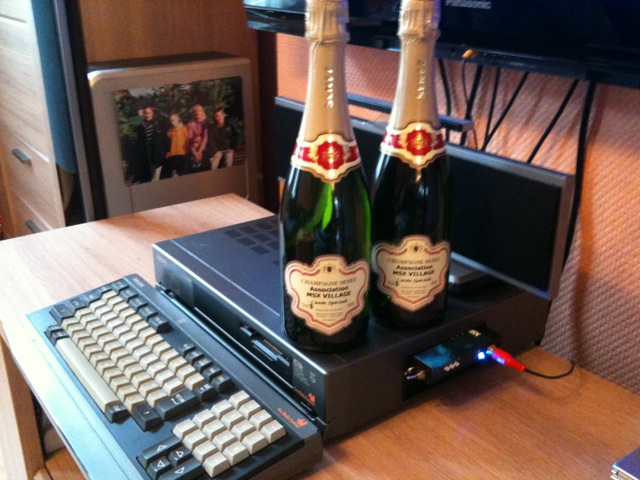

Attention : le Champagne MSX Village est recommandé sans modération pour la consommation, mais très dangereux sur du matériel MSX ! :p

:tchin
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 5727

Le 02/10/2010 à 21h26
:love :love :love :love :love :love :love :love :love :love :love

J'aime bien les bougies aussi :p Edité par MSXlegend Le 02/10/2010 à 22h44
