Le 25/11/2020 à 18h40

Reprise du message précédent

oui mais ça permettait de flasher pour une ide par exemple

cette cartouche n'est pas dédiée seulement aux jeux c'est aussi un programmateur de flash pour MSX ;)


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 25/11/2020 à 18h47
en résumé

Comment fabriquer un menu pour la flashbox

faire un programme basic

le transformer en ROM avec Bas2Rom.exe

modifier l'en tête avec un éditeur Hexa Décimal

a l'adresse 0000h :

41 42 D0 BF

recopier les octets suivants a l'adresse 3FD0h du fichier hexa

21 11 80 22 76 F6 21 00 C0 22 C2 F6 C3 AC 73


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1449

Le 25/11/2020 à 18h52
ou la mettre a la place de la rom basic en interne et switcher avec une autre c'est ce que je prevois pour les PCB flashbox 32ko uniquement

je vais remplacer la rom BASIC ou la disk ... par la flahbox en interne au boot la rom original et le reste avec des upgrades ca devrait le faire a tester

pour ta rom menu le D0 BF ??? Ou ??

41 42 00 00 00 00 00 00 10 80 00 00 00 00 00 00
00 22 80 0A 00 92 0F C8 2C 0C FF CF 3A 8D 0E A8
02 00 2C 80 14 00 AC 20 41 F2 5A 00 45 80 1E 00
CC 20 EB 3A C5 12 2C 11 3A BD 0F 0F 2C 12 2C 12

et en 3FD0 y as que des FFFFFFF
Edité par Bastion Rebel Le 25/11/2020 à 18h53


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 25/11/2020 à 18h57
oups j'ai pas uploadé le bon fichier

voici le bon menu BOXMENU.rom

je corrige dans mon post d'avant


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1449

Le 25/11/2020 à 19h00
je surveille et j'essai de suivre !!!

ah la Ok y as meme le Copyright !!! Edité par Bastion Rebel Le 25/11/2020 à 19h01


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 25/11/2020 à 19h35
bah je peux pas graver mon nom sur ma carte spaghetti ;) :lol


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1449

Le 25/11/2020 à 19h41
moi c'est polenta + figatelli !!!pas spaghetti !!! :lol :lol :lol

autre question la modif entete rom c'est pour les roms 16k uniquement ou les 32k aussi ??? Edité par Bastion Rebel Le 25/11/2020 à 19h42


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 26/11/2020 à 09h16
la modif est pour les roms 16k pas testé pour les 32k

pour les 32k un bank 16k avec juste 41 42 concaténé avec le bas2rom marche trés bien


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 26/11/2020 à 17h48

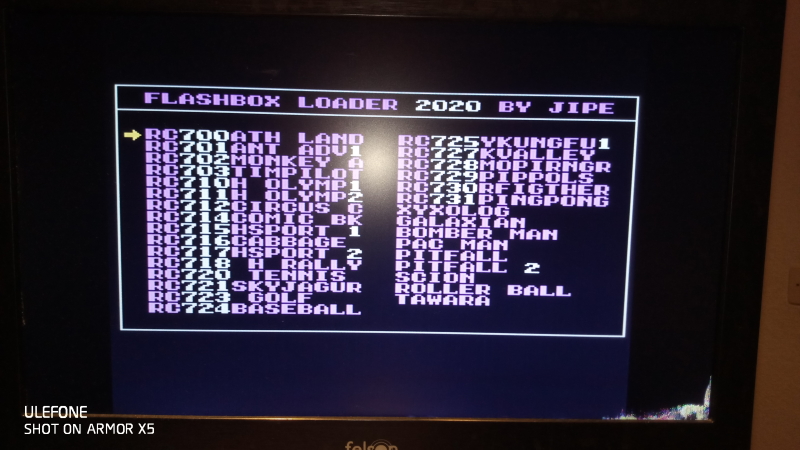

je me suis fait un nouveau menu avec une redéfiniton des caractéres en L.M

il faut seulement 4 secondes pour qu'il soit opérationnel aprés le reset du MSX

pour l'instant voici une image car j'ai encore quelques petits bugs sur certains caractéres

la police employée est récupérée sur Eggerland Mystery II

j'en ai checké des jeux avec Meisei pour trouver une police ou il y avait les majuscules et les minuscules :|



:noel
Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 711

Le 26/11/2020 à 21h07
Salut ,
possibilité d'avoir ta ROM toute prête pour un essai ?
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1449

Le 27/11/2020 à 07h06
Cool !!! :top :top :top


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 27/11/2020 à 09h56

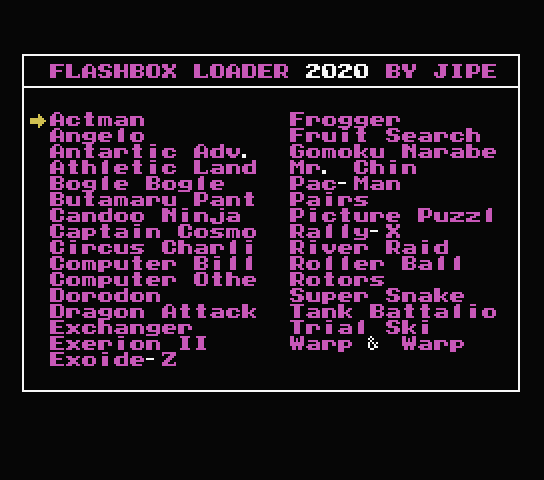

voici ma ROM

flash16k.rom

la 1ére partie est en Basic il suffit de la charger dans un émulateur et de faire CTRL/STOP pour voir le programme :)

en B001h il y a une petite routine pour écrire les datas de redéfinition de caractéres

en B180h se trouvent les datas

en BFD0h se trouve la routine pour lancer la rom basic

toutes ces données on été écrites ou transférées directement dans le programme BASIC crée avec basic2rom
donc si quelqu'un veux faire son propre programme il faut s'en juste s'en inspirer
ne pas oublier le defusr=&hB001 qui lance le programme de redéfinition ;)

dans un éditeur Hexa les adresses sont

3001h routine

3180h datas

3FD0h routine


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9631

Le 27/11/2020 à 15h55
voici le dernier jus avec une redéfinition des caractéres plus poussée donc une petite modif

télécharger la rom ici -> 16VIDE.rom

dans l'emplacement des Datas qui sont maintenant en B100h ( 3100h avec un éditeur Hexa )

du coup la routine a été modifiée en conséquence

je la détaille ici

F3 DI interdit les interruptions
21 00 B1 LD HL,B100h adresse RAM
11 00 01 LD DE,0100h adresse VRAm
01 D8 02 LD BC,02D8h nb d'octets a transférer
CD 5C 00 CALL 005Ch appel routine BIOS LDIRVM LoaD Increment Repeat Vram with Memory
C9 RET retour au programme basic

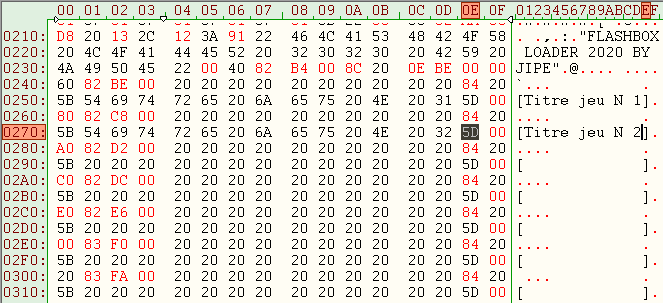

voici comment rentrer les noms des roms 16k dans mon programme
l'ouvrir dans un éditeur hexadécimal avec un PC



ou sous SHEM avec un MSX ( ne pas oublier que shem décale tout de 100h )



modifier dans la zone texte ( ASCII ) CTRL X avec SHEM

les noms des jeux doivent être entre les 2 crochets [ et ] et ne pas dépasser cette zone

cette façon évite de tout refaire le basic2rom et de réimplanter les routines ;)




:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1449

Le 26/12/2020 à 19h05
Joyeux Noel a tous

le PERE NOEL "Chinois" m'as apporter mes PCB !! pour NOEL :noel :noel :noel

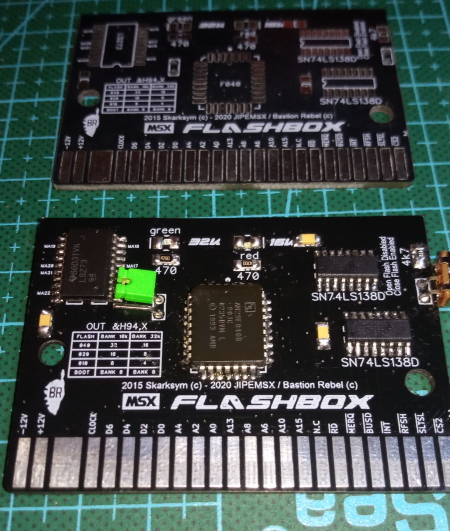

voici la FLASHBOX V2

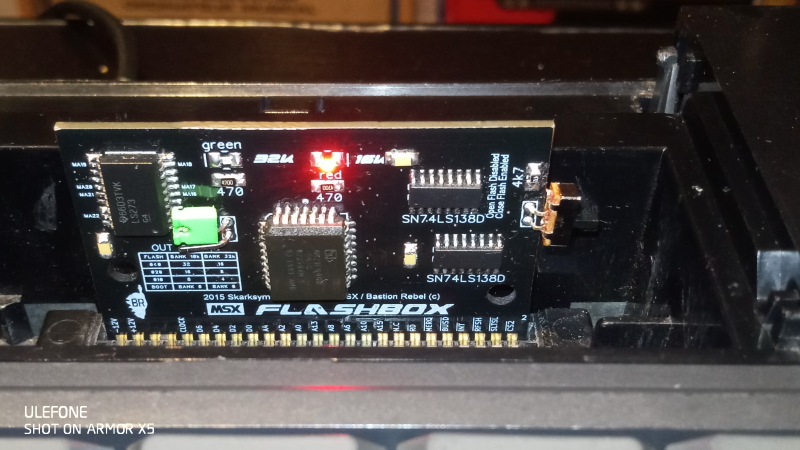

en mode 16k (32 banks de 16ko)

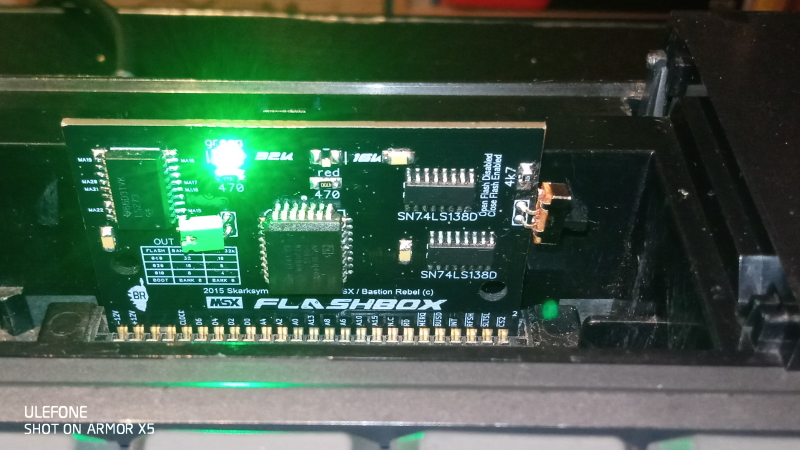

en mode 32k (16 bank de 32ko)


le menu de JIPE

J'ai modifier la rom de JIPE pour y mettre mes roms perso !!

CA MARCHE IMPEK...!! :top :top

encore merci a JIPEMSX pour sa participation ...


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1449

Le 08/06/2021 à 18h31
Salut

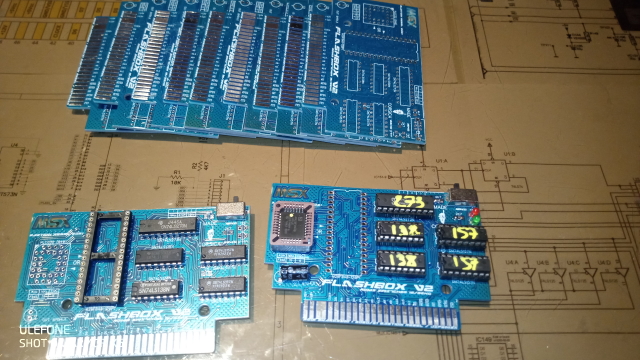

Apres la version SMD la version DIP !!! :lol :lol :lol

cette version en composant DIP marche via un switch 3 positions rom16ko / Stop / rom32ko


Version Support PLCC ou Support DIP 600


Pour le reste c'est comme la version SMD !!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
aoineko Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/01/2011 à 21h17

Messages: 2301

Le 08/06/2021 à 20h43
SMD ? DIP ? PLCC ? :fou


On est toujours ignorant avant de savoir.
