Le 16/11/2020 à 18h48
salut a tous

voici ma dernière production ..

la ROM 1664 v42 + Module FLASHBOX (de sharksym)

c'est un module avec flashrom de 512ko qui a la particularité de proposer 16 banks de 32ko (de 0 a 15) la bank 15 étant celle de démarrage pour info

donc pour être plus clair vous pouvez choisir la rom a utiliser via une commande BASIC out &h94,X

X étant la bank de 32ko ou vous avez stocker la rom !!

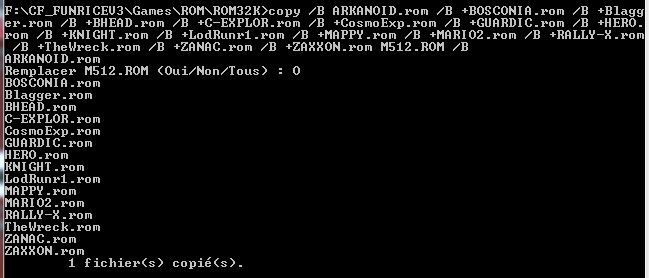

j'ai donc assembler 16 roms de 32ko a la suite pour former une ROM de 512ko comme suivant

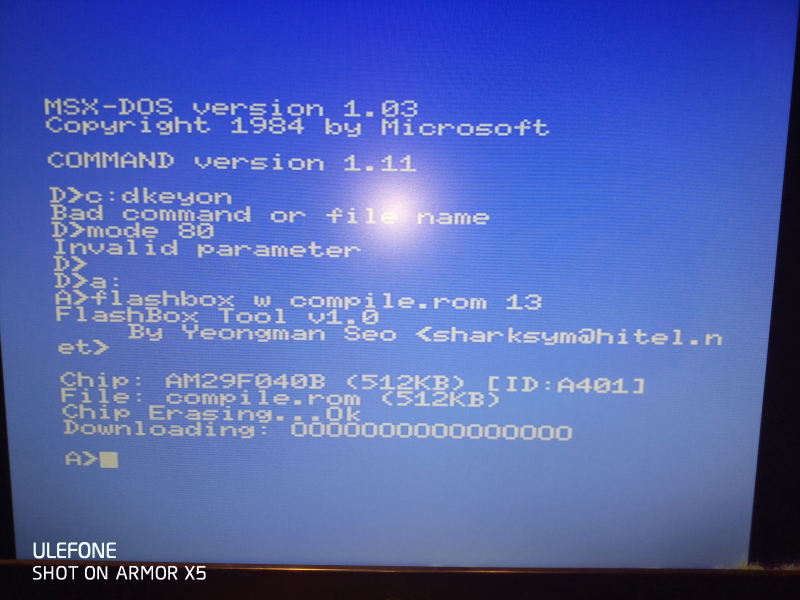

1/ le flashage sous MSXdos en photo

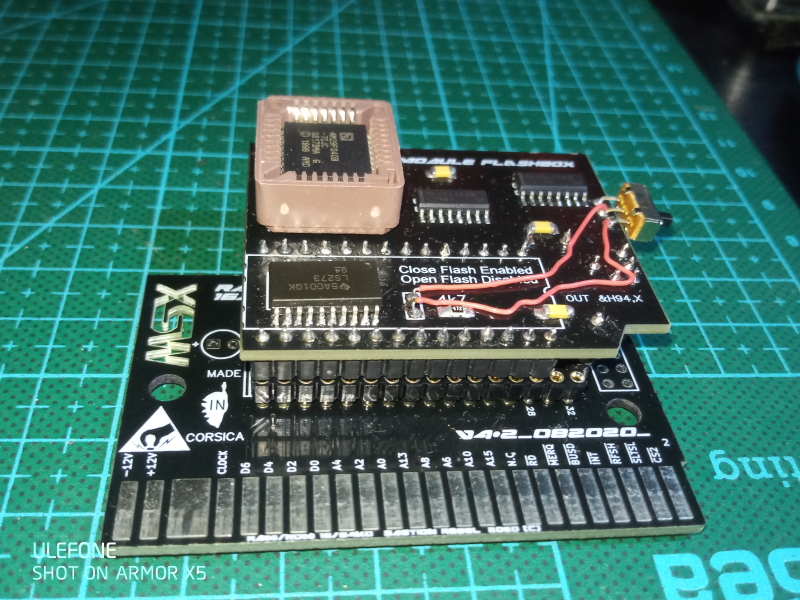

2/ le module FLASHBOX + ROM 1664 V42

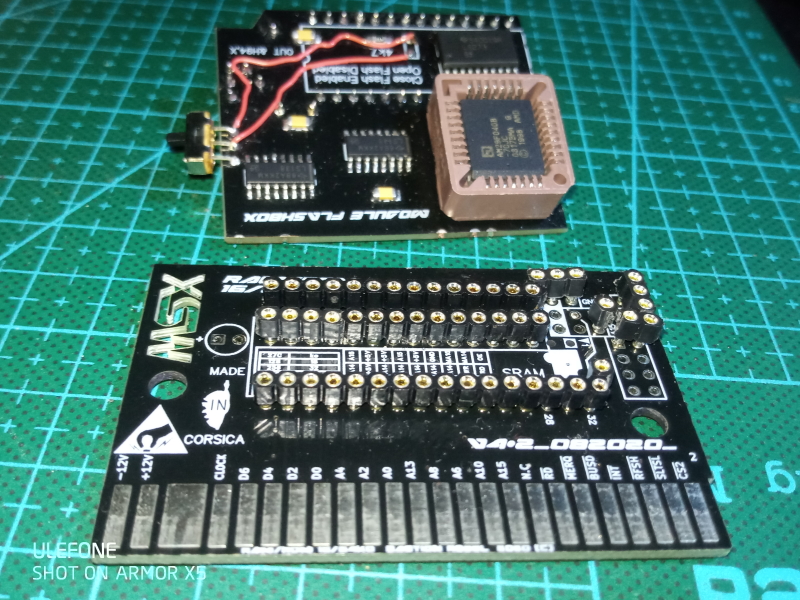

3/ demonté pour le fun !!!


Voila module sympa ... :D :D :D


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 6277

Le 17/11/2020 à 02h13
Et gravure "MSX" sympas :D


KCX Bluetooth emitter Mono/ Stéréo, Smart USB
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2525

Le 17/11/2020 à 10h24
Moi je kiffe le Made in Corsica ;)


Clé de sol

Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 17/11/2020 à 13h35
euh oui sinon click click booommm!!


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3345

Le 17/11/2020 à 14h24
Moi aussi j'apprécie beaucoup le Made in Corsica :oups

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 17/11/2020 à 15h20
sympa ce montage on empile de plus en plus ;)

merci de m'avoir fait comprendre a quoi servait le schéma du flashbox car j'étais passé trop rapidement dessus

moi j'utilise un programme windows CONCAT 1.4 Fr moins contraignant que de taper toute la ligne de commande ;)

https://www.clubic.com/telecharger-fiche10156-concat.html


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 17/11/2020 à 15h38
JIPEMSX :
sympa ce montage on empile de plus en plus ;)

merci de m'avoir fait comprendre a quoi servait le schéma du flashbox car j'étais passé trop rapidement dessus

moi j'utilise un programme windows CONCAT 1.4 Fr moins contraignant que de taper toute la ligne de commande ;)

https://www.clubic.com/telecharger-fiche10156-concat.html


pour les PROTOs c'est le mieux et puis c'est re utilisable ....

je magouille un menu pour la FLASHBOX CARD !! a voir ....


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 17/11/2020 à 16h37

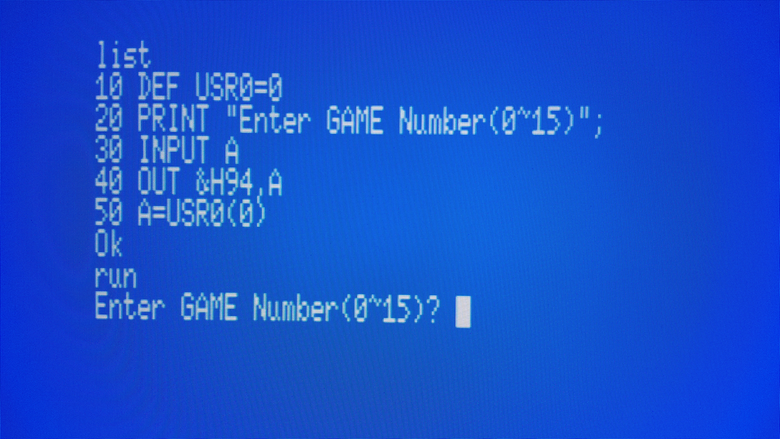

ça devrait être assez simple ;)



:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 17/11/2020 à 17h44
oui sur cette base mais faut que je fasse une rom de 32ko

je fais mon menu sous basic et j'essai de compiler avec basic rom creator

sous emulateur ca marche plus ou moins mais en reel !!! :fou :fou


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 18/11/2020 à 10h08
tu ne peux pas faire une rom de 32k a partir d'un programme basic

il doit commencer en 8000h donc limité a 16k

en théorie tu peux essayer de faire une rom 32k avec une entête 41 42 10 80 et laisser la partie de 4010h a 7fffh vide puis concatener la rom du basic

EDIT: j'ai essayé il faut juste l'entête 41 42 en 4000h puis remplir de zéro jusqu'a 7FFFh

je redonne la page ou MSX45 a donné 3 programmes sous Windows pour créer des ROMS a partir du BASIC : http://msxvillage.fr/forum/topic.php?id=3737&pt=4

celui de Karoshi ne donne pas le bon résultat mais les 2 autres donnent des roms 16k identiques


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 18/11/2020 à 18h51
salut

pour les utils windows je les avait deja .. merci

pour la ROM 32ko !! :fou :fou :fou donc

dis moi si je me trompe !!

1/ je cree une rom 32ko vide avec 00 du debut a la fin
2/ je prend de la rom MSX1 (32ko) la partie (16ko) du basic en gros de H4000 a H7FFF dans ma rom vide
3/ en 4000H je met 41 42

ou

2/je prend les 16ko BASIC H4000/H7FFF que je met dans ma rom a l'adresse H000 et en H4000 je met 41 42 puis ma ROM 16ko MENU ??

Merci d'avance



TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 18/11/2020 à 19h59
voici pour faire une rom de 32k qui démarre en 4000h sur un MSX

avec un éditeur HEXA tu dois avoir de 0000h a 3FFFh une rom vide avec juste 41 42 sur les 2 premiers octets

puis ton programme basic transformé en rom a partir de 4000h

voici un exemple : 32K2.ROM


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 18/11/2020 à 20h01
Ok je test..

Merci


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10728

Le 18/11/2020 à 20h12
j'ai modifié mon post ( juste mis un exemple )


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 18/11/2020 à 20h43
ok ca avance mon menu apparaît c'est bien
