[FS-A1F -> 220v] Aidez-moi je deviens dingue

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h33

Le 15/04/2020 à 17h08

Reprise du message précédent

IC 204 = 79LI2
IC 203 = 78LI2

et les D202 et D203 ont l'air OK au multimètre (ok 566 & 557 mV dans un sens, nul dans l'autre)

Site web

Jipe

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h41

Messages: 10888

Le 15/04/2020 à 18h20

IC 204 79L12 = régulateur de tension -12V
IC 204 78L12 = régulateur de tension +12V

Site web

Sebbeug

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h33

Messages: 2561

Le 16/04/2020 à 10h42

Vu que le +12, le -12 et le +5 sont concernés, ce serait étrange que chacun de ces composants soient grillés non ?

Site web

igal

Conseiller Municipal

Rang

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 16/04/2020 à 10h47

Sebbeug :

Bonjour les amis,
réparation faite ce matin :

Salut.

Il semble qu'une piste ne soit pas "shuntée" depuis la pastille arrachée!

On voit bien que:
Le fil bleu qui part de la pastille vers la gauche => OK
Le fil bleu qui part de la pastille vers droite => OK

Par contre, depuis la pastille, il manquerait un troisième fil bleu qui devrait aller vers le "Bas à droite" (à 5 heures).
A moins que cette piste soit raccordée par ailleurs, ca vaut peut etre la peine d'y mettre un shunt en 3 secondes

Tiens... voila du boudin, voila du boudin, voila du boudin...

E-mail Site web

Jipe

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h41

Messages: 10888

Le 16/04/2020 à 11h48

en fait si le 5V n'est pas bon la tension aux bornes de l'opto coupleur n'est pas assez forte pour débloquer
donc ça influence sur les +12 -12

Site web

TurboSEB

Conseiller Municipal

Rang

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5936

Le 16/04/2020 à 13h20

Optocoupleur = isolation galvanique pour éviter justement que tout crame entre un circuit de puissance 220v et un circuit électronique, attention pas sur qu'un shut soit la bonne solution, bon après tu pourras mettre ça sur le dos de Igal

C'est donc souvent l'optocoupleur qui crame, soit la partie transistor, soit la partie diode

Edité par TurboSEB Le 16/04/2020 à 13h36

MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h41

Messages: 10888

Le 16/04/2020 à 14h28

a mon avis igal parle juste de shunter cette piste qui va aussi a la pastille manquante

Site web

Jipe

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h41

Messages: 10888

Le 16/04/2020 à 16h17

a lire pour être moins bête

https://www.astuces-pratiques.fr/electronique/panne-alimentation-a-decoupage

Site web

Sebbeug

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h33

Messages: 2561

Le 17/04/2020 à 11h10

JIPEMSX :

a mon avis igal parle juste de shunter cette piste qui va aussi a la pastille manquante

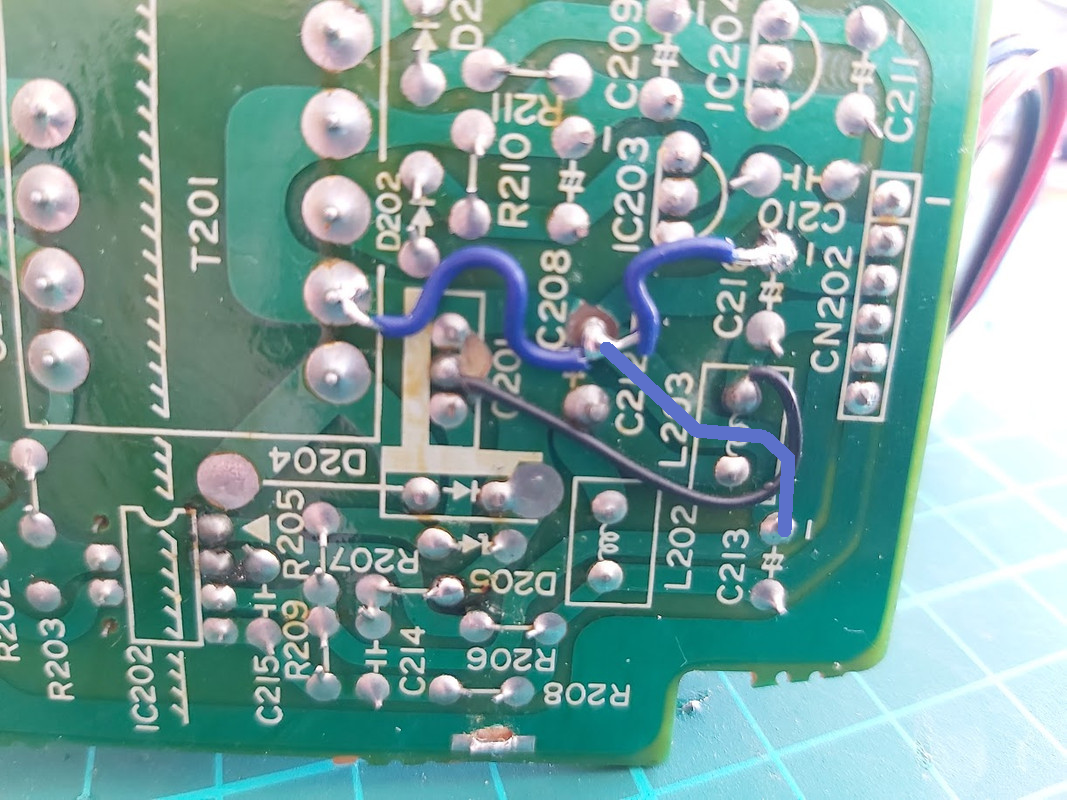

Bon alors j'avais une continuité, mais vous avez raison, du coup je l'ai fait :

En tout cas, merci pour les liens, je vais m'instruire...
A force de changer tous les composants, on va bien finir par y arriver !
(Aliexpress a envoyé la commande, réponse après le déconfinement)

Site web

Sebbeug

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h33

Messages: 2561

Le 12/05/2020 à 11h46

Du nouveau... J'ai reçu les diodes schottky D5S4M. J'ai changé : IDEM !
Je crois que je vais jeter l'éponge...

J'en ai marre; j'ai tout changé quasiment dans cette alim !

Site web

Jipe

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h41

Messages: 10888

Le 12/05/2020 à 13h38

jete l'éponge mais pas les 2 MSX , il faut les essayer avec une autre alim comme celle que j'ai mis sur leur petit frére pour voir si ils sont encore viables
