L'atelier [FS-A1F -> 220v] Aidez-moi je deviens dingue
j'ai trouvé la tension supportée par la ZN14K391 : 390V
https://electols.com/shopping/en/diodes/91708-znr14k391.html
https://electols.com/shopping/en/diodes/91708-znr14k391.html
JIPEMSX :
j'ai trouvé la tension supportée par la ZN14K391 : 390V
https://electols.com/shopping/en/diodes/91708-znr14k391.html
https://electols.com/shopping/en/diodes/91708-znr14k391.html
Donc ça aurait dû tenir ?
Sinon, ce que tu m'as demandé :
C201 = 2B473K
C202 = 2B473K
C203 = 222Z 250v
C204 = 222Z 250v
C205 = 222Z 250v
C206 = 100uF 200v (que j'avais changé pour un 450v 47uF et que j'ai remis)
Et je t'ai refait une photo des pistes autour de l'IC201 (MA1020 changé d'ailleurs pour un MA1050, et j'ai remis le MA1020 après)
Selon ton datasheet, ces condensateurs font 0,047uF, soit 47nF
Dessouder, mesurer et ressouder :
Un à 46,6 et l'autre à 47,3
Il n'ont pas l'air morts ...?...
Je me demande de plus en plus si le soucis, c'est pas côté MSX... Avec un composant qui grille ou qui se met en sécurité.
Comment connaitre les tensions de sortie sur cette alim et où les prendre ?
J'ai 6 fils !
Dessouder, mesurer et ressouder :
Un à 46,6 et l'autre à 47,3
Il n'ont pas l'air morts ...?...
Je me demande de plus en plus si le soucis, c'est pas côté MSX... Avec un composant qui grille ou qui se met en sécurité.
Comment connaitre les tensions de sortie sur cette alim et où les prendre ?
J'ai 6 fils !
il fallait les tester sur le MSX qui marchait en 100V avant de croiser les alims

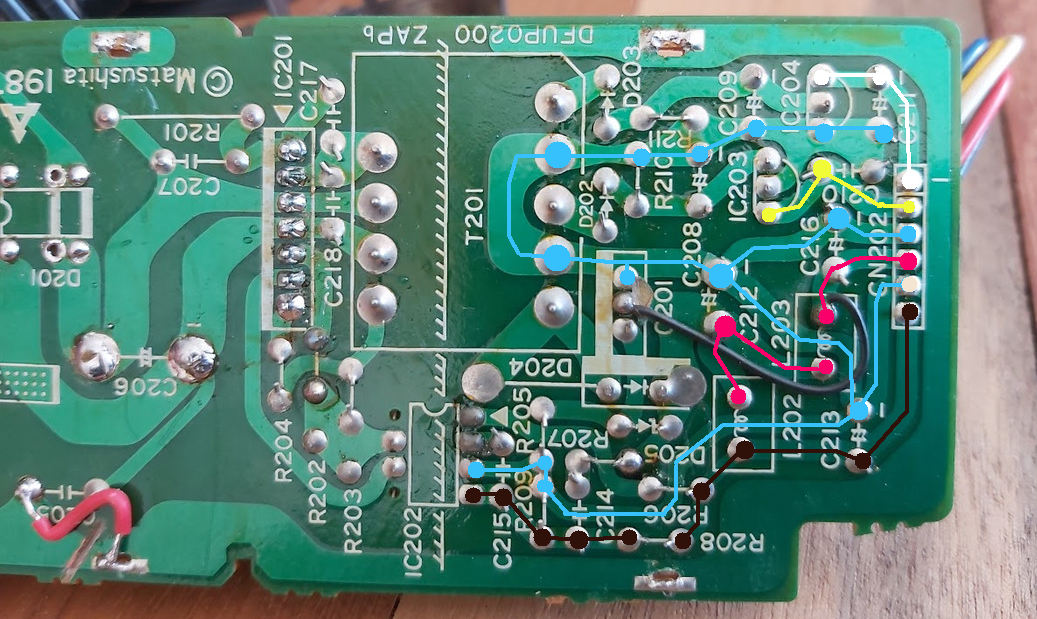

il faut chercher le commun des capas coté de la prise qui alimente la carte mére c'est la Masse
attention sur le -12V la capa sera inversée le + sera a la masse
il faut chercher le commun des capas coté de la prise qui alimente la carte mére c'est la Masse
attention sur le -12V la capa sera inversée le + sera a la masse

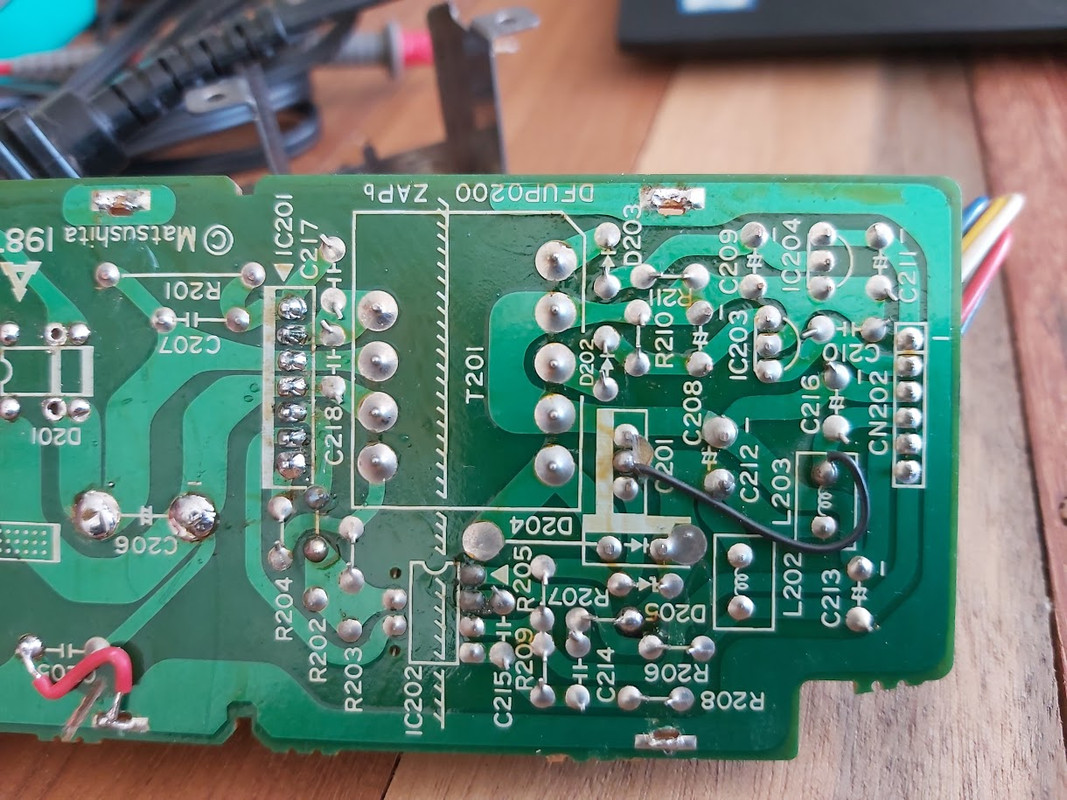

Sur la photo précédente, on voit un défaut, au point de soudure à droite du 2 de C208... Pastille décollée de la piste.
Pas certain que ce soit ça, car ça faisait contact mais c'était aléatoire.
En dessoudant pour y voir plus clair, la pastille a sauté... Comment réparer ???
Pas certain que ce soit ça, car ça faisait contact mais c'était aléatoire.
En dessoudant pour y voir plus clair, la pastille a sauté... Comment réparer ???
pour réparer la pastille tu prends du fil fin
tu dénude au milieu et tu fait une boucle autour de la patte du composant
ensuite tu soude
tu coupe le fil de façon a aller a la pastille suivante sur la piste de chaque coté et tu soude
tu dénude au milieu et tu fait une boucle autour de la patte du composant
ensuite tu soude
tu coupe le fil de façon a aller a la pastille suivante sur la piste de chaque coté et tu soude
Bon, demain je vais essayer d'en faire une propre avec les 2... Je vais repartir de ma première PCB en 220v... Les pistes sont OK...
Je vais essayer de voir où ça merde...
Là j'ai testé avec un multimètre sur mon alim modifiée en 220v :
au rouge +5v, j'ai 1,2v
au jaune +12v, j'ai 5,8v
au blanc -12v, j'ai -6,7v
Je vais essayer de voir où ça merde...
Là j'ai testé avec un multimètre sur mon alim modifiée en 220v :
au rouge +5v, j'ai 1,2v
au jaune +12v, j'ai 5,8v
au blanc -12v, j'ai -6,7v
JIPEMSX :
pour réparer la pastille tu prends du fil fin
tu dénude au milieu et tu fait une boucle autour de la patte du composant
ensuite tu soude
tu coupe le fil de façon a aller a la pastille suivante sur la piste de chaque coté et tu soude
tu dénude au milieu et tu fait une boucle autour de la patte du composant
ensuite tu soude
tu coupe le fil de façon a aller a la pastille suivante sur la piste de chaque coté et tu soude
Ok je vais relire ça tranquillement et je vais tester ça demain. là j'ai tout remballé, Madame veut récupérer la table du salon !
Merci pour ton aide précieuse Jipe, ça m'aide ! Et on va y arriver !!!
