L'atelier [FS-A1F -> 220v] Aidez-moi je deviens dingue
Reprise du message précédent
JIPEMSX :
pour réparer la pastille tu prends du fil fin
tu dénude au milieu et tu fait une boucle autour de la patte du composant
ensuite tu soude
tu coupe le fil de façon a aller a la pastille suivante sur la piste de chaque coté et tu soude
tu dénude au milieu et tu fait une boucle autour de la patte du composant
ensuite tu soude
tu coupe le fil de façon a aller a la pastille suivante sur la piste de chaque coté et tu soude
Ok je vais relire ça tranquillement et je vais tester ça demain. là j'ai tout remballé, Madame veut récupérer la table du salon !
Merci pour ton aide précieuse Jipe, ça m'aide ! Et on va y arriver !!!
Bonjour les amis,
réparation faite ce matin :
Et j'ai mesuré les tensions, les voici :
Alim en 110v (2ème FS-A1F) :
au rouge, +5v = 1,2v
au jaune, +12v = 5,4v
au blanc, -12v = -6,2v
Rappel, sur l'alim modifiée en 220v, retestée hier soir (1er FS-A1F) :
au rouge +5v, j'ai 1,2v
au jaune +12v, j'ai 5,8v
au blanc -12v, j'ai -6,7v
Et bien à peu de chose près, on remarque que j'ai les mêmes tensions que sur l'alim 1 modifiée en 220v (et sur laquelle j'avais fait un changement de tous les condensateurs) !!!
Etrange non ? On dirait que c'est le même composant qui pète ? Non ?
réparation faite ce matin :
Et j'ai mesuré les tensions, les voici :
Alim en 110v (2ème FS-A1F) :
au rouge, +5v = 1,2v
au jaune, +12v = 5,4v
au blanc, -12v = -6,2v
Rappel, sur l'alim modifiée en 220v, retestée hier soir (1er FS-A1F) :
au rouge +5v, j'ai 1,2v
au jaune +12v, j'ai 5,8v
au blanc -12v, j'ai -6,7v
Et bien à peu de chose près, on remarque que j'ai les mêmes tensions que sur l'alim 1 modifiée en 220v (et sur laquelle j'avais fait un changement de tous les condensateurs) !!!
Etrange non ? On dirait que c'est le même composant qui pète ? Non ?
pour la diode D5S4M il faut la dessouder , j'ai trouvé ce tuto
https://www.calhounride.com/geR9VWQ8Q/
https://www.calhounride.com/geR9VWQ8Q/

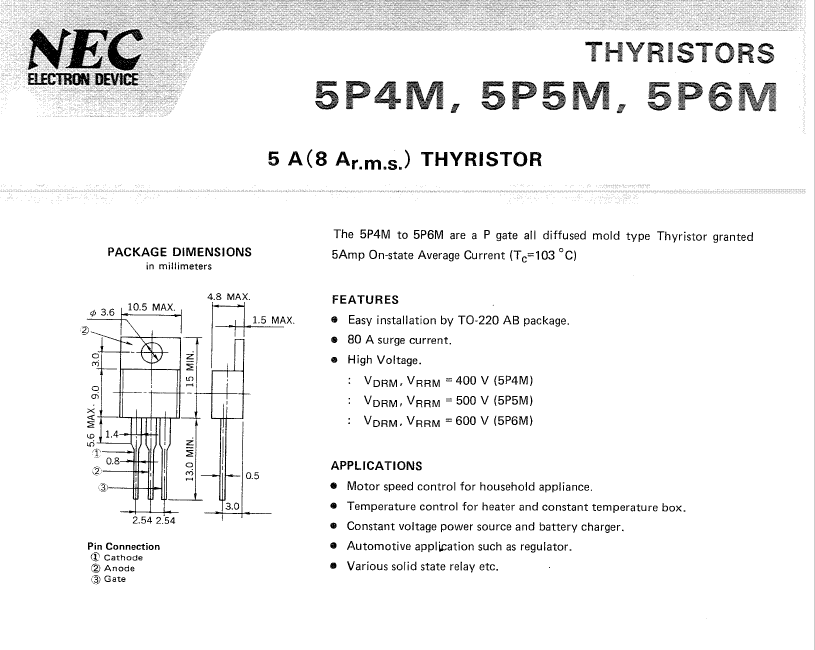

Q201 est un Thyristor d'aprés le data sheet voici pour le tester
https://dessoudeurs-ex.lebonforum.com/t84-tester-les-thyristors-et-les-triacs
https://dessoudeurs-ex.lebonforum.com/t84-tester-les-thyristors-et-les-triacs
Ok je te remercie Jipe.
Apparemment, la diode schottky ne beep pas au test... Elle serait HS...
HS sur les 2 alim, ça peut venir de mon premier FS-A1F qui serait en court circuit et qui grille ce composant de l'alim ? (puisque j'ai passé les 2 alim sur ce MSX)
Faut que je trouve des D5S4M pour les changer... Aliexpress, avec les délais, à suivre dans 1 moi et demi
Apparemment, la diode schottky ne beep pas au test... Elle serait HS...
HS sur les 2 alim, ça peut venir de mon premier FS-A1F qui serait en court circuit et qui grille ce composant de l'alim ? (puisque j'ai passé les 2 alim sur ce MSX)
Faut que je trouve des D5S4M pour les changer... Aliexpress, avec les délais, à suivre dans 1 moi et demi
