L'atelier [ CASIO ] RAM extension 32Ko Que faut il pour réaliser une extension 64k pour les CASIO MX/AX...
Reprise du message précédent
@Fabf : Pour la broche que je n'avais pas essayer, c'est bien le SOUNDIN
J'ai modifié le brochage du connecteur que j'ai posté ici : http://www.msxvillage.fr/forum/topic.php?id=3248&pt=1#m74772
metalgear2:
Hâte de voir ou tu vas le sortir
Je ferrais suivre un p'tit tuto pour rajouter le SLOT2 sur le port d'extension arrière.
Hâte de voir ou tu vas le sortir
A mon avis, le plus simple, c'est de déconnecter le +5V qui arrive a côté du CS1 et de souder le SLOT2 à la place. De toute façon, y'a un autre +5V de l'autre côté
A part le KB-10, est-ce que quelqu'un aurait une liste des périphéries que l'on peut mettre sur le port arriéré du MX101
Super metalgear2
Si demain j'ai le temps, j'ouvre le KB-10 que j'ai (à moins que ca soit un KB-7)
Si on pouvait ne pas avoir à faire de soudure sur le MSXengine ca serait pas mal
Un japonais c'est amuser à upgrader son MX-10 avec KB-10
Et pour ceux qui ne connaitrais pas voici le SELECTOR 6 avec une carte mère Casio
Si demain j'ai le temps, j'ouvre le KB-10 que j'ai (à moins que ca soit un KB-7)
Si on pouvait ne pas avoir à faire de soudure sur le MSXengine ca serait pas mal
Un japonais c'est amuser à upgrader son MX-10 avec KB-10
Et pour ceux qui ne connaitrais pas voici le SELECTOR 6 avec une carte mère Casio
Quel est la différence entre le KB-7 et le KB-10 ?
Malheureusement, si tu veux mettre une cartouche d'extension 32K ou 64K directement sur le port arrière, tu sera obligé de rapporter le SLOT2 sur le connecteur.
Maintenant, si tu veux éviter de toucher au MSXEngine, la seul solution est celle de Fabf. C'est a dire récréer des SLOT a partir des signaux existant sur le port arrière. Mais là, c'est une autre histoire et ça sera a coup sur, une usine a gaz. Tu n'as qu'a voir le boitier du KB-10.
C'est une très bonne idée d'ouvrir le KB-10, je suis très curieux de voir l'intérieur
Pour le SELECTOR 6, ce n'est pas une carte de MX10 ou MX101 mais celle d'un PV16, le connecteur arrière est différent. Voir photo ici : http://www.msxvillage.fr/forum/topic.php?id=3129&pt=1#m72351 Edité par metalgear2 Le 04/03/2017 à 02h15
Malheureusement, si tu veux mettre une cartouche d'extension 32K ou 64K directement sur le port arrière, tu sera obligé de rapporter le SLOT2 sur le connecteur.
Maintenant, si tu veux éviter de toucher au MSXEngine, la seul solution est celle de Fabf. C'est a dire récréer des SLOT a partir des signaux existant sur le port arrière. Mais là, c'est une autre histoire et ça sera a coup sur, une usine a gaz. Tu n'as qu'a voir le boitier du KB-10.
C'est une très bonne idée d'ouvrir le KB-10, je suis très curieux de voir l'intérieur
Pour le SELECTOR 6, ce n'est pas une carte de MX10 ou MX101 mais celle d'un PV16, le connecteur arrière est différent. Voir photo ici : http://www.msxvillage.fr/forum/topic.php?id=3129&pt=1#m72351 Edité par metalgear2 Le 04/03/2017 à 02h15
metalgear2 :
Quel est la différence entre le KB-7 et le KB-10 ?
J'ai trouvé ...
Le KB-7 est pour le PV7 / PV16
LE KB-10 est pour le MX10 / MX101
La gamme MX à le slot d'extension à l'arrière alors que la gamme PV à le slot d'extension en dessous. Edité par metalgear2 Le 04/03/2017 à 01h05
Fabf:
Le clavier est totalement HS ?
Les feuille plastiques avec les pistes n'est plus conductrices ?
Mes essais sont fiables, rapides à mettre en oeuvre et surtout sans modif interne de la machine.
Dommage le clavier de mon MX101 est HS.
Dommage le clavier de mon MX101 est HS.
Le clavier est totalement HS ?
Les feuille plastiques avec les pistes n'est plus conductrices ?
Voilà un p'tit tuto pour rajouter le SLOT2 sur le port arrière d'un MX10 / MX101
Superbe metalgear2
L'idéal serait de faire un adaptateur extension->cartouche ca permettrais d'utiliser n'importe quelle cartouche sur ce port avec ta modification
Entre temps je suis allé faire un tour dans ma batcave et j'ai ressorti un BK-7, pas eu le temps de fouiller pour chercher le BK-10

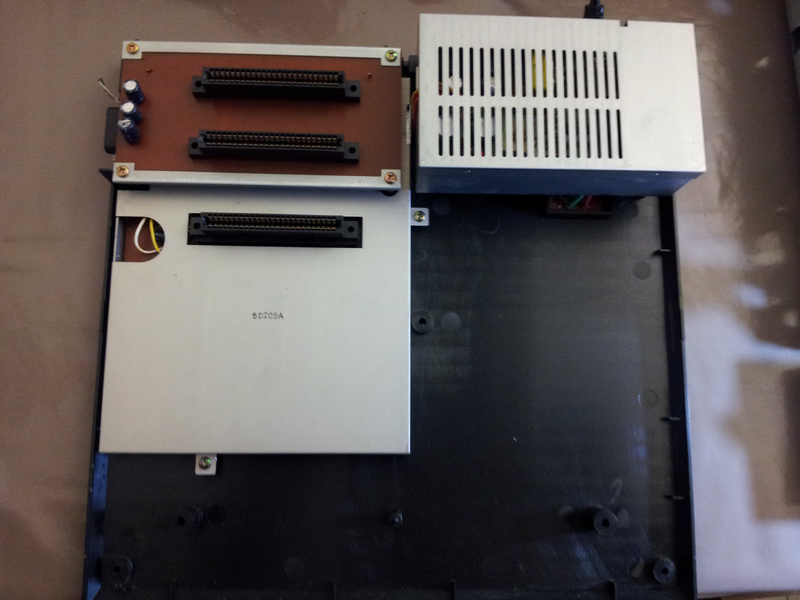

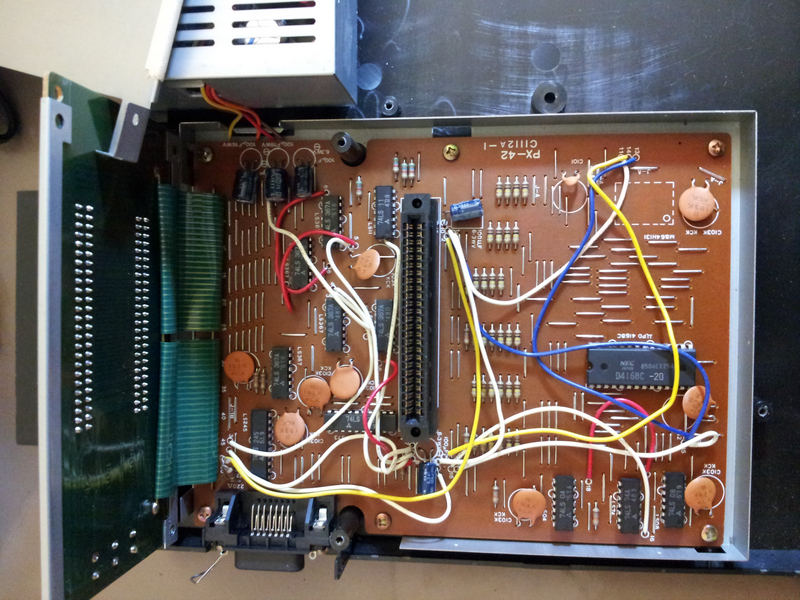

Donc voici les photos de l'intérieur du BK-7 (pour les PV) :
par contre du coup le pinout des PV est différents des MX mais il va falloir la aussi le trouver ...
EDIT: j'ai une idée faire une extension 2 en 1 : RAM et adaptateur cartouche (avec un interrupteur pour sélectionner)
Edité par
6502man
Le 04/03/2017 à 20h43
L'idéal serait de faire un adaptateur extension->cartouche ca permettrais d'utiliser n'importe quelle cartouche sur ce port avec ta modification
Entre temps je suis allé faire un tour dans ma batcave et j'ai ressorti un BK-7, pas eu le temps de fouiller pour chercher le BK-10
Donc voici les photos de l'intérieur du BK-7 (pour les PV) :
par contre du coup le pinout des PV est différents des MX mais il va falloir la aussi le trouver ...
EDIT: j'ai une idée faire une extension 2 en 1 : RAM et adaptateur cartouche (avec un interrupteur pour sélectionner)
Edité par
6502man
Le 04/03/2017 à 20h43
Citation:
Je suis dessus justement, adaptateur femelle/femelle.
Le seul truc qu'il faut faire gaffe, faut pas se gourer dans le signaux a cause du décalage
Citation:
Y'a aussi un autre problème, le connecteur d'extension est dessous, ça va être dificile de mettre une cartouche
L'idéal serait de faire un adaptateur extension->cartouche ca permettrais d'utiliser n'importe quelle cartouche sur ce port avec ta modification
Je suis dessus justement, adaptateur femelle/femelle.
Le seul truc qu'il faut faire gaffe, faut pas se gourer dans le signaux a cause du décalage
Citation:
par contre du coup le pinout des PV est différents des MX mais il va falloir la aussi le trouver ...
Y'a aussi un autre problème, le connecteur d'extension est dessous, ça va être dificile de mettre une cartouche
Citation:
C'est ce que je me disait faut faire très attention entre l'orientation du slot et le décalage des pins
Comme je disait précédemment un combo adaptateur et 64K sélectionnable puisque l'on ne peut pas avoir les temps en même temps sauf à complexifier le montage !
Un peu comme ca :
Je suis dessus justement, adaptateur femelle/femelle.
Le seul truc qu'il faut faire gaffe, faut pas se gourer dans le signaux a cause du décalage
Le seul truc qu'il faut faire gaffe, faut pas se gourer dans le signaux a cause du décalage
C'est ce que je me disait faut faire très attention entre l'orientation du slot et le décalage des pins
Comme je disait précédemment un combo adaptateur et 64K sélectionnable puisque l'on ne peut pas avoir les temps en même temps sauf à complexifier le montage !
Un peu comme ca :
Je comprend pas bien ce que tu veux faire
Autant rajouter un expander pour avoir 3 slots supplémentaire sur ton PCB est virer l'inter.
Autant rajouter un expander pour avoir 3 slots supplémentaire sur ton PCB est virer l'inter.
Je me suis mal exprimé
Ce que je voulais dires c'est que sur la carte adaptatrice intégré la RAM 64Ko, mais pour faire simple j'avais pensais à utiliser un interrupteur pour activer soit le port cartouche soit les 64K de RAM, bien entendu utiliser l'inter machine éteinte
MX10/101
|
|
INTER-------- 64K
|
|--------Cartouche
un Expander c'est assez complexe à intégrer ?
Ce que je voulais dires c'est que sur la carte adaptatrice intégré la RAM 64Ko, mais pour faire simple j'avais pensais à utiliser un interrupteur pour activer soit le port cartouche soit les 64K de RAM, bien entendu utiliser l'inter machine éteinte
MX10/101
|
|
INTER-------- 64K
|
|--------Cartouche
un Expander c'est assez complexe à intégrer ?
