L'atelier MSX CASIO PV-7 & PV-16 et CANON V8 Problèmes d'affichage
Salut, les gars,
J'ai ressorti 2 MSX CASIO.
1 PV-7 et 1 pV-16 les 2 ont un problème d'affichage, c'est à dires que l'on peut lire une partie des caractères comme si les caractères étaient coupés dans le sens de la hauteur
Les couleurs par contre on l'air correctes.
Avec une cartouche hyper olympic on devine les graphismes même problèmes qu'avec les caractères et les couleurs ont aussi l'air d'être correctes.
Je pense à un problème de VRAM, mais je ne m'y connais pas assez pour en être sur
Est ce que vous aurez d'autres pistes à explorer ?
Et est ce que c'est facilement réparable ?
Merci d'avance pour votre aide. Edité par 6502man Le 16/09/2016 à 16h43
J'ai ressorti 2 MSX CASIO.
1 PV-7 et 1 pV-16 les 2 ont un problème d'affichage, c'est à dires que l'on peut lire une partie des caractères comme si les caractères étaient coupés dans le sens de la hauteur
Les couleurs par contre on l'air correctes.
Avec une cartouche hyper olympic on devine les graphismes même problèmes qu'avec les caractères et les couleurs ont aussi l'air d'être correctes.
Je pense à un problème de VRAM, mais je ne m'y connais pas assez pour en être sur
Est ce que vous aurez d'autres pistes à explorer ?
Et est ce que c'est facilement réparable ?
Merci d'avance pour votre aide. Edité par 6502man Le 16/09/2016 à 16h43
Bonsoir,
Tu aurais une photo de l'affichage.
C'est quand même bizarre et vraiment pas de chance que la panne soit identique sur le PV7 et PV16.
Tu peux aussi comparer par rapport a un autre MSX qui a de la 4116.
Tu aurais une photo de l'affichage.
C'est quand même bizarre et vraiment pas de chance que la panne soit identique sur le PV7 et PV16.
Tu peux aussi comparer par rapport a un autre MSX qui a de la 4116.
Citation :
J'ai un autre PV-7 qui lui fonctionne très bien sur la même TV
Tu peux déjà voir si tu as la même forme de signaux avec celui qui est en panne.
Par contre, j'ai vu que la PCB est en bakélite, tu as fait une vérif complète au niveau des soudures.
A cette époque, la bakélite était moins couteuse et plus fragile que de l'époxy.
Ta PCB ressemble a celle là : https://www.msx.org/wiki/Casio_PV-7
Pour l'instant je ne l'ai pas démonté juste testé
Je suis presque sur que c'est la VRAM, mais vu qu'il y a 2 chip j'aurais bien aimer trouver lequel est HS avant de tout désouder, vu mon niveau d’habileté pour dessouder sur des cartes mères
Il faut aussi que je trouve des VRAM ...
Je suis presque sur que c'est la VRAM, mais vu qu'il y a 2 chip j'aurais bien aimer trouver lequel est HS avant de tout désouder, vu mon niveau d’habileté pour dessouder sur des cartes mères
Il faut aussi que je trouve des VRAM ...
Facile à trouver et pas trop cher.
15ns (les mêmes que celles du Casio) :
http://www.ebay.com/itm/1x-TI-TMS4416-15NL-16K-X-4-Page-Mode-Dynamic-Ram-150-ns-PDIP18-/262577783560
12ns (un peu plus rapides mais ça devrait fonctionner) :
http://www.ebay.com/itm/1pc-TMS4416-12NL-DRAM-Fast-Page-Mode-16kX4-DIP18-TI-FSH-/121633504916
15ns (les mêmes que celles du Casio) :
http://www.ebay.com/itm/1x-TI-TMS4416-15NL-16K-X-4-Page-Mode-Dynamic-Ram-150-ns-PDIP18-/262577783560
12ns (un peu plus rapides mais ça devrait fonctionner) :
http://www.ebay.com/itm/1pc-TMS4416-12NL-DRAM-Fast-Page-Mode-16kX4-DIP18-TI-FSH-/121633504916
Si j'arrive à déssouder facilement je change directement les 2 en mettant aussi des supports
j'ai commandé 10 TMS-4116 pour 24$
Ca peut toujours servir ces bêtes la, et pas que dans les MSX
Voici les photos comme promis:
Le PV-16 ou l'on voit bien qu'un bit est toujours à 0 :
La carte mère :
Le PV-7 le problème est presque identique :
la carte mère :
j'ai commandé 10 TMS-4116 pour 24$
Ca peut toujours servir ces bêtes la, et pas que dans les MSX
Voici les photos comme promis:

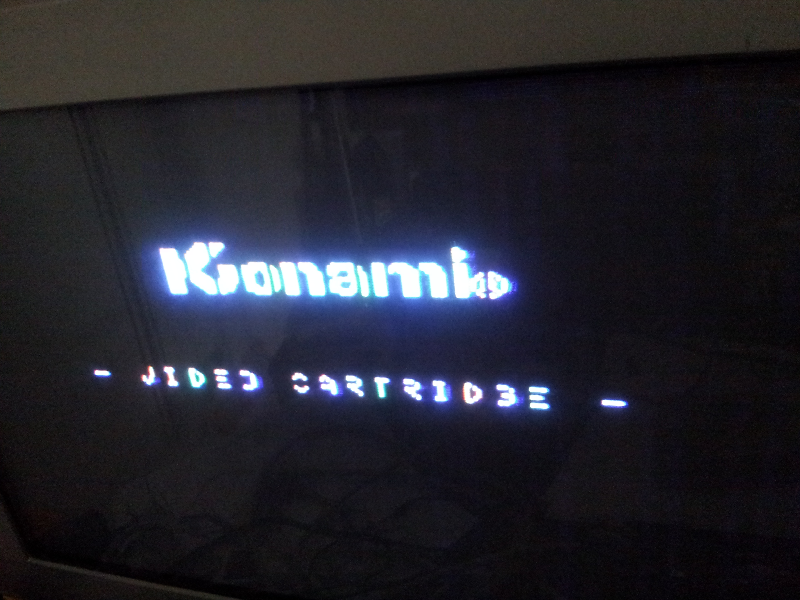

Le PV-16 ou l'on voit bien qu'un bit est toujours à 0 :

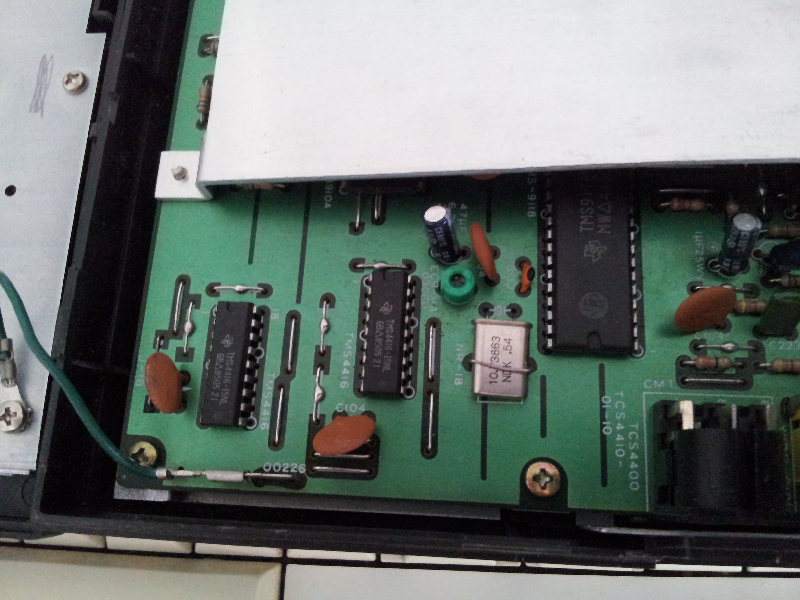

La carte mère :
Le PV-7 le problème est presque identique :
la carte mère :
J'ai trouvé un site d'un Japonais qui à modifié un PV-7 pour avoir 16Ko en changeant simplement la puce SRAM
https://sions-papa.blogspot.fr/2014/08/msx-pv-7pv-161984198x.html
Edité par
6502man
Le 01/09/2016 à 17h46
https://sions-papa.blogspot.fr/2014/08/msx-pv-7pv-161984198x.html
Edité par
6502man
Le 01/09/2016 à 17h46
Bonjour,
A mon avis, j'suis du même avis que Jipe, y'a un problème sur le VDP ou la VRAM.
Je commencerais par le plus facile ... la VRAM
A mon avis, j'suis du même avis que Jipe, y'a un problème sur le VDP ou la VRAM.
Je commencerais par le plus facile ... la VRAM
