Reprise du message précédent

Oui c'est ce que je ferais une fois les VRAM reçus ...

Mince, j'avais pas fait gaffe que c'était des 4416. J'en avait un stock du CX5M quand je l'ai upgrader en 256K

Si tu veux pas attendre, dit le moi, je t'en envoi, je dois encore avoir ton adresse.





+1

C'est largement suffisant, je dirais même que c'est le top pour dessouder les RAM



Un conseil, avant de dessouder, refait toutes les soudures des RAM avec de l'étain neuf. Ca sera plus facile a aspirer avec la pompe.

et avant de tout dessouder refait les soudures du VDP et des VRAM , on ne sait jamais si il y a une soudure séche !!!!

Alors aujourd'hui, malgré la chaleur j'ai ressorti le fer à souder

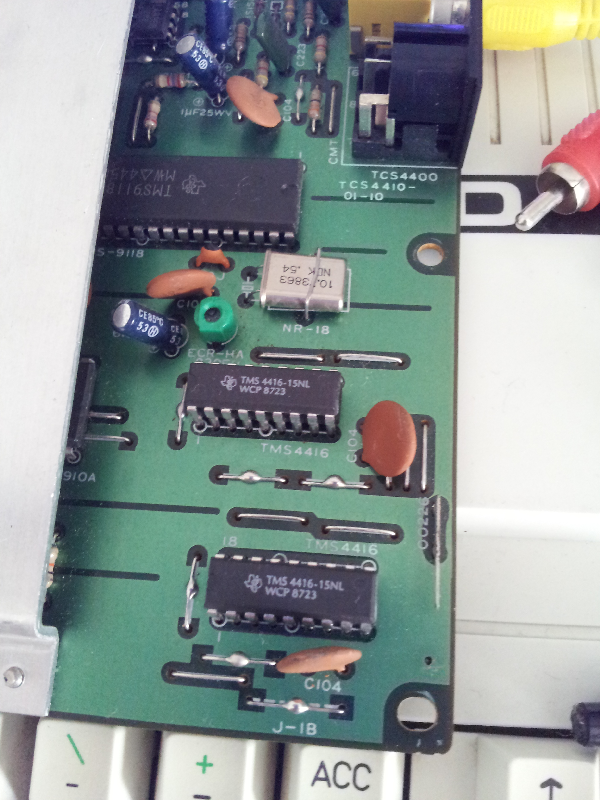

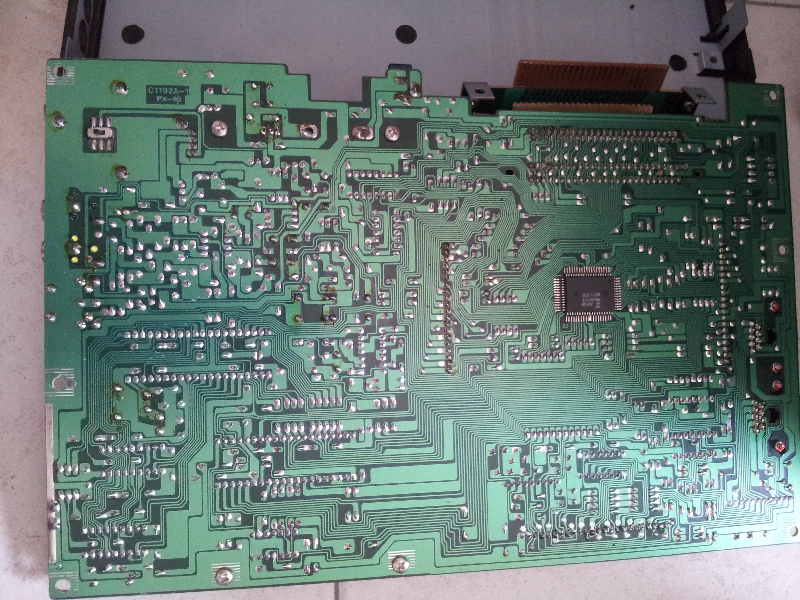

Et j'ai commencé par le PV-16, j'ai refait les soudures des 2 VRAM, mais résultat idem



Pour identifier le chip éventuellement HS, j'ai pluggé 2 nouvelles RAM sur les anciennes, oui je sais les électroniciens vont me dires que ca ne marche pas toujours et qu'il ne faut pas s'y fier

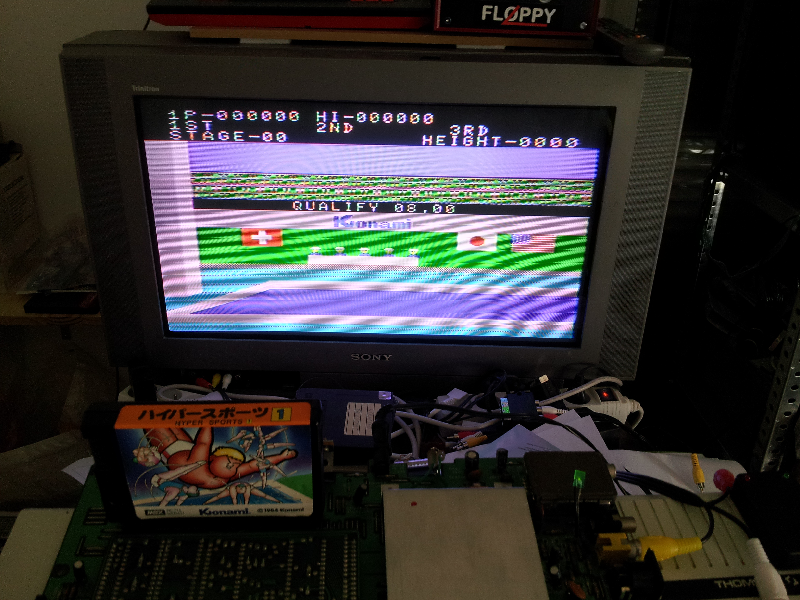

Résultat l'affichage est impecc


Je retire une des deux RAM au hasard

L'affichage est toujours bon, donc je n'ai qu'une RAM à changer

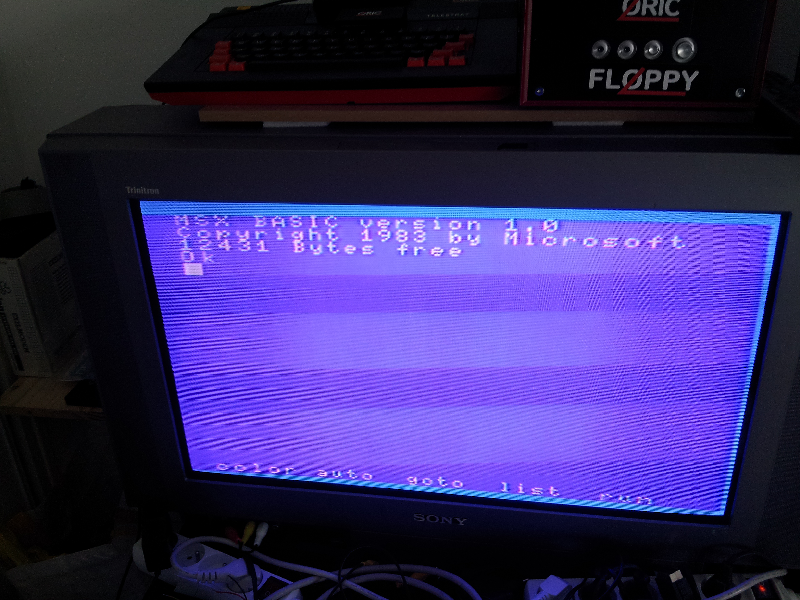

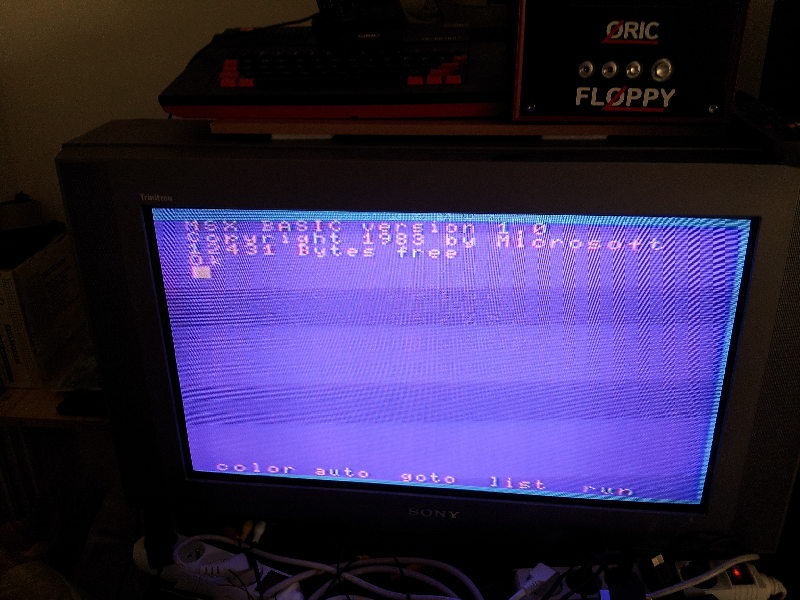

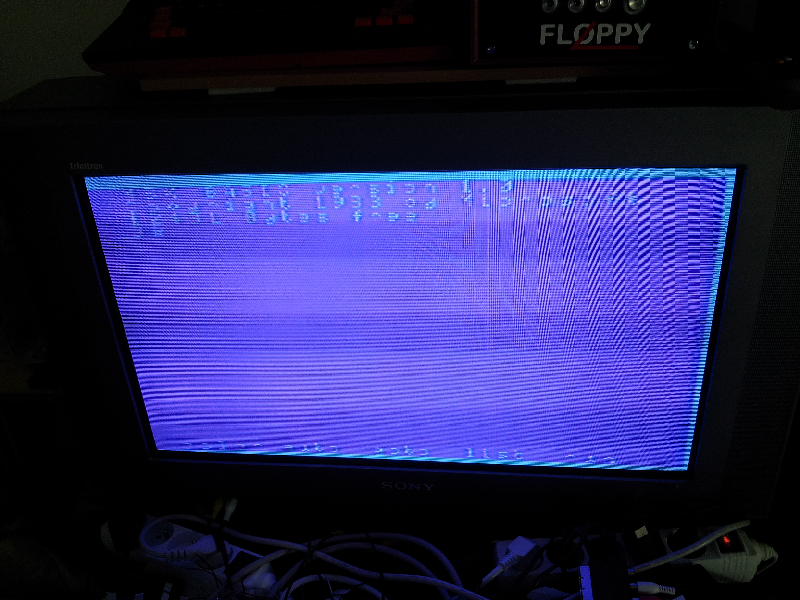

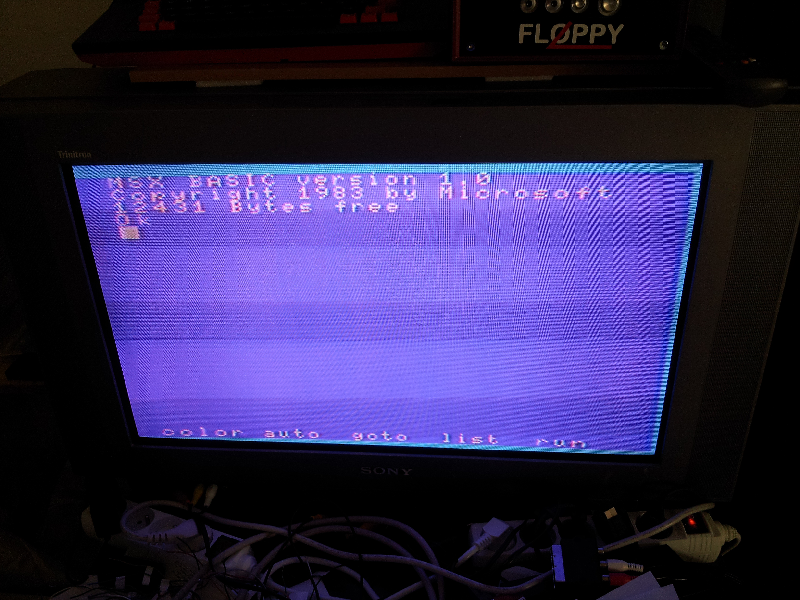

Je retire l'autre RAM et l'affichage redevient avec des artefact, donc je suis sur la bonne piste

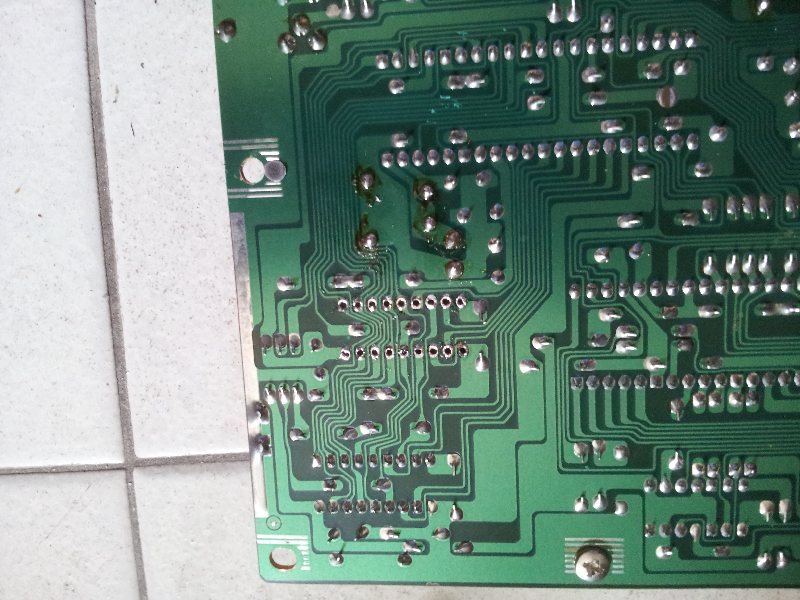

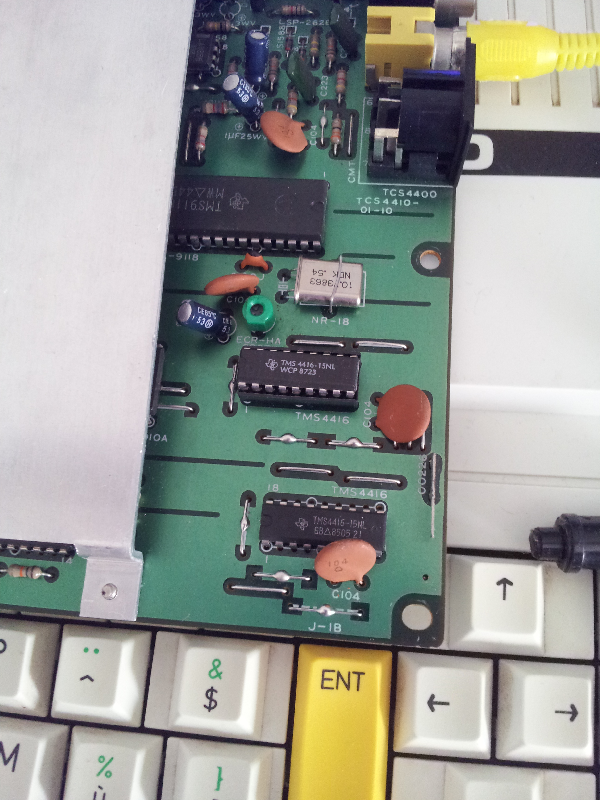

Dessoudage de la RAM fautive, mise en place d'un support et tests ca fonctionne ne mode texte et BITMAP

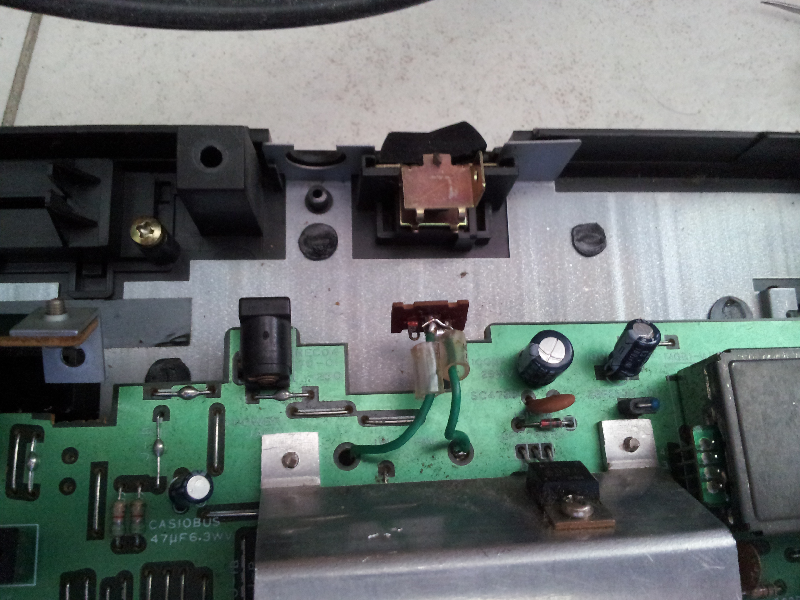

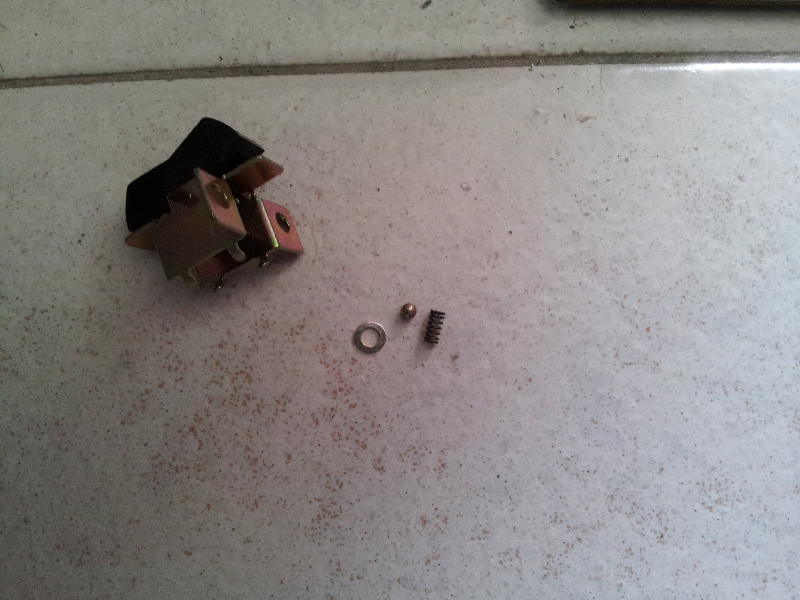

par contre en démontant la carte mère le connecteur du bouton power c'est cassé ( j'ai glissé chef )



Je ne vois pas de référence pour en commander un, avez vous une idée ou une piste ???


Après remontage complet je m'attendais à ce que le clavier ne fonctionne pas correctement, car la nappe du clavier me paraissait pas en bon état, mais tout fonctionne impec

Voila, pour vous qui est des experts du fer à souder et de l'électronique ca vous parait simple, mais pour moi rien que d'avoir réussi à déssouder sans tout massacrer et ressouder correctement, c'est un exploit

Ca me fait un PV16 idéal comme cobaye pour des tests sur MSX

Edité par 6502man Le 13/09/2016 à 16h11

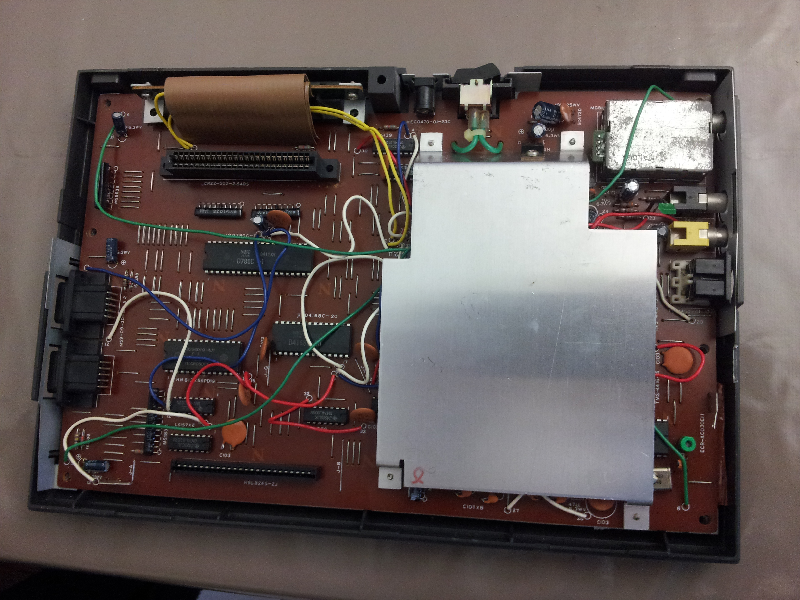

Aujourd'hui j'ai attaqué le PV-7, test de la même manière le chip VRAM HS en pluggant le neuf, une fois le chip identifié, dessoudage mise en place du support et test, ca fonctionne impeccablement.




Mais evidement c'était trop beau

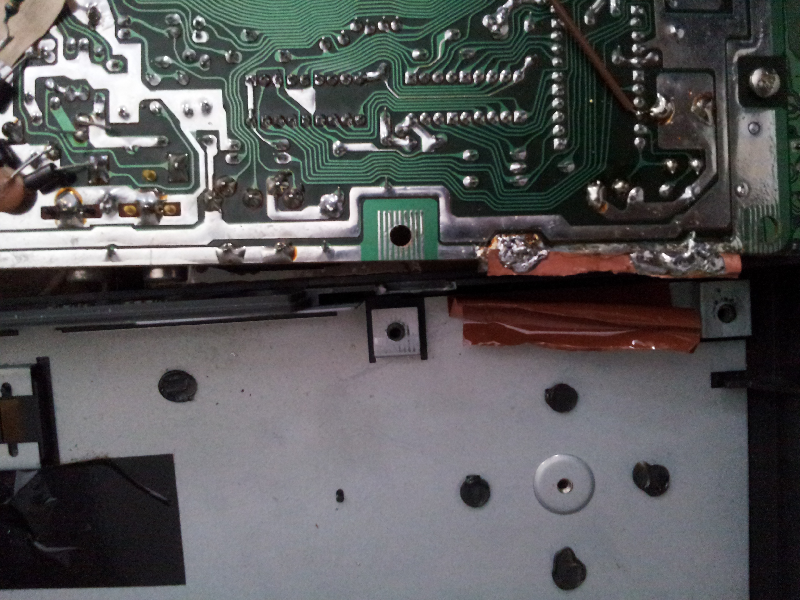

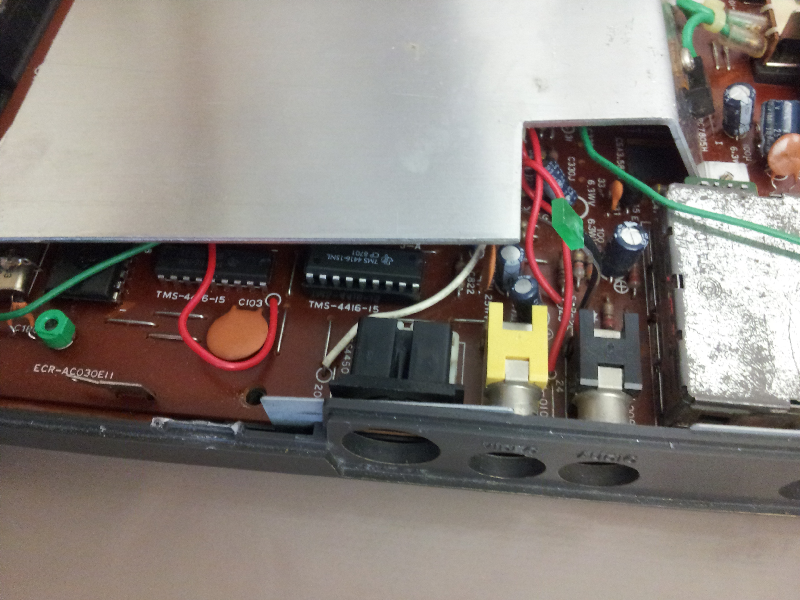

Lors du remontage le film en cuivre qui relie la carte mère à la partie inférieure (métalique) de la coque à cédé
pendant 1/2 heure j'ai essayé de ressoudé le film mais ca ne tiens pas
Du coup j'ai decidé de ne pas connecter le film à la carte mère, mais est ce vitale pour la machine ???

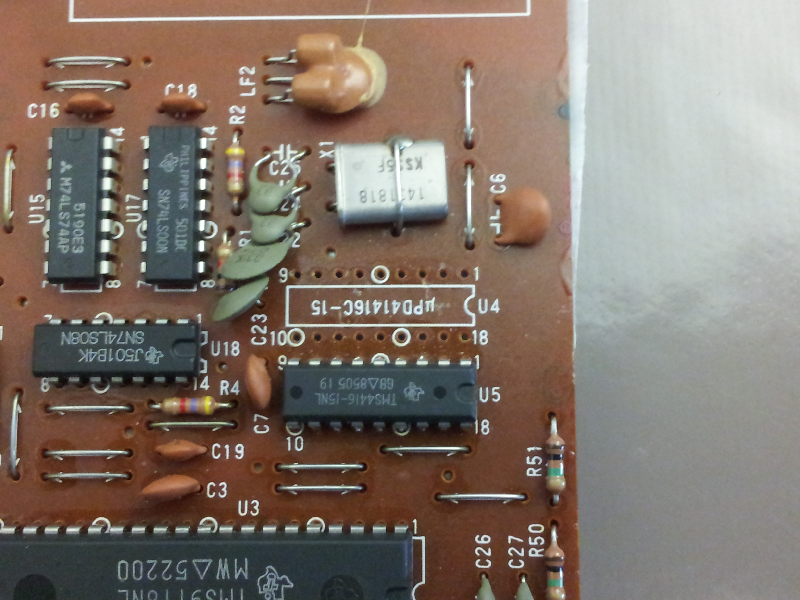

Du coup sur ma lancé j'ai ressorti le Canon V8 qui attendait d'être réparé, comme il avait aussi un problème de VRAM...

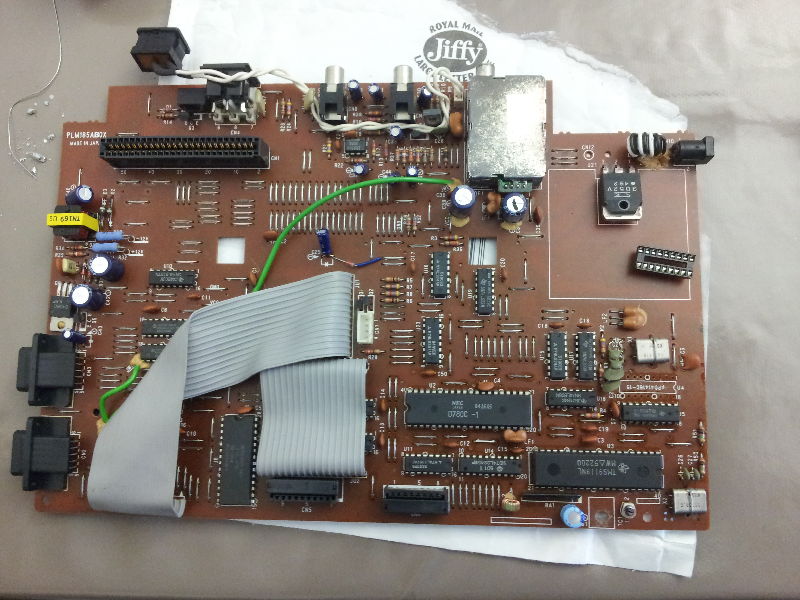

Test pour identifier le chip VRAM concerné, bingo ca fonctionne, dessoudage mise en place d'un support et remontage ca fonctionne impeccablement
J'ai rien cassé cette fois ci




Voila sujet résolu

Sinon pose juste un fil assez gros entre les deux parties ca fera le job pareil
Il faut bien gratter et bien chauffer pour que l'étain tienne.

Oui mais en même temps j'ai eu la chance que ce ne soit que les VRAM, car si ca avait était le msx engine adieu les MSX









Merci.

D'ailleurs je me suis moi même impressionné d'avoir réussi à dessouder, et surtout d'avoir réussi à souder les support sans trop de difficulté, pour des sourdures assez rapprochés





En faite c'est carrément en dessous de la carte mère, donc pas en relation avec le clavier, mais plus comme le dit Jipe pour faire blindage de la coque inférieur.



@Fabf: j'avais pensais aussi à mettre un fil pour faire la liaison



Finalement je ne vais pas perdre du temps à refaire la soudure, ca resteras comme ca, vu que ca fonctionne bien et je ne vais pas l'utiliser en permanence, de toute facon la ou je bricole mes machines il n'y pas de risque de perturber d'autres appareils





Merci a plus
