L'atelier Proto d'un lecteur de carte SD
Reprise du message précédent
C'est envoyé en MP dans ta boite
signal RESET à câbler sur broche 52 du EPM7128.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
metalgear2 :
Merci Jipe, ça me rassure que je suis pas le seul a être bloqué a ce niveau.
C'est peut-être pour ça que Erikie utilise un AT29F040
Jipe :
tu arrives aux mêmes conclusions que moi :
l'ordre des pages dans le mapper n'est pas initialisé lors d'un démarrage a froid
le logiciel "range" les pages dans l'ordre avec des commandes du genre 32 00 50 LD (5000),A
seul le mapper du type Zemina KONAMI démarre proprement !!
l'ordre des pages dans le mapper n'est pas initialisé lors d'un démarrage a froid
le logiciel "range" les pages dans l'ordre avec des commandes du genre 32 00 50 LD (5000),A
seul le mapper du type Zemina KONAMI démarre proprement !!
Merci Jipe, ça me rassure que je suis pas le seul a être bloqué a ce niveau.
C'est peut-être pour ça que Erikie utilise un AT29F040
Non, le problème vient des 74670, je l'avait déjà signalé l'an dernier quand Eric à commencé sont projet de cartouche MegaROM (qui devait être universel au départ...sans utilisation de LZ93...)
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
z80 :
C'est envoyé en MP dans ta boite
signal RESET à câbler sur broche 52 du EPM7128.
signal RESET à câbler sur broche 52 du EPM7128.
Merci, je fais le test en fin de journée car là, obliger de bricoler à la maison, sinon ça va ronfler dans les chaumiéres .....
Je viens de faire l'essai avec le fichier POF et à l'allumage du MSX, écran noir
Tu l'as cablé comment le RESET ?
Tu l'as cablé comment le RESET ?

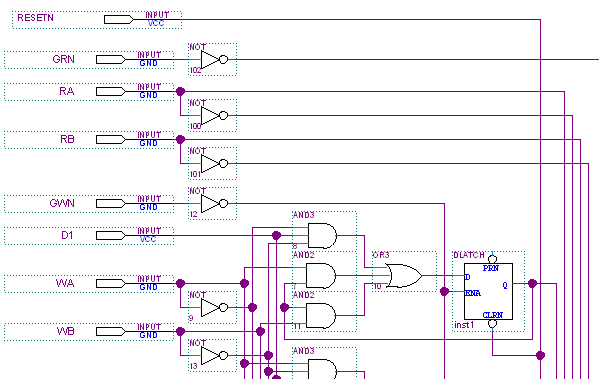

nouvelle version avec utilisation du global CLEAR en broche 1 pour le /RESET
Pour la version de hier, tu as bien vérifier que le /RESET était sur la broche 52?
Parce que au pire ça n'aurait rien du changer au niveau du comportement de ton montage, je n'ai rien changé à ton schéma, j'ai juste ajouté un signal /RESET et relié celui-ci au /CLEAR des 74670
Edité par
z80
Le 13/08/2014 à 07h50
Pour la version de hier, tu as bien vérifier que le /RESET était sur la broche 52?
Parce que au pire ça n'aurait rien du changer au niveau du comportement de ton montage, je n'ai rien changé à ton schéma, j'ai juste ajouté un signal /RESET et relié celui-ci au /CLEAR des 74670
Edité par
z80
Le 13/08/2014 à 07h50
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Tout cela me rappelle la conclusion du topic : L'atelier // Cartouche SRAM mapper SCC (CPLD) sans SCC avec SCC externe
http://www.msxvillage.fr/forum/topic.php?id=1970&pt=1
http://www.msxvillage.fr/forum/topic.php?id=1970&pt=1
Fabf :
J'ai réglé mon problème de hard reset.
Il suffit de mettre un contacteur entre le /RESET et la masse
Il suffit de mettre un contacteur entre le /RESET et la masse
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
Bonsoir,
Jipe, j'aurais bessoin de tes lumiéres SVP
On est d'accord que lorsque je programme la 29F040 avec SCCFLASH + Nemesis 2, si je fais un RESET, le jeu se lance a chaque fois. Par contre, si je j'éteinds le MSX par l'inter, il ne démarre pas.
D'aprés ce que j'ai compris, c'est parque les banks sont dans le déssordre, non ?
Ma question
Est-ce que je peux voir si la 29F040 est bien programmer avec SHEM.COM, car en faite, on sait pas si la 29F040 garde bien le programme de Nemesis 2 au rallumage du MSX ?
J'ai essayer de suivre un peu tes explications ici http://www.msxvillage.fr/forum/topic.php?id=1001&pt=6#m19439 , mais dur dur !!!!!
....
Jipe, j'aurais bessoin de tes lumiéres SVP
On est d'accord que lorsque je programme la 29F040 avec SCCFLASH + Nemesis 2, si je fais un RESET, le jeu se lance a chaque fois. Par contre, si je j'éteinds le MSX par l'inter, il ne démarre pas.
D'aprés ce que j'ai compris, c'est parque les banks sont dans le déssordre, non ?
Ma question
Est-ce que je peux voir si la 29F040 est bien programmer avec SHEM.COM, car en faite, on sait pas si la 29F040 garde bien le programme de Nemesis 2 au rallumage du MSX ?
J'ai essayer de suivre un peu tes explications ici http://www.msxvillage.fr/forum/topic.php?id=1001&pt=6#m19439 , mais dur dur !!!!!
....
tu peux lancer shem avec ta carte dans le slot 1
tu fait CTRL Y et dans target tu met 01 01 01
tu fait CTRL A et dans Address tu met 4000 releve les 8 premiers octets
tu fait CTRL A et dans adress tu met 5000
tu écrit 00 dans 5000
tu fait CTRL A et dans Address tu met 4000 les octets ont changés et tu doit avoir 41 42 suivi de l'adresse de start
tu fait CTRL Y et dans target tu met 01 01 01
tu fait CTRL A et dans Address tu met 4000 releve les 8 premiers octets
tu fait CTRL A et dans adress tu met 5000
tu écrit 00 dans 5000
tu fait CTRL A et dans Address tu met 4000 les octets ont changés et tu doit avoir 41 42 suivi de l'adresse de start
Résultats des courses :
J'ai comparé avec une FlashROMSCC et la FlashROM en question
FlashROMSCC :
FlashROM de la SD :
Apparement la FlashROM ne garde pas le programme au rallumage du MSX ou ne se programme pas du tout.
Alors si la FlashROM ne se programme pas du tout, ou la ROM (Nemesis 2 par exemple) est elle placée à la programmation, pas en mémoire quand même ?????
.... Edité par metalgear2 Le 13/08/2014 à 19h11
J'ai comparé avec une FlashROMSCC et la FlashROM en question
FlashROMSCC :
FlashROM de la SD :
Apparement la FlashROM ne garde pas le programme au rallumage du MSX ou ne se programme pas du tout.
Alors si la FlashROM ne se programme pas du tout, ou la ROM (Nemesis 2 par exemple) est elle placée à la programmation, pas en mémoire quand même ?????
.... Edité par metalgear2 Le 13/08/2014 à 19h11
metalgear2 :
...Est-ce que je peux voir si la 29F040 est bien programmer avec SHEM.COM, car en faite, on sait pas si la 29F040 garde bien le programme de Nemesis 2 au rallumage du MSX ?
A moins d'avoir effacé le contenu de la flashrom avant la mise hors-tension, il n'y a aucune raison que le contenu de ta flashrom soit vierge/corrompu au redémarrage.
(tu dois pouvoir d'ailleurs dumper son contenu avec le matériel adéquat)
Après avoir "chargé" la flashrom puis avoir éteint le MSX,
si tu remets la machine sous tension et que tu effectues ensuite un reset,
que se passe-t-il ?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
SveN :
A moins d'avoir effacé le contenu de la flashrom avant la mise hors-tension, il n'y a aucune raison que le contenu de ta flashrom soit vierge/corrompu au redémarrage.
(tu dois pouvoir d'ailleurs dumper son contenu avec le matériel adéquat)
Après avoir "chargé" la flashrom puis avoir éteint le MSX,
si tu remets la machine sous tension et que tu effectues ensuite un reset,
que se passe-t-il ?
metalgear2 :
...Est-ce que je peux voir si la 29F040 est bien programmer avec SHEM.COM, car en faite, on sait pas si la 29F040 garde bien le programme de Nemesis 2 au rallumage du MSX ?
A moins d'avoir effacé le contenu de la flashrom avant la mise hors-tension, il n'y a aucune raison que le contenu de ta flashrom soit vierge/corrompu au redémarrage.
(tu dois pouvoir d'ailleurs dumper son contenu avec le matériel adéquat)
Après avoir "chargé" la flashrom puis avoir éteint le MSX,
si tu remets la machine sous tension et que tu effectues ensuite un reset,
que se passe-t-il ?
Bin, étant donner que la FlashROM est vide, il me rend la main.
metalgear2 :
Résultats des courses :...
Apparemment la FlashROM ne garde pas le programme au rallumage du MSX ou ne se programme pas du tout.
Alors si la FlashROM ne se programme pas du tout, ou la ROM (Nemesis 2 par exemple) est elle placée à la programmation, pas en mémoire quand même ?????
Apparemment la FlashROM ne garde pas le programme au rallumage du MSX ou ne se programme pas du tout.
Alors si la FlashROM ne se programme pas du tout, ou la ROM (Nemesis 2 par exemple) est elle placée à la programmation, pas en mémoire quand même ?????
As-tu tenu effectué tes tests en tenant compte des remarques de Z80 et de Jipe concenant l'initialisation "maquante" du mapper à base de 74670?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
SveN :
As-tu tenu effectué tes tests en tenant compte des remarques de Z80 et de Jipe concenant l'initialisation "maquante" du mapper à base de 74670?
Oui, tout a fait, mais même si les pages sont mélangées dans la FlashROM, je devrais trouver des octets différents quelque part.
Là, j'ai parcouru toute la 29F040 et tout est a FF FF FF .......
Sur la photo, j'ai pris l'adresse 4000 pour voir la différence.
