L'atelier Fabriquer une interface disquette projet
Reprise du message précédent
C'est beau
par contre je n'avais pas fait attention que tu avais remplacé l'eprom par une eeprom
alors ma question : mon graveur d'eprom de fait pas les am29f0xx. Est possible de passer par msx comme une flashrom ?
tu utilise quel graveur Metalgear2 ?
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
SweN
un bon palliatif quand on posséde un disque dur , une cartouche IDE CF , un SCSI ou autre support de masse : SRI.COM de sofarun
on peut lire et écrire dans une image de disque et travailler en basic si on utilise l'option /W
Citation :
Je n'utilise malheureusement jamais les FDD
un bon palliatif quand on posséde un disque dur , une cartouche IDE CF , un SCSI ou autre support de masse : SRI.COM de sofarun
on peut lire et écrire dans une image de disque et travailler en basic si on utilise l'option /W
Bonjour,

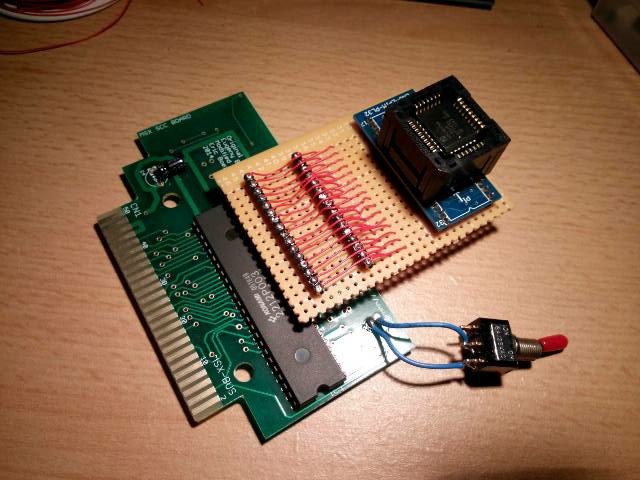

J'utilise un TOP2011 comme programmateur avec un adaptateur que j'ai fait.
Hier soir, j'ai fait un test et tu peux programmer la 29F040 avec ta FlashROM SCC sans probléme
MSXlegend :
par contre je n'avais pas fait attention que tu avais remplacé l'eprom par une eeprom
alors ma question : mon graveur d'eprom de fait pas les am29f0xx. Est possible de passer par msx comme une flashrom ?
tu utilise quel graveur Metalgear2 ?
alors ma question : mon graveur d'eprom de fait pas les am29f0xx. Est possible de passer par msx comme une flashrom ?
tu utilise quel graveur Metalgear2 ?
J'utilise un TOP2011 comme programmateur avec un adaptateur que j'ai fait.
Hier soir, j'ai fait un test et tu peux programmer la 29F040 avec ta FlashROM SCC sans probléme
Bonsoir,

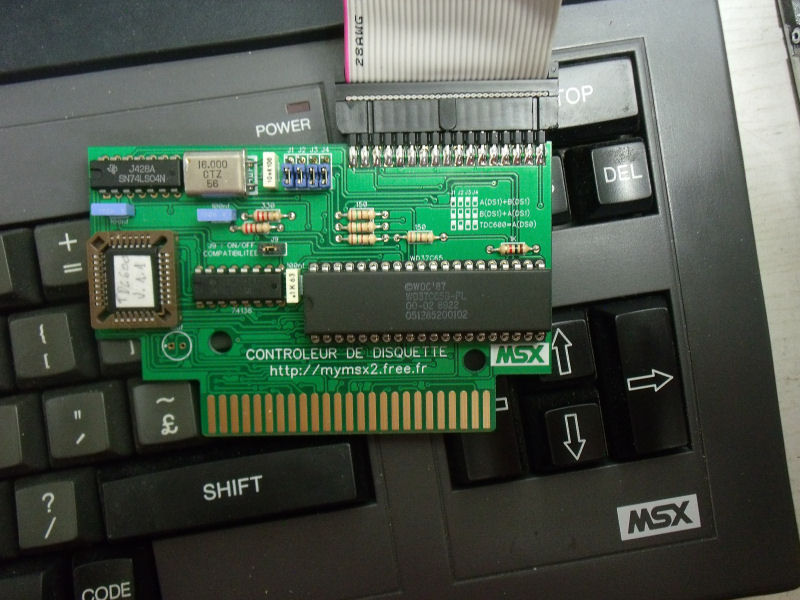

Voilà un p'tit conseil pour que la PCB rentre dans un boitier style Konami. Je rassure, le probléme ne vient pas du tout de la PCB mais du standard d'une cartouche MSX.
Si on soude les connecteurs avec son support en plastique (Connecteur pour les cavaliers DS0 / DS1), le boitier ne ferme pas.
Le support en plastique bleu fait 3mm d'épaisseur, juste ce qu'il faut pour que le boitier ne ferme pas.
L'astuce est de soudé le connecteur sans ce support bleu.
Vous allez me dire, comment souder une broche sans support ?
Il suffit de mettre un cavalier pour maintenir deux broches ensemble et de les souder à la bonne hauteur.
Voilà un p'tit conseil pour que la PCB rentre dans un boitier style Konami. Je rassure, le probléme ne vient pas du tout de la PCB mais du standard d'une cartouche MSX.
Si on soude les connecteurs avec son support en plastique (Connecteur pour les cavaliers DS0 / DS1), le boitier ne ferme pas.
Le support en plastique bleu fait 3mm d'épaisseur, juste ce qu'il faut pour que le boitier ne ferme pas.
L'astuce est de soudé le connecteur sans ce support bleu.
Vous allez me dire, comment souder une broche sans support ?
Il suffit de mettre un cavalier pour maintenir deux broches ensemble et de les souder à la bonne hauteur.
metalgear2 :
Hier soir, j'ai fait un test et tu peux programmer la 29F040 avec ta FlashROM SCC sans probléme
Hier soir, j'ai fait un test et tu peux programmer la 29F040 avec ta FlashROM SCC sans probléme
Merci beaucoup . c'est la réponse que j'attendais
Je me bricole un adaptateur
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
je répond ici a une question que j'ai vue sur les AM29F0xx : est ce que ça marche avec des 90ns ?
la réponse est oui , un de mes premiers montage spaghettis utilise une de ces flash sans probléme
la réponse est oui , un de mes premiers montage spaghettis utilise une de ces flash sans probléme
Ca marche aussi avec 55Nano secondes => http://www.msxvillage.fr/forum/topic.php?id=912&pt=1
igal :
Voici 2 séquences vidéo extraites de Métal Gear 2 que j'ai nommé séquence du viseur.
Malgré la stricte similitude des deux séquences, l'une dure 13 Secondes, tandis que l'autre dure 15 Secondes.
Ne vous fiez pas au timing donné par le lecteur Youtube 14 et 16. Les vidéo durent bien 13 secondes pour l'une et 15 secondes pour l'autre.
La première vidéo tire partie du Mode [NO WAIT] combiné à une [MégaFlashrom SCC PLCC] le temps d'accès moyen est de 55 Nano Seconde.
La seconde vidéo quant à elle, tourne avec le [WAIT ACTIF] dans une [MégaFlashRom SCC] le temps d'accès moyen est de 120 Nano Seconde.
Ce gain de vitesse est flagrant tout au long du jeu, et donne un réel plaisir à y rejouer
Maintenant que j'ai compris comment découper une vidéo avec virtual Dub,
J'en ferai une autre tout aussi explicite avec Space Manbow
Malgré la stricte similitude des deux séquences, l'une dure 13 Secondes, tandis que l'autre dure 15 Secondes.
Ne vous fiez pas au timing donné par le lecteur Youtube 14 et 16. Les vidéo durent bien 13 secondes pour l'une et 15 secondes pour l'autre.
La première vidéo tire partie du Mode [NO WAIT] combiné à une [MégaFlashrom SCC PLCC] le temps d'accès moyen est de 55 Nano Seconde.
La seconde vidéo quant à elle, tourne avec le [WAIT ACTIF] dans une [MégaFlashRom SCC] le temps d'accès moyen est de 120 Nano Seconde.
Ce gain de vitesse est flagrant tout au long du jeu, et donne un réel plaisir à y rejouer
Maintenant que j'ai compris comment découper une vidéo avec virtual Dub,
J'en ferai une autre tout aussi explicite avec Space Manbow

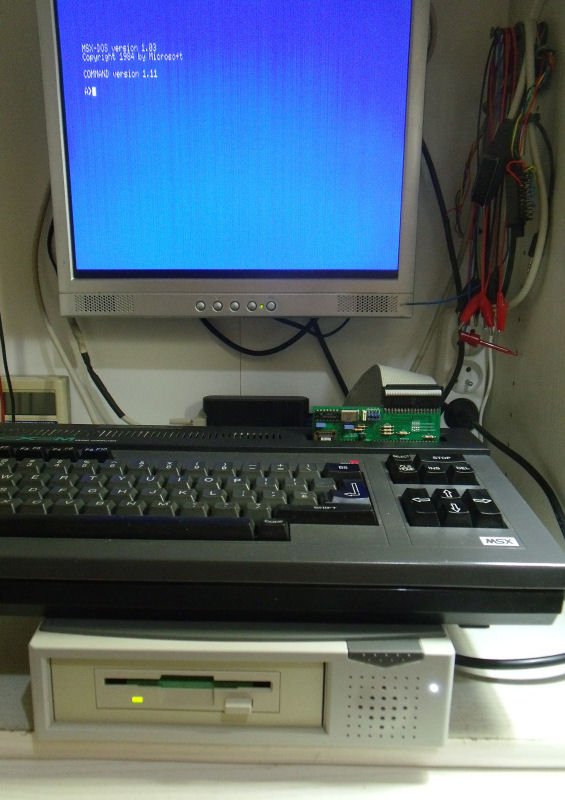

Ce week end, en cherchant un truc dans mon "bordel" ...
, je suis tombé sur un boitier externe avec un berseau 3 1/2.
J'ai pas mis longtemps a mon servir
J'ai simplement changer la LED verte avec une LED blanche haute luminosité
, je suis tombé sur un boitier externe avec un berseau 3 1/2.J'ai pas mis longtemps a mon servir
J'ai simplement changer la LED verte avec une LED blanche haute luminosité
Pour que l'ensemble soit plus stable, il existe des boîtiers pour lecteur 8"
http://fr.academic.ru/pictures/frwiki/70/Floppy_Disk_Drives_8_5_3.jpg
Ca me fait pensé a Legend avec sa Led bleu sur une Flashrom qui illuminé toute la piece
Une question : il existe des lecteurs disquette 3"1/2 plus rapide X4 par exemple sur les appareil photo mavica , c'est possible sur un MSX? Edité par TurboSEB Le 23/09/2015 à 23h18
http://fr.academic.ru/pictures/frwiki/70/Floppy_Disk_Drives_8_5_3.jpg
Ca me fait pensé a Legend avec sa Led bleu sur une Flashrom qui illuminé toute la piece
Une question : il existe des lecteurs disquette 3"1/2 plus rapide X4 par exemple sur les appareil photo mavica , c'est possible sur un MSX? Edité par TurboSEB Le 23/09/2015 à 23h18
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Bonsoir,
Je peux te dire qu'une LED blanche, ça éclaire aussi !!!!
TurboSEB :
Ca me fait pensé a Legend avec sa Led bleu sur une Flashrom qui illuminé toute la piece
Je peux te dire qu'une LED blanche, ça éclaire aussi !!!!
Rassure moi, il faut bien utiliser une limande "droite" msx, pas croise comme celui des pc ? (meme si je branche un lecteur PC)
Aussi, le gars m'a envoyé des oscillateur 20Mhz
Aussi, le gars m'a envoyé des oscillateur 20Mhz
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Bonsoir,

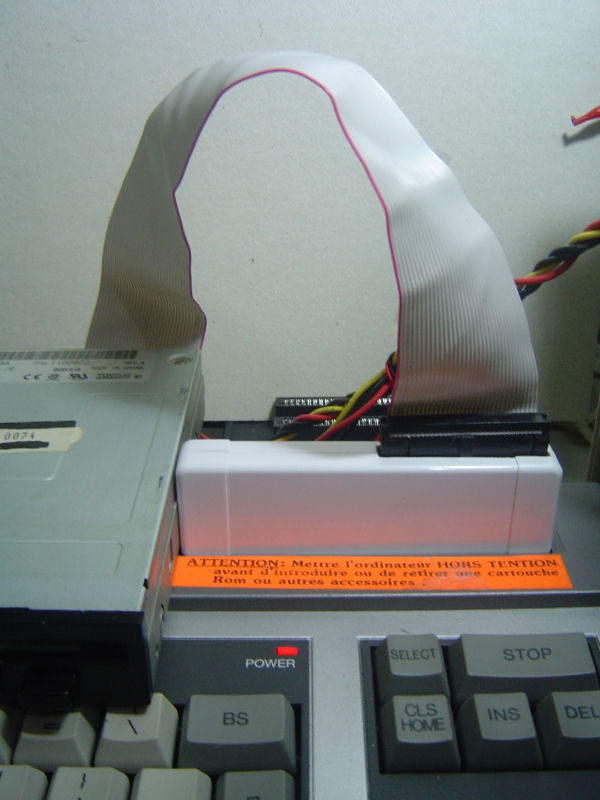

Oui, il faut utiliser une limande droite, lecteur en DS1 et les 4 switch de cette façon
Tu as bien utilisé la ROM que tu trouve sur mon site ?
J'ai fait l'essai avec une fréquence de 17Mhz, quand je fais FILES, il commnce a faire des erreurs, alors avec 20Mhz ...
Edité par
metalgear2
Le 13/10/2015 à 01h26
Oui, il faut utiliser une limande droite, lecteur en DS1 et les 4 switch de cette façon
Tu as bien utilisé la ROM que tu trouve sur mon site ?
Citation :
Aussi, le gars m'a envoyé des oscillateur 20Mhz
J'ai fait l'essai avec une fréquence de 17Mhz, quand je fais FILES, il commnce a faire des erreurs, alors avec 20Mhz ...
Edité par
metalgear2
Le 13/10/2015 à 01h26
Bonsoir,
Une petite précision : Il faut minimum 64Ko pour faire fonctionner cette interface.
Edit : Pardon, j'ai été trop vite, c'est pour booter sous DOS qu'il faut 64Ko
Edité par
metalgear2
Le 13/10/2015 à 21h08
Une petite précision : Il faut minimum 64Ko pour faire fonctionner cette interface.
Edit : Pardon, j'ai été trop vite, c'est pour booter sous DOS qu'il faut 64Ko
Edité par
metalgear2
Le 13/10/2015 à 21h08
metalgear2 :
Hier soir, j'ai fait un test et tu peux programmer la 29F040 avec ta FlashROM SCC sans probléme
Hier soir, j'ai fait un test et tu peux programmer la 29F040 avec ta FlashROM SCC sans probléme
merci pour le test
ok switch en bas pour lecteur pc et limande droite.
metalgear2 :
J'ai fait l'essai avec une fréquence de 17Mhz, quand je fais FILES, il commnce a faire des erreurs, alors avec 20Mhz ... :'(
J'ai fait l'essai avec une fréquence de 17Mhz, quand je fais FILES, il commnce a faire des erreurs, alors avec 20Mhz ... :'(
J'ai testé les 20 mhz sur une autre interface que j'ai monté. les disquette msx ne sont plus reconnu, mais j'ai reussi a formater une d7 en 720k et a transferer des fichiers dessus, je peux les lire mais pas sur un autre MSX
Edité par
MSXlegend
Le 13/10/2015 à 21h17
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
metalgear2 :
Bonsoir,
Une petite précision : Il faut minimum 64Ko pour faire fonctionner cette interface.
Edit : Pardon, j'ai été trop vite, c'est pour booter sous DOS qu'il faut 64Ko
Une petite précision : Il faut minimum 64Ko pour faire fonctionner cette interface.
Edit : Pardon, j'ai été trop vite, c'est pour booter sous DOS qu'il faut 64Ko
Bon a savoir
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
