Reprise du message précédent
metalgear2 :
Bonsoir,
Une petite précision : Il faut minimum 64Ko pour faire fonctionner cette interface.
Edit : Pardon, j'ai été trop vite, c'est pour booter sous DOS qu'il faut 64Ko
Une petite précision : Il faut minimum 64Ko pour faire fonctionner cette interface.
Edit : Pardon, j'ai été trop vite, c'est pour booter sous DOS qu'il faut 64Ko
Bon a savoir
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
La vache, tu as du le payer cher ton support insertion nulle
Hier soir j'ai fini de monter ma carte FDD fournie par metalgear2, fonctionne bien la bestiole
Merci pour cette belle réalisation
Merci pour cette belle réalisation
metalgear2 :
La vache, tu as du le payer cher ton support insertion nulle
J'ai pris ce que j'avais sous la main dans mes tiroirs !! Ça fait des annees me rappel plus
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Fabf :
Hier soir j'ai fini de monter ma carte FDD fournie par metalgear2, fonctionne bien la bestiole
Merci pour cette belle réalisation
Merci pour cette belle réalisation
Impect ...
Je viens de tester des drive 5p1/4, j'en ai 2 sur 4 qui marchent sans toucher aux jumpers sur la carte.
J'aime bien les gros drives qui font un bruit d'enfer
J'aime bien les gros drives qui font un bruit d'enfer
Fabf :
Je viens de tester des drive 5p1/4, j'en ai 2 sur 4 qui marchent sans toucher aux jumpers sur la carte.
J'aime bien les gros drives qui font un bruit d'enfer
J'aime bien les gros drives qui font un bruit d'enfer
J'en ai dépanner quelques centaines... De marque Shugart & TEAC.
Poulie à nettoyer et courroie à changez...
C'était le bon vieux temps ;-)
Mais pas sur MSX !
Il y avait deux formats de floppy disk 5,25", avec un et huit trous...
Les TEAC, avec disquette un trou était plus fiable... Edité par Papy MSX Le 16/10/2015 à 01h38
salut

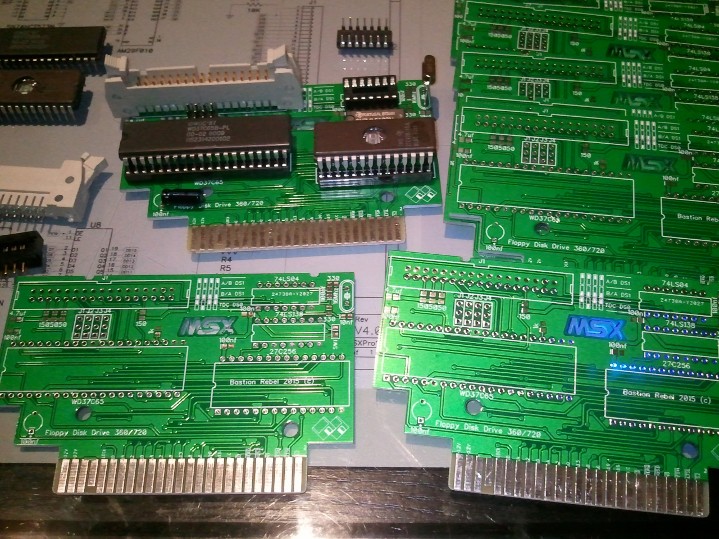

bonne nouvelle je viens de recevoir enfin mes PCB floppy les voici !!
cherchez bien y as une deco "bleu"
ouais le PCB est ouvert avec le logo " MSX "
bonne nouvelle je viens de recevoir enfin mes PCB floppy les voici !!
cherchez bien y as une deco "bleu"
ouais le PCB est ouvert avec le logo " MSX "
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonsoir,
Il te manquerait pas un 74LS32 dés fois, ou alors, il est en CMS côté soudure
Tu peux faire un photo plus pret du logo ...
Il te manquerait pas un 74LS32 dés fois, ou alors, il est en CMS côté soudure
Citation :
ouais le PCB est ouvert avec le logo " MSX "
Tu peux faire un photo plus pret du logo ...
metalgear2 :
Il te manquerait pas un 74LS32 dés fois, ou alors, il est en CMS côté soudure
Laisse tomber ... j'ai confondu avec autre chose, désoler

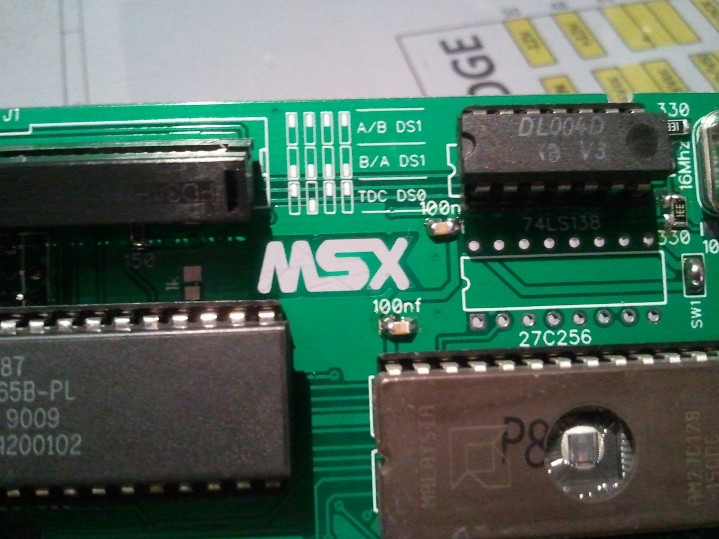

voici la decoupe dans le PCB !!
SIMPA NON !!
SIMPA NON !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Le signe MSX est carrément découper dans l'épaisseur de la PCB ?
Edité par
metalgear2
Le 20/10/2015 à 20h58
Ouais
Classe NON !!
Classe NON !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Cette interface fonctionne t-il sur un one chip msx? Quelqu'un a deja testé ??
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
ATTENTION. APRES DE MULTIPLES TESTS ET BIEN DES DEBOIRES !!!
-En mode (A)DS1 donc lecteur PC d'origine -> Il faut imperativement une nappe standard pour lecteur de disquette PC (croisé au milieu)
J1,J2,J3 & J4 en haut
-En mode (A)DS0 (modif MSX ou lecteur MSX) -> Il faut utiliser une nappe DROITE !! (type MSX 8250)
J2 est en bas
Pour les lecteur PC (modifiés ou pas), les disquette 1,44mo PC peuvent etres utilisé a condition de boucher la petite ouverture avec du rubant adhesif ! voila, c'etait juste un rappel Edité par MSXlegend Le 26/10/2015 à 16h36
-En mode (A)DS1 donc lecteur PC d'origine -> Il faut imperativement une nappe standard pour lecteur de disquette PC (croisé au milieu)
J1,J2,J3 & J4 en haut
-En mode (A)DS0 (modif MSX ou lecteur MSX) -> Il faut utiliser une nappe DROITE !! (type MSX 8250)
J2 est en bas
Pour les lecteur PC (modifiés ou pas), les disquette 1,44mo PC peuvent etres utilisé a condition de boucher la petite ouverture avec du rubant adhesif ! voila, c'etait juste un rappel Edité par MSXlegend Le 26/10/2015 à 16h36
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
