6502man :
Tu utilise quel chip WD pour ce controlleur, on en trouvent encore ?
Un WD37C65, http://www.msxvillage.fr/forum/topic.php?id=1641&pt=3#m65799
Je l'ais trouvé sur Ebay, ici : http://www.ebay.fr/itm/221138537169?_trksid=p2060353.m2749.l2649&ssPageName=STRK%3AMEBIDX%3AIT
Si ce n'est pas possible d'ajouter une RTC avec Sub-ROM simplifiée, ça serait bien d'ajouter au moins un emplacement pour pouvoir y mettre un connecteur de Bus d'extension comme sur la MMM.
http://www.msxvillage.fr/forum/topic.php?id=2423&pt=1#m56345
Il y a pas mal de MSX avec ce Bus d'extension presque inexploité.
http://www.msxvillage.fr/forum/topic.php?id=2423&pt=1#m56345
Il y a pas mal de MSX avec ce Bus d'extension presque inexploité.
metalgear2
Membre non connecté
Conseiller Municipal
GDX :

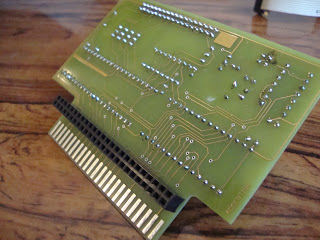

... ça serait bien d'ajouter au moins un emplacement pour pouvoir y mettre un connecteur de Bus d'extension comme sur la MMM.
Comme cette version là en faite :
Edité par metalgear2 Le 11/08/2015 à 18h49
metalgear2
Membre non connecté
Conseiller Municipal
GDX :
Sauf que ce PCB n'a pas l'air de rentrer dans un boitier de cartouche ordinaire. L'intérêt c'est d'avoir le choix.
Oui, elle ne peux pas rentrer dans un boitier car déjà les compossant sont soudés de l'autre coté de la PCB justement pour pouvoir ce servir du connecteur BUS d'extension et le connecteur 50 broches de la PCB est plus bas qu'une PCB normal.
Pour rajouter un connecteur (BUS d'extension), il faut faire une deuxiéme PCB car les trous de centrage tombent sur ce connecteur et bien sùr, les seules a être utiliser de ce côté, c'est CS1 et SLTSL
Fabf
Membre non connecté
Conseiller Municipal
GDX :
Il y a pas mal de MSX avec ce Bus d'extension presque inexploité.
Il n'y a pas forcement beaucoup de monde qui utilise un MSX1 autrement qu'avec des cartouches.
Et puis ça revient si peu cher de faire une rallonge avec des connecteurs à sertir
Et là au moins on à pas l'impression d'utiliser un MO5 ou un ZX81
metalgear2 :
Pour rajouter un connecteur (BUS d'extension), il faut faire une deuxiéme PCB car les trous de centrage tombent sur ce connecteur et bien sùr, les seules a être utiliser de ce côté, c'est CS1 et SLTSL
Pas forcément, regarde le PCB de la MMM. Les trous de centrage tombent sur ce connecteur mais ce sont des broches inutilisées. On peut les couper donc et elles ne gênent plus.
J'ai fait l'essaie avec un connecteur SCSI. Ça a l'air de rentrer impeccable si l'on coupe les broches 1, 3 et 5. (/CS1, /CS12 et N.C.)
Fabf :
Il n'y a pas forcement beaucoup de monde qui utilise un MSX1 autrement qu'avec des cartouches.
GDX :
Il y a pas mal de MSX avec ce Bus d'extension presque inexploité.
Il n'y a pas forcement beaucoup de monde qui utilise un MSX1 autrement qu'avec des cartouches.
et aussi le port cassette mais c'est parce qu'il n'y a pas le choix.
metalgear2
Membre non connecté
Conseiller Municipal
GDX :
J'ai fait l'essaie avec un connecteur SCSI. Ça a l'air de rentrer impeccable si l'on coupe les broches 1, 3 et 5. (/CS1, /CS12 et N.C.)
C'est ce que je disais 3 posts au dessus, je peux pas couper la broche 1 (/CS1), elle est utilisée
Bastion Rebel
Membre non connecté
Conseiller Municipal
salut MetalGear2 j'ai regarder j'avais un PCB prêt pour le Floppy mais sur le schema de MSXPro
tu as trouvez des coquilles ou autre erreurs ??
sinon j'avais bien avancer plus qu'as indiquer les valeurs et indication des jumpers et il est prêt a graver !!
look this
tu as trouvez des coquilles ou autre erreurs ??
sinon j'avais bien avancer plus qu'as indiquer les valeurs et indication des jumpers et il est prêt a graver !!
look this
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
metalgear2
Membre non connecté
Conseiller Municipal
Bonjour,
Oui, tu peux retrouver toutes les explications ICI
Bastion Rebel :
Tu as trouvez des coquilles ou autre erreurs ??
Oui, tu peux retrouver toutes les explications ICI
metalgear2
Membre non connecté
Conseiller Municipal
Bonjour,

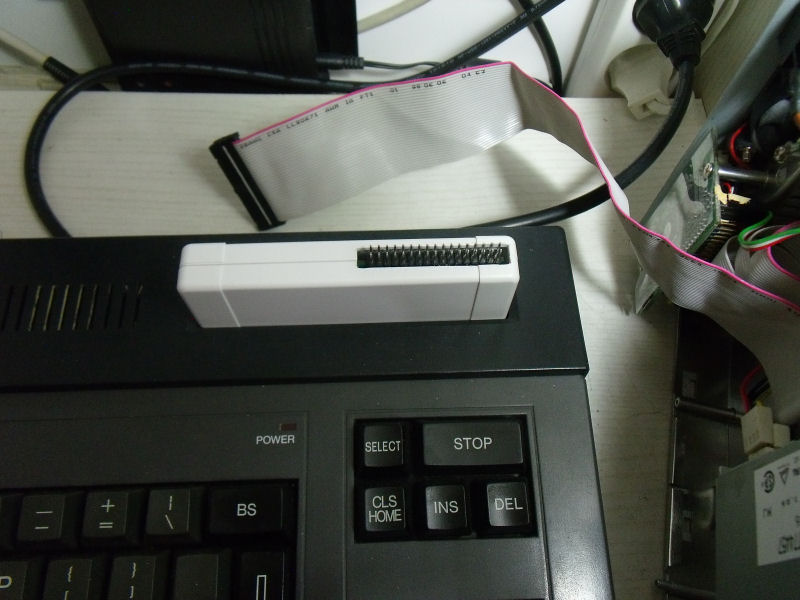

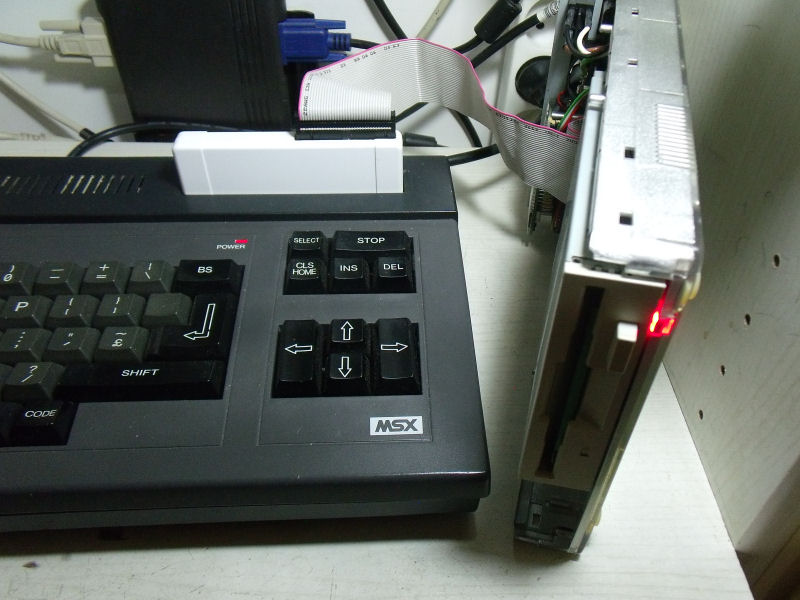

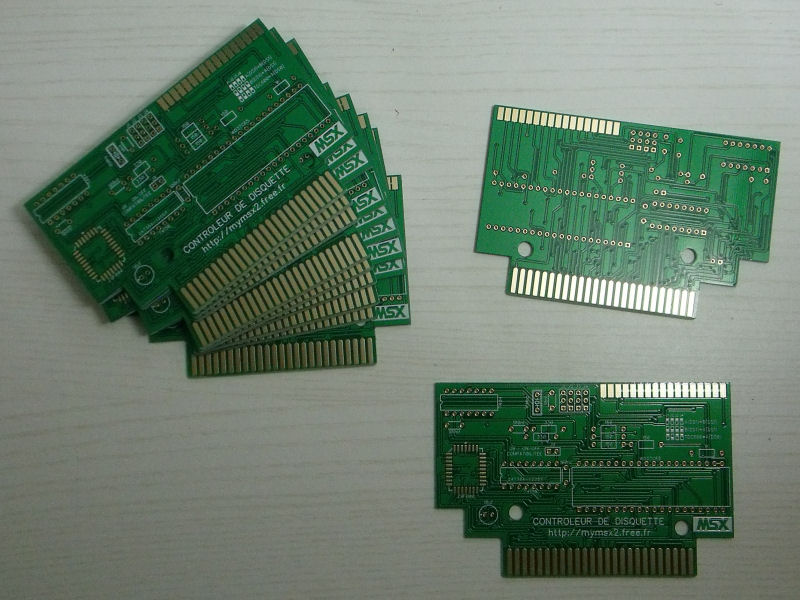

PCB reçu, tests et comme j'avais un peu de temps, mise en boite.
